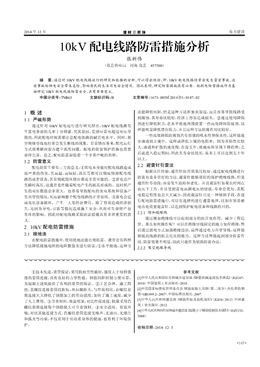

10kV 配電線路防雷措施分析
張新偉
（范縣供電局河南范縣457500）
摘要：通過對10kV 配電線路運行的研究和數據的分析，可以得出結論，即：10kV 配電線路經常會發生雷害事故，這
些事故給供電安全帶來危險，影響居民的生活用電安全情況。因此表明，研究防雷措施很有必要。把配電防雷措施作為基
礎研究10kV 配電線路防雷安全，具有重要意義。
中圖分類號：TM863 文獻標識碼：B 文章編號：1673-0038（2014）51-0147-02
1 概述
1.1 嚴峻形勢
通過針對10kV 配電運行進行研究得出，10kV 配電線路發
生雷電事故的幾率十分頻繁，究其原因，是感應雷電超過電壓導
致的，因此配電時候需要注意配電鐵路的耐雷電水平。同時，架
空絕緣導線也經常會發生斷線的現象。目前情況看來，配電運行
方式很難解決雷擊建立弧度問題，配電的防雷保護措施也需要
亟待完善?？傊?，配電防雷面臨著一個非常嚴峻的形勢。
1.2 防雷意義
配電防雷主要有三方面意義：淤雷電本身能對配電線路造成
很?chē)?yán)重的傷害，其高溫，高輻射，高壓等都可以徹底毀掉配電線
路的成套設備，甚至徹底毀壞塔臺都是非?？赡艿摹Ｓ诶纂姇?huì)產
生瞬時高壓，這通常是伴隨著配電產生的破花形成的。這時候產
生的電壓數值會非常大，也容易導致配電的變電系統和設備產
生擊穿的情況，從而影響整個配電線路的正常使用。盂雷電會造
成電壓設備損壞，產生一大筆經濟費用。除了容易造成經濟損
失，還因?yàn)閷?dǎo)電，引雷等情況造成施工安全，從而對生命財產也
有壞的影響。因此對配電線路采取防雷措施具有非常重要的意
義。
2 10kV 配電防雷措施
2.1 接地法
在配電防雷措施中，使用接地法能有效防雷。通常會有兩種
方法降低接地電阻的電阻數值來進行防雷：淤水平接地，這種方
法能降低電阻，但是這種方法距要求很遠，而且容易導致線路受
到腐蝕，其壽命比較短，經濟上容易造成損失。于通過使用降阻
劑進行降低阻力，在水平接地周?chē)胖靡恍└咝Ы底璺栏瘎?，這
樣能明顯降低塔臺阻力，并且這種方法防腐作用比較好。
一些高效降阻防腐劑具有很強的吸水性和保水性，這樣能逐
步滲透到土壤中，這樣就降低土壤的電阻率，因?yàn)槠湔承员容^
大，滲透和擴散的速度慢，在前五年，接地電阻呈現下降趨勢，之
后就進入穩定期間，因此其壽命比較長，基本上可以達到五十年
以上。
2.2 避雷針引雷法
根據以往經驗，避雷針?lè)览仔Ч容^好，通過配電線路進行
防雷也是非常好的方法，避雷針能夠很好的保護絕緣線路，但是
避雷針壽命段，容易發生故障和老化。并且避雷針如果長時間在
高壓下工作，并且受到雷電高額電壓的侵?jǐn)_，壽命會更短，其配
電穩定程度也會大大減小，因此避雷針只是一種輔助手段，在進
行配電防雷措施中，可以有選擇的進行避雷處理，比如在容易被
電擊處設置避雷針，以達到保護配電設備和線路的目的。
2.2.1 增加絕緣線
通過增加絕緣線可以起到部分的抗雷電作用，減少工程造
價。那么如何操作呢？可以在絕緣導線固定的地方加厚絕緣，然
后通過放電方式加強絕緣邊沿，最終通過電力擊穿導線，這樣能
夠提高線路的抗擊電壓的能力。這種方法智能起到部分防雷作
用，防雷效果不明顯，因此只能作為輔助防雷辦法。
2.2.2 架空絕緣導線
電力建設
·147·
建 材 與 裝 飾 2014 年 12 月
如果雷擊架空絕緣線路時候會產生過大電壓，電壓超過耐壓
水平，則電壓會沿著導線的最薄弱點擊穿導線的絕緣層面，形成
一個像針孔大小的點，通過對絕緣子沿面放電，最終會形成閃
絡，最后電弧向絕緣子部發展后就會形成金屬短路，最后導致燃
燒后熔斷導線。
架空導線斷電率比較低，也容易發生跳閘事故。如果雷電導
線產生過電壓，就會沿著薄弱點形成閃絡，最終導致金屬性短
路，然后產生跳閘現象。架空絕緣導線方法存在危險，但是也是
比較有效果的方法，可以酌情處理使用。
2.3 避雷防護問題
避雷器對雷電事故中產生的電壓過高有很大的防護作用，但
是如果光憑避雷器無法起到這種效果，需要設置相對應的桿塔
才行，所以安裝避雷器需要配置桿塔，這樣才能產生非常好的效
果。當然，這種方法造價貴，經濟上不合適，而且費時費力，需要
在全線進行安裝和維護，這個過程中造成很大的麻煩和經濟問
題，因此避雷器的安裝需要有選擇。
為了滿足電網運行的需要，要在電網上安裝柱上的開關，以
此來保證配電網運行起來是否靈活，除此之外，還要讓供電變得
更加安全。這期間需要注意的是開關設備的防雷措施也不能忽
略，這通常是供電中容易出現的問題。在開關和刀閘中如果沒有
采取避雷保護措施，或者僅僅在一側裝上避雷器，都會導致出現
雷電事故。電纜防雷起到非常重要的作用。如果要采取避雷器，
只能是有選擇的安裝，在關鍵地方，如開關，刀閘地方安裝比較
合適，因?yàn)槿绻堪惭b避雷器的話，經濟上會形成壓力，成本
增加，而且系統運行的可靠性也被降低。
2.4 提高絕緣水平
要想提高防雷安全性，需要進行一系列的保護措施，首先要
提高配電的絕緣水平，這樣能夠有效的降低雷擊的幾率，通過更
好沖擊電壓，找到更高的絕緣子能夠提高線路絕緣性質，并且更
好的提高線路的絕緣性質，增強配電系統防雷的能力和水平。
除此之外，需要進行防雷保護的是配電線路的重點部位。比
如安裝避雷針，但是安裝避雷針只是保護桿塔，但是不能全面布
局保護電氣，因此需要有選擇的安裝防雷薄弱之處。這樣結省資
源，而且起到避雷作用。因此安裝避雷針這個方法是需要桿塔進
行配合使用，這種方法也要有選擇的使用才行。
2.4.1 降低接地電阻
降低接地電阻可以采用降阻材料，這能夠有效的解決配電設
備電阻超標的問題，然后對接地引，對安裝工藝也有一定的要
求。通過這樣的安裝方法能夠讓配電設備順利接地，并且下降的
電阻能夠保證電器處于供電短路的狀態，這樣能夠更好的降低
電阻，并且還起到保護配電設備的作用。柱上的開關需要把避雷
器安裝在兩側，而電纜分支惡環網柜設備的絕緣弱點都在電纜
的接頭處。這樣是為了保護電纜街頭，因此需要設置避雷器保
護。
2.4.2 加強絕緣性
通過進行局部加強絕緣性質能夠提高線路絕緣水平。具體操
作方法是，把配電線路中的絕緣子換成硅膠絕緣，通過全線使用
提高絕緣水平。為了降低造價，絕緣導線加強局部絕緣這種方法
可以用來進行過電壓保護。這種方法的優點是能夠有效提高絕
緣水平，省下維護時間，但是更換絕緣子成本過高，效果不明顯，
只能夠減少斷線的幾率，因此不建議采用，只是部分采用。
2.4.3 放電絕緣
通過采用放電絕緣能夠有效的防止絕緣導線被雷電擊中導
致斷線，這種方法主要措施是，在固定絕緣導線的地方剝下絕緣
層，然后夾上金屬線夾。當雷電導致工頻續流發生時，工頻續流
能夠在金屬線夾上燃燒，最終導致線路跳閘，起到絕緣作用。
2.5 保護間隙
除此之外，還需要更好的保護間隙。首先進行子串的絕緣操
作，然后進行間隙放電，通過捕捉放電電弧從而引導雷電流入地
下，這樣能夠保護絕緣子串，保證線路不被燒毀，更好的保護線
路。通過保護間隙能夠起到的作用是保證配電線路有可靠的絕
緣水平，這樣能夠避免線路被擊穿，即使遭受最大程度的電壓壓
力，也能夠成功的保護間隙，并且還不會降低線路的絕緣水平。
3 總結
10kV 配電線路容易發生雷電事故，這通過分析配電線路數
據就可以得出。而雷電事故又會給人民生活用電安全帶來不利
影響，也會導致供電危險。本文主要通過研究配電線路面臨的嚴
峻形勢，分析其中存在的問題，給出一些解決配電安全的建議。
研究防雷措施對解決配電安全問題，維護人民財產安全具有重
要的意義。
參考文獻
[1]丁蓉，趙亞志，洪憲因.絕緣導線雷擊斷線的分析和防止措施[J].高電壓
技術，2013（2）.
[2]王茂才，高麗.城市配電線路的絕緣化防止措施[J].現代電力，2014（1）.
[3]李文華，趙曉東.配電網補償和消弧裝置[J].高壓電氣，2014（6）.
[4]張文瑞，溫小花.10kV 配電線路防雷措施的研究和探討[J].北京：電力
出版社，2014（6）.
收稿日期：2014-12-2
