科技論壇

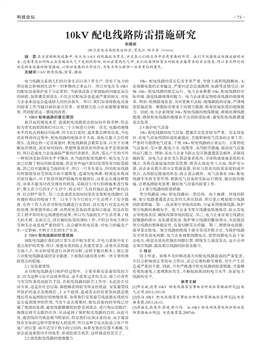

10kV 配電線路防雷措施研究
張隆斌
(哈爾濱電業局配電運檢室，黑龍江哈爾濱150000)
電力線路關系到人們的日常生活以及工作生產，沒有了電力的
供應就會影響到生活中一切事物的正常運行，所以對電壓為10kV
的配電設備保護是十分必要的。當前該設備主要面臨的問題是雷擊
的困擾，如果遭受到雷擊，不僅會對配電設備造成嚴重的損害，對電
力企業來說也會造成較大的經濟損失。所以，我們應該將配電設備
的防雷工作當做目前的重點任務，希望相關電力企業能夠重視起
來，共同促進這一情況的改善。
1 10kV 配電線路的雷擊原因
就目前的情況來看，造成配電線路雷擊的原因有很多種，但是
較為常見的原因我們可以從三個方面進行分析。首先，電路的絕緣
水平?jīng)]有達到相應的標準，因為在打雷時，通常都會釋放電流，當電
流在釋放的過程中，配電線路的絕緣水平不高，而電壓值又會持續
增長，直到達到一定負荷量時，配電線路就會被雷擊穿，以至于出現
斷電的情況，而在短時間內，要想恢復到原有的供電水平是很困難
的，所以造成電力企業面臨嚴重的經濟損失。其次，雷擊產生的另外
一種原因是防雷的水平不夠高，在當前的配電線路中，相關電力企
業已經做了相應的防雷措施，但是有些地區依舊沿用原有的防雷措
施，其已經不能滿足當前的水平，所以一旦發生雷擊，舊的配電線路
的性能很容易受到雷擊而不能恢復，造成用電困難，特別是在我國
的農村地區，對于防雷的保護措施沒有做到位，經常會出現這種情
況，如果不能及時改變現有的狀況，采取切實可行的措施來進行保
護，那么在今后的生產生活中，將會對廣大農村地區造成嚴重的經
濟、社會財產損失。第三點造成雷擊的原因是在安裝配電線路時，沒
有做好相應的檢查工作，以至于為今后的生產生活埋下了安全隱
患，有些工作人員在對配電線路進行安裝時，沒有進行對雷擊的預
防處理，懷著僥幸的心理，雖然配電設備的質量得以保證，但是在防
雷工程中卻沒有達到理想的效果，所以為當前的生產生活帶來了極
大的不便?？偠灾瑳]有做好防雷的預防工作，不但會為電力單位
等相關企業造成嚴重的損失，還會破壞配電設備，對電力的輸送產
生一定影響，不利于人們的生產生活。
2 10kV 配電線路的防雷措施
該配電線路在我們的日常生活中較為常見，在電力系統中處于
重點保護的類型，所以，要想有效的防止其遭受雷擊，還要從其性能
方面入手，從實際情況進行具體的分析，這樣才能從根本上制止雷
擊對配電線路造成的安全隱患。下面我們就具體分析一些主要的預
防雷擊的措施。
2.1 安裝避雷線
在對配電線路進行保護的過程中，主要采取安裝避雷線的方
法，因為這種方法不僅效果明顯，還不需要過多的支出，屬于經濟性
與實用性兼具的防雷手段，在配電線路的防雷工作中，無論是在經
濟方面，還是在社會層面，都能夠獲得較為明顯的效益。安裝避雷線
所保護的重點是絕緣層，上文中提到，造成雷擊的首要原因就是絕
緣層沒有起到較好的絕緣效果，如果我們安裝避雷線就能有效的對
雷擊起到緩沖的作用，當發生雷擊現象時，配電設備內的導線已經
做了絕緣的處理，避雷線能夠敏銳的察覺到雷擊，進行相應的阻攔，
絕緣層將雷擊阻擋在外，從而起到了保護配電線路的目的，由此可
見，避雷線的功效是相當明顯的，但是我們應該注意的是，由于避雷
線在安裝的過程中需要較大的范圍，所以這種方法比較適合在戶外
寬廣的位置，而不適用于狹小的空間內，如果安裝的位置不準確，反
而會造成事倍功半的效果，形成防雷反效果，這樣就適得其反了。
2.2 強化配電線路的絕緣能力
10kv 配電線路的雷擊危害非常嚴重，導致大面積線路斷電，無
法保障電能的正常輸送，嚴重時還會造成跳閘、短路等連鎖反應，影
響10kv 配電線路的穩定運行。電力企業根據10kv 配電線路的實
際環境，強化線路絕緣的能力。電力企業需定期檢查線路的絕緣效
果。例如：檢測接地裝置，及時更換不達標、絕緣缺陷的設備，嚴謹規
范接地設備。根據防雷要求下的相關數據，檢查接地裝置的絕緣能
力。因此，電力企業規劃10kv 配電線路的絕緣措施，準確處理線路
絕緣，確保配電線路的絕緣水平達到防雷標準，避免配電線路遭遇
雷擊危害。
2.3 保護電氣設備
10kv 配電線路的電氣設備，遭遇雷擊危害較為嚴重。雷擊放電
時，在電氣設備周圍形成電磁感應，直接影響電氣設備的正常工作，
嚴重時可燒毀電氣設備，干擾10kv 配電線路的正常運行。主要的電
氣設備有：變壓器、配電開關、線纜等。采用防雷措施，提高電氣設備
的運行能力。例如：某電力企業為防止變壓器遭遇雷擊破壞，采取接
地防雷。該電力企業在變壓器設備系統內，尋找構成接地系統的關
鍵點，發揮設備接地的防雷優勢，將雷擊放電導入大地，保護變壓
器，該企業在低壓部分安裝避雷器，恰好與原有的防雷系統構成中
性點，達到穩定接地的狀態，防止雷擊破壞。電氣設備在10kv 配電
線路中發揮主要作用，根據電氣設備的實際運行情況，提出防雷措
施，合理選擇防電裝置，做好電氣設備的防雷工作。
2.4 架空線路的防雷措施
架空線路是10kv 配電線路的一類結構。由于地理、環境的影
響，架空線路遭遇雷擊危害的幾率比較高，所以重點規劃架空線路
的防雷措施。第一，改善架空導線的結構，盡量采用絕緣線路，保護
架空線路的基礎安全。電力企業為架空線路加裝絕緣套，防止雷電
擊穿絕緣表層，確保內部導線的穩定。第二，電力企業在架空線路比
較敏感的部分，安裝避雷裝置，保護架空線路的脆弱部分，由此提高
架空線路的整體穩定性，有效切斷雷擊傳輸。第三，調整放電間隙，
疏導雷擊防電。架空線路的絕緣子部分采用并聯方式，為保護線路
安全留有放電間隙，電力企業調整間隙電壓，促使間隙電壓高于雷
擊電壓，將雷擊放電控制在間隙位置，即使發生強度雷擊，也不會沖
擊架空線路，提高架空線路的防雷擊能力。
3 結論
綜上所述，如果不及時解決雷擊對配電線路造成的嚴重危害，
不僅會影響到正常的電力供應，還會出現短路等現象，對生產生活
造成嚴重的干擾。因此，只有嚴格遵守配電線路的防雷措施，才能夠
有效的避免上述現象的發生，不斷提高我國的電力水平，保證電力
線路的安全。
參考文獻
[1]鄧文斌,進賢.10kV 配電線路雷害事故分析及防雷措施研究[J].電
氣應用,2012,(19):18.
[2]陳潔.10kV 配電線路雷害事故分析及防雷措施仿真研究[J].電瓷
避雷器,2011,(4):11.
[3]蔣國文,張英華,彌璞,郭川偉. 6~10kV 配電網絡雷電防護現狀及
防雷措施分析[J]. 電瓷避雷器,2007(6).
摘要:在當前的配電設備中，電壓為10kV 的線路較為常見，并且在人們的生活中具有重要的作用。我們不僅要保證電路運輸?shù)陌?
全，還要考慮如何防止其在極端天氣下受到的影響，例如在雷雨天氣中，我們就要預防雷擊對配電設備帶來的安全隱患，所以重點研究的
就是配電設備的防雷措施，以保證電路的正常運行，為電力單位提供一些參考性的意見。
關鍵詞:10kV 配電線路；防雷；措施
