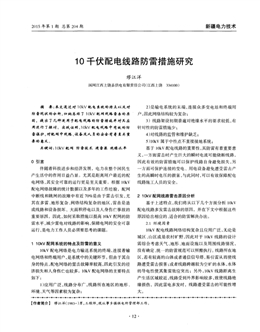

2015年第1期總第204期 新疆電力技術
1 O千伏配電線路防雷措施研究
繆江洋
國網江西上饒縣供電有限責任公司(江西上饒334100)
摘 要：本文通過對1OkV配電系統的特點以及對
防雷現狀的分析，歸納總結了1OkV配網線路雷擊的原
因，提出了幾種適用于配電線路的防雷措施并對其應
用進行了探討。實踐證明，1OkV配電線路中有效的防
雷保護，對配網中線路、設備及人員的安全有著至關重
要的意義。
關鍵詞：1OkV配網防雷技術避雷器絕緣水平
0 引言
伴隨著科技進步和經濟發展，電力在整個國民生
產生活中的作用日益凸顯。尤其是距離用戶最近的配
電網絡，其安全可靠的運行更是至關重要。根據lOkV
配電網絡故障的統計數據以及多年的工作經驗，配網
中斷線和跳閘的故障中有近70％是由于雷擊引發，尤
其在多雷、地形復雜、網絡結構復雜的地區，雷擊是造
成線路和設備損壞、大面積停電以及人身傷亡事故的
重要原因。因此，如何采取措施以提高lOkV配網的防
雷水平，減少雷電對線路的影響，保障電網的安全可靠
運行，是電力工作人員必須要思考的課題。
1 1 ORV配網系統的特點及防雷的意義
lOkV配電網絡是電力輸送系統的終端，連接著輸
電網絡和終端用戶，是系統中的關鍵環節。但由于其自
身的特點，配電網絡的雷擊故障率較高，因此引發的經
濟損失和人身傷亡也較多。10kV配電網絡的主要特點
如下：
1)應用廣泛，線路分布廣，線路所在地區的地形、
環境、天氣等因素較為復雜；
2)是輸電系統的末端，連接眾多變電站和終端用
戶，因此網絡結構較為復雜；
3)線路架設初期普遍對絕緣水平的要求較低，有
針對性的防雷措施少；
4)對線路的監管和維護缺乏；
5)lOkV屬于中性點不直接接地系統；
基于lOkV配電線路的重要性，其防雷有著重要意
義，一方面雷擊時產生巨大的瞬時電流可能燒斷線路，
因此有效的防雷措施可以保護線路自身避免損失，另
一方面可保護連接的變電、用電設備避免遭受雷擊產
生的高瞬時電壓的損害，與此同時，可以有效保障配電
線路施工人員的安全。
2 1 OkV配網線路雷擊原因分析
基于上述特點，我們將從以下幾個方面分析lOkV
配電線路多發雷擊故障的原因，并在下文中根據這些
原因給出相應的、適合的防雷解決辦法。
2．1環境因素
lOkV配電線路網絡結構復雜且應用廣泛，無論是
城區、山區或是農村曠野，因此對于lOkV線路的設計
需綜合考慮天氣、地形、地面設施以及周圍線路情況，
沒有確定、統一的防雷規范可以照搬執行。線路所在地
區，若有較高的山體或者通信信號塔，易引雷從而使線
路遭受雷擊損害；或者線路跨越較為空曠的水體，水體
的導電性使其集雷效應突出；另外，lOkV線路距離生
產生活區域較近，線路受到外界影響較多，致使線路絕
緣損傷，因此雷電多發時，線路遭受雷擊的可能性增
大。
【作者簡介】繆江洋(1983一)男，工程師，現從事鄉鎮供電所管理部工作。
· 12 ·
新疆電力技術 2015年第1期總第204期
2．2 管理因素
lOkV配電線路覆蓋面廣、網絡結構復雜，因此需
要經常對線路和裝設的防雷設備進行運行維護，對老
化的絕緣子、避雷器以及腐蝕的接地網檢修并更換，而
實際運行中往往出現問題再去解決問題，忽視了檢修
和維護，使得在雷電多發地區和季節雷擊故障增多。
2．3 系統因素
目前我國的配電系統中，lOkV系統多采用中性點
不直接接地方式，這種方式下發生單相接地故障時，系
統可帶故障運行2小時，但是接地故障易引發為相間
短路。而lOkV線路由于絕緣水平普遍較低，一般為
1-2片絕緣子，因此大地被雷擊時產生的感應過電壓
作用在線路上引起對地閃絡，從而發展為相問短路，波
及整個配電網絡，使得雷擊帶來的損失增大。
2．4設備因素
很多l(xiāng)OkV配電線路的防雷設備少，并且有些采用
成本較低的閥式避雷器，當雷雨天氣時表面存在泄漏
電流易發生雷擊；有的接地網常年不檢修維護導致腐
蝕嚴重，接地電阻超過標準要求，易造成電壓反擊；導
線與絕緣子連接處絕緣薄弱也易引發雷電故障。
3 10kV配網防雷措施探討
lOkV配電線路遭受雷擊，由于其應用較多、覆蓋
范圍較廣，引發的故障會造成停電，引起的事故會對設
備和人員造成安全威脅，因此，必須對線路加以必要的
防雷保護措施，最大限度的保障配電網絡的安全運行。
首先，從線路設計、施工以及維護上，必須根據線路所
在地區的實際情況，通過現場勘查，綜合多方面因素進
行設計及施工，同時在平時的維護中注意檢查線路絕
緣以及避雷器的老化情況。另外，在防雷技術方面，根
據lOkV線路的特點以及易發生雷電事故的原因，我們
認為可以從以下幾個方面有針對性的加以防雷保護：
3．1設備投入方面
可在架空線路上架設避雷線，能夠大大降低感應
電壓從而對線路起到很好的隔離作用；在線路的分支
處和雷電多發處增加避雷器，可選用氧化鋅避雷器，比
老式避雷器壽命長，免維護性更高。目前架空線路多采
用過電壓保護器，由氧化鋅閥片和放電間隙串聯而成，
能夠有效截斷工頻續流，限制雷電過電壓。
但與此同時，大范圍鋪設架空線會增大成本，減小
防繞擊雷效果以及存在線路反擊。避雷器和過電壓保
護器的保護范圍相對較小，而且需要破壞導線原有絕
緣層，需在操作工藝上嚴格控制。因此，需綜合衡量雷
擊概率及成本投入，合理配置避雷設備。
3．2線路絕緣方面
架空線路可以以絕緣導線取代裸導線，并且增加
絕緣子片數，或者采用局部增強絕緣，即在導線與絕緣
子之間增加絕緣皮等等?？蛇x用硅橡膠絕緣子、復合外
套避雷器，減小爬距增加絕緣性。
另外，線路中柱上開關、隔離刀閘的兩側、電纜分
支箱的電纜頭處，以及配電線路分支處的桿塔等位置，
都應正確合理的安裝合格的避雷器。降低接地電阻也
是有效的防雷手段，可通過垂直接地體和降阻劑來實
現，配電設備例如配電變壓器的接地電阻應嚴格控制
在標準值以內。
4 結論
lOkV配電線路是電網中最靠近用戶的部分，又因
為其覆蓋范圍廣、應用情況復雜等特點，極易遭受雷擊
從而發生雷電擊穿故障，給國民生產和生活帶來巨大
損失，甚至造成人身傷亡，因此必須通過有效的防雷手
段加以防護。目前較為普遍的就是增加絕緣設備的投
入，在線路中必要的位置加設避雷器或過電壓保護器
或其他放電設備，另外就是施工中采用絕緣水平較高
的導線或通過局部絕緣來提高整個線路的絕緣水平，
但相應的成本投入就會加大，因此需要全面衡量后根
據工程及線路的具體情況制定合理的防雷方案。
參考文獻
[1]黃蘭英，吳廣寧，曹曉斌，馬御棠．1OkV配電線路
防雷措施研究與應用[1]． 四川電力技術，2009(5)：
39-41．
[2】范耀升，梁喜標．1OkV配電線路防雷措施分析
[J]．科技創新與應用，2012(5)：126．
【3】夏芳．1OkV配電線路防雷分析及措施優化研究
[J]．機電信息，2013(12)：卜2．
[4]催錦．1OkV配電線路防雷措施與整治[J]． 大科
技，2013(10)：145-146．
