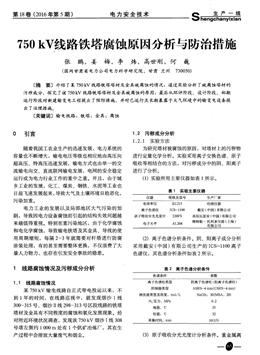

第18卷(2016年第5期) 電力安全技術 S
750 kV線路鐵塔腐蝕原因分析與防治措施
張鵬，姜梅，李 煒，高世剛，何 巍
(國網甘肅省電力公司電力科學研究院，甘肅蘭州 730050)
[摘要]介紹了某750kV線路鐵塔塔材及金具被腐蝕的情況；通過實驗分析了被腐蝕塔材的
污穢成分，探究了該750kV線路鐵塔塔材及金具被腐蝕的原因；最后從環評階段、設計階段、初期
運行階段對新建輸變電工程提出了預防措施，并對已運行且長期暴露于大氣環境中的輸變電設備提
出了治理措施。
[關鍵詞]輸電線路；鐵塔；金具；腐蝕
0 引言
隨著我國工農業生產的迅速發展，電力系統的
容量也不斷增大，輸電電壓等級也相應地由高壓向
超高壓、特高壓迅速發展，輸電方式也由單一的交
流輸電向交、直流聯網輸電發展，電網的安全穩定
運行成為電力行業工作的重中之重。并且，由于城
鄉工業的發展，化工、煤炭、鋼鐵、水泥等工業也
日益飛速發展起來，導致大氣及土壤環境日趨惡化，
污染加重。
電力工業的發展以及局部地區大氣污染的加
劇，導致因電力設備腐蝕而引起的結構失效問題越
來越值得重視。特別在重污染地區，由于化學腐蝕
和電化學腐蝕，導致輸電鐵塔及其金具、導線的使
用周期縮短，每隔2-3年就需要對桿塔進行防腐
涂裝處理，有的甚至需要整體更換，不僅浪費了大
量人力物力，也存在引發安全事故的隱患。
1 線路腐蝕情況及污穢成分分析
1．1 線路腐蝕情況
某750kV輸電線路自正式帶電投運以來，不
到1年的時間，在線路巡視中，就發現煙沙I線
300-315號、煙沙Ⅱ線298-313號區段線路的鐵塔
塔材及金具有不同程度的腐蝕和氧化發黑現象。經
對附近環境狀況調查，發現該750 kV煙沙I線308
號塔左側約1 000m處有1個釩礦冶煉廠，其在生
產過程中會排放大量廢氣和煙塵。
1．2 污穢成分分析
1．2．1 實驗方法
為研究塔材被腐蝕的原因，對塔材上的污穢物
進行定量化學分析。實驗采用離子交換色譜、原子
吸收等相結合的方法，對污穢成分中的陰、陽離子
進行了分析。
(1)實驗所用主要儀器如表1所示。
表1 實驗主要儀器
儀器 規格及型號 生產廠家
(2)離子色譜分析條件。陰、陽離子成分分析
采用戴安(中國)有限公司生產的ICS-1100離子
色譜儀，其色譜分析條件如表2所示。
表2 離子色譜分析條件
色譜條件 參數
離子色譜柱類型
抑制器類型
淋洗液類型及濃度，mol／L
N，壓力，MPa
池溫，℃
柱溫，℃
采集時間，min
陰離子色譜柱(陽離子色譜柱)
AsRs一4 mm(CSRS一4 mm)
NaOH，30(MSA，20)
0．2
35
32
10(15)
(3)原子吸收分光光度計分析條件。重金屬離
一 一
S麗 電力安全技術 第18卷(2016年第5期)
子成分分析采用美國瓦里安(中國)有限公司生產
的220FS原子吸收分光光度計，其分析條件如表3
所示。 ．
表3 分光光度計分析條件
光度計條件 參數
空氣壓力，MPa
空氣流量，L／min
乙炔壓力，MPa
乙炔流量，L／rain
波長，nm
燈電流，mA
通帶，mm
1．2．2 塔材污穢成分分析結果
對該750kV煙沙I線303號塔取下的一段塔
材進行實驗室分析，結果分別如表4及表5所示。
表4 污穢的鹽密 灰密
徘積cm 2’ 釋 c麓 mg／豁cm2 mg／ cmz
專 oo o-o z o-o㈣
表5 污穢離子成分分析
濃度，mg／L
Cl
sO：一
NO；
F一
由表4可知，在該750kV煙沙線運行不到
1年的時間里，塔材上的灰密僅為0．000 9rag／
cm ，數值較小，但等值鹽密和電導率則分別為
0．192mg／cm 及l(fā) 519 s／cm，數值均較大；說
明塔材受可溶性鹽的污染程度較高。
一 一
由表5可知，鐵塔表面污穢成分陰離子中cl一
的濃度明顯占優，其次是so4一；陽離子中Zn抖、
ca 和Na 的濃度明顯偏大；以上離子是導致等
值鹽密及電導率偏高的主要原因。
2 線路腐蝕原因分析
基于釩礦的成礦特點，傳統提釩方法主要有如
下5種：
(1)高溫直接浸出法；
(2)鈉化法；
(3)鈣化法；
(4)無鹽焙燒酸浸法；
(5)無鹽焙燒堿浸法。
據相關資料顯示，在石煤礦中，釩主要以V
存在于云母晶格中，因此石煤提釩一般需經礦石破
碎一烘干一球磨一焙燒等預處理階段，而后經過酸
或堿浸出一萃取一反萃取一沉釩一煅燒等工序。鈉
化法是在焙燒階段添加氯化鈉、硫酸鈉等鈉鹽，焙
燒過程中由于鈉鹽分解產生大量C12和HC1等腐
蝕性很強的有毒氣體，治理難度大，容易對周圍環
境造成危害。而鈣化法提V，O 工藝流程則包括鈣
鹽制球一酸浸一固液分離一萃取、反萃取或離子交
換一沉淀一NH4VO 熱解等工序。
由以上工序可以看出，在釩的煉制過程中，需
通過焙燒、酸浸取、壓力提釩等一系列工藝。在焙
燒工藝段需添加鈉鹽、鈣鹽等無機鹽；在酸浸取工
藝中需加強酸浸出后經過閃蒸冷卻、萃取與反萃取
等工藝過程。這些工藝過程會產生HC1、SO，等廢
氣污染問題。HC1易溶于水并形成鹽酸，SO，在氧
化劑、光的作用下，能生成硫酸一硫酸鹽氣溶膠。
由于鹽酸及硫酸均具有極強的腐蝕性，因此導致該
750 kV煙沙線的鐵塔、金具被嚴重腐蝕，影響線
路安全運行。
另外，冶煉廠排放的廢氣會隨著空氣的流動附
著在線路的絕緣子瓷瓶表面上，造成絕緣子上的等
值鹽密增加。由于氯化物的溶解度遠大于含Ca 、
Mg 的硫酸鹽，當絕緣子瓷瓶表面上的污穢量積
累到一定程度，等值鹽密達到一定量時，在遇有大
霧、陰濕等氣象條件時，含有大量氯化物的污穢層
經潤濕后具有較強的導電性。因此，該750 kV煙
沙I線300-315號、煙沙Ⅱ線298-313號區段存
8 5 一～ 姍～～～一～ 籽～ 唧
第18卷(2016年第5期) 電力安全技術
在絕緣子污閃事故的隱患。
3 防治措施
導致輸變電設備腐蝕的原因十分復雜，如氣候
環境、材料選擇以及加工和防護工藝等，但多數是
由于大氣環境污染所致。大氣環境污染導致的輸電
線路腐蝕與污閃對電力系統的破壞是災難性的，應
防患于未然；需深入研究改進架空線路的防腐蝕及
外絕緣水平，提出新的可靠防污技術。
防污工作是一個系統工程，應從設計、設備、
運行維護、污穢鹽密監測、污區劃分圖編制和修正
等方面綜合考慮，結合技術經濟分析，以較小的投
入獲得最優的效果。因此，防治大氣環境污染對輸
變電設備的影響應遵循“預防為主，防治結合，綜
合治理”的原則。
3．1 預防措施
新建輸變電工程的前期和初期運行階段應采取
以下措施。
(1)環評階段。除評價噪聲、電磁環境等污染
對周圍環境的影響外，還應評價周圍環境的大氣污
染對工程的影響，尤其是附近工礦企業排放的特征
污染物對輸變電設備的影響；對變電站的選址及線
路路徑進行可行陛分析，若能避讓的盡量避讓，無
法避讓的則提出安全防護距離。
(2)設計階段。線路設計除根據污區圖采用相
應的絕緣和防污措施外，還應根據地區發展進行有
針對性和前瞻性的設計。采用強度高、耐腐蝕的塔
材和金具及耐污閃、憎水性好的新型復合絕緣子。
(3)初期運行階段。建議輸變電工程從運行初
期就做好設備鹽密和腐蝕等相關成分分析的記錄和
整理，對設備材料、防護方法進行專門的分類管理，
以便為設備腐蝕防護和設備損壞預測及狀態檢修提
供參考。
3．2 治理措施
對已運行且長期暴露于大氣環境中的輸變電設
備建議采取下列措施。
(1)加強污穢清掃工作及運行巡視，開展經常
性的測試等技術管理，建立數據庫，開展變電站腐
蝕和污閃影響因素研究，正確繪制污穢等級區域圖，
不斷了解線路經過地區污穢等級的變化，并及時調
整相應的絕緣水平，涂刷防酸蝕的RTV涂料，提
S 一 ．
高塔材、金具及絕緣子的防污能力。
(2)對存在造成線路腐蝕及污閃隱患的廠礦，
應及時聯系地方政府及環境保護部門對其進行管理
(關停或限期治理)。對在輸電線路附近擬建、新建、
擴建存在線路污閃隱患的廠礦，應禁止建設。
參考文獻：
1郭軍科，盧立秋，宋卓，等．高壓輸電線路鐵塔的全
化學防腐處理[J]．華北電力技術，2007，37(A01)：153-
156．166．
2張殉，熊惠萍，何美清．高壓輸電線路鐵塔電化學腐
蝕特性研究[J]．合肥學院學報： 自然科學版，2006，
’ 16(B10)：13—16，35．
3彭泉光，劉南生．北海地區沿海架空電力線路鐵塔及金
具的腐蝕分析[J]．廣西電力技術，1991，14(4)：39—43．
4張云，范必威，林海玲，等．含釩云母礦的鈉化焙燒
工藝及機理探討[J】_礦產綜合利用，2000，21(4)：13-17．
5廖世明，柏談論．國外釩冶金[M】．北京：冶金工業出版
社，1985．
6劉景槐，譚愛華．我國石煤釩礦提釩現狀綜述[J】_湖南
有色金屬，2010，26(5)：11～14．
7范才貴．從石煤沸騰爐渣酸浸液中溶劑萃取釩、鉬、鈾
試驗研究[J]．礦產綜合利用，1990，11(2)：4—7．
8宋瑞炎．從高鈣質煤灰渣中綜合回收釩、鉬、鈾的工藝
探索[J] J．礦產綜合利用，1981，2(2)：1_7．
9周克華，陳基祿．某地含釩、鉬、褐鐵礦石的綜合利用[J】．
礦產綜合利用，1981，2(Z1)：10—19．
10朱 靖，劉永光，王 嶺．釩提取工藝研究進展[J】．
現代礦業，2011，27(6)：122-123．
收稿日期：2015-10—17。
作者簡介：
張鵬(1983-)，男，高級工程師，主要從事環境監測、環境
影響評價、電網環保等方面工作，email：wushu1983@163．com。
姜梅(1969一)，女，高級工程師，主要從事環境監測、環境
影響評價、火電機組環保設施調試及電網環境保護監督管理工作。
李煒(1981-)，男，高級工程師，主要從事電力系統環境保
護、環境影響評價、工程調試及環保技術監督工作。
高世剛(1983-)，男，工程師，主要從事環境監測、環境影響
評價及及電網環境保護監督管理工作。
何巍(1984一)，男，工程師，主要從事電磁監測研究工作。
