中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
426

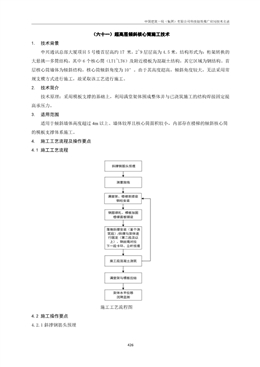

（六十一）超高層傾斜核心筒施工技術
1. 技術背景
中興通訊總部大廈項目5 號樓首層高約17 米，2~9 層層高為4.5 米，結構形式為：桁架轉換的
大懸挑—多筒結構，其中6 個核心筒（LT1~LT6）及附近樓板為混凝土結構，其它區域為鋼結構。首
層核心筒墻體為傾斜結構，核心筒傾斜角度為10°。由于其高度超高，傾斜角度較大，無法采用常
規支模方式進行施工，故采取該工藝進行施工。
2. 技術簡介
技術原理：采用模板支撐的基礎上，利用滿堂架體圍成整體并與已澆筑施工的結構焊接固定提
高承壓力。
3. 適用范圍
適用于傾斜墻體高度超過4m 以上、墻體較厚且核心筒面積較小，內部存在樓梯的傾斜核心筒
的模板支撐體系施工。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
施工工藝流程圖
4.2 施工操作要點
4.2.1 斜撐鋼筋頭預埋
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
427
首段澆筑落地斜撐：首段斜撐需落地支撐，故在傾斜墻體底部的板面施工時按照定位預埋倒
“T”型鋼筋頭，預埋兩排在斜墻傾斜的一側，后續落地斜撐施工時將斜撐插入在鋼筋頭上進行固定。
斜撐鋼筋頭預埋大樣圖
4.2.2 測量放線
樓板混凝土澆筑完成后，利用全站儀對已經模擬出的立桿點位進行布置排線放線，并進行立桿
架體的搭設。
測量放線圖
4.2.3 滿堂架、樓梯架搭設、鋼柱安裝
確定好立桿的搭設點位后，進行內部樓梯架體及外部滿堂支撐架體的搭設，核心筒內部涉及到
鋼結構可以在此階段進行鋼結構的安裝施工。由于模板支撐體系內部需要采用斜撐與鋼絲繩進行內
撐外拉施工，故每次施工兩個樓梯平臺板與梯段板以此在平臺板上進行斜撐的頂撐以及鋼絲繩的對
拉。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
428
架體搭設示意圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
429
4.2.4鋼筋綁扎、模板加固、樓梯面板鋪設
架體安裝完成后進行鋼筋綁扎施工，施工時需要將第二段內拉外撐體系中的斜撐與鋼絲繩的預
埋鋼筋頭與卡環進行預埋。在模板加固施工過程中，對于圓弧角模板加固需提前用鋼筋與內部結構
進行焊接，再用對拉螺桿與鋼筋焊接形成加固。
鋼筋綁扎、模板加固、樓梯面板鋪設大樣圖
4.2.5 落地斜撐安裝
（首個澆筑段）或斜撐與架體進行固定（第二段及以上）；鋼絲繩對拉；下一段卡環、立桿預
埋
在每個施工段的架體搭設完成后進行鋼筋綁扎施工，以及斜撐的鋼筋頭、鋼絲繩的卡環的預埋。
以及部分傾斜段為了確保施工距離，需要將外部滿堂支架立桿提前預埋在核心筒墻體內部，保證適
宜的離墻間距。
落地斜撐安裝大樣圖
4.2.6 施工段混凝土澆筑
在架體搭設完成、斜撐對頂、鋼絲繩對拉、鋼筋綁扎、鋼結構施工全部施工完成后，進行混凝
土的澆筑施工，由于架體排布面積較大，施工時無法采取常規的泵管進行澆筑?，F(xiàn)場采用塔吊進行
澆筑，利用定制的料斗將混凝土通過塔吊吊運至澆筑區域進行澆筑。
4.2.7 滿堂架與模板拉結固定
當一個澆筑施工段澆筑完成后，需要將該段的架體與模板進行拉結固定形成整體，以提高“模
板支撐+滿堂架”體系對于混凝土的側向承載力。對于已澆筑的結構與架體的固定措施可以采取在核
心筒預埋鋼筋與架體進行焊接。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
430
滿堂架與模板拉結固定大樣圖
4.2.8 架體水平位移與沉降觀測
支撐系統在混凝土澆筑過程中和澆筑后一段時間內，由于受壓可能發生一定的沉降和位移，如
變化過大可能發生垮塌事故。為及時反映模架支撐系統的變化情況，預防事故的發生，需要在混凝
土墻體以及架體上插入監測鋼釘，對墻體水平位移及沉降進行實時監測。
架體水平位移與沉降觀測大樣圖
4.3 注意事項
1、立桿定位精確無誤，定位偏差控制在≯5mm
2、每完成一個施工段，根據軸線位置對架體與結構進行位置校正，發現偏差及時校正，整體
垂直度不得超過8mm。
3、模板拼縫嚴密、不得漏漿
4、混凝土澆筑時，需將混凝土導入模板中，不得直接沖擊模板結構側壁，澆筑時應對稱澆筑，
澆筑速度控制在2.5km/h 以內，混凝土澆筑時，每一斗澆筑完應進行振搗，采用快插慢拔的方式，
保證混凝土的密實度。澆筑完成后注意超高核心筒澆筑過程中的位移與沉降
5、預埋構件時，應控制軸線正確定位，確保構件預埋定位準確。立桿搭設時亦應控制軸線進
行定位，確保架體定位準確。
5. 材料與設備（參考廠家）
5.1主要材料
表5.1 主要材料計劃表
材料計劃
序號名稱規格用途
1 圓鋼20、25 壓腳、卡環
2 混凝土C50 澆筑材料
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
431
材料計劃
序號名稱規格用途
3 鋼管架Φ48.3×3.2
墻體模板支撐、樓梯模板支
撐
4 方鋼管50×50×3 模板支撐材料
5 方木40×90 模板支撐材料
6 圓鋼管Φ48.3×3.2 模板支撐材料
7 鋼絲繩φ15.4 模板支撐
8 花籃螺栓與鋼絲繩配套模板支撐
9 可調頂托Φ48 模板支撐材料
10 扣件/ 滿堂架連接材料
11 對拉螺栓M16 模板加固材料
12 木膠合板15mm 模板加固材料
13 腳手板4000×250×50mm 操作架平臺搭設材料
5.2主要設備
表5.2 主要設備計劃表
設備計劃
序號材料名稱用途
1 圓盤鋸模板材料切割
2 料斗混凝土澆筑
3 扭矩扳手扣件加固
4 錘子模板固定
5 電焊機模板架體拉結
6 塔吊材料運輸、混凝土澆筑
7 全站儀架體測量定位
8 線墜模板垂直度控制
9 電鉆安裝螺桿
6. 效益計算分析
在經濟效益方面，傾斜核心筒往往會采用懸臂掛架的施工方案，相比較于普通的模板支撐而言，
懸臂掛架可以采用塔吊直接進行提升，且該工藝較為成熟，施工進度較快。單個懸臂掛架單價為24
萬元，整體造價約為144 萬元。此外，采用懸臂掛架的施工方式同樣需要先將底部的剪力墻施工一
段作為固定端，整體的造價費用約為160 萬元。采取模板加滿堂支架的工藝，架體與模板總共造價
約為32 萬元，質量安全相對變化甚微，且模板加滿堂支架的施工工藝對于人工經驗較多，工期上近
乎相等，預計采用模板加滿堂支架可節約費用160 萬元-32 萬元=128 萬元，經濟效果顯著。
模板支撐+滿堂架方案懸臂掛架方案
成本32 萬160 萬
造價成本144 萬
7. 應用實例（典型照片）
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
432
8. 技術咨詢服務單位聯系方式
技術提供單位中國建筑一局（集團）有限公司
主要完成人謝亮亮、鄭創源、馬騰、苑博睿、傅博
技術咨詢聯系人鄭創源聯系電話15902069452
