組合型企口螺栓連接承臺鋼模板施工技術

		點擊數：	更新時間： 2025年06月29日
下載地址：點擊這里	文件大?。?1.71 MB 共8頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共8頁]

本文件共8頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：1.71 MB 共8頁文件格式：PDF 下載點數：1 點（VIP會員免費）

下一篇：自保溫墻體縮尺構造柱定型化模板施工技術

上一篇：鋼筋切頭套絲技術

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

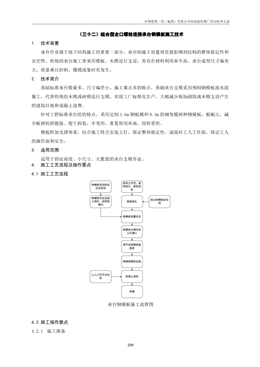

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
209
（三十二）組合型企口螺栓連接承臺鋼模板施工技術
1. 技術背景
承臺作業屬于地下結構施工的重要一部分，承臺的施工質量將直接影響到結構的整體穩定性和
安全性。傳統的承臺施工常采用模板、木楞進行支設，常存在材料利用率不高、承臺成型尺寸偏差
大、質量難以控制，爆?，F(xiàn)象時有發生。
2. 技術簡介
基礎標準承臺數量多、尺寸偏差小、施工難點多的特點，基礎承臺支模采用預制鋼模板流水段
施工，代替?zhèn)鹘y(tǒng)的木?；虼u模進行支模，實現工廠標準化生產，大幅減少現場砌筑或木模支設產生
的建筑垃圾和混凝土浪費，
針對工程標準承臺的的特點，采用定制1.6m 鋼板模和0.4m 的鋼角模兩種鋼模板，板幅大，減
少板材組拼鏈接。便于拆裝，不變形，重復使用率高，周轉更快。
模板附加支撐體系，結合施工特點安裝土釘，保證整體穩定性。澆筑時上人工作面，保證工人
的操作面和安全。
3. 適用范圍
適用于固定高度、小尺寸、大數量的承臺支模作業。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
承臺鋼模板施工流程圖
4.2 施工操作要點
4.2.1 施工準備
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
210
1、修整樁頂混凝土：樁頂疏松混凝土全部剔完，如樁頂?shù)陀谠O計標高時，須用同級混凝土接高，
在達到樁強度的50%以上，再將埋入承臺梁內的樁頂部分剔毛、沖凈。如樁頂高于設計標高時，應
預先剔鑿，使樁頂伸入承臺梁深度完全符合設計要求。
2、將離樁頭較近的土方用人工清理。截樁后的碎料由人工配合進行清理，待開挖至設計標高以
上0.2m 位置時，通知設計人員會同有關單位人員現場驗槽。
3、驗槽結束后，人工清修平至設計標高，并進行清底和修坡。應注意采用定型化鋼模進行支設
時，基底應外擴0.8m。（傳統木模支設時基底外擴1.2m 相比較，減少了相當大的土方開挖工作量。）
4.2.2 墊層澆筑
待基底標高復測完成后，應及時組織墊層澆筑，不得長時間暴露基底土方。墊層較承臺
4.2.3 承臺鋼模板準備
1、定制1.6 米板鋼模，外側方鋼背楞長度1.8 米，內部板長1.6 米，焊接吊環，預留支撐體系
連接點及錯臺螺栓孔，方鋼背楞企口位置左下右上。
1.6 米鋼板模剖面圖1.6 米鋼板模大樣模型
2、定制0.4 米角鋼模，內部板長0.4 米，焊接吊環，預留支撐體系連接點及錯臺螺栓孔，方鋼
背楞企口位置左下右上。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
211
0.4 米鋼角模剖面圖0.4 米鋼角模大樣模型
0.4 米鋼角模細部圖0.4 米鋼角模細部模型
3、鋼模板到場后進行質量檢測，并進行預拼裝，嚴格控制質量規格，如若發現質量問題一律退
場處理。
4.2.4 承臺鋼模板吊裝
1、承臺鋼模板吊運可采用塔吊或吊車進行吊裝，需注意吊環狀態，確保安全，理論上承臺鋼模
板吊運過程中離地不高于1.5m。
2、鋼模板放置定位，支撐體系下部使用土釘釘入地面，保證架體穩定，使用螺桿調整模板垂直
度；
4.2.5 承臺組合
1、CT-1 承臺組合
1.6m*1.6m*1m 的CT-1 由四塊1.6 米鋼板模垂直交叉，螺栓固定組成；
CT-1 承臺組合流程圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
212
垂直企口螺栓錯臺連接示意圖CT-1 連接示意圖
2、CT-1a 承臺組合
2m*2m*1m 的CT-1a 由四塊鋼板模和兩塊鋼角模組合，螺栓固定組成；
承臺CT-1a 組合流程圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
213
水平企口螺栓錯臺連接示意圖CT-1a 連接示意圖
CT-1a 承臺A、B 面CT-1a 承臺A、B 組合圖
4.2.6 質量驗收、鋼筋綁扎及混凝土澆筑
1、承臺組合完畢后，嚴格落實三檢制，并報監理進行驗收。驗收通過后，方可進行后續的工序。
2、鋼筋驗收通過后，安裝上人工作面，并在鋼模板上放置鋼制腳手架，進行混凝土振搗。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
214
5. 材料與設備（參考廠家）
5.1.1.鋼模板配置
定制1.6 米板鋼模，外側方鋼背楞長度1.8 米，內部板長1.6 米，焊接吊環，預留支撐體系連
接點及錯臺螺栓孔，方鋼背楞企口位置左下右上。
1.6 米鋼模板外側1.6 米鋼模板外側模型
1.6 米鋼模板內側1.6 米鋼模板內側模型
5.1.2.角鋼模配置
定制0.4 米角鋼模，內部板長0.4 米，焊接吊環，預留支撐體系連接點及錯臺螺栓孔，方鋼背
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
215
楞企口位置左下右上。
0.4 米A、B 面0.4 米A、B 面模型
5.1.3.支撐體系配置
在板鋼模的板側安裝調節螺桿。支撐體系下部使用土釘釘入地面，保證架體穩定，使用螺桿調
整模板垂直度。
鋼模板支撐體系鋼模板支撐體系模型
5.1.4 附件配置
1、可在板鋼模和角鋼模兩種尺寸的鋼模板上焊接上人工作面，便于施工作業人員進行操作。
2、采購鋼制腳手板，便于混凝土澆筑和振搗。
5.2 主要設備配置
主要施工機具配置見表5.2-1。
表5.2-1 主要施工機具配置表
序號材料名稱型號/規格單位數量進場日期
1 塔吊TC6010 臺4 2021.10
2 塔吊TC6015 臺1 2021.11
3 混凝土布料機- 臺2 2021.10
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
216
4 混凝土運輸車- 輛動態調
動
2021.10
5 插入式振搗棒Φ50 根8 2021.10
6 插入式振搗棒Φ30 根4 2021.10
7 平板式振搗器ZB110-50 臺2 2021.10
8 小型空壓機- 臺2 2021.10
9 汽車泵- 臺1 2021.10
10 混凝土地泵- 臺2 2021.10
11 泵管- m 300 2021.10
6. 效益計算分析
采用組合型企口螺栓連接承臺鋼模板施工工法，相對于傳統支模方式，采用鋼模板進行支設，
最大限度的減少模板的工程量，減少了人工支模的工作量，有效的提高了施工效率，還縮短了工期
6 天。本工法承臺鋼模板組合使用，相較采用傳統支模方式的承臺施工板有效的降低了成本。
7. 應用實例（典型照片）
組合型企口螺栓連接承臺鋼模板已在殷墟遺址博物館建設項目基礎承臺階段應用，費用、質量、
工期目標均取得良好效果。
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第一建筑有限公司
主要完成人王丙合、丁鋒、鞏現斌、潘昊、段君偉、王蘭超、孫志鵬
技術咨詢聯系人王丙合聯系電話15637271835
