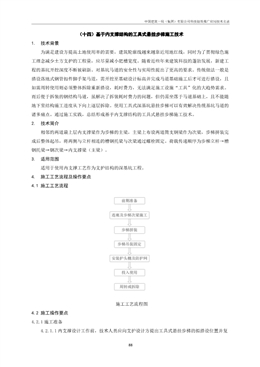

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
88
（十四）基于內支撐結構的工具式懸掛步梯施工技術
1. 技術背景
為滿足建設方提高土地使用率的需要，建筑輪廓線越來越靠近用地紅線，同時為了貫徹綠色施
工理念減少土方支護的工程量，應盡量減小肥槽寬度。隨著近些年來建筑科技的蓬勃發展，新建工
程的基坑開挖深度不斷被刷新。對基坑馬道的安全性與實用性提出了更高的要求。傳統做法一般是
搭設落地式鋼管扣件腳手架馬道，需開挖至基礎設計標高并完成馬道基礎施工后才可進行搭設，且
如需周轉使用則必須整體拆除重新搭設，耗時費力，無法滿足施工設施“工具”化的大趨勢需求。
而后便于拆裝的鋼結構馬道，雖解決了拆裝耗時費力的問題，但仍需坐落于馬道基礎上，且不能隨
地下室結構施工進度從下向上逐層拆除。使用工具式深基坑懸掛步梯可以有效解決傳統基坑馬道的
諸多痛點。通過施工實踐，總結形成基于內支撐結構的工具式懸掛步梯施工技術。
2. 技術簡介
相鄰的兩道最上層內支撐梁作為步梯的主梁，主梁上布設兩道簡支鋼梁作為次梁，步梯拼裝完
成后整體起吊，將兩側與立桿相連的槽鋼托梁與次梁通過螺栓固定。荷載傳遞順序為步梯立桿→槽
鋼托梁→鋼次梁→內支撐梁（主梁）。
3. 適用范圍
適用于使用內支撐工藝作為支護結構的深基坑工程。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
施工工藝流程圖
4.2 施工操作要點
4.2.1 施工準備
4.2.1.1 內支撐設計工作前，技術人員應向支護設計方提出工具式懸掛步梯的擬搭設位置并復
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
89
核內支撐的設計條件，包含擬搭設步梯及連廊的總荷載、受力支撐梁的間距要求等；內支撐設計時
應綜合考慮相關因素調整設計方案。
4.2.1.2 內支撐設計結束后，應參考內支撐梁平面布置圖確定基坑邊至馬道的連廊路線，確定
連廊次梁跨度。
4.2.1.3 施工方技術人員應根據已有數據制定拼裝方案，方案中應包含以下內容：
（1）拼裝步梯的高度，場地選擇。
（2）根據步梯總荷載確定托梁及次梁規格。
（3）根據連廊鋼梁跨度、承受荷載確定鋼梁、螺栓規格。
（4）出具相應受力計算書。
4.2.1.4 根據方案內容對所需材料進行采購和下料。
4.2.2 連廊及步梯次梁施工
基坑邊至步梯的連廊鋼梁按預先設計的路線安置于內支撐梁上，使用螺栓固定。螺桿可采用提
前預埋或化學錨栓植入，伸入梁內長度應≥200mm。
鋼梁安裝立面圖
錨固端大樣圖
4.2.3 步梯拼裝
4.2.3.1 此步驟可與鋼梁施工同步進行，宜在預定安裝位置附近就近選擇場地拼裝。拼裝應參
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
90
照先豎向后水平、先支撐后圍護的原則由下至上進行。具體安裝順序應為：擺放立桿→安裝橫桿→
安裝斜桿、梯段和休息平臺→安裝扶手和欄桿→安裝擋腳板。
擺放立桿安裝橫桿
安裝斜桿、梯段和休息平臺圖安裝扶手、欄桿、擋腳板圖
4.2.3.2 垂直于梯段方向的小橫桿應分兩種規格，有休息平臺板搭接的小橫桿應采用水平加強
小橫桿，其余使用普通小橫桿。下圖中上為普通小橫桿，下為水平加強小橫桿。
普通小橫桿與水平加強小橫桿圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
91
4.2.3.3 步梯整體拼裝完成后，應檢查所有構件連接節點是否有松動，確保整體穩固。
水平桿與立桿連接節點圖水平桿與斜桿連接節點圖
4.2.3.4 確認步梯托梁標高，將托梁與步梯立桿螺栓連接，作為吊運與安置的固定點。
托梁與立桿連接節點圖
4.2.4 步梯吊裝固定
4.2.4.1 托梁與步梯組合完成后，即可進行步梯吊裝。正式吊裝前必須試吊，先吊起據地100mm，
確保各構件安裝穩固，避免吊運過程中發生高空墜物造成傷害。
4.2.4.2 吊運至既定位置后，將托梁搭接于次梁之上，使用M16 螺栓固定。
水平桿與斜桿連接節點圖
4.2.5 安裝護頭棚及防護網
4.2.5.1 護頭棚安裝原則與步梯拼裝一致。
4.2.5.2 防護網宜選擇3mm 鋼板網，使用固定件固定在水平桿上；固定件布置應合理，疏密適
宜，每米防護網上固定件不少于兩個。固定件螺栓應擰緊，避免鋼板網因固定不牢產生晃動。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
92
鋼板網固定件大樣圖圖
4.2.5.3 防護網應在連廊和步梯范圍內全高布設，下部不應留縫。
防護網布設示意圖
4.2.6 投入使用
4.2.6.1 防護網安裝完成后步梯即可投入使用，為進一步提高步梯穩定性，還宜采取以下措施：
（1）使用過程中最下層立桿下安裝可調底座，使步梯支撐點落地。
（2）步梯立桿宜與相鄰內支撐梁拉結，達到抗風荷載的目的。
拉結點大樣圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
93
4.2.6.2 完成驗收后即可投入使用。
4.2.7 周轉與拆除
4.2.7.1 隨施工進度由下至上拆除步梯，應先維護支撐，先水平后豎向。最上層內支撐梁拆除
前應全部拆除。
4.2.7.2 步梯周轉前，應依次拆除步梯防護網、護頭棚、拉結點；新安裝地點應提前完成次梁
搭設。
5. 材料與設備
5.1 材料
5.1.1 成品踏步和休息平臺：由80×40×3 矩形鋼管、-2.0×1122×1008 折彎鋼板、-2.0×371.57
×1002 折彎鋼板焊接組成，材質為Q235，單重149.96kg。
5.1.2 成品踏步段扶手：由26×2 鋼管焊接組成，材質為Q235，單重9.95kg。
5.1.3 成品休息平臺欄桿：由26×2 鋼管焊接組成，材質為Q235，單重6kg。
5.1.4 普通水平桿：48×3 鋼管，材質為Q235，長邊水平桿桿3600mm，單重13.18kg；短邊水
平桿2400mm，單重9.19kg；護頭棚水平桿1200mm，單重4.33kg。
5.1.5 加強水平桿：由48×3 鋼管、33.5×2.5 鋼管、12 圓鋼焊接組成，材質為Q235，長度均
為2400mm，單重11.4kg。
5.1.6 立桿：60×3.25 鋼管，材質為Q345B，長度為3000mm，單重18.54kg。
5.1.7 斜撐：48×3 鋼管，材質為Q235，短邊斜撐單重9.29kg，長邊斜撐單重12.75kg。
5.1.8 成品擋腳板：-2×200×900 折彎鋼板，材質為Q235，單重2.69kg。
5.1.9 成品鋼板網：主要規格為500×700、700×1000、700×2000、1000×1200、1200×2000
等，重量約10kg/㎡。
5.2 設備
5.2.1 起重設備：可選用施工現場塔式起重機或車載起重機，起重噸位必須滿足步梯總荷載需
要，用于步梯、鋼梁等的吊裝、周轉。
5.2.2 活嘴扳手：用于螺栓加固、拆除。
5.2.3 十字改錐：用于擋腳板的安裝、拆除。
5.2.4 游標卡尺：用于進場材料的厚度測量。
5.2.5 錘子：用于步梯拼裝、拆除。
6. 效益計算分析
6.1 經濟效益分析
6.1.1 相對于傳統落地式鋼結構馬道，工具式懸掛步梯既可搭設在肥槽內，當肥槽寬度不足時
又可搭設于地下豎向結構構件之間?？呻S結構施工或土方回填施工由下至上逐步拆除或轉移，不影
響結構施工、節省工期、節約人工。
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
94
落地式鋼結構馬道與基于換撐結構的工具式懸掛步梯成本對比分析表
假定待建工程地下三層，單層層高5 米，機械費用不計，計劃使用時間4 個月。則落地式鋼結構馬道
使用過程中需拆裝三次，高度分別為15 米、10 米、5 米。懸掛步梯僅需拆裝一次。
搭設方式組合成本計算過程結論：相比于落地式鋼結
構馬道，基于換撐結構的
工具式步梯，材料費用稍
低，但因其拆裝方便且不
需搭拆多次，人工費較省。
總體成本支出優于前者。
落地式鋼結構
馬道
工時費+落地式鋼結構馬
道材料費用（采購）+鋼筋
混凝土馬道基礎費用
4×（5+2）×（1+0.67+0.33）
×367+43412+0.1×4×3×
465=63964
基于換撐結構
的工具式懸掛
步梯
工時費+懸掛步梯材料費
（采購）
3×（3+1）×
367+2419.2+53211.5=5761
5
6.1.2 成品構件進場拼裝，減少材料浪費，減少因現場加工精度不足造成的材料損耗。
6.1.3 可整體快速周轉至其他工程，對于屬地化施工單位節省項目成本有益。
6.2 社會效益分析
6.2.1 造型新穎，外觀精美，可作為施工現場觀摩展示亮點。
6.2.2 相對于現有的新型三角托架外掛式步梯，平面位置選取更靈活，安裝位置可不限于基坑
邊，無需澆筑用于固定三角托架的鋼筋混凝土梁。非懸挑構件，穩定性和安全性更好。
6.2.3 所有金屬構件均采用機械連接，盡量避免動火，降低火災隱患。
7. 應用實例
螺桿后植化學錨栓圖次梁安裝圖
步梯支撐結構安裝圖成品踏步及休息平臺安裝圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
95
立桿通過連接件與托梁連接圖成品防護網圖
安全網連接件圖檢查構件連接是否良好圖
安裝完成后驗收圖工具式懸掛步梯現場航拍圖
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局集團第五建筑有限公司
主要完成人王正陽楊偉李果敬波齊日昕
技術咨詢聯系人李果聯系電話18281017123
