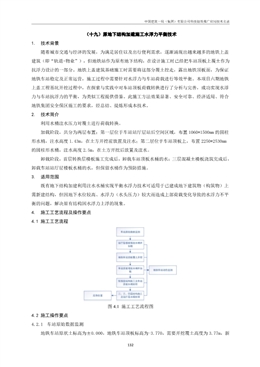

中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
132
（十九）原地下結構加建施工水浮力平衡技術
1. 技術背景
隨著城市交通與經濟的發展，為滿足居住以及出行便利需求，逐漸涌現出越來越多的地鐵上蓋
建筑（即“軌道+物業”），但地鐵站作為原有地下結構，在設計施工時已經把車站頂板上覆土作為
抗浮力設計的一部分。地鐵上蓋建筑基礎施工時需要將這部分覆土挖走，露出地鐵頂板面，為保證
地鐵車站穩定及正常運營，施工過程中需要針對水浮力與車站荷載進行等效平衡。本項目六期地鐵
上蓋工程基坑開挖過程中，在探索與實踐中對車站頂板荷載轉換進行了分析與完善，成功實現水浮
力與車站抗浮力的平衡，為類似工程提供借鑒。此施工方法效果顯著、安全可靠、經濟適用、符合
地鐵集團安全保區施工的要求，經總結、提煉形成本技術。
2. 技術簡介
利用水桶注水壓力對覆土進行荷載轉換。
加載階段，共分為兩層布置；第一層位于車站站廳層站后空間區域，布置1060*1500mm 的圓柱
形水桶，注水高度1.43m，在土方開挖前放置及注水；第二層位于車站頂板上，布置2250*2530mm
的圓柱形水桶，注水高度2.5m，在土方開挖后放置及注水。
卸載階段，首層轉換層樓板施工完成后，卸載車站頂板水桶的水；三層混凝土樓板澆筑完成后，
卸載車站站廳層樓板水桶的水，但保留水桶作為預防措施。
3. 適用范圍
既有地下結構加建利用注水水桶實現平衡水浮力技術可適用于已建成地下建筑物（構筑物）上
需新建結構，但因地下水位較高、水浮力（水頭壓力）較大而造成上部荷載變化導致的水浮力不平
衡的問題，解決原有結構因水浮力上浮的現象。
4. 施工工藝流程及操作要點
4.1 施工工藝流程
圖4.1 施工工藝流程圖
4.2 施工操作要點
4.2.1 車站原始數據監測
地鐵車站原狀土標高為±0.000，地鐵車站頂板標高為-3.770，需要開挖覆土高度為3.77m，新
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
133
建結構高度為19.2m。在地鐵車站站臺層設置監測點，對原始數據進行監測，形成原始監測數據；
并對車站內原有結構進行檢查（包括結構損傷、滲漏等），形成現狀調查報告。
圖4.2-1 整體剖面圖
4.2.2 站廳層樓板堆放水桶并加載
1、站廳層樓板荷載設計核算
地鐵主體結構設計提供的樓板荷載相關參數，如圖4.2-2 所示：
圖4.2-2 地鐵車站主體結構設計參數圖
根據設計參數可知站廳層樓板可承受的荷載標準值為：2+8+3.3+1=14.3kN/㎡。按照荷載換算可
放置1.43 米的注水高度。
2、站廳層水桶放置并加載
限制于站廳層樓板的荷載要求（14.3kN/㎡），水堆載高度為1.43m，且根據市場水桶尺寸類型
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
134
情況，選定尺寸（直徑*高度）為1060mm*1500mm 的PE 水桶。站廳層水桶堆載面積為40m*131m=5200
㎡，除去站廳層最西側設備堆載區域（40m*45m）及預留人行通道，滿布水桶為3000 個。須在覆土
開挖前布置完成及注水加載完成。
圖4.2-3 站廳層水桶布置圖（六角形為水桶）
3、站廳層樓板保護措施
為保證車站站廳層樓板干燥、避免滲漏水，針對車站內可能存在漏水隱患的水桶、水管位置及
原有地鐵預留地漏、變形縫做防水處理，如下圖所示：
圖4.2-4 給排水管道周邊防水節點圖4.2-5 水桶分區節點
圖4.2-6 原地鐵站廳層樓板預留地漏及變形縫周邊防水節點圖
4.2.3 地鐵車站頂板覆土開挖
在原結構抗浮設計中，上部覆土厚度主要是用于平衡水浮力；故土方開挖遵循“開槽支撐，先
撐后挖，分層開挖，嚴禁超挖”的原則，并預留250mm 厚土方人工進行開挖，保護原有結構，整個
基坑由西至東邊換載邊開挖，在土方見底時，立即清理地鐵頂板，對主次梁位置進行放線，準備在
非主次梁位置區域放置水桶。
4.2.4 車站頂板堆放水桶并加載
車站頂板堆載計算
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
135
第一層土最大深度（預載水重量堆載率按照0.9 折減）：10KN/m³*1.4m*0.9=12.6KN/㎡
降水預載重量：10KN/m³*3.7m=37KN/㎡
第一次挖土最大深度：H1=（37+12.6）/18=2.76m
開挖前土方重量：18 KN/m³*3.7m=66.6 KN/㎡
開挖前預載重量為：12.6 KN/㎡+37 KN/㎡=49.6 KN/㎡
地鐵頂板水桶最低水高度（堆載率按照0.68 折減）：H2=（66.6-49.6）/（10*0.68）=2.5m
在A 區開挖至地鐵頂板后，在地鐵頂板上放置尺寸（直徑*高度*厚度）為2250mm*2530mm 的水
桶（385 個），預留梁模支設及人員走動的距離（梁兩側各預留600mm 的施工作業面）。堆載時間
為地鐵頂板覆土開挖至頂板后一天內。
圖4.2-7 頂板水桶布置圖（圓圈為水桶）
4.2.5 轉換層結構施工及卸載車站頂板水桶荷載
主體結構施工過程中，需對堆載水桶進行水位控制，確保結構完成時地鐵頂板上受力均衡：
工況一：轉換板結構施工
取其中任意區域計算其平均重量如下圖：
圖4.2-8 轉換層平均荷載計算模型圖
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
136
梁體積：0.8*1.2*8*2+0.8*1.2*11*2+0.7*1*9+0.7*1*6.5=47.33m³；
板體積：11*8*0.18=15.84m³；
該區域混凝土重量（考慮鋼筋與梁板交接混凝土等重）：（47.33+15.84）*2500=157925kg；
結構首層轉換層施工重量： （157925*10）/（11*8）/1000=17.95 KN/㎡；
對應水桶液位高度（堆載率按照0.72 折減）：h1=17.95/（10*0.72）=2.5m；
第一次換載水桶卸載液位高度為地鐵頂板上水桶水高度，液位高度2.5m（頂板水桶卸載完成）。
4.2.6 二、三、四層結構施工及卸載站廳層樓板水桶荷載
1、工況二：二層樓板施工
取其中任意區域計算其平均重量如下圖：
圖4.2-9 二層樓板平均荷載計算模型圖
梁體積：0.25*0.5*6*2+0.4*0.6*4+0.3*0.5*4=2.31m³；
板體積：4*6*0.12=2.88m³；
該區域混凝土重量（考慮鋼筋與梁板交接混凝土等重）：（2.31+2.88）*2500=12975kg；
二層樓板施工重量：（12975*10）/（4*6）/1000=5.4 KN/㎡；
對應水桶液位高度（堆載率按照0.9 折減）：h2=5.4/（10*0.9）=0.6m；
第二次換載水桶卸載位置為站廳層樓板預壓水桶水高度，液位高度為0.6m。
剩余水高度為1.43-0.6=0.83
2、工況三：三層樓板施工
取其中任意區域計算其平均重量如下圖：
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
137
圖4.2-10 三層樓板平均荷載計算模型圖
梁體積：0.3*0.5*6*2+0.4*0.5*4+0.4*1*4=4.2m³；
板體積：4*6*0.12=2.88m³；
該區域混凝土重量（考慮鋼筋與梁板交接混凝土等重）：（4.2+2.88）*2500=17700kg；
三層施工重量： （17700*10）/（4*6）/1000=7.38 KN/㎡；
對應水桶液位高度（堆載率按照0.9 折減）：h3=7.38/（10*0.9）=0.82m；
第三次換載水桶卸載位置為車站中板預壓水桶水高度，液位高度0.82m。
剩余水高度度為0.83-0.82=0.1m
3、工況四：四層樓板施工
取其中任意區域計算其平均重量如下圖：
圖4.2-11 四層樓板平均荷載計算模型圖
該區域鋼結構及混凝土重量：0.0084*14*7850+0.0047*12*7850+4*6*0.12*2500=8566kg；
四層施工重量：（8566*10）/（4*6）/1000=3.57 KN/㎡；
對應水桶液位高度（堆載率按照0.9 折減）：h4=3.57/（10*9）=0.4m；
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
138
第三次換載水桶卸載位置為車站中板預壓水桶水高度，需卸載水桶液位高度0.4m＞0.1m（預壓
水桶卸載完成）。
4.2.7 應急處置
結構施工完成后，所有水桶卸載完成，但保留車站站廳層水桶用于應急處置，如地鐵車站監測
數據出現上升趨勢，則立即注水進行回壓，直至上浮數據穩定。待所有施工完成并交付業主后，經
過業主、設計、監理同意后撤離水桶。
4.2.8 地鐵車站動態監測
從施工開始，每日對地鐵車站進行數據監測，最終最大上浮值為4.7mm，滿足規范及地鐵集團
的相關要求。
圖4.2-12 地鐵車站數據監測最終數值圖
5. 材料與設備（參考廠家）
5.1 材料
表5.1 主要材料表
序號材料名稱規格主要指標用途
1 PE 水桶1.06m×1.5m / 平衡水浮力
2 PE 水桶2.25m×2.53m / 平衡水浮力
3 自來水/ / 平衡水浮力
4 防水油氈布3mm / 站廳層樓板防水
5 灰砂磚240×115×53 / 站廳層防水分區分隔
5.2 設備
表5.2 主要設備表
序號設備名稱規格技術指標用途
1 汽車吊50t / 水桶吊裝、主輔材吊裝
2 測量機器人徠卡TS30 / 地鐵車站及隧道監測
3 專業監測軟件Geomos / 地鐵車站及睡到監測數據處理
中國建筑一局（集團）有限公司科技創效推廣應用技術名錄
139
6. 效益計算分析
1、經濟效益
方案比選采用水桶堆在費用分析
采用混凝土預制塊成本
分析
經濟效益
水桶成本：3000*400+385*3000=235.5 萬元（水可回收利用
進行用水養護及其他作業）
注水和抽水人工費用：196.52*2*3=1179.12 元=0.118 萬元
水桶來回搬運費用：196.52*6*5+196.52*6*5=1.179 萬元
防水及人工費用：150*10*10+95*5200=50.9 萬元
混凝土預制塊成本：
2.64*5200*500=686.4
萬元
人工搬運：
15*150*40=54.912 萬元
綜合分析節約成本：（235.5+50.9+1.179+0.118）-（686.4+54.912）=453.615 萬元
2、社會效益
（1）該技術原理簡單，施工操作方便，符合綠色施工要求，對地鐵車站內環境不會造成污染。
（2）該技術安全可靠，不會對地鐵車站周邊的市政道路、已完項目結構的安全使用造成影響。
7. 應用實例（典型照片）
圖7-1 現場實時照片
8. 技術咨詢服務單位聯系方式
技術提供單位中建一局華南公司
主要完成人周豪、劉洋、徐志和、史純松、曲熙成、王偉、戚慧敏
技術咨詢聯系人周豪聯系電話18626851618
