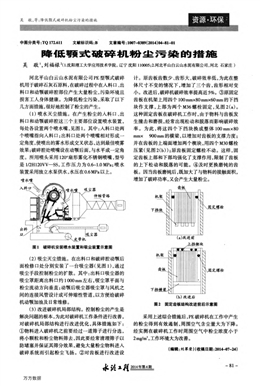

降低顎式破碎機粉塵污染的措施

文檔作者：吳敬1 劉福祿2 文檔來源： 1．沈陽理工大學應用技術學院 2．河北平山白云山水泥有限公司		更新日期： 2026年03月06日	點 擊數：
下載地址：點擊這里	文件大小： 526.37 KB 共1頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共1頁]

本文件共1頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大小：526.37 KB 共1頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：基于音噪比TTN的增壓器噪聲試驗研究

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

中圖分類號：TQ 172．6ll 文獻標識碼：B 文章編號：1伽7-03眇(2014)04_8l_ol
吳敬1，劉福祿2(1．沈陽理工大學應用技術學院，遼寧沈陽l10005；2．河北平山白云山水泥有限公司，河北石家莊)
河北平山白云山水泥有限公司PE型顎式破碎
機用于破碎石灰石原料，在破碎過程中在入料口、出
料口和動顎破碎腔部位產生大量粉塵，污染環境且
損害工人身體健康。為降低粉塵污染，采取了以下
幾方面措施，很好地控制了粉塵的產生。
(1)噴水滅塵措施。在產生粉塵的人料口、出
料口和動顎破碎腔這三個主要部位設置噴水裝置，
每處各設置兩個噴水嘴，見圖1。其中：人料口處兩
個噴嘴指向人料口；出料口處兩個噴嘴相對形成一
定角度，使噴出的霧水形成交叉狀態，達到最佳噴霧
效果；破碎腔處噴嘴設在動顎后面，與水平成一定角
度。所用噴頭采用120。扇形霧化不銹鋼噴嘴，型號
是l／2H120VV—ss，工作壓力為0．6～1．0 MPa；噴水
裝置采用獨立水泵供水，水壓在0．6 MPa以上。
噴水嘴
圖1破碎機安裝噴水裝置和吸塵裝置示意圖
(2)吸塵滅塵措施。在出料口和破碎腔動顎后
面檢修口處分別安裝了一臺吸塵器(見圖1)，通過
吸塵手段控制粉塵的擴散。其中：出料口吸塵器的
吸塵罩距離出料口約1000mm左右，吸塵罩平面與
粉塵流動方向垂直；動顎后吸塵器吸塵罩與風機之
間的連接風管設計成可伸縮性管道，以方便給破碎
機動顎加油及日常維修。
(3)改進破碎機局部結構?？刂品蹓m的產生是
解決問題的根本，為此對破碎機工作條件進行改善，
對破碎機局部結構進行改進優化，具體措施如下：
①物料進入破碎機之前要經過一道篩子進行分選，
將小顆粒和粉塵物料篩去，因此要經常清理篩子以
防堵塞并保證其篩分效果，避免大量粉塵物料進人
破碎系統而引起粉塵飛揚。②對齒板進行改進設
計。原齒板齒數少、齒形大，破碎效率低，為此在整
體尺寸不變的情況下，增加了三個齒，齒形相對變
小。改進后，破碎機破碎效率提高近5％。③原固定
齒板在機架上用四個100 mm×80 r姍×60 mm的下?lián)?
塊作支撐，上部為兩個M36螺栓固定，見圖2(a)。
這種固定齒板在破碎機工作時，由于物料與齒板發
生撞擊和磨損，經常出現松動和脫落而影響破碎效
率。為此，將這四個下?lián)鯄K換成整體100mm×80
mm× 900mm的橫梁，以增加對齒板的支撐力度；
并在齒板的上端面增加兩個楔塊，用四個M30螺栓
壓緊(見圖2(b))；原齒板固定螺栓不動。這樣，固
定齒板上部和下部均強化了支撐作用，限制了齒板
的上下松動和脫落的可能。④及時更換磨鈍的齒
板。因當齒板磨鈍后，既加大了與物料的接觸面積，
增加了破碎功率，又會產生大量粉塵。
齒板
下
下
(a)改進前
(b)改進后
圖2固定齒板結構改進前后示意圖
栓
栓
采用上述綜合措施后，PE破碎機在工作中產生
的粉塵得到有效遏制，周圍空氣含塵量大為下降。
經實測在破碎機工作時周圍空氣中粉塵濃度小于
2mg，m3，工作環境大為改善。
(編輯：劉翠榮)(收稿日期：加l枷7—24)
