收稿日期：2014-04-15
作者簡介：何帆（1978-），女，工程師，從事水電站建設管理工作。

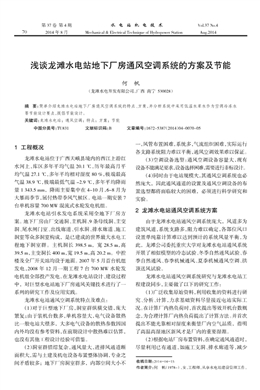

淺談龍灘水電站地下廠房通風空調系統的方案及節能
何帆
（龍灘水電開發有限公司，廣西南寧530028）
摘要：簡單介紹龍灘水電站地下廠房通風空調系統的特點、方案，并分析系統中采用低溫水庫水作為空調冷凍水
等節能設計要點，提倡節能設計。
關鍵詞：龍灘水電站；通風空調；特點；方案；節能
中圖分類號：TU831 文獻標識碼：B 文章編號：1672-5387（2014）04-0070-05
1 工程概況
龍灘水電站位于廣西天峨縣境內的西江上游紅
水河上，庫區多年平均氣溫20.1 ℃，歷年最高月平
均氣溫27.1 ℃，多年平均相對濕度80 %，極端最高
氣溫38.9 ℃，極端最低氣溫-2.9 ℃，多年平均降雨
量1 343.5 mm，降雨主要集中在4~10 月，6~8 月為
大暴雨季節，屬付熱帶季風氣候區。電站一期安裝7
臺單機容量700 MW 混流式水輪發電機組。
龍灘水電站引水發電系統采用全地下廠房方
案。地下廠房由廠交通洞、主機洞、9 條母線洞、主變
洞、尾水閘門室、出線廊道、引水洞、排水廊道、施工
洞室等眾多洞室構成，是已建成的世界最大水電工
程地下洞室群。主機洞長398.5 m，寬28.5 m，高
39.5 m，主變洞長400 m，寬19.5 m，高20.2 m。中控
樓及全廠開關站均設于地面。2007 年5 月首臺機組
發電，2008 年12 月一期工程7 臺700 MW 水輪發
電機組全部投產發電。在龍灘水電站設計、建設過程
中，對巨型水電站地下廠房通風關鍵技術進行了一
系列的研究工作及應用實踐。
龍灘水電站通風空調系統特點及難點：
（1）對于巨型地下廠房，洞室群縱橫交錯，龐大
繁復；由于裝機臺數多，單機容量大，電氣設備散熱
比一般電站大很多，大多電氣設備的散熱參數因國
內外均沒有參考資料，在前期設計中散熱難以估算，
也沒有其他工程設計經驗可借鑒。
（2）洞室群錯綜復雜，通風量大，進排風通道斷
面積大，需與土建及機電設備布置整體協調，專業之
間矛盾較多；地下廠房洞室群多，內部空間大小不
一，風管布置困難，系統多，氣流組織困難，實際運行
各支路系統阻力難以平衡，通風空調效果難以保證。
（3）空調設備選型：通風空調設備容量大，現有
設備不能滿足要求，設備選擇困難，需要進行非標設計。
（4）同時由于電站規模大，其通風空調系統也必
然龐大，因此通風通道的設置及通風空調設備的布
置選型都將面臨較大的困難，必須進行科學研究和
實驗。
2 龍灘水電站通風空調系統方案
由于龍灘水電站通風空調系統龐大，風道多為
建筑風道，系統支路多，阻力難以確定，各部位風口
設置單純靠計算難以達到預計的系統風量平衡，為
此，龍灘公司委托重慶大學對龍灘水電站通風系統
開展了相似模型的冷態試驗、冬季自然通風試驗、春
季自然通風、春季機械通風、夏季機械通風空調、拱
頂送風試驗。
龍灘水電站通風空調系統研究與龍灘水電站工
程建設同步，主要做了以下的研究工作：
（1）廣泛收集原始資料，利用收集的資料進行研
究、分析、計算，力求基礎資料盡量接近電站實際工
況。在計算廠內熱負荷時，首次提出等效開機臺數概
念，為合理計算廠內熱負荷提出了計算方法。并首次
提出不能光靠相對濕度來衡量廠內空氣品質，指明
了高溫高濕地區新風才是廠內的重要濕源。
（2）根據電站廠房布置資料，在確定通風通道時，
盡量利用已有通道，如施工支洞、排水廊道等，減少
第37 卷第4 期水電站機電技術Vol.37 No.4
2014 年8 月Mechanical &amp;amp; Electrical Technique of Hydropower 70 Station Aug.2014
土建開挖和節約工程投資。在已有洞室不能滿足通
風要求時，根據氣流組織的合理性，開辟專門的通風
洞室或者豎井，盡量使開挖工程量降到最低。建立數
學和物理模型，使用計算流體動力學CFD 的相關計
算軟件進行廠房氣流組織計算，并通過模型試驗驗
正設計的合理性和可靠性。首次對巨型地下廠房進
行了熱態全模型試驗，根據模型試驗的結果，優化了
原來的系統設計。
（3）由于通風空調設備容量大，現有設備選擇困
難，需要進行非標設計。首次對巨型電站巨型空調設
備采用全新風二級制冷模式，充分研究多年調節水
庫的水溫，利用其低水溫的特性，用作空調設備的一
級冷源。二級制冷采用機械制冷，二級制冷冷凝器分
為水冷和風冷兩部分，水冷部分冷卻水重復利用一
級制冷排水，風冷冷凝器的散熱作為再熱熱源，省掉
了常規空調系統的冷卻塔，采用熱回收方式對新風
進行除濕處理，達到設備充分節能的目的。
重慶大學對試驗數據進行了分析，同時龍灘公
司邀請國內水電暖通專家召開專題咨詢會，又經與
設備制造商反復研究，提出了通風空調系統與設備
匹配的建議。
龍灘水電站地下廠房通風空調總體分為主廠房
和主變洞兩大系統；電站地面部分中控樓及全廠開
關站通風空調系統。
2.1 地下廠房通風空調系統方案
龍灘水電站是我國目前已建和在建水電站中居
前列的大型電站,由于本電站機組臺數多,檢修任務
繁重, 常年有不少維修人員及一定數量的值守人員
在廠內工作,需要有一個良好的工作環境；另外，現
在的機電設備均采用計算機自控技術，設備對環境
的要求高。為此，主廠房為全空調方案，主要對主廠
房各層進行空氣調節，采用專用風道進風，排風經母
線洞重復使用后通過專用風道將熱風排出廠外?？?
送風量600 000 m3/h。
主變洞通風系統由于設備對溫度的要求標準低
一點，加上考慮到由交通洞自然進風可以有較好的
進風參數，所以采用自然進風、機械排風的通風方
式，利用主變拱頂施工支洞作為排風洞?？傦L(fēng)量為
940 000 m3/h。
通風空調氣流通道如下：全廠設兩條進風洞，5
條排風洞和1 個排風豎井。1 條進風洞為主廠房進
風洞，與主廠房拱頂垂直，位置在3 號機組段附近，
高程為260.00 m；另1 條進風洞為主變洞進風洞，即
進廠交通洞，自然進風。排風洞1 條設在主廠房與主
變洞之間，為母線道專用排風洞，高程為255.70 m，
排風洞有9 個小豎井分別與9 條母線洞相通，該排
風洞一端為平洞通廠外，另一端通排風豎井，排風機
分別設在平洞口及豎井出口排風機室內；另一條排
風洞為主變拱頂，主變拱頂一端通施工支洞，另一端
通排風豎井，排風機分別設在施工洞口及豎井出口
排風機室內；其余三條排風洞為電纜出線廊道，有少
量通風排除電纜余熱，排風機設在廊道出口排風機
室。排風豎井?dāng)嗝嬉环譃槿阂徊糠纸幽妇€專用排風
洞，一部分接主變拱頂排風洞，另一部分接主廠房拱
頂排煙風管。三部分排風互不干擾，風機分別設置在
豎井口各自的風機房內。
系統主要包括1 個主廠房空調除濕系統、10 個
單獨排風系統和5 個廠內輔助通風系統。主要系統
簡介如下：
（1）主廠房空調除濕系統
主廠房空調室設在260.00 m 高程與主廠房拱
頂相連的主送風洞內，設有4 臺全新風調溫除濕機，
單臺處理風量為200 000 m3/h。調溫除濕機將新風處
理后直接送到主廠房拱頂，通過設在主廠房拱頂?shù)?
90 個送風口向發電機層送風。
（2）主廠房各部位輔助通風系統
主廠房上游夾墻上共設有38 臺T35-11No5 軸
流風機，從發電機層引風，將風分別送至水輪機層及
母線層。母線層總風量為467 700 m3/h。
（3）檢修操作廊道通風系統
廊道通過樓梯間從水輪機層自然進風，206.50 m
層廊道通過預埋風管及T35-11No4 軸流風機排到
209.70 m 層廊道，經209.70 m 層廊道排到215.00 m
層廊道，再從215.00 m 層廊道排到水輪機層。每個
機組段設3 臺T35-11No4 軸流風機接力通風，全廠
廊道通風共用T35-11No4 軸流風機27 臺，單臺風
量為4 261 m3/h 。
（4）母線洞排風系統
母線洞重復使用主廠房母線層及水輪機層來
風，母線洞與主廠房之間墻上設防火閥作為進風口，
每條母線洞有一排風支洞跟母線洞專用排風道相
連，母線洞專用排風道一端通全廠排風豎井，一端通
專用排風平洞，兩端洞口均設排風機室，每個排風機
室各設2 臺4-79 型No2 16E（風量為162 000 m3/h）
何帆：淺談龍第4 期 灘水電站地下廠房通風空調系統的方案及節能 71
和No2 14E（風量為130 000 m3/h）變頻離心風機。
（5）主變洞排風系統
主變室、高壓廠用變室等主變洞內的設備間從
主變運輸通道取風，新風分別吸至電纜室、主變室，
絕緣油庫和高壓廠用變室等。這些風均吸熱升溫后
排至拱頂，主變洞拱頂風道一端通全廠排風豎井，一
端通專用排風平洞，兩端洞口均設排風機室，將風排
至廠外。每個排風機室設2 臺4-79 型No2-16E 變
頻離心風機，排風豎井端風機室單臺風機風量
為176 000 m3/h， 排風平洞端單臺風機風量為
163 000m3/h。
（6）出線廊道排風系統
出線廊道從主變運輸通道取風，經242.00 m 電
纜層及245.70 m500 kV 電纜層，通過3 個出線廊道
排風至廠外。1 號出線廊道口設有排風機房，內設1
臺SWFII 型No8 混流風機，單臺風量為46 066 m3/h；
2 號出線廊道平洞段接近出口處設有2 臺SWFII 型
No8 混流風機，單臺風量為46 066 m3/h；3 號出線廊
道平洞段接近出口處設有2 臺SWFII 型No8 混流
風機，單臺風量為57 226 m3/h。
2.2 地面部分通風空調系統方案
（1）中控樓GIS 室通風系統
開關站GIS 室一面墻上設置風口直接從戶外進
風，另一面墻上裝有41 臺T35-11No5.6 軸流風機向
外排風，單臺風量6 732 m3/h。
（2）中控樓電纜層通風系統
中控樓電纜室從開關站進風，設置1 臺4-79 型
No8C 離心風機向戶外排風，風量為19 050 m3/h。
（3）開關站GIS 室下電纜室通風系統
開關站電纜室一面墻上設置風口直接從戶外進
風，另一面墻上裝有17 臺T35-11No4 軸流風機向
外排風，單臺風量為4 261 m3/h。
（4）中控樓空調系統
中控樓內中控室、計算機室和通信機房等處采
用局部布置空調機，共安裝48 臺空調機，23 臺為風
冷單冷空調機，其余為風冷冷暖空調機，全部空調機
總制冷量約為323 kW。
2.3 壩頂控制室及尾水調壓井控制室空調系統
壩頂控制室及尾水調壓井控制室采用經濟簡便
的單元式空調，壩頂控制室共設置4 臺風冷冷暖空
調機及3 臺風冷單冷空調機；尾水調壓井控制室設
置2 臺風冷冷暖空調機。
2.4 通風空調系統調節控制方案
龍灘水電站通風空調系統規模大，系統多，當室
外空氣參數及廠房內機電設備運行情況發生變化
時，需要及時調整通風空調系統參數。為了保證廠內
設備安全可靠的運行，節省廠用電和空調用水，必須
依靠自動控制來運行管理通風空調系統。
龍灘水電站通風空調系統采用全廠微機控制系
統，以滿足大型水電站地下廠房設備的安全運行。
3 龍灘水電站通風空調系統節能設計
（1）通風空調系統中采用二級制冷模式，綜合利
用自然冷源(水庫深層水)、冷凝排熱與人工冷源，實
現了對全新風的除濕處理，達到節能目的
在擬定本電站主廠房空調方案時，可研階段曾
進行了多方案的比選, 吸取了其他己建電站的經驗
教訓，最后決定采用“水庫深層水一級表冷器降溫除
濕、機械制冷二級進一步降溫除濕、利用風冷冷凝器
再熱”的方案，實現了系統的節能、安全和可靠。
龍灘水電站主廠房空調系統采用4 臺組合式空
調，3 用1 備，并聯運行，為非標產品，單機處理風量
達2×105 m3/h，全新風運行，屬國內首創，暫命名為
全新風水源組合式調溫除濕機。主空調設備的設計
原則是：從節能的角度出發，水庫深層水首先作為冷
凍進入第一級表冷盤管，來冷卻空氣；升溫后的第一
級表冷盤管排水，作為第二級機械制冷設備的冷卻
水來冷卻制冷劑。為保證廠內水機管道表面不結露，
第二級機械制冷將室外空氣露點處理到水庫深層取
水溫度以下。機械制冷采用直冷式，其冷凝器做成風
冷與水冷兩部分，風冷冷凝器安裝在組合式空調的
末端（即二級制冷蒸發器后面，送風機前面），風冷冷
凝器散出的熱量作為組合式空調的再熱熱源。風冷
冷凝器及水冷冷凝器具有良好的調節性能，以適應
不同工況的變化，其中節能再熱冷凝器分成大小兩
部分，每路冷凝器裝有電磁閥，用于控制冷凝器的冷
凝面積，共三級冷凝面積控制。同時，水冷冷凝器帶
有博力謀比例三通調節閥，用于調節冷凝器水量，在
40~130 m3/h 范圍內連續可調。從而調節空氣的再熱
熱量足夠用于蒸發器出來的低溫高相對濕度空氣，
降低其相對濕度，達到出口空氣溫濕度的控制要求。
本機組的節能表現在：一級表冷盤管制冷量高
達1 414 kW，占整個機組2 828 kW 制冷量的50 %，
因此本機比只采用壓縮機制冷的機組節能50 %。而
且，從表冷器出來的水溫19.5 ℃，大大低于常規采
72 水 電 站 機 電 技 術 第37卷
用冷卻塔30 ℃的進水，因此，機組減少了冷卻塔的
投資費用和長期運行費用，其能源與初次投資成本
節約是非?？捎^的。另外節能再熱冷凝器取代了傳
統的電加熱管、熱水加熱盤管或蒸汽加熱盤管，采用
原本需散去的壓縮冷凝機組產生的冷凝熱，從冷凝
熱中回收350 kW 的再熱量，大大的節省了機組的
有用能量消耗，達到節能的目的。
該機組的設計突出了節能和環保理念，設備噪
音控制在GB/T13326-91 規定的范圍之內，巧妙的
運用了低溫冷庫深層水資源作為一級表冷的冷凍水
和節能再熱冷凝器用于再熱除濕，具有節約能源、處
理風量大、運行噪聲低、空氣新鮮、空氣調節能力強
等特點，機組的設計充分考慮水庫水的不潔凈性、水
溫的波動性以及環境新風隨季節的變化，有良好的
控制調節性能，機組送風溫度在16~25 ℃連續可調
并且沒有溫度盲區。
（2）通風空調系統具備相應的通風空調系統調節
控制方案，達到最大限度的節能
1）對主廠房通風系統，在冬季通風室外計算溫
度11.8 ℃的條件下，自然通風量偏小，會導致母線
洞溫度超過《水力發電廠廠房采暖通風與空氣調節
設計規程》的要求。因此，主廠房通風系統全年采用
機械通風或機械通風加空調方式。主變洞系統自然
通風的控制進風溫度值是≤19.3 ℃，主變洞的進風
來自于交通洞，根據洞外日波幅經過交通洞后的衰
減量計算，在交通洞放熱時，自然通風對應的室外氣
溫條件是低于16.5 ℃。在交通洞吸熱時，室外氣溫
在低于22.1 ℃時可進行自然通風龍灘水電站地下
廠房的通風空調系統設計總體分為主廠房與主變洞
兩大系統，能夠最大限度利用自然通風節能。
2）對主廠房通風系統，在室外計算溫度≤20 ℃
時，機械通風需要設計送風量600 000 m3 /h，發電機
層、母線層、水輪機層工作區的溫度能夠滿足要求。9
個母線洞的風量分配比隨著工況改變有較大變化，
針對風量分配不平衡帶來的各母線洞溫度分布的差
異，在母線洞中設置風機盤管，通過檢測室內空氣溫
度對風機盤管進行控制，對溫度超標的位置運行風
機盤管進行局部降溫；同時設計采用水庫的深層水
作為風機盤管的冷源，既能適應復雜的工況變化，又
便于運行調節并充分實現節能。
3）通過夏季機械通風（空調）模型試驗，驗證了
主廠房系統夏季需要的設計送風量需求為600 000
m3/h 和送風溫度為20 ℃。對于主變洞通風系統，熱
態模型實驗驗證了對應夏季室外通風計算溫度28.1℃，
通風需求量為840 000 m3/h，對應的調控措施為：當
室外溫度上升到26 ~28.1 ℃，主變通風系統調節至
最大設計通風量，主變洞通風系統設計方案下的風
量分配可以使系統內各個區域的溫度滿足設計規程
的要求。
4 節能效益及社會效益
龍灘水電站整個地下廠房通風系統總體分為主
廠房和主變洞兩大系統，主廠房采用空調方案，主變
洞采用機械全排風方案，在滿足規程規范的前提下
最大限度的節約了能源，同時，跟國內外同類或相近
規模的電站相比，其設計的總風量明顯偏小，僅為常
規系統設計風量的2/3 左右，具有顯著的節能性，按
照目前的價格水平，僅在充分利用水庫水做冷源，空
調規模減少，設備初投資費用至少節約2000 萬元以
上，運行費用每年約節約400 萬元。
龍灘水電站空調系統單機處理風量達2×105
m3/h，利用水庫深層水做冷源的二級制冷方式，如此
巨大的單機容量為水電暖通設備之最，為后續大型
電站的空調設備制造提供了可借鑒的經驗。另專業
空調生產廠廣東申菱空調廠采用本成果的新技術，
提供空調設備給其他的地下工程通風系統使用，直
接經濟效益達1 020 萬元。
龍灘水電站的通風全模型試驗在國內也是屈指
可數，對其他電站也具有實際指導作用。該設計研究
成果在龍灘、向家壩水電站得到了成功的應用，實施
效果良好，取得了顯著的經濟效益和較好的社會效益。
5 運行情況
龍灘水電站通風空調系統已于2007 年12 月投
產運行，地下廠房通風空調系統已經歷6 年多的考
驗，運行人員對廠房的氣流組織和溫濕度都較為滿意。
全廠通風與空調系統設計滿足相關規程規范要
求，各區域及房間的通風量、溫濕度等空氣參數能滿
足電站運行的需要，設備運行基本正常。
6 結語
（1）水電站天然冷源主要有水庫深層低溫水及交
通運輸洞、施工洞等，這些天然冷源是空調的最佳冷
源，簡便易得，經濟實惠，應盡量優先采用。
淵下轉第81 頁冤
何帆：淺談龍第4 期 灘水電站地下廠房通風空調系統的方案及節能 73
名、參數狀態、文字描述區和圖片描述區域五個部
分。對于同一個設備要巡檢的可能有好幾個參數，巡
檢人員可以根據需要通過文字描述或者圖片描述方
式來詳細反映該設備運行時參數的實際情況。
5.3 信息查詢和數據同步
信息查詢包括兩個方面的內容，歷史巡檢記錄
查詢和文檔查詢。數據同步界面主要包括了上傳模
塊和下載模塊兩個部分。數據同步頁面也會有提示
功能，當因為網絡問題導致上傳或者下載失敗，都會
彈出提示信息，提示用戶。
5.4 OA 模塊
系統集成了OA 中的一些功能模塊，主要包括
了待辦信息、文件審批和會議通知三個部分。待辦信
息界面采用ListView 控件列出各種需要緊急處理的
信息，事件按照緊急的重要程度來區分。文件名列表
頁面展示需要用戶審批的文件，選中文件名進入審
批頁面。審批頁面主要包括文件的主題、下發的部
門、下發的時間、附件（點擊附件處圖標可查看文件
的具體內容）、簽字區域和提交按鈕。會議通知模塊
是各種會議通知的列表，列表每條記錄查看詳細內容。
6 結論
本研究從電力企業目前辦公模式和巡檢方式的
現狀出發，基于移動協同辦公的思想，設計了一種基
于Android 平臺的水電廠移動智能巡檢系統。實現
了以Android 智能手機為前端載體，開發人機交互
界面到現場進行水電廠巡檢工作，摒棄了傳統的人
工紙質記錄巡檢模式，借助智能化和信息化手段增
加了系統應用功能的實用性和完整性。本系統的優
點主要有以下幾個方面：
（1）采用智能手機終端與pc 機端系統無縫連接
建立移動協同辦公系統，實現無時限、無地域限制的
零延時辦公，解決了傳統辦公模式中因出差或在現
場無法辦公的問題；
（2）利用解析XML 技術，通過WebService 通訊
技術進行數據通訊，并且實行加密和壓縮機制處理，
保證數據安全傳輸，保證通訊的快速和穩定；實現了
二維條碼掃描技術和無線通訊技術的應用，提高了
巡檢效率和巡檢質量；
（3）實現系統實時的自動提醒功能，包括會議通
知、工作安排、企業重大新聞等，讓用戶隨時隨地的
關注企業動態；能夠自定義發布信息、通知，以及收
發郵件等，能有效的發揮團隊協作能力，提高領導與
員工之間的協同性。
然而，因為時間的有限和研究的深度還不夠，本
系統還存在一些欠缺，需要對巡檢業務流程智能化
提示功能、日常辦公多樣性和系統界面美化方面進
一步的深入研究。
參考文獻
[1]洪文鵬,劉霞. 基于RFID 數據終端的電力設備巡檢系統
[J]. 東北電力技術, 2005, 26(1): 36-37.
[2]全斌, 汪智益, 劉金長, 等. 基于PDA/GPS/GPRS 的移動
GIS 在電力系統中的開發與應用[J]. 集美大學學報: 自然科
學版, 2006, 11(2): 112-116.
[3] 李友平, 施沖, 黃健, 等. 條形碼自動識別技術及其在
設備巡檢中的應用[J]. 水電自動化與大壩監測, 2003, 27(3):
32-34.
[4]劉濤. 輸電線路生產作業管控一體化研究[D]. 華北電力
大學, 2012.
[5]張仕成. 基于Google Android 平臺的應用程序開發與研究[J].
電腦知識與技術: 學術交流, 2009, 5(10): 7959-7962.
[6]劉昶. Android 操作系統的存儲技術研究[D]. 北京理工
大學, 2011.
[7]陳啟卷, 毛慧和. 便攜式電力設備巡檢裝置[J]. 電力系統自
動化, 2001, 25(3): 61-63.
（2）通風空調氣流通道對地下廠房來說是相當重
要的，其設置必須滿足通風空調的需要，在實際開挖
中又必須可行，且應該盡量跟已有的施工洞室結合，
以便減少開挖，節省工程量。
（3）地下廠房采用主廠房拱頂送風方式，不但氣
流流態良好，還可減少地下廠房工程量，節省土建投資。
（4）龍灘水電站整個地下廠房的通風空調系統劃
分，系統風量的合理取值，通風空調設備的設置，對
目前國內擬建和在建的巨型電站都有一定的參考價
值，對以后可能選用的巨型空調設備的設計、制造提
供了寶貴的經驗，尤其是整個地下廠房的通風全模
型試驗，對其他巨型電站氣流組織、系統阻力等提供
了豐富的實驗數據，對于相近的廠房布置形式的電
站，完全可參考本電站的實驗數據，不必再進行類似
的試驗。本項目研究結果對即將建設的大型地下廠
房將有很好的借鑒作用。
淵上接第73 頁冤

網友評論 more

電力安全論文最新內容

05-30
