隨著國民經濟的快速發展，工程建設規模逐年擴大，建筑業已成為我國的支柱產業之一。經濟的發展給建筑業帶來了機遇，同時對建筑工程施工安全提出了更高的要求。
　　臨時用電管理工作是施工現場安全管理工作中一項重要內容，臨時用電施工組織設計的編制工作，是臨時用電管理工作中重要一環，因此越來越被施工企業所重視。但是目前在編制過程中存在著許多問題需要澄清。
　　臨時用電施工組織設計是施工現場臨時用電設置的指導性文件。臨時用電施工組織設計編制是否合理，不僅關系到施工用電的可靠性及用電人員的安全性，而且直接或間接地影響建設工程質量和進度。它是建設工程開工前必須做好的一項重要工作。由于建設規模的不同、施工現場條件的不同、提供的電源情況的不同、施工機械設備配置的不同，在編制臨時用電施工組織設計時，要根據具體項目編制出具有針對性強、能夠?qū)嵤┑氖┕そM織設計，為此在編制臨時用電施工組織設計時應注意以下幾方面的問題。
一、 編制人員資格的問題
　　目前由于企業或項目部相關專業技術人員配置不到位。導致編制臨時用電施工組織設計的人員，不符合《施工現場臨時用電安全技術規范》（JGJ46-88）要求。規范明確要求“臨時用電施工組織設計必須由電氣工程技術人員編制，技術負責人審核，經主管部門批準后實施”的程序編制。而目前施工企業或項目部，為辦理施工許可證，臨時性安排非電氣專業的安全員、資料員或電工編制。編制人員對編制要求及規范不了解，對供電系統設置、供電系統圖的制置不了解，造成編制的臨時用電施工組織設計不能指導施工，甚至存在嚴重的安全隱患。因而編制臨時用電施工組織設計的人員資格，是編制過程中存在的主要問題之一，必須引起足夠的重視。
二、 臨時用電施工組織設計編制時應注意的問題
　　1.現場勘測注意的問題
　　目前多數施工企業在編制臨時用電施工組織設計時，對項目概況敘述得較多，而對施工現場實際勘測情況或用電情況沒有詳細地了解和敘述，導致編制的臨時用電施工組織設計嚴重脫離實際。因而是在編制前應對施工現場實際情況進行勘測，特別對施工現場周圍的環境、建筑物、地下管線、外電線路（高壓線路等）、電源位置、變壓器位置以及施工機械設備等情況進行了解、掌握，為編制工作做好準備，決不能盲目編制。
　　2.電源位置、總配房、分配電箱位置設備時應注意的問題
　　2.1.施工電源位置的確定應在現場勘測的基礎上進行，應注源（變壓器或低壓配電室）位置與施工總配電室的距離及沿途地上、地下管線情況，確定電源電纜的走向及敷設方式。
　　2.2.總配電房位置應盡可能地設置在施工現場用電負荷中心，根據總配電柜（盤）數量、型號等具體情況，明確總配電房建筑尺寸及總配電柜的安裝要求。
　　2.3.分配電箱位置的設置及線路走向應根據總施工平面圖、設備布置情況進行設置。設置時應注意在下列位置需設置分配電箱：鋼筋加工廠、木工加工廠、攪拌站、大型設備（塔吊、人貨電梯等）、各樓操作層、建筑工程周圍及職工生活區，均應設置分配電箱。分配電箱供電半徑一般為30m，兩分配電箱之間的水平間距一般設置在60m為宜。
　　3.供電系統模式設置的問題
　　3.1.施工現場臨時用電供電系統設置時，注意供電系統應滿足規范要求。如提供專用變壓器時，必須采用TN－S供電系統。如果提供電源為市區公用供電線路時，應查明公用電源供電系統的性質，是TN－C系統還是TT系統。查明后確定施工現場供電系統。如果公用供電為TN－C系統時，施工現場供電系統可確定為TN－C－S系統；如果公共供電線路為TT供電系統時，施工現場供電系統可確定為TT系統。嚴禁將TN－S（或TN－C－S）系統與TT系統混接。
　　3.2施工現場臨時用電供電系統在供電方式上，應盡量選擇放射式供電、樹干式供電與局部采用鏈?zhǔn)较嘟Y(jié)合的供電方式。例如總配電柜、分配電箱采用放射式。樓層垂直供電系統采用樹干式供電，同一施工班組的Ⅲ級開關箱可采用鏈?zhǔn)焦╇娤到y(tǒng)?？偱潆姽瘢ūP）、分配電箱選用放射式供電，能很好的保證施工現場供電系統的可靠性。
　　在施工現場線路布置上應注意盡可能采用電纜沿電纜溝敷設、直埋或加保護管的敷設方式，施工現場應注意盡量避免采用架空線路。
　　目前市政工程由于施工線路長，采用架空線路的較多，從現場實際設置情況來看不規范，導致觸電事故率較高。因而采用架空線路時，必須按相應規范、標準編制專項施工方案。特別對電桿材質、架空線路對地安全距離及導線機械強度必須滿足規范要求。
　　3.3.施工現場供電系統在設置時，應采用“三級配電、三級保護”的配電模式。根據目前漏電斷路器產品的實際情況，一般總配柜設置的漏電斷路器，漏電動作電流以選用100mA，動作時間≤0.2s。分配電箱漏電斷路器，漏電動作電流一般應選用50mA或75mA、（豎向電渣壓力焊機等大型設備專用回路），漏電動作時間≤0.1s。開關箱漏電斷路器，漏電動作電流選用30mA，漏電動作時間≤0.1s，對特殊設備（豎向電渣壓力焊機等容量較大的設備）專用（移動）開關箱，漏電斷路器漏電動作電流以可選用50mA，漏電動作時間≤0.1s。在設置時應注意各級的配合，應能實現分級分段的保護要求。
　　漏電斷路器的選擇原則上，選用具有三保護動能的漏電斷路器。即：DZ15L-、DZ10L-、DZ20L-等系列，用于動力選用3901型，用于單相負荷選用4901型或2901型。
　　3.4.供電系統圖在繪制時，應采用單線繪制法。能比交清楚反映出各級配電系統的實際配置情況。
　　3.5.根據系統圖要求合理布置分配電箱內電氣元件。一般要求面對分配電箱從左向右布置。首先布置總隔離開關→分路隔離開關→分路漏電斷路器→接線端子板→左上側設置N排→右（接線端子或漏電斷路器），下側設置PE排。分配電箱布置示意圖見下圖：

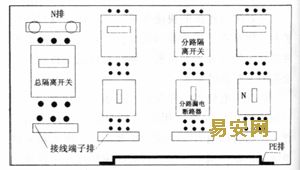

圖1　二級配電箱內部布置示意圖
　　4.臨時用電負荷計算時應注意的問題
　　4.1.負荷計算方法的選擇
　　施工現場臨時用電負荷計算方法有需用系數法、二項式法等，對于房屋建筑工程施工現場多采用需用系數法計算用電負荷。在需用系數法中有兩種計算方法：
　　公式一是：

式中：
S——施工現場總用電量（kVA）；
ΣP1——表示所用動力設備上電動機額定功率之和（kW）；
ΣP3——室內照明總功率（kW）；
ΣP4——室外照明和電熱設備總功率（kW）；
ΣS2——表示電焊機的額定容量之和（kVA）；
　　COSφ1、COSφ3、COSφ4——分別為電動機、室內和室外照明負載的平均功率因數；其中COSφ1與同時使用電動機的數量有關取0.5～0.7；COSφ3、COSφ4與照明光源種類有關一般取1.0；
η——電動機的平均效率，一般取0.75～0.93；
K1. K2. K3. K4.－需用系數選取見下表；

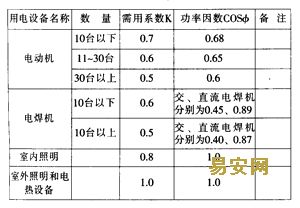

　　施工現場用電設備的COSφ及需用系數值　　　表1

公式二是：
　　各用電設備組的計算負荷：

式中：PJS——用電設備組的有功計算負荷（kW）；
　　　Q js——用電設備組的無功計算負荷；
　　　Sjs——用電設備組的視在計算負荷（kVA）；
　　　K x——用電設備組的需用系數。
　　總的計算負荷：

式中：Sjz、P jz、Ｑjz——各用電設備組的視在、有功、無功計算負荷的總和。
　　　K x——各用電設備組的最大負荷不同期系數，一般取0.9；
　　　K 照明——施工現場照明及施工單相負荷估算系數，一般取1.25；
計算總電流：

式中：Ijz——總計算電流（A）；
　　　UE——電源額定電壓（kV）；取0.38；
　　　Sjz——總計算負荷（kVA）；
　　上述兩種計算方法計算結果有差異，通過比較和對實際設置使用情況的比較，第一種計算方法計算結果比第二種方法計算結果偏大誤差約有30％。所以第一種計算方法計算過程雖然簡單，但誤差較在，不適合建設規模較大的項目。因此在負荷計算時應注意合理選用計算方法。
