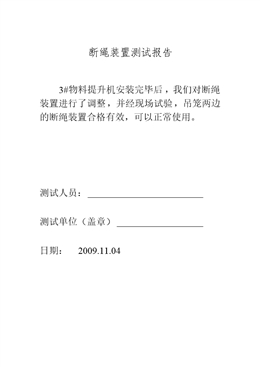

斷繩裝置測試報告

3#物料提升機安裝完畢后，我們對斷繩裝置進行了調整，并經現場試驗，吊籠兩邊的斷繩裝置合格有效，可以正常使用。

測試人員：　　　　　　　　　　　　　
測試單位（蓋章）　　　　　　　　　　
日期：　2009.11.04

井架搭設、拆除施工方案

一、井架的搭設和拆除
型鋼井架是用螺栓將立柱、平撐、斜撐（均由型鋼制成）和連接板等構件組裝而成。井架中間是空的，兩側有導軌，頂端對角線方向裝有天輪梁，卷揚機鋼絲繩通過上下導向輪牽動吊盤在中間沿導軌升降。
井架在安裝前要開挖基坑，選擇堅固地基，其寬度應按底座外圍放寬0.2～0.3米，深度0.5～1.2米。基坑開挖后要進行地基夯實。放好預埋螺栓，做好混凝土基礎，調整水平，一周后按放底盤，把吊籠放在底盤內。底盤為正方形的框架結構，由12＃槽鋼焊接而成，其上有與地基預埋地腳螺栓連接的5個M20螺絲孔并裝有4只彈簧的緩沖器。
搭設井架時，先安裝四角立桿，再裝斜撐，后裝平撐，最后裝導軌，導軌的垂直度及間距偏差不得大于±10毫米。每節安裝完畢后，繼續裝上一節，裝上一節時，在下節的平撐上鋪腳手板作為工作平臺，并在立桿的頂端裝一臨時滑輪，用來提升物件，滑輪和腳手板在每裝完一節后依次向上轉移，另外安裝時要注意，聯結螺栓不要一次擰緊，要留有調整的余地，待校正好立柱的垂直軸線和同節桿件的位置后，在依次擰緊全節的螺栓。為了保持井架的安全穩定，高度在15米以下時設一道攬風繩，15米以上時每增高6米增設一道。攬風繩最好用9毫米的鋼絲繩，在下端還應連接花籃螺栓，以變收緊。攬風繩固定在地錨上。地錨可用Φ48*3.5毫米的，與建筑物柱體上的預埋件扣件固定。高架時嚴禁用風攬繩錨固。
井架的拆除次序和架設時基本相反，拆除比桿時先收緊拉索使臂桿靠近立柱，然后放松其中鋼絲繩，拔掉臂桿托座的梢子，利用卷揚機將臂桿慢慢放下。拆除井架時先在頂架下一層鋪好腳手板，掛好一個臨時滑輪，循序拆除頂部天輪梁、滑輪，分別吊運落地。然后解開頂部攬風繩，并在適當高度加設臨時攬風，再由上而下逐節拆除導軌、平撐和立桿。
二、井架的主要特點
1、吊籠防墜裝置：在施工過程中，一旦當提升鋼絲繩發生斷繩，裝在吊籠上的兩只防墜裝置能在瞬間夾持住導軌而起到防止吊籠墜地事故。
2、雙級限保護裝置：在井架上裝有上極限位和下極限位保護裝置，以確保吊籠上不沖頂，下不撞底。
3、超重限載裝置：當貨物超過額定載重時，不能啟動電源。
4、安全門連鎖裝置：吊籠安全門裝有限位聯動保護開關，當門未完全關閉時，則卷揚機不能起動。
5、樓層?？垦b置：可根據施工需要，吊籠可樓層自動?？?，而確保施工人員的安全。
6、井架軌道間距大，能提高吊籠的抗傾覆能力，確保吊籠上下運行的平穩性。
7、井架底部設有緩沖器，能有限減緩吊籠下落的沖擊力。
三、井架的使用與操作
1、使用前應檢查各機構的安裝是否符合要求，鋼絲繩在卷揚機上纏繞是否正確。在吊籠停在最低位置時，鋼絲繩在卷筒上纏繞的圈數不得少于5圈。
2、嚴格檢查點控制箱的接線是否正確，各限位裝置是否正常工作。
3、檢查吊籠垂直運行方向各接頭處有無突出物體。
4、嚴格檢查吊籠防墜器是否動作靈活、安全可靠，檢查各限位裝置是否正確，卷揚機的制動是否可靠。
四、井架的安全操作規程
1、操作人員必須受過專門培訓，經考試合格，方能操作運行。
2、開機要集中精力，嚴禁與人閑談。
3、運載不許超過1000kg。
4、必須平衡裝載，防止偏重。
5、隨時注意信號，遇事故和危險時應及時停車。
6、嚴禁吊籠上下載人。
7、當風速達到20m/s時，不得升機，并將吊籠降到最低位置。
8、下班后應把吊籠降到最低位置，切斷總電源，鎖好控制箱。

常州市龍騰機械化施工有限公司
2010.08.23

無錫市第一中學二期改擴建

食堂、宿舍樓

井架搭設、拆除施工方案

編制：　　　　　　　　　　　　
審核：　　　　　　　　　　　　
批準：

常州市龍騰機械化施工有限公司

2010年8月23日

井字架安裝任務書

徐延華架子班組，項目部現通知你班組負責5＃實訓樓工程的3#井架搭設與今后的拆除工作，請接任務書后速安排工人施工，并注意安裝過程中的安全。

江蘇武進建安城職院項目部

2009.11.02

無錫機電職業技術學校
新建活動中心工程
