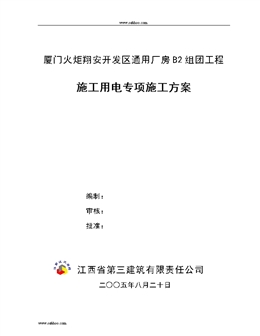

廈門火炬翔安開發區通用廠房B2組團工程
施工用電專項施工方案

編制：
審核：
批準：

江西省第三建筑有限責任公司
二○○五年八月二十日

目  錄

施工用電專項方案	1
1.1 編制依據	1
1.2 工程應用的規范、質量標準	1
1.3 工程概況	1
1.4 材料準備	5
1.5 勞動力準備	6
1.6 施工現場臨時用電計算	6
1.6.1 用電量計算	6
1.6.2 變壓器容量計算	7
1.6.3 配電導線截面計算	7
1.7 供電方案	9
1.7.1 末端開關箱設計方案	11
1.7.2 電焊機專用配電箱設計方案	13
1.7.3 分配電箱設計方案	13
1.7.4 照明配電箱設計方案	16
1.7.5 架空線路相序排列	16
1.7.6 接地與防雷	17
1.8 施工臨時用電安全管理	18

施工用電專項方案
1.1 編制依據
(1)廈門火炬翔安開發區通用廠房B2組團工程施工合同。
(2)廈門中建東北設計院設計的施工圖紙。

1.2 工程應用的規范、質量標準
（1）建設部頒發的《建設工程施工現場管理規定》
（2）國家頒布的現行有關規程、規范及驗評標準：
《建筑施工安全檢查標準》（JGJ59-99）
《建筑施工高處作業安全技術規程》（JGJ80－91）
《建筑工程施工現場供電用電安全規范》（GB50194－93）
《施工現場臨時用電安全技術規范》（JGJ46-2005）
 1.3 工程概況
1、建設規模
本工程為火炬翔安產業區通用廠房工程B2組團，本組團占地面積為33245㎡，投資額約11000萬元人民幣。共由15棟標準通用廠房組成，其中B25#和B26#廠房層數3層。B12#和B20#廠房5層數。B21#和B24#廠房層數4層。柱網間距7.8×8M，	底層層高5.5M，二層層高4.5M，標準層層高4.2M，五層的總高22.6M，四層的總高18.4M。其中B12#，B15#，B16#的基礎為靜壓管樁，其余均為獨立基礎。具體如下:B14#:占地面積為1581.5㎡，建筑面積約為7907.5㎡。B16#、B20#:單棟占地面積為1838.2㎡，單棟建筑面積約為9191㎡。B17#B18#:單棟占地面積為1838.2㎡， 單棟建筑面積約為9191㎡。B21#，B23#: 單棟占地面積為1649.4㎡，單棟建筑面積約為6597.6㎡B22# B24#: 單棟占地面積為1649.4㎡，單棟建筑面積約為6597.6㎡B12# B13#: 單棟占地面積為4641㎡，單棟建筑面積約為23380.3㎡。B15# B19#: 占地面積為3871.3㎡，建筑面積約為19535.4㎡。B25# B26#: 占地面積為739.9㎡，建筑面積約為2115.5㎡。建筑物分9種戶型：A1、A2、A2－1、A3、A3－1、B、C2、C2－1、D；其中A2和A2－1、A3和A3－1、C2和C2－1為對稱結構。詳見圖1－1，表1－1。

建筑戶型一覽表
表1－1
序號	棟號	戶型	建筑層數	建筑高度m	單體建筑面積m2
1	B12＃、B13＃	B	5	22.6	23380.3
2	B14＃	A1	5	22.6	7907.5
3	B15＃	C2	5	22.6	19535.4
4	B16＃、B20＃	A2	5	22.6	9191.0
5	B17＃、B18＃	A2－1	5	22.6	9191.0
6	B19＃	C2－1	5	22.6	19535.4
7	B21＃、B23＃	A3	4	18.4	6597.6
8	B22＃、B24＃	A3－1	4	18.4	6597.6
9	B25＃、B26＃	D	3	14.2	2115.5

圖1－1  總平面圖

2、施工現場環境
（1）施工現場供電電源（380V）已由業主引入工地范圍，并設置兩座變配電房；
（2）施工現場擬搭設兩間施工臨時用電配電房，配電房平面尺寸為3×4m2，位于B13＃樓和B26＃樓附近。如圖1－2所示。
（3）施工現場外圍東、南、西側均設有架空高壓線路。
（4）施工場地已平整，但回填土不密實，現場擬設置排水溝。
（5）施工現場需用電設備主要包括：
基礎階段：液壓式打樁機ZYC－600      2臺
潛水泵                10臺
蛙式（振動式）打夯機      15臺
鋼筋切斷機                 4臺
鋼筋彎曲機                  4臺
鋼筋冷拉機                  4臺
對焊機UNI100                4臺
砂漿攪拌機                   8臺
插入式振動器                 4臺
圓鋸機                      4臺
主體階段：塔吊QTZ63                  7臺
電渣壓力焊機MJH36A         8臺
鋼筋切斷機GJL40              8臺
鋼筋彎曲機GWQ40－4           8臺
鋼筋冷拉機                   4臺
對焊機UNI100                4臺
砂漿攪拌機UJZ325              25臺
插入式振動器HZ50           8臺
平板式振動器                   4臺
圓鋸機                      15臺
裝飾階段：井架                      20臺
電焊機BX1－125             8臺
瓷磚切割機               75臺
砂漿攪拌機                   25臺
液壓彎管機                 2臺
電動套絲機                   2臺
熱熔器                        30臺
施工用電計算時選取用電量最大的主體施工階段為對象。
3、施工機械設備表

計劃投入的主要施工機械設備表
表1－2

1.4 材料準備
本工程施工臨時用電線路變壓器至配電房、配電房至分配電箱均采用暗埋電纜方式，橫穿道路、障礙物等線路穿鋼管保護。分配電箱至末端開關箱采取架空線路。開關箱至用電設備線路采用架空或埋地敷設方式。
配電房設標準配電柜二臺，各施工段、塔吊、鋼筋模板制作加工棚、水電安裝工具棚等設置標準配電箱，每臺機械用電設備設置標準開關箱，樓層施工部位設置移動式標準開關箱。
臨時施工用電架空線路電桿采用杉圓木，每根長度大于7米，用于橫穿道路架設的需大于9米，梢徑不小于140mm；橫擔采用截面80×80mm2方木或L50×50×4角鐵支架，導線固定采用瓷鼓；架空導線采用BV型銅芯塑料線或BLV型鋁芯塑料線，開關箱至用電設備采用BXR型銅芯橡皮軟線，生活區照明用電線路采用銅芯塑料護套線。
1.5 勞動力準備
施工臨時用電線路安裝架設期間需電工4名，維護期間需電工4名。架設線路時，配備8名普工協助工作，維護階段配備4名普工協助。所有電工均需持證上崗，普工需要相關工作經驗。
1.6 施工現場臨時用電計算
本工程配電線路中，每臺變壓器至配電房一個回路，配電房至分配電箱四個回路，辦公、生活、照明分二個回路。
1.6.1 用電量計算
工地臨時供電包括施工及照明用電兩個方面，計算公式如下：

其中 P —— 計算用電量(kW)，即供電設備總需要容量；
            Pc —— 全部施工動力用電設備額定用量之和；
            Pa —— 室內照明設備額定用電量之和；
            Pb —— 室外照明設備額定用電量之和；
            K1 —— 全部施工用電設備同時使用系數；
                   總數10臺以內取0.75；10—30臺取0.7；30臺以上取0.6；
            K2 —— 室內照明設備同時使用系數，取0.8；
            K3 —— 室外照明設備同時使用系數，取1.0；

綜合考慮施工用電約占總用電量90%，室內外照明電約占總用電量10%，則有

        本例計算中K1=0.60；
        全部施工動力用電設備額定用量（變壓器至配電房）：
        ——-------------------———————————————————
        序號   額定功率(kW)   距離電源       機具名稱
        1       140.00        100.00        塔式起重機QTZ-60
        2       4.40          100.00        插入式振動器
        3       1.00          100.00        平板式振動器
        4       28.00         100.00        鋼筋切斷機(GJ-40)
        5       11.20         100.00        鋼筋彎曲機GJ7-40
        6       38.00         100.00        電渣壓力焊機
        7       15.00         100.00        交流電弧焊機
        8       15.00         100.00        1～1.5t單筒卷揚機
        9       4.80          100.00        200～325L砂漿攪拌機
        10      12.00         100.00        木工圓據機
        ——-------------------———————————————————

經過計算得到 P = 200.43kW。
1.6.2 變壓器容量計算
變壓器容量計算公式如下：

        其中 P0 —— 變壓器容量(kVA)；
             1.05 —— 功率損失系數；
             cos  —— 用電設備功率因素，一般建筑工地取0.75。
        經過計算得到 P0 = 1.4×200.43 = 280.61kVA。
1.6.3 配電導線截面計算
    1.按導線的允許電流選擇：
        三相四線制低壓線路上的電流可以按照下式計算：

        其中 Il —— 線路工作電流值(A)；
             Ul —— 線路工作電壓值(V)，三相四線制低壓時取380V。
    經過計算得到： Il = 2×280.61= 561.21A。
        對于不同類型的銅導線，其截面積分別為：
           XV22型銅芯橡皮電力電纜 —— 120.0mm
           BV型銅芯塑料線 —— 不能使用！
    2.按導線的允許電壓降校核：
        配電導線截面的電壓可以按照下式計算：

        其中 [e] —— 導線電壓降(%)，對工地臨時網路取7%；
              P  —— 各段線路負荷計算功率(kW)，即計算用電量；
              L  —— 各段線路長度；
              C  —— 材料內部系數，三相四線銅線取77.0，三相四線鋁線取46.3；
              S  —— 導線截面積(mm2)；
              M  —— 各段線路負荷矩(kW.m)。
        對于不同類型的銅導線，其截面積分別為：
            TJ型銅裸線 —— 16.0mm
            BX型銅芯橡皮線 —— 6.0mm
            BV型銅芯塑料線 —— 6.0mm
        我們選擇計算結果的最大值，得到如下結果：
        對于不同類型的銅導線，其截面積為：
          XV22型銅芯橡皮電力電纜 —— 120.0mm
配電房至攪拌站配電箱用電線路采用標稱截面積120mm2 XV22型銅芯電纜線。

1.7 供電方案
現場臨時供電按《施工現場臨時用電安全技術規范》（JGJ46－2005）設計并組織施工，供配電采用TN—S接零保護系統，按三級配電兩級保護設計施工，PE線與N線嚴格分開使用。接地電阻不大于4歐姆，施工現場所有防雷裝置沖擊接地電阻不大于30歐姆。開關箱內漏電保護器額定漏電動作電流不大于30毫安，額定漏電動作時間不大于0.1秒。

供電系統嚴格執行TN—S接零保護系統，系統圖如下：

TN－S接零保護系統圖
漏電保護器的接線方法如下（1為工作接地，2為重復接地）：

供電系統做到“三級配電，兩級保護”，施工機具嚴格執行“一機、一箱、一閘、一漏”標準要求。三級配電及設置距離示意圖如下：

1.7.1 末端開關箱設計方案
1.開關箱斷路器容量選擇
根據計算公式：

        本例計算中K1=0.75；
      全部施工動力用電設備額定用量：
 ——-------------------———————————————————        序號   額定功率(kW)   距離電源       機具名稱           1          35.00             3.00            塔式起重機QT-60A        ——-------------------———————————————————

經過計算得到 P = 32.55kW。
按導線的允許電流選擇：
     三相四線制低壓線路上的電流可以按照下式計算：

        其中 Il —— 線路工作電流值(A)；
             Ul —— 線路工作電壓值(V)，三相四線制低壓時取380V。
        經過計算得到 Il = 2×32.55 = 65.1 A。
     對于不同類型的銅導線，其截面積分別為：
            BX型銅芯橡皮線 —— 16.0mm2
            BV型銅芯塑料線 —— 16.0mm2
根據以上電流計算，末端開關箱應為如下設計方案：
根據計算結果并預留一些擴充容量，開關箱總斷路器容量為100安培，漏電斷路器容量為100安培。系統圖如下：

2.末端開關箱外形尺寸

1.7.2 電焊機專用配電箱設計方案
1.電焊機專用配電箱開關、插座容量選擇
豎向電渣壓力焊機 HSS--630   38KVA
HSS--630豎向電渣壓力焊機計算電流為：
根據公式P=SCOSø I=P/1.732UCOSø=38000/1.732×380×0.75=76.6（A）
根據以上電流計算，電焊機專用配電箱應為以下方案：
電焊機配電箱總空氣開關應為100A，一條100A回路，漏電開關100A。
2.電焊機專用配電箱外形尺寸詳見下圖：

1.7.3 分配電箱設計方案
1.分配電箱斷路器容量選擇
工地臨時供電包括施工及照明用電兩個方面，計算公式如下：
其中 P —— 計算用電量(kW)，即供電設備總需要容量；
Pc —— 全部施工動力用電設備額定用量之和；
Pa —— 室內照明設備額定用電量之和；
Pb —— 室外照明設備額定用電量之和；
K1 —— 全部施工用電設備同時使用系數；
總數10臺以內取0.75；10—30臺取0.7；30臺以上取0.6；
K2 —— 室內照明設備同時使用系數，取0.8；
K3 —— 室外照明設備同時使用系數，取1.0；
綜合考慮施工用電約占總用電量90%，室內外照明電約占總用電量10%，則有                         本例計算中K1=0.75；        全部施工動力用電設備額定用量：
——-------------------———————————————       序號   額定功率(kW)   距離電源       機具名稱        1       35.00         30.00         塔式起重機QT-60A        2       14.00         30.00         鋼筋切斷機(GJ-40)        3       5.60          30.00         鋼筋彎曲機GJ7-40        4       7.50          30.00         1～1.5t單筒卷揚機        ——-------------------———————————————經過計算得到 P = 57.75kW。
按導線的允許電流選擇：
     三相四線制低壓線路上的電流可以按照下式計算：

        其中 Il —— 線路工作電流值(A)；
             Ul —— 線路工作電壓值(V)，三相四線制低壓時取380V。
        經過計算得到 Il = 2×57.75 = 115.5 A。
     對于不同類型的銅導線，其截面積分別為：
            BX型銅芯橡皮線 —— 35.0mm2
            BV型銅芯塑料線 —— 35.0mm2
根據以上電流計算，末端開關箱應為如下設計方案：
根據計算結果并預留一些擴充容量，分配電箱總斷路器容量為150安培。
系統圖如下：
分配電箱總空氣開關為150A，一條100A回路，三條25A三相回路，三條15A單相回路，系統圖如下：

分配電箱外形尺寸如下：

1.7.4 照明配電箱設計方案
照明配電箱總空氣開關為100A，一條60A回路，三條15A單相回路，系統圖如下：

1.7.5 架空線路相序排列
1. 架空線路相序排列的觀測方向

2. 架空線路相序排列規定

（1）三相四線制線路相序排列            （2）三相五線制線路相序排列

（3）動力照明線路分兩橫擔架設相序排列

1.7.6 接地與防雷
施工臨時用電系統中電器設備的金屬外殼必須與專用保護零線連接，專用保護零線（簡稱保護零線）應由工作接地線、配電室的零線或第一級漏電保護器電源側的零線引出，保護零線（PE線）禁止接入熔斷器、斷路開關，應直接與配電箱、開關箱、用電設備金屬外殼作電氣連接。專用保護零線應由工作接地，電源側零線或總漏電保護器電源側的零線引出。
保護零線必須采用絕緣導線，本工程使用銅芯電纜線、銅芯塑料線或銅芯橡皮線：總電源至配電房不少于60mm2，配電房至分配電箱不少于16mm2 ，分配電箱至開關箱不少于5mm2，與電氣設備相連的保護零線可用不少于2.5mm2 絕緣多股銅線。
保護零線統一標志為綠/黃雙色線（如采購困難統一為黑色），在任何情況下不準使用綠/黃雙色線作負荷線。
重復接地體盡量采用與擬建物基礎鋼筋網作電氣連接，接地電阻值不大于4Ω，重復接地設置點為：①配電房內總配電柜；②鋼筋制作加工棚配電箱；③塔吊專用開關箱；④木工制作加工棚開關箱；

接地電阻測量方法：

接地?fù)u表通常使用ZC－8型和ZC－29型。前者具有三個端鈕（E、P、C）的可測量各種接地裝置和一般低阻值的導體；后者具有四個端鈕（C1、P1、C2、P2）的還可以測量土壤電阻。
防雷保護：施工現場塔吊或井架等設備頂端安避雷裝置，避雷針長度為1－2m，可用ø16圓鋼端部磨尖；避雷針保護范圍按60°遮護角防護。
1.8 施工臨時用電安全管理
1、管理規定
（1）本工程施工臨時用電采用TN—S系統，整個供電系統遵循“三級配電、兩級保護”。使用前必須經過項目部組織相關人員進行驗收，驗收合格后，方可投入使用。
（2）現場用電執行《施工現場臨時用電安全技術規范》（JGJ46—2005）規定，并滿足《建筑施工安全檢查標準》（JGJ59—99）要求。
（3）現場施工機具要做到“一機、一閘、一漏、一箱”，非專業施工人員不準隨便觸摸施工用電機具。
（4）現場施工人員未經允許不得隨意拖、接臨時用電線路，更不能隨意拆除接地保護線。
（5）施工前檢查供、用電設備是否正常，用電機具不允許“帶病”工作。
（6）嚴禁使用損壞的插頭、插座及絕緣老化的電纜電線。
（7）配電箱附近不能堆放易燃易爆物品，配電箱應放置在干燥地段，并且周圍要有足夠的操作場地。
2、施工現場臨時用電安全技術檔案
（1）臨時用電施工組織設計及修改施工組織設計的全部資料。
（2）技術交底資料。
（3）臨時用電工程檢查驗收表。
（4）接地電阻測定記錄。
（5）定期檢（復）查表（工地每月，公司每季進行一次）。
（6）電工維修工作記錄。
3、電工及用電人員
（1）電工必須經過按國家現行標準考核合格后，持證上崗工作。
（2）安裝、維修或拆除臨時用電工程，必須由電工完成，電工等級應同工程的難易程度和技術復雜性相適應
（3）上崗前按規定穿戴好個人防護用品。
（4）停用設備應拉閘斷電，鎖好開關箱。
（5）負責保護用電設備的負荷線，保護零線（重復接地）和開關箱。
（6）移動用電設備必須切斷電源，在一般情況下不許帶電作業，帶電作業要設監護人。
（7）按規定定期（每月）對用電線路進行檢查，發現問題及時處理，并做好檢查和維修記錄。
（8）應懂得觸電急救常識和電器滅火常識。
4、安全距離與外電防護
（1）外電線路（指施工現場臨時用電線路以外的任何電力線路）：
1）不得在外電架空線路下方施工、搭設臨時設施或堆放物件、架具、材料及其他雜物。
2）施工現場開挖溝槽邊緣與外電埋地電纜溝槽邊緣之間的距離不得小于0.5m。
3）在外電架空線路附近開挖溝槽時，必須會同有關部門采取加固措施，防止外電架空線路電桿傾斜、懸倒。
（2）安全距離：
 1）在建工程（包括腳手架）的外側與架空線路之間的最小安全距離1kv不小于4m，1～10kv不小于6m，35～110kv不小于8m。架空導線最大弧垂與施工現場地面最小距離≥4.0m與機動車道≥6.0m。
2）起重臂或被吊物邊緣與10kV的架空線路水平距離≥2m。
3）施工現場機動車道與外電架空線路交叉的最小距離1kv以下為6m，10kv以下為7m。
 （3）外電防護：
 1）達不到安全距離要求，必須采取防護措施，增設屏障、遮欄、圍欄或保護網，并懸掛醒目的警告標志牌。
 2）帶電體至遮欄的安全距離10kv應大于95cm，35kv應大于115cm.
 3）帶電體至柵欄（封閉）的安全距離10kv應大于30cm，35kv應大于50cm。
 4）在架設防護設施時，應有電氣技術人員或?qū)Ｂ毎踩珕T監護。
5）無法防護時必須采取停電，遷移線路或更改工程位置，否則不準施工。
5、供電線路
（1）架空線路
    1）架空線必須采用絕緣導線，必須架設在專用電桿上，嚴禁架設在樹木、腳手架及其他設施上。
    2）架空線路最小截面應滿足機械強度要求（絕緣銅線截面不小于10mm2），導線中的計算負荷電流不大于其長期連續負荷允許載流量。
    3）電線接頭：在一個檔距內，每層架空線接頭不得超過該層導線50％，且一根導線只允許一個接頭，跨越道路、河流檔距內不得有接頭。
    4）電桿檔距：最大不超過35m，線間距不得少于0.3m，上下橫擔間高壓與低壓1.2m，低壓與低壓0.6m，（橫擔選用附表于后）。
    5）電桿及埋設：電桿應選用鋼筋混凝土桿或木桿，其稍徑不得小于14cm，埋設深度為桿長的十分之一加0.6m。
    6）拉線：拉線宜用截面不少于Φ4×3的鍍鋅鐵絲、拉線與電桿的夾角慶在45～30度之間，埋地深度不少于1m，拉線如從導線之間穿過，應在高于地面2.5m處裝設拉線絕緣子。
7）室內配線：進戶線過墻應穿管保護，距地面不得少于2.5m，并采取防雨措施，室外應采用絕緣子固定。
8）架空線路必須有短路保護和過載保護措施。
（2）電纜線路：
1）施工現場采用五芯電纜，其中必須包含淡藍、綠/黃二種顏色絕緣芯線。淡藍芯線必須用作N線，綠/黃芯線必須用作PE線。
2）電纜干線應采用埋地或架空敷設，嚴禁沿地面明設，并應避免機械損傷和介質腐蝕。埋地電纜路徑應設方位標志。
    3）埋地電纜穿越建筑物、構筑物、道路、易受機械損傷的場所及引出地面從2m高度至地下0.2m處，必須加設防護套管。
4）架空電纜應沿墻壁或電桿設置，并用絕緣子固定，嚴禁使用金屬裸線作綁線。橡皮電纜的最大弧垂距地面不得小于2.5m。
5）電纜線路必須有短路保護和過載保護措施。
6、配電柜、配電箱及開關箱
（1）配電系統應設置配電柜或總配電箱、分配電箱和開關箱，實行三級配電。
室內總配電柜的裝設應符合下列規定：
    1） 配電柜正面的通道寬度，單劃不小于1.5m，雙列不少于2m，后面的維護通道為0.8m（個別部位不許少于0.6m），側面通道不少于1m。
    2）配電室的天棚距地面不低于3m。
    3）在配電室設置值班或檢修室時，距配電柜的水平距離大于1m，并采取屏障隔離。
    4）配電室門應向外開，并配鎖。
    5）配電箱的裸母線與地面垂直距離小于2.5m時，采用遮欄隔離，遮欄下面通道的高度不少于1.9m。配電裝置的上端距天棚不少于0.5m。
    6）裸母線應涂刷有色油漆，并應符合下表規定：
母  線  涂  色  表
相  別	顏  色	垂直排列	水平排列	引下排列
   L1（A）   	黃	上	后	左
   L2（B）   	綠	中	中	中
   L3（C）   	紅	下	前	右
   N  	淡藍

7）配電柜應裝設電源隔離開關及短路、過載、漏電保護電器。電源隔離開關分?jǐn)鄷r應有明顯可見分?jǐn)帱c。
8）配電柜應有編號，并應有用途標記。
9）配電柜或配電線路維修時，應掛停電標志牌。停、送電必須由專人負責。
    10）配電房的照明分別設置正常照明和事故照明。
   （2）配電箱和開關箱
1）每臺用電設備必須有各自專用的開關箱，嚴禁用同一個開關箱直接控制2臺及2臺以上用電設備（含插座）。
2）動力配電箱與照明開關箱宜分別設置，如合用一個配電箱，動力和照明線路應分路設置。
    3）總配電箱應設在靠近電源的地區，分配電箱應裝在用電設備或負荷相對集中的地區。分配電箱與開關箱的距離不得超過30m。開關箱與其控制的固定用電設備的水平距離不宜超過3m。
    4）配電箱、開關箱周圍應有足夠二人同時工作的空間和通道、不得堆放任何妨礙操作、維修的物品；不得有灌木、雜草。
    5）配電箱、開關箱應采用鐵板或優質絕緣材料制作。安裝應端正牢固，箱下底與地面的距離在1.3～1.5m之間。移動式開關箱應裝高在堅固的支架上，下底離地面0.6～1.5m。進出線必須采用橡皮絕緣電纜。
   6）配電箱、開關箱內的電器（含插座）應緊固在電器安裝板上，不得歪斜和松動。電線應用絕緣導線，剝頭不得外露，接頭不得松動。
   7）配電箱內的工作零線應通過接線端子板連接，并應與保護零線接線端子分設。
   8）箱體的金屬外殼應做保護按零（或接地），保護零線必須通過接線端子板連接。
   9）配電箱、開關必須防雨、防塵。導線的進線口和出線口應設在箱體的下底面，并要求上部為電源端，嚴禁設在箱體的上頂面、側面、后面或箱門處。
   10）進、出線應加護套分路成束并做防水彎，導線束不得與箱體進出口直接接觸。
11）配電箱的電器安裝板上必須分設N線端子板和PE線端子板。N線端子板必須與金屬電器安裝板絕緣；PE線端子板必須與金屬電器安裝板做電器連接。進出線中的N線必須通過N線端子板連接；PE線必須通過PE線端子板連接。
7、電器裝置的選擇
    1）配電箱、開關箱內的電器設備必須可靠完好，嚴禁使用破損、不合格的電器。熔斷器的熔體應與用電設備容量相適應。
2）總配電箱的電器應具備電源隔離，正常接通與分?jǐn)嚯娐罚约岸搪?、過載、漏電保護功能。
3）分配電箱應裝設總隔離開關、分路隔離開關以及總斷路器、分?jǐn)嗦菲骰蚩側蹟嗥鳌⒎致啡蹟嗥鳌?
4）開關箱應裝設隔離開關、斷路器或熔斷器，以及漏電保護器（若漏電保護器同時具備過負荷和短路保護功能，則可不設熔斷器或斷路器）。
    5）購置漏電保護器必須是國家定點生產廠或經過有關部門正式認可的產品?？偱潆娤渲新╇姳Ｗo(hù)器額定漏電動作電流應大于30mA，額定漏電動作時間不應大于0.1s，但其額定漏電動作電流與額定漏電動作時間的乘積不大于30mA?s。開關箱中漏電保護器額定漏電動作電流不應大于30mA，額定漏電動作時間不應大于0.1s。使用于潮濕和腐蝕介質場所的漏電保護器應采用防濺型產品，其額定漏電動作電流不應大于15mA，額定漏電動作時間不應大于0.1s。
6）配電箱、開關箱的電源進線端嚴禁采用插頭和插座做活動連接。
    7）對擱置已久重新使用或連續使用的漏電保護器應逐月檢測其特性，發現問題及時修理或更換。
8）漏電保護器應裝設在總配電箱、開關箱靠近負荷的一側，且不得用于啟動電氣設備的操作。
9）施工現場停止作業1小時以上時，應將動力開關箱斷電上鎖。
8、照明
    1）在一個工作場所內，不得只裝設局部照明。
    2）在正常濕度時，選用開啟式照明器（一般燈具）。
    3）在潮濕或特別潮濕的場所，選用密閉型防水防塵照明器或配有防水燈頭的開啟式照明器。
    4）照明變壓器必須使用雙繞組型安全隔離變壓器，嚴禁使用自耦變壓器。
    5）照明器具和器材的質量應合格，不得使用絕緣老化工破損的器具和器材。
    6）在特殊場所照明應使用安全電壓照明器，在潮濕和易觸及帶電體場所電壓不大于24V，在特別潮濕的場所和導電良好的地面或金屬器內工作照明燈電壓不得大于12V。
7）照明系統使用三相負荷平衡，其中每一單相回路上，燈具和插座數量不宜超過25個，負荷電流不宜超過15A。
8）照明燈具的金屬外殼必須做保護零。單相照明回路的開關箱（板）內必裝設漏電保護器，實行左零右火制。
     9）室外燈具距地面不得低于3m，室內不低于2.5m。
10）電器、燈具的相線必須經開關控制，不得將相線直接引入燈具；
11）不得把照明線路掛設在腳手架以及無絕緣措施的金屬構件上，移動照明導線應采用電纜線，不宜采用其他軟線。手持照明燈具應使用安全電壓，照明零線嚴禁通過熔斷器。
12）對夜間影響飛機或車輛通行的在建工程及機械設備，必須設置醒目的紅色信號燈，其電源應設在施工現場總電源開關的前側，并設置外電線路停止供電時的應急自備電源。
9、使用與維護：
1）配電箱、開關箱應有名稱、用途、分路標記及系統接線圖。箱門應配鎖，由專人負責。
2）配箱、開關箱每月檢查維修一次，必須由專業電工進行。檢查維修時必須按規定穿戴好絕緣鞋、手套，必須使用電工絕緣工具，并做檢查、維修記錄。
   3）送電操作過程：總配電箱----分配電箱----開關箱；
      停電操作過程：開關箱----分配電箱----總配電箱（出現電器故障的緊急情況除外）。
    4）配電箱、開關箱內不得放置任何雜物，并應保持清潔。
 5）熔斷器的熔體（保險絲）更換時，嚴禁用不符合規格的熔體或其他金屬裸線代替。漏電保護器每天使用前應啟動漏電試驗按鈕試跳一次，試跳不正常時嚴禁繼續使用。

網友評論 more

施工方案最新內容

11-28
