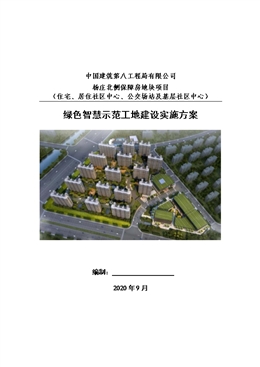

中國建筑第八工程局有限公司
楊莊北側保障房地塊項目
（住宅、居住社區中心、公交場站及基層社區中心）

綠色智慧示范工地建設實施方案

編制：
2020年9月

目錄
前言	3
一、項目概況	3
1.1建設內容	3
1.2 組織機構	3
1.3人員分工	3
二、綠色智慧示范工地方案建設目標	3
三、綠色智慧示范工建設思路	3
四、綠色智慧示范工地平臺總體設計及規劃	3
4.1 設計依據	3
4.2 設計目標	3
4.3設計原則	3
4.4 BI指揮中心	3
五、綠色智慧示范工地平臺功能介紹	3
軟件部分	3
5.1安全管理系統	3
5.2機械設備管理	3
5.3人員管理	3
5.4智慧黨建	3
硬件部分	3
5.5環境監測及噴淋聯動（揚塵管控）	3
5.6水電無線節能監測及能效管理系統（綠色施工）	3
5.7智能無線煙霧感應報警系統（綠色施工）	3
5.8塔吊安全運行監測系統（危大工程監測預警）	3
5.9塔吊吊鉤可視化系統（危大工程監測預警）	3
5.10卸料平臺監測系統（危大工程監測預警）	3
5.11施工電梯監測系統（危大工程監測預警）	3
5.12臨邊防護缺失監測系統（高處作業防護）	3
5.13智能感應危險區域報警系統（防護預警）	3
5.14視頻監控系統	3
5.15VR體驗（智能創新）	3
5.16AI人工智能（視頻圖像識別）（智能創新）	3
5.17人員定位系統	3
5.18智慧工地平臺拼接聯動大屏系統（智能創新）	3
六、綠色施工策劃及措施	3
6.1  綠色施工目標	3
6.2 綠色施工具體措施	3
七、價值與效益分析	3
7.1 解決管理的知曉權、透明權	3
7.2 評優創杯、樹立品牌	3
7.3 防范風險、降本增效	3

前言
為深入貫徹落實《省政府關于深化建筑業改革發展的意見》(蘇政發(2017)I51號)精神和《2020年南京市綠色智慧示范片區建設實施方案》（寧建質字（2020）337號），有序推進南京市綠色智慧片區建設工作，切實提高項目施工現場安全生產和文明施工管理水平，我項目部制定了《2020年楊莊北側保障房地塊項目（住宅、居住社區中心、公交場站及基層社區中心）綠色智慧示范工地建設實施方案》。
一、項目概況
1.1建設內容
本項目依據國家和地方智慧工地相關政策，圍繞人員管理、質量管理、安全管理、設備管理、綠色管理、材料管理、危大工程管理和智能化管理等模塊進行智慧工地建設。同時為保證項目實施的及時性、可靠性和先進性，在選擇各模塊子系統時，優先選用公司自主研發、且經過市場成熟應用的子系統軟件和硬件，對接系統優先選用市場主流和知名品牌。
1.2 組織機構
為保證本工程能夠準確、規范地建設智慧工地，項目部成立以項目經理為組長的智慧工地施工執行小組，各組員按既定的職責完成智慧工地日常管理工作，公司技術、安全、信息化部門負責協調、幫扶、監督。
組長：朱俊杰
副組長：呂有本、單啟勇、齊欣
組員：傅國強、王萬濤、王金鑄、張浩
1.3人員分工
為了保證智慧工地的施工，現將執行小組成員的職責進行以下具體交排：
組長堅決執行國家政策、法規及企業有關規章制度，全面負責智慧工地的生產指揮、行政管理。同時負責配備項目部的人、財、物資源，組織建立、建全智慧工地施工的工程質量、安全、防火保證體系，并定期向主管部門領導匯報工作。
副組長對施工生產中的安全、質量等方面技術問題全面負責，并協助項目經理加強智慧工地施工的全面管理。同時負責智慧工地的日常生產，并監督各成員的日常工作是否成功完成。
組員傅國強主要負責：系統的施工過程及日常運行中所遇到的一切技術問題。
組員張浩主要負責：項目部各位成員培訓如何使用管理平臺。維持整個智慧云系統的日常運行。
組員王金鑄主要負責：勞務人員實名制管理系統的日常運行，以及勞務人員的資料
組員王萬濤主要負責：提供人員完成各自施工區段內的智慧工地系統的施工，配合其他組員的日常工作，以及監督各班組不得隨意損壞成品。
二、綠色智慧示范工地方案建設目標
全天候的實時監控管理：通過信息技術，移動APP，提供全天候的人員、安全、質量、物聯、進度等監管及服務，輔助公司、項目全方位的了解現場施工情況，推進標準化流程，提高項目管理水平，提高人員工作效率；
全天候的智能監控：基于智慧工地物聯網云平臺，對接施工現場智能硬件傳感器設備，利用云計算、大數據的技術，對所檢測采集到的數據進行分析處理、可視化呈現、多方提醒等方式實現對建筑工地全方位的智能監控；
全方位的智能分析：通過崗位級應用軟件、智能硬件端實時監測采集工地施工現場的人員、安全、質量等各環節的運行，基于大數據技術，對海量數據智能分析和風險預控，輔助管理人員決策管理，提高效率；
通過物聯網技術結合先進的通信、計算機及網絡技術、同時結合項目實際管理需要，研發符合自身的綜合信息化平臺。實現以“數據為核心”規范“兩項”標準（硬件標準、數據標準），打造“三項能力”（感知能力、決策預測能力、創新能力），實現“四個智慧化”（管理智慧化、生產智慧化、監控智慧化、服務智慧化）即智慧工地的最終目標。
三、綠色智慧示范工建設思路
綠色智慧示范工地分為管理智慧化、生產智慧化、監控智慧化、服務智慧化四個板塊 ，采用一個集成平臺，共計36個子系統，并在工地主入口建造智慧工地數字展廳，利用數字展廳的窗口效應，充分展示智慧工地建設方面的成果和科技引領能力，不斷提升公司社會綜合競爭力。
具體智慧工地系統分類如下表1：
表1     綠色智慧示范工地系統分類表
系統分類	序號	系統名稱	明細	實施階段
智慧工地平臺	1	智慧工地系統平臺	BI數據展示大屏+智慧工地APP+智慧工地PC端	施工全過程
軟件應用模塊	2	安全管理系統	安全隱患排查系統模塊	施工全過程
			安全作業管理模塊	施工全過程
			安全驗收管理模塊	施工全過程
			重大危險源管理模塊	施工全過程
	3	機械管理系統	機械設備管理模塊	施工全過程
	4	人員管理系統	工人實名制管理模塊	施工全過程
			人員安全教育模塊	施工全過程
			行為安全之星系統模塊	施工全過程
	5	智慧黨建系統	企業文化及黨建模塊	施工全過程
智能硬件	1	環境監測系統模塊（配噴淋聯動裝置）	綠色施工	施工全過程
	2	智能用水監測模塊		施工全過程
	3	智能用電監測模塊		施工全過程
	4	智能煙霧感應報警模塊		施工全過程
	6	塔吊安全運行監測系統	安全施工	主體階段
	7	塔吊吊鉤可視化系統		主體階段
	8	卸料平臺監測系統		主體階段
	9	施工電梯安全監測系統		主體階段
	13	勞務門禁一卡通系統	智能臨建	施工全過程
	14	視頻監控系統		施工全過程
	16	生活區“五福WIFI”管理平臺		施工全過程
	21	智慧工地二維碼信息技術應用	施工輔助	施工全過程
	22	大體積混凝土無線測溫系統		主體階段
	23	試塊標準養護室監控系統		施工全過程
	27	BIM+VR體驗	智能創新	施工全過程
	28	AI人工智能（視頻圖像識別）		施工全過程
	30	人員定位系統		施工全過程
	32	智慧工地平臺拼接聯動大屏系統		施工全過程
四、綠色智慧示范工地平臺總體設計及規劃
4.1 設計依據
本方案的研究實施主要從以下行業標準及相關技術文件出發
《建筑施工高處作業安全技術規范》(JGJ80-2016)
《建筑施工扣件式鋼管腳手架安全技術規范》(JGJ130-2011)
《安全防范工程技術規范》(GB50348-2018)
《智能建筑設計標準》GB/T50314-2006
《民用建筑電氣設計規范》JGJ/T16-2008
《建筑與建筑群綜合布線系統工程設計規范》GB/T50311-2007
《建筑與建筑群綜合布線系統工程驗收規范》GB/T50312-2007
《視頻安防監控工程設計規范》GB50395-2007
《入侵報警系統工程設計規范》GB50394-2007
《安全防范工程技術規范》GB50395-2007
《出入口控制系統工程設計規范》GB50396-2007
《民用閉路電視監視系統工程技術規范》(GB50198-94)
《視頻安防系統技術要求》（GB/T367-2001）
《起重機械安全規程》（GB60672010）
《起重機試驗規范和程序》（GB-T5905-2011）
《低壓成套開關設備制造規范》（GB 7251.1-2005）
《起重機超載保護裝置》（GB12602-2009）
《起重機設計規范》GB3811-2008）
《塔式起重機(安全裝置規定部分) 》（GB5031-2008）
《出入口控制系統工程設計規范》（GB50396-2007）
《安全防范系統通用圖形符號》（GA/T74-2000）
4.2 設計目標
綜合應用BIM和云大物移智等數字化技術，對施工現場“人機料法環”等關鍵要素做到全面感知和實時互聯，實現施工項目管理的數字化、系統化、智能化，最終驅動施工項目管理轉型升級的整體解決方案。根據項目需求，涵蓋了多領域多層次的相關應用。
4.2.1實現資源整合
利用系統運行管理平臺整合并改造內部現有的各項分系統，為工程建設管理提供基礎數據服務，同時建立共享交換長效機制，保持?jǐn)?shù)據的實時性、科學性和完整性，并為各部門之間的數據共享交換提供管理服務，解決信息孤島問題，避免重復投資、科學合理利用現有資源。
4.2.2提供應用支撐
通過系統運行管理平臺的建設，形成數據中心和服務中心，為智慧工地、資源管理、管理協同和工地應急指揮等業務應用提供基礎的應用支撐。
4.2.3完善管理服務
通過系統運行管理平臺的建設，對安全、質量、物資、進度、人員考勤、環境監測、視頻監控等服務信息分類，滿足施工現場各層次人員的服務需求，將各個相關的信息通過對種方式進行發布，提供綜合信息查詢服務
4.2.4輔助領導決策
通過系統運行管理平臺的建設以及各部門現有信息整合的基礎上，通過數據預警及分析為領導決策提供報表、圖形等方式的數據分析和綜合研判信息，輔助領導進行決策。
4.3設計原則
4.3.1安全性
系統包含一個完整的業務信息管理流程，涉及多個信息處理環節，系統嚴格地限定各級使用者的訪問權限和操作權限，并具備良好的抵抗外部各種沖擊的能力和災難恢復能力，以保證系統的正常運行及信息的安全、保密、完整。
4.3.2靈活性和擴展性
本系統的數據源于施工現場各片區、分場傳感器數據、監控攝像頭及人員定位便攜終端等。因此本系統建設的原則之一是能夠靈活地適應數據源的變化。另外，基于用戶或業務領域可能存在特殊的要求，本系統可以通過靈活的方式采集信息和對外提供信息。
而隨著系統使用者的需求、系統規模、時間的推移等發生變化，系統在建設過程中充分考慮靈活組織與存儲信息，以增強系統擴展能力。系統功能的增強、增加不會引起系統總體架構上的變動。
4.3.3可靠性
系統時時刻刻都在處理著大量的業務數據，特別是大量實時數據的傳遞非常重要。任何時刻的系統設備故障都有可能帶來重大損失，為了滿足需求，本系統具備很高的穩定性和可靠性。保證故障發生時系統能夠提供有效的失效轉移或快速恢復等性能。
4.3.4開放性
現有的數據采集系統、數據傳輸系統、各業務系統等能夠相互之間能夠互聯互通，集成目前大多是的智能硬件，提供完全符合業界標準的、主流的接口。
4.3.5集成性和實用性
系統運行管理平臺的建設可以充分體現業務特點，充分利用現有資源，合理配置系統軟硬件，保護用戶投資。著眼建成后的使用與未來技術發展方向，具有良好的擴展能力，系統對組織架構和業務流程的變動具備低敏感性和優秀的支持性能，當組織機構或業務流程發生變動時，系統如需變更，變更手段應簡單易行。
4.4 BI指揮中心
通過BI指揮中心平臺實現智慧工地統一部署、統一維護、統一運行監控、統一集成展現，拒絕信息孤島，實現設備聯動，協同工作，多方共享，可根據項目實際情況靈活配置所需應用和設備。
智慧工地平臺登入界面如圖1所示

圖1  智慧工地平臺登入界面
智慧工地平臺的項目信息可通過電腦端和手機端展示出來。以電腦端為例，平臺信息展示的第一項為指揮中心，包含項目概況、人員管理、機械管理、工程進度、IOT物聯監測、質量管理和安全管理等項目信息，如圖2：

圖2  智慧工地管理平臺指揮中心BI大屏
勞務管理頁面基于勞務工人實名制，將工人的單位、工種、考勤、安全教育、個人信息、信用評價等錄入系統，在工人進工地的同時，統計出勤人員。計劃用工與實際用工偏差，各工區人員分布，防止用工短缺；按照實際考勤記錄，實時核實工人工資，工人能夠通過APP查看、核對，確保工資及時發放；如圖3。

圖3 智慧工地管理平臺人員管理BI界面
機械管理頁面基于“一機一檔”，從設備總覽、設備隱患、關鍵節點、資料預警、設備作業時長統計等方面對設備從進場、作業、退場全過程的管理；同時對關鍵作業重點關注；對出現的隱患、作業時長進行統計、分析；對后續問題的處理提供輔助決策，以及設備的使用效率，給出合理的使用建議。如圖4

圖4 智慧工地管理平臺機械管理BI界面
安全管理頁面，安全員在檢查的過程中，通過手機APP收集信息，上傳至大數據中心，按區域、按時間、按分包單位、按責任人分別進行質量、安全問題數量統計和整改，對重點部位進行持續追蹤?？偨Y(jié)出項目建設過程中的薄弱點和隱患點，為后續項目建設提供有力支撐。如圖5

圖5 智慧工地管理平臺安全管理BI界面
綠色施工界面對工地現場的溫度、濕度、PM2.5、PM10、風力、風向、噪音、污水等環境信息進行實時監測，按照各環境要素設置限值，進行超限值預警，實現自動噴淋，加強相關智慧管理。監測工地總用水量、用電量，同時，使用太陽能等清潔能源，進行綠色施工；通過智能硬件實時抓取數據，及時預警，全天候的監管項目。如圖6。

圖6 智慧工地管理平臺綠色施工BI界面
智慧黨建頁面，公司、項目黨組織結構展示，目前思想建設情況，及時貫徹黨的思想，以及企業文化，形成有效的人才培訓，以及企業關懷；落實每一項工作，確實做到位群眾服務。如圖7。

圖7智慧工地管理平臺智慧黨建BI界面
智慧工地平臺手機APP端，方便項目管理人員隨時隨地了解項目的最新情況，通過手機端輔助項目人員工作，提高工作效率；實現數據的實時、準確的抓取。
智慧工地管理平臺手機端數據如圖8所示。

圖8 智慧工地管理平臺手機APP端
五、綠色智慧示范工地平臺功能介紹
軟件部分
5.1安全管理系統
系統介紹：系統由“智慧安全平臺+安全業務管理+安全數據庫”組成。 從4個維度實現安全風險管控，分別為源頭管理、過程管理、結果管理、物聯硬件。安全數據庫可對工作進行指導建議并形成標準化，同時簡化操作。系統用戶包含集團、公司、項目，可實現項目對分包方的管控?；谙到y(tǒng)數據分析可得出業務數據分析（安全風險管控情況）、工作考核分析（人員履職情況）、預警分析（重要風險提前預警）、管理建議分析（符合企業自身特點），形成公司自身“數據資產”。系統架構圖，如圖9

圖9系統組織架構圖

5.1.1現場安全管控-安全隱患排查系統

圖10 安全隱患排查web、APP端示意圖
應用效果描述：
（1）各項目各人員安全檢查計劃制定并落地執行；
（2）安全隱患排查、隱患整改、隱患復查過程跟蹤記錄；
（3）安全管理平面圖應用，清晰獲知檢查區域、隱患點高效工作；
（4）安全隱患預警逐級推送，控制隱患在項目層級中及時解決；
（5）實現安全檢查工作統計、安全隱患整改統計、安全隱患預警統計、隱患類型統計、隱患等級統計、分包安全管理統計等；
（6）實現公司層安全檢查報表、隱患整改報表、安全管理工作不同層級、時限等多維度導出打??；
（7）實現“安全日志”自動生成，并自動上傳等功能。
5.1.2現場安全管控-重大危險源管理

圖11 重大危險源示意圖
應用效果描述：
（1）根據重大危險源名錄自動生成監管任務，安全員定期提交監管數據；
（2）根據分部分項隱患庫(至少有6000多條數據，后期可不斷完善添加)建立監管任務，有效識別危險等級，做到分級管可控，有效把控公司所有項目整體安全情況。
（3）通過風險源預識別，風險源評價指南，結合LECD判斷風險源等級，在平面圖對風險源進行集中管控。
（4）對工程中有重大風險的施工進行重點監管，生成統計報表，通過風險源類別、檢查、整改情況對于該部位風險情況進行分析，支撐管理者決策有針對性的加強部署安全管理措施。

5.1.3現場安全管控-安全作業

圖12  安全作業流程圖
應用效果描述：
（1）作業申請、條件檢查驗收、過程檢查監督，全過程安全管理；
（2）作業條件驗收依照指導表進行精準高效驗收，促進安全標準化；
（3）作業驗收通過后，自動生成作業檢查任務保證作業過程安全管控；
（4）作業管理臺賬自動生成，實現危險作業地點、類型、責任分包單位進行安全管理；
（5）作業表單管理，動火證申請表、動火證等相關表單導出打?。?
（6）安全管理平面圖應用，清晰獲知檢查區域、隱患點高效工作；
（7）各維度數據統計分析，支持管理決策。
5.1.4現場安全管控-安全驗收

圖13 安全驗收流程示意圖
應用效果描述：
（1）項目施工人員線上提交驗收申請表，多方協同高效驗收；
（2）內置驗收過程指導庫，輔助驗收人員精準高效驗收；
（3）驗收過程整體表單導出打印；
（4）各維度驗收數據統計，各項報表導出打?。?
5.2機械設備管理
5.2.1機械設備管理-特種設備安全管理

圖14 機械管理app端
應用效果描述：
（1）設備現場管理工作計劃制定、設備檢查計劃、設備維保計劃制定；
（2）設備進場資料跟蹤管理，資料完成反饋及預警提示；
（3）完成情況實施統計展示；
（4）設備現場多方協同檢查及維護保養協同；
（5）設備隱患（安全隱患、維保隱患）線上整改，自動生成整改單；
（6）設備檢查、維保、隱患整改過程跟蹤及預警提示；
（7）APP、web端關于設備管理各維度數據統計分析；
5.2.2機械設備管理-特種人員管理

圖15 特種人員管理明細
應用效果描述：
（1）特種作業人員“三證合一”線上錄入系統，生成人員電子檔案；
（2）特種作業人員證件缺失預警、過期預警；
（3）特種作業人員安全教育、安全技術交底管理，實現教育實時記錄；
（4）特種作業人員在場履歷自動歸類；
（5）特種作業人員管理數據綜合統計；
5.3人員管理
5.3.1勞務人員管理-行為安全之星

圖16 行為安全之星BI界面
應用效果描述：
（1）人員通過APP進行快速上報，項目人員APP確認、指派整改、驗收責任人，形成閉環，提高整改效率，縮短時間周期。
（2）人員可通過系統進行“匿名舉報”增加安全隱患提交的可實現性；
（3）項目管理人員可通過“主動觀察”“隱患識別”等方式進行積分發放；
（4）通過系統APP將勞務人員進行積分兌換、排名查看，平安班組排名查看；
5.3.2人員管理-人員安全教育

圖17 人員安全教育流程圖
（1）通過系統，制定一段時間內的安全教育計劃，并按照某一安全教育類型準備安全教育內容，并將計劃提前通過系統發送給相關人員。解決了安全教育內容不明確、通知不及時等情況。
（2）安全教育過程采用實名制簽到、對安全教育現場進行視頻、語音、圖片等多媒體方式進行記錄；可以實現安全教育的在線考試，系統自動批閱試卷。解決了安全員履職檔案證據不足、安全教育考試繁瑣等問題。
（3）每一次安全教育的全過程，包括工友實名制簽到、安全教育現場情況、工友的考試成績，對安全教育的評價等都會詳細地記錄在系統中，支持一鍵導出\打印，為基層安全員的履職情況提供強有力的證明。
5.4智慧黨建

圖18 智慧黨建BI界面
（1）智慧黨建模塊，可根據公司、項目需求，進行定制，實時傳達和貫徹企業文化，以及黨建工作，對外展示宣傳的亮點。
硬件部分
5.5環境監測及噴淋聯動（揚塵管控）
5.5.1 環境監測系統
系統介紹：對施工現場的溫度、濕度、PM2.5、PM10、風力、風向、噪音進行24小時不間斷實時監測，并把監測數據傳入云服務器系統進行數據分析，當揚塵超標時自動啟動施工現場細水霧噴淋，控制粉塵，降低粉塵濃度，改善施工現場環境，對促進安全生產，維護環境衛生等有重要作用。

圖19 系統組成及原理圖                     圖20 系統安裝圖
實施方案：根據項目施工現場情況確定安裝環境監測設備的位置、數量，對PM2.5、PM10、噪聲、風力、溫度、濕度進行實時監測，并將監測數據實時上傳至智慧工地管理平臺。
應用效果描述：
（1）現場架設環境監測儀，led屏幕可實時顯示pm2.5、pm10、溫度、濕度、風速、風向、噪音數據；
（2）通過接入智慧工地系統、可實時查看各項監測數據。
（3）通過智慧工地系統可設置報警值、預警值通過APP推送預警信息。
（4）通過數據采集匯總生成可直觀的數據統計分析圖表，支持綠色施工管理決策。
應用注意要點：
（1）現場安裝位置根據現場情況及要求而定。
（2）要考慮當?shù)丨h(huán)保監督單位、安監站等他們的需求，有可能指定品牌或者要求項目接入他們的系統。
（3）環境監測儀所監測的模塊也可根據實際情況選擇。
（4）如需加入噴淋聯動裝置需保證品牌的統一性。
5.5.2 噴淋聯動
系統介紹：通過安裝智能電磁閥，以物理網技術，實現手機APP端、智慧工地云平臺對接，實現互聯互通；實現了通過遠程電腦端、手機APP端控制自動噴淋，同時還可以根據設置閥值，超過閥值自動開啟噴淋，從而達到智慧化管理。

圖21 自動噴淋效果圖
功能應用說明：
（1）加裝噴淋聯動裝置連接環境監測儀，可通過設定啟動值實現現場噴淋自啟動。
（2）通過接入智慧工地系統，實現系統遠程操控。
（3）系統可自動記錄噴淋數據（啟動次數、啟動時間）。
應用注意要點：
（1）噴淋聯動裝置目前有兩種：1.只是單純連接環境監測儀，不接入系統。2.可連接環境監測儀、也可接入系統。
（2）噴淋聯動裝置需考慮品牌的統一性。
（3）噴淋設施由項目做好后，噴淋聯動裝置安裝在總開關處。
5.6水電無線節能監測及能效管理系統（綠色施工）
系統介紹：本系統主要由數據采集層通過電能表、能量表、水表等獲取各回路的電耗及其相關電力參數、能量消耗和水耗等能源信息。再由數據傳輸層把能源數據轉換成TCP/IP協議格式上傳至節能管理監控系統數據庫服務器。數據存儲層可以對能耗數據進行匯總、統計、分析、處理和存儲，由數據展示層對存儲層中的能耗數據進行展示和發布。

圖22 現場安裝設備圖                    圖23 水電監測BI界面

圖24系統組成及原理圖
實施方案：在辦公區、生活區、施工現場各區域總表處安裝智能遠傳水表，實現用水量實時監測、統計、分析。在各箱式變壓器高壓柜處安裝智能化遠傳集抄電表，對各區域用電實時監測、統計、分析，大幅提高管理效率。
功能應用說明：
（1）安裝智能水表實現用水量實時監測；
（2）通過接入智慧工地實現用水量實時監測；
（3）智慧工地系統實時記錄數據并進行數據統計分析，對用水異常，進行預警。
（4）安裝智能電表實現用電量統計、漏電監測預警報警、電纜溫度監測預警報警；
（5）通過接入智慧工地實現用電量實時監測、漏電實時預警、電纜溫度的實時監測預警報警；
應用注意要點：
（1）建議在現場布設水路管道時同時安裝智能水表模塊；
（2）如補裝智能水表裝置需和現場明確各項數據以及需要派遣專業人員事先考察現場（較為麻煩）；
（3）實際應用過程中由于對現場人員培訓不到位，可能會導致人員惡意損毀的問題。
（4）現場安裝前需明確各用電數據，從而配備對應的設備（互感器）；
（5）保證安裝位置在未來施工階段無嚴密性遮擋；
（6）應用過程中需要定時的安排人員進行巡視檢查。
5.7智能無線煙霧感應報警系統（綠色施工）
系統介紹：施工現場對于煙霧、防火等管控嚴格，普遍存在難于管理，無法實時監測、監管；突發情況對項目損失無法估計；因此，使用此系統，通過對施工現場的情況，進行煙感探測器進行布點，通過4G無線網絡的傳輸方式，電腦端、手機端能夠了解現場具體情況，同時接受預警，進行遠程預警及遠程控制操作。

圖25 系統拓?fù)鋱D
實施方案：根據施工現場的重點區域，進行煙霧感應系統的布設；需要對布設的煙感探測器進行位置編號，進行定點；需要對4G無線網絡基站進行布設，保障信號覆蓋。
功能應用說明：
（1）加裝無線煙感報警系統實現煙霧感應實時預警報警，并實現精確房間位置預警；
（2）實現手動報警，遠程終端及時預警（APP、短信）提示并在現場聲光報警。
（3）通過接入智慧工地實時監控生活區煙感報警情況、火災預警情況；
（4）智慧工地系統實時記錄數據并進行數據統計分析。
（5）通過數據提煉輸出輔助管理數據（各房間在時間段內的報警情況）
應用注意要點：
（1）安裝工作由我方人員在項目現場進行安裝調試，項目配合即可；
（2）建議半年進行設備檢修維保；
（3）避免工人惡意損壞、故意遮擋等問題；
（4）應用過程中需要定時的安排人員進行巡視檢查。
5.8塔吊安全運行監測系統（危大工程監測預警）
系統介紹：該系統是適用于動臂與平頭塔機，基于傳感器技術、嵌入式技術、數據采集技術、數據融合處理、無線傳感網絡與遠程數據通信技術，高效率地實現建筑塔機單機運行和群塔干涉作業防碰撞的實時安全監控與聲光預警報警功能。

圖26  系統各傳感器安裝位置及功能圖          圖27塔機駕駛室里的畫面
實施方案：根據項目情況，確定安裝數量；由于群塔作業，大型機械管理難度大，安全隱患多，通過運用塔吊運行監管系統，實現塔機運行區域安全防護、群塔防碰撞、塔機防超載、塔機防傾翻等功能，能夠提供塔機安全狀態的實時預警，實時動態遠程監管、遠程報警和遠程告知，從而確保的塔機安全運行。

圖28  塔吊監測實施監測BI界面
功能應用說明：
（1）加裝塔吊安全監測系統實現對塔吊防碰撞的預警報警、塔吊超載的預警報警；
（2）實現對塔吊吊重、幅度、回轉、高度、力矩、風速的實時監控預警。
（3）接入智慧工地系統實現塔吊遠程監控、實時查看運行數據。
（4）智慧工地系統實現對每臺塔吊的實時監測、數據及時記錄實現“云端黑匣子”作用。
應用注意要點：
（1）安裝前需確認現場塔吊位置、塔吊型號、和項目上確認安裝時間；
（2）每臺設備安裝市場平均為兩個小時，需現場配合；
（3）塔吊監測系統在應用過程中隨著時間的關系，相關數據存在不準確的問題，且目前無有效手段確保數據準確性；
（4）塔吊加節頂升后續要同步數據在監測設備上，否則出現預警錯誤的問題；
（5）避免塔吊司機、租賃方惡意損壞等問題；
（6）應用過程中需要定時的安排人員進行巡視檢查。
5.9塔吊吊鉤可視化系統（危大工程監測預警）
系統介紹：在塔吊關鍵位置上安裝有高清攝像頭，駕駛室部署顯示屏，操作通過顯示屏能直觀觀察到各攝像頭的視頻信息，從而協助司機進行現場操作，杜絕隔物吊和盲吊。

圖29 塔機駕駛室里的畫面            圖30系統各傳感器安裝位置及功能圖
實施方案：確定吊鉤可視化安裝位置，移動小車上或者大臂前臂前端；安裝高清攝像頭，確定4G無線網橋的安裝位置，出現異常時便于處理；保障信號正常，同時地面端硬盤錄像機能夠很好的接收塔上實施監控畫面，接入智慧工地云平臺，實施監測預警。
功能應用說明：
（1）加裝塔吊吊鉤可視化系統，輔助塔吊司機進行引導操作，輔助項目人員實現遠程管控；
（2）吊鉤可視化攝像頭實現自動對接吊鉤，輔助司機精準操作。
（3）并對主卷揚機、福卷揚機加裝專項攝像頭，實現全方面監控。
（4）實現對司機室的遠程監控，避免司機違規操作，通過拾音裝置記錄信號工塔吊司機的對話，方便時候追溯。
（5）接入智慧工地系統實現塔吊吊裝遠程監控、駕駛室遠程監控。
應用注意要點：
（1）安裝前需確認現場塔吊位置、塔吊型號、和項目上確認安裝時間；
（2）每臺設備安裝市場平均為三個小時，需現場配合；
（3）在安裝過程中需要塔吊司機進行配合操作，避免單人安裝。
（4）避免塔吊司機、租賃方惡意損壞等問題；
（5）應用過程中需要定時的安排人員進行巡視檢查；
（6）塔吊加節頂升后續要同步數據在監測設備上，否則出現預警錯誤的問題；
（7）避免塔吊司機、租賃方惡意損壞等問題；
（8）應用過程中需要定時的安排人員進行巡視檢查。
5.10卸料平臺監測系統（危大工程監測預警）
系統介紹：本系統可實時監控施工電梯運行中防沖頂、防蹲底、前后門及天窗的開關狀態、運行速度、樓層提示、司機認證；實現遠程PC及手機實時、歷史數據查詢及司機信息查看，為施工電梯運行安全提供保障。

圖31系統各傳感器安裝位置及功能圖
功能應用說明：
（1）加裝卸料平臺監測系統實現對卸料平臺重量實時監測；
（2）及時預警報警超載問題，聲光警示周邊相關人員。
（3）接入智慧工地系統實現卸料品臺實時載重監測。
（4）智慧工地系統實現對每臺籠梯的實時監測、數據及時記錄實現“云端黑匣子”作用。
應用注意說明：
（1）目前市場內的卸料平臺監測系統還處于未成熟階段，可以保證實時數據的準確性，但是在計算方式方面存在問題（風力影響）；
（2）監測系統內部自身的問題反饋機制不健全，可能會引起安全事故。
（3）應用過程中需要定時的安排人員進行巡視檢查。
5.11施工電梯監測系統（危大工程監測預警）
系統介紹：本系統可實時監控施工電梯運行中防沖頂、防蹲底、前后門及天窗的開關狀態、運行速度、樓層提示、司機認證；實現遠程PC及手機實時、歷史數據查詢及司機信息查看，為施工電梯運行安全提供保障。

圖32  系統組成及原理圖                    圖33  項目實施圖

圖34  施工電梯智慧工地BI展示界面
功能應用說明：
（1）加裝施工電梯監測系統實現安全監測預警、黑匣子，拍照，身份識別，人數識別等多項功能；
（2）實時監測施工電梯的載重、人數、速度（防墜）、高度限位、門鎖狀態、導軌架傾斜、軌道障礙物、籠內視頻監控、操作人員身份管理；
（3）實現系統出現危險、電梯啟動運行時、電梯達到目標層時均會自動發出語音播報系統，提醒司機和勞務人員；
（4）接入智慧工地系統實現籠梯遠程監控、實時查看運行數據。
（5）智慧工地系統實現對每臺籠梯的實時監測、數據及時記錄實現“云端黑匣子”作用。
應用注意要點：
（1）每臺設備安裝市場平均為兩個小時，需現場配合；
（2）在安裝過程中需要塔吊司機進行配合操作，避免單人安裝。
（3）保障視頻信號傳輸裝置（無線網橋）在現場的傳輸，充分考慮施工進度問題。
（4）避免施工電梯司機、租賃方惡意損壞等問題；
（5）應用過程中需要定時的安排人員進行巡視檢查。
5.12臨邊防護缺失監測系統（高處作業防護）
對于施工現場臨邊及洞口區域，安裝定型化防護欄桿，采用防護欄桿自動監測系統通過局域網方式將信號接收裝置連在一起，如果當施工現場發生欄桿被拆除，信號接收裝置檢測到對應位置處信號發射裝置閉合回路斷開，監測系統數據平臺自動提示報警，于第一時間將之反饋給相應責任人，防患未然。

圖41 臨邊防護系統實現安裝圖
5.13智能感應危險區域報警系統（防護預警）
系統介紹：本系統是由一對紅外對射主機、處理器主機、警燈、警鈴組成。與原有臨邊硬性防護相結合可以達到雙重保障的效果。本系統與傳統相比優點是：傳統邊界硬性防護雖然能起到防護作用，但無法對危險區域進行有效的劃分和界定，在硬性防護受損的情況下，如有本實用新型危險區域警示系統，則可大大降低危險事故的發生。

圖42 智能報警系統實現安裝圖
應用注意說明：
（1）紅外對射探頭要選擇合適的響應時間；太短容易引起不必要的干擾，如小鳥飛過，小動物穿過等；太長會發生漏報。
（2）實際安裝過程中，需要根據現場實際情況進行安裝及調整；
5.14視頻監控系統
系統介紹：本系統可實時、直觀的提供現場信息，對于提高管理水平，監控生產情況，加強治安保衛，消除安全隱患，防止意外發生都有著不可代替的重要作用，是建筑施工步入現代化管理的重要標志之一。本系統做到了傳輸距離無界限，監控方便；監控畫面切換簡便快捷；圖像影像存取簡便容易；一個設備取代了傳統的畫面分割處理器、控制器和錄像機三大件，大大降低了綜合成本；本系統還具有WEB SERVER功能，使管理層身處異地也能隨時掌握施工現場的生產狀況，方便管理。

圖43系統組成及原理圖                     圖44   監控室

圖45電腦端視頻多界面查看              圖46 結合平面圖標點查看
應用效果描述：
（1）將項目安裝在現場的所有視頻監控點接入至智慧工地管控中心，實現一個平臺統一監控；
（2）實現公司層級通過智慧工地管控系統，實時查看監管各項目現場視頻監控；
（3）實現與各項目現場平面圖進行結合，更加清晰的通過監控管控項目。

5.15VR體驗（智能創新）
系統介紹：VR安全體驗管理系統把建筑工地的實景轉換到虛擬場景中，可以直接體驗如電擊傷害、高空墜落、洞口墜落、腳手架傾斜等安全事故發生的原因及過程以達到安全教育的目的；也可以對施工過程中各構件定位、排布、做法、標準、屬性等信息進行直觀的查看等。體驗者戴上VR設備，即可體驗到現場的虛擬場景，施工人員可以通過虛擬場景模擬，有效避免施工時的安全事故。

圖47 VR模擬各種傷害                       圖48VR設備
5.16AI人工智能（視頻圖像識別）（智能創新）
系統介紹:基于計算機視覺技術，深度神經網絡技術，通過對大量的安全帽數據進行訓練，開發迭代出安全帽識別模型，將其部署在工廠、工地信息系統服務器端，配合現場攝像頭，實現對作業人員的安全帽自動識別與檢測、火焰識別、非法翻越越界等。

圖49安全帽識別、車牌識別、行為識別、越界識別示意圖
功能應用說明：
（1）目前工地應用比較多的是安全帽智能識別、車輛識別、非法越界、火焰
識別、人臉識別等；
（2）安全帽智能識別可對進入作業區域的人員進行自動識別：若檢測到人員
未佩戴安全帽，可立即報警，報警信號同步推送至管理人員；
（3）越界檢測算法基于計算機識別技術，配合現場攝像頭，自動識別危險區
域，如人員越界可立即報警，確保員工的人身安全。危險區域可包括如輸煤皮帶、碎煤機等等。
（4）火焰監測算法適用于工地，商場，超市，等任何有火災隱患的場所，可
用于室內室外多種復雜環境。
5.17人員定位系統
系統介紹：通過基于zigbee、rfid等物聯網新技術，系統實現對生產現場人員的實時定位和軌跡跟蹤，為項目提供一個實時的現場人員和環境風險管控手段，為項目增加一雙透視眼和順風耳，大幅提升風險管控能力

圖50 系統拓?fù)鋱D

圖51人員定位系統及設備
應用效果描述：
（1）通過現場定位基站的加裝識別專屬的“智能安全帽”實現人員精確定位；
（2）實現現場管理人員活動軌跡查看（30分鐘主動刷新顯示）；
（3）通過大屏幕可實現對人員位置的實時精準定位。
（4）實現對危險區域闖入提示報警。
5.18智慧工地平臺拼接聯動大屏系統（智能創新）
系統介紹：液晶拼接墻既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意組合（M×N），更可以采用液晶拼接技術實現積木式、球星安裝。根據不同的客戶對拼接系統提出的系統規模、尺寸和應用要求，選擇合適的產品和拼接方式，滿足系統的應用需求。通過RS-232通訊接口來控制圖像控制器來實現任意組合顯示模式的切換、信號的切換等。 可以根據用戶對輸入信號的要求，選擇不同的視頻處理系統，實現VGA、復合視頻、S-VIDEO、YPBPR/YCBCR、DVI/HDMI信號、IP網絡信號的輸入，滿足不同使用場合，不同信號輸入的需求。可以通過控制軟件，實現各種信號的切換、拼接成全屏顯示、任意組合顯示、圖像拉伸顯示、圖像漫游顯示、圖像疊加顯示等。

圖52 3×3拼接屏                           圖53 觸控一體機
六、綠色施工策劃及措施
6.1  綠色施工目標
綠色施工目標
節材與材料資源利用	1）科學合理的規劃施工用地，各類材料的堆放位置做到事先計劃。最大限度地縮短場內運輸距離，盡可能避免二次搬運。
2）根據施工進度、庫存情況等合理安排材料的采購、進場時間和批次，減少庫存。
3）現場建立材料管理臺賬，記錄材料進貨日期和價格，建立領料耗用制度，并在施工過程中監督材料使用情況，遏制浪費，節約材料。
4）積極選用綠色建材，做到高能低耗。
5）確保商品砼利用預算準確，并在每次澆筑砼前安排好余料使用計劃。
6）采用多種定型化器具，選用耐用、維護與拆卸方便的周轉材料；用預制混凝土道板，代替現澆混凝土路面，實現臨時道路的周轉使用，節約混凝土，降低成本。
7）設置樓層垃圾回收系統用于收集建筑垃圾。引進粉碎機械對建筑垃圾進行粉碎用于臨時道路的修筑。
8）各類施工組織設計、方案及其它耗紙量較大資料編制完成后均采用雙面復印。對施工現場辦公室內在使用過程中留下的單面廢紙進行2次利用。
節水與水資源利用	1）對整個施工現場及生活區用水進行計量管理，制定獎懲措施，遏制浪費。
2）合理收集工程污水、生活污水及自然降水，利用排水溝，并砌制沉淀池和蓄水池，架設水泵及水管，作為消防、廁所沖洗、臨時道路灑水降塵、現場澆灌綠化及機具和車輛沖洗使用。
3）標養室內設置自動噴淋系統，杜絕直接澆水養護，在保證養護質量的前提下節約水資源。
4）基坑降水階段，采用地下水作為攪拌、養護、沖洗和部分生活用水。
節能與能源
利用	1）在各項施工活動和工序中，做好電機節能、余熱利用、能量系統優化、綠色照明、辦公節能以及節能監測等工作。
2）優先使用節能、高效、環保的施工設備和機具。
3）采用低能耗施工工藝，充分利用可再生清潔能源。
4）做好工人生活區巡查，杜絕空房間亮燈，開空調等浪費現象。
5）現場及生活區均設置電表，并專人負責記錄，發現浪費查明原因及時整改。
節地與土地資源保護	1）制定施工現場及生活區平面布置圖，合理、充分利用原有建筑物、構筑物、道路、管線為施工生產服務。
2）施工現場物料堆放應緊湊，施工道路宜按照永久道路和臨時道路相結合的原則布置，減少土地占用。
3）需選擇第二場地進行材料堆放、材料加工時，應優先考慮利用荒地、廢地或閑置的土地。
4）合理規劃臨時道路及永久道路的位置，形成環形道路。
5）根據實際情況制定開挖土方的回填計劃，并在土方開挖過程中減少對土地的擾動，保護周邊自然生態環境。
環境
保護	1）施工現場噪聲達到 GB12523-2011《建筑施工場界噪聲限值》規定的控制指標要求。
2）生產、生活污水達標排（放按地方要求）。
3）固體廢棄物分類存放率達 95%，有毒有害儲值率 95%可回收，利用率95% 。
4）施工照明的透光方向集中在施工范圍內。
5）施工現場目測揚塵高度不超過1米，運輸無灑漏 。
6）重大環境污染事故發生率為0。
6.2 綠色施工具體措施
序號	內容	具體措施	施工階段	備注
1	環境保護	固體廢棄物回收利用技術	施工全過程
		施工道路自動噴灑防塵裝置	施工全過程
		施工現場防揚塵自動噴淋技術	施工全過程
		高空噴霧防揚塵技術	主體階段
		施工車輛自動沖洗裝置的應用	施工全過程
		食堂隔油池	施工全過程
		新型高頻、變頻振搗棒	主體階段
2	節水	洗車用水重復利用	施工全過程
		自動噴霧降塵系統應用	施工全過程
		混凝土養護節水技術	主體階段
		雨水、廢水回收再利用技術	施工全過程
		微電腦感應沖水裝置應用	施工全過程
3	節地	可移動式臨時廁所	主體階段以后
		可周轉式鋼材廢料池	主體階段以后
		推拉大門	施工全過程
4	節材	可周轉圓木模板	主體階段
		鋼筋集中數控加工技術	主體階段
		中建箱式板房應用	施工全過程
		定型化移動燈架應用技術	施工全過程
		可周轉洞口防護欄桿應用技術	基坑階段
		基坑定型馬道	基坑階段
		可重復使用的標準化塑料護角	施工全過程
		可持續周轉臨邊防護	施工全過程
		利用廢舊材料加工定型防護	施工全過程
		管線綜合排布技術	機電安裝階段
		風管的優化節材措施	機電安裝階段
5	節能	無功率自動補償裝置應用	施工全過程
		太陽能路燈節能環保技術	施工全過程
		LED 臨時照明技術	施工全過程
		工人生活區36V低壓照明	施工全過程
		限電器在臨電中的應用	施工全過程
		項目部熱水供應的節能減排	施工全過程
		現場塔吊鏑燈定時控制技術	施工全過程
		工地宿舍配電技術	施工全過程
		空氣源熱泵輔助加熱技術	施工全過程
		太陽能生活熱水應用技術	施工全過程

七、價值與效益分析
7.1 解決管理的知曉權、透明權
通過數據流和視頻流的有效抓手解決傳統管理模式中的信息不對稱、不透明以及時限性的問題，幫助我們建企和項目部在項目管理過程中有絕對的知曉權和透明權，變“人防”為“技防”。
7.2 評優創杯、樹立品牌
面對當前經濟新常態下中國建筑企業的生存環境和管理模式的變革環境，及互聯網技術在建筑領域的不斷深化應用的大趨勢，各省市監管部門相繼出臺了數字工地建設的指導意見，其中數字工地建設成為評優創杯的重要組成部分。
同時提供可視化的方式將施工實況展現于業主面前，向客戶展現工地的建設規劃和進度，提升品牌影響力，達到開拓市場的宣傳效果。
7.3 防范風險、降本增效
通過強有力的監管，能更加規范整個項目的建筑施工質量安全，減少施工過程中的安全事故降低企業的不必要經濟損失。
通過揚塵監測的治理改善的環境，提升工地業的發展，揚塵治理可以降低因霧霾天氣造成的施工暫停等問題帶來的經濟損失。
勞務實名制管理規范了整個勞務用工的全過程，勞務實名制用工管理系統全面對標“建筑工人實名制管理辦法”要求，系統結合人臉識別、二維碼、大數據等技術，實現對勞務人員從信息登記、勞務進場、安全教育、綜合交底、智慧派工、考勤統計、工資結算的全過程管控，通過系統實時掌握勞務施工進度及動態實際成本，從企業層面全面防范勞務實名制管理后企業在經營管理、合同管理、工資支付、成本管控、項目應用領域的管控風險。

網友評論 more

施工方案最新內容

08-18
