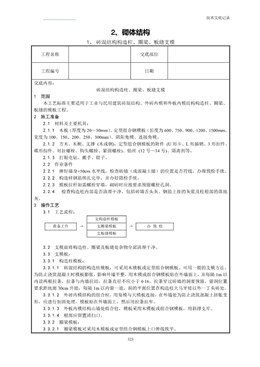

技術交底記錄
2、
323
砌體結構
1、磚混結構構造柱、圈梁、板縫支模
工程名稱交底部位
工程編號 日期
交底內容：
磚混結構構造柱、圈梁、板縫支模
1 范圍
本工藝標準主要適用于工業與民用建筑磚混結構、外磚內模和外板內模結構構造柱、圈梁、
板縫的模板工程。
2 施工準備
2.1 材料及主要機具：
2.1.1 木板（厚度為20～50mm）、定型組合鋼模板（長度為600、750、900、1200、1500mm，
寬度為100、150、200、250、300mm）、陰陽角模、連接角模。
2.1.2 方木、木楔、支撐(木或鋼)，定型組合鋼模板的附件(U 形卡、L 形插銷、3 形扣件、
碟形扣件、對拉螺栓、鉤頭螺栓、緊固螺栓)、鉛絲(12 號～14 號)、隔離劑等。
2.1.3 打眼電鉆、搬手、鉗子。
2.2 作業條件
2.2.1 彈好墻身+50cm 水平線，檢查磚墻（或混凝土墻）的位置是否符線，辦理預檢手續。
2.2.2 構造柱鋼筋綁扎完畢，并辦好隱檢手續。
2.2.3 模板拉桿如需螺栓穿墻，砌磚時應按要求預留螺栓孔洞。
2.2.4 檢查構造柱內部是否清理干凈，包括磚墻舌頭灰、鋼筋上掛的灰漿及柱根部的落地
灰。
3 操作工藝
3.1 工藝流程：
支構造柱模板
準備工作 → 支圈梁模板 → 辦 預 檢
支板縫模板
3.2 支模前將構造柱、圈梁及板縫處雜物全部清理干凈。
3.3 支模板：
3.3.1 構造柱模板：
3.3.1.1 磚混結構的構造柱模板，可采用木模板或定型組合鋼模板。可用一般的支模方法。
為防止?jié)仓炷習r模板膨脹，影響外墻平整，用木?；蚪M合鋼模板貼在外墻面上，并每隔1m 以
內設兩根拉條，拉條與內墻拉結，拉條直徑不應小于φ16。拉條穿過磚墻的洞要預留，留洞位置
要求距地面30cm 開始，每隔1m 以內留一道，洞的平面位置在構造柱大馬牙槎以外一丁頭磚處。
3.3.1.2 外磚內模結構的組合柱，用角模與大模板連接，在外墻處為防止?jié)仓炷翑D脹變
形，應進行加固處理，模板貼在外墻面上，然后用拉條拉牢。
3.3.1.3 外板內模結構山墻處組合柱，模板采用木模板或組合鋼模板，用斜撐支牢。
3.3.1.4 根部應留置清掃口。
3.3.2 圈梁模板：
3.3.2.1 圈梁模板可采用木模板或定型組合鋼模板上口彈線找平。
技術交底記錄
324
工程名稱交底部位
工程編號 日期
3.3.2.2 圈梁模板采用落地支撐時，下面應墊方木，當用木方支撐時，下面用木楔楔緊。用
鋼管支撐時，高度應調整合適。
3.3.2.3 鋼筋綁扎完以后，模板上口寬度進行校正，并用木撐進行定位，用鐵釘臨時固定。
如采用組合鋼模板，上口應用卡具卡牢，保證圈梁的尺寸。
3.3.2.4 磚混、外磚內模結構的外墻圈梁，用橫帶扁擔穿墻，平面位置距墻兩端24cm 開始
留洞，間距50cm 左右。
3.3.3 板縫模板：
3.3.3.1 板縫寬度為4cm，可用50mm×50mm 方木或角鋼作底模。大于4cm 者應當用木板
做底模，宜伸入板底5～10mm 留出凹槽，便于拆模后頂棚抹砂漿找平。
3.3.3.2 板縫模板宜采用木支撐或鋼管支撐，或采用吊桿方法。
3.3.3.3
4
支撐下面應當采用木板和木楔墊牢，不準用磚墊。
質量標準
4.1 保證項目：模板及其支架必須具有足夠的強度、剛度和穩定性，其支撐部分應有足夠的
支撐面積，如安裝在基土上，基土必須堅實，并有排水措施。對濕陷性黃土必須有防水措施；對
凍脹性土必須有防凍融措施。
4.2 基本項目：
4.2.1 模板接縫處應嚴密，預埋件應安置牢固，縫隙不應漏漿，應小于l.5mm。
4.2.2 模板與混凝土的接觸面應清理干凈，模板隔離劑應涂刷均勻，不得漏刷或沾污鋼筋。
4.2.3 允許偏差項目見表4-1。
磚混結構模板允許偏差表4-1
允許偏差
檢驗方法
單層、多層 多層大模
1 軸線位移：柱、梁 5 5 尺量檢查
2 標 高 ±5 ±5 用水準儀或拉線和尺量檢查
3 截面尺寸：柱、梁 +4 -5 ±2 尺量檢查
4 每層垂直度 3 3 用2m托線板檢查
5 相鄰兩板表面高低差 2 2 用直尺和尺量檢查
6 表面平整度 5 2 用2m靠尺和楔形塞尺檢查
7 預埋鋼板中心線位移 3 3 拉線和尺量檢查
5 成品保護
5.1 在磚墻上支撐圈梁模板時，防止撞動最上一皮磚。
5.2 支完模板后，應保持模內清潔，防止掉入磚頭、石子、木屑等雜物。
5.3 應保護鋼筋不受擾動。
6 應注意的質量問題
6.1 構造柱處外墻磚擠鼓變形，支模板時應在外墻面采取加固措施。
6.2 圈梁模板外脹：圈梁模板支撐沒卡緊，支撐不牢固，模板上口拉桿碰壞或沒釘牢固。澆
筑混凝土時設專人修理模板。
6.3 混凝土流墜：模板板縫過大，沒有用纖維板、木板條等貼牢；外墻圈梁沒有先支模板后
澆筑圈梁混凝土，而是先包磚代替模板再澆筑混凝土，致使水泥漿順磚縫流墜。
6.4 板縫模板下沉：懸吊模板時鉛絲沒有擰緊吊牢，采用鋼木支撐時，支撐下面墊木沒有楔
技術交底記錄
325
工程名稱交底部位
工程編號 日期
緊釘牢。
7 質量記錄
本工藝標準應具備以下質量記錄：
7.1
7.2
模板分項工程預檢記錄。
模板分項工程質量評定資料。
技術負責人： 交底人： 接交人：
