1、路基設計圖；

2、杭州至長沙鐵路客運專線路基工程設計詳圖集；

3、《客運專線鐵路路基工程施工技術指南》

4、《客運專線路基工程施工質量驗收暫行標準》

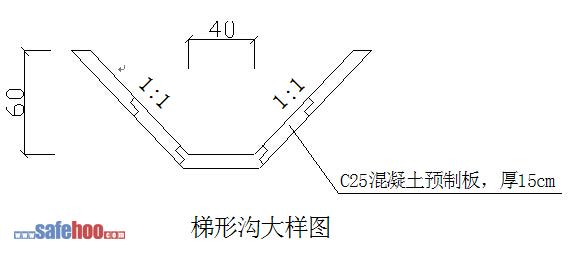

梯形排水溝采用C25混凝土預制塊砌筑的梯形溝,深0.6m,底寬0.4m,厚0.15m，溝兩側坡度均為1:1,預制塊每節長0.5m。預制塊與預制塊之間施工縫采用M10砂漿勾縫抹平，縫寬1cm。路堤坡腳與排水溝間成4%坡面，將路基兩側排水排入梯形溝中。





1、施工準備

測量放線定好排水溝的位置，并按設計要求設置排水方向及坡度。按放樣點位及標高撒白灰線，并采用人工配合挖機進行開挖，基坑開挖前將地面大致整平。

2、安裝

預制構件砌筑時，應先用M10水泥砂漿找平溝底，再將預制構件砌筑平穩，預制塊拼裝采用掛線進行，預制件應拼裝平順，M10水泥砂漿粘貼密實，接縫咬合完好。每安裝10-15m設置一道寬2cm的伸縮縫，伸縮縫采用瀝青麻筋填塞。水溝鋪砌應密實、平順、整齊、無滲漏水，溝內無積水，無淤塞。

 3、質量標準

路堤地段排水溝質量標準如下表：
