? 水力止逆閥是煤氣發生爐的一個附件，安裝在爐底給風箱前面，主要為防止煤氣倒流至空氣管道中，與空氣混合生成爆炸性氣體，而發生危險。

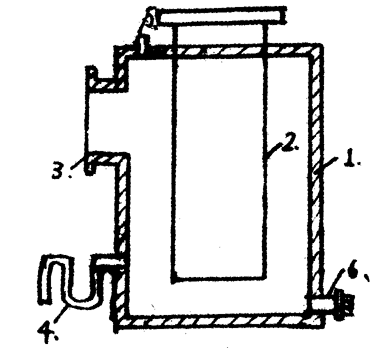

??? 水力止逆閥由鋼板焊成，見圖1。

???

?? 1 外殼；2 空氣管；3 混合氣出口；4 雙U型管；5 給水管；6 排污管

??? 圖1 水力止逆閥

??? 空氣管浸入工作水面以下100mm左右。水力止逆閥的水位對保證煤氣發生爐安全生產有重要作用。使用時，它的水位經常變化，其原因：①雙U型管堵塞，致使水力止逆閥滿水；②止逆閥內溫度較高，蒸發部分水分；③空氣沖破水封，帶水進入爐底。因此，在正常情況下，雙U型管應保持溢流，保持水位。
