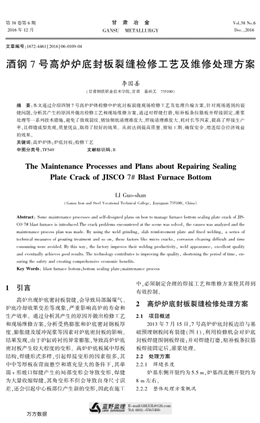

第38 卷第6 期
2016 年12 月
甘　肅　冶　金
GANSU　METALLURGY
Vol.38 No.6
Dec.,2016
文章編號:1672-4461(2016)06-0109-04
酒鋼7 號高爐爐底封板裂縫檢修工藝及維修處理方案
李國善
(甘肅鋼鐵職業技術學院,甘肅　嘉峪關　735100)
摘　要:本文通過介紹酒鋼7 號高爐爐體檢修中爐底封板裂縫現場檢修工藝及處理自編方案,針對現場遇到的裂
縫問題,分析其產生的原因并做出檢修工藝和現場維修方案,通過對焊縫打磨,貼補板條拉筋板并焊接固定,灌漿
處理等一系列技術措施,避免了微觀裂紋、銹蝕徹底清理難度大、焊接清理難度大、耗時長等因素,提高了焊接生產
率,且焊縫成型美觀,質量優良,取得了較好的效果。從而達到提高質量、縮短工期、確保安全、增進綜合經濟效益
的效果。
關鍵詞:高爐爐體;爐底封板;檢修工藝
中圖分類號:TF549　　　　　　　文獻標識碼:B　
The Maintenance Processes and Plans about Repairing Sealing
Plate Crack of JISCO 7# Blast Furnace Bottom
LI Guo-shan
(Gansu Iron and Steel Vocational Technical College, Jiayuguan 735100, China)
Abstract: Some maintenance processes and self-designed plans on how to manage furnace bottom sealing plate crack of JISCO
7# blast furnace is introduced.The crack problems encountered at the scene was solved, the causes was analyzed and the
maintenance process plan was made. By using the weld grinding, slab reinforcement plate and fixed welding, a series of
technical measures of grouting treatment and so on, these factors like micro cracks, corrosion cleaning difficult and time
consuming were avoided. By this way, the factory improves their welding productivity, weld appearance, excellent quality
and eventually achieves good results. The technology contributes to improving the quality, shortening the period of time, ensuring
the safety and creating comprehensive economic benefits.
Key Words: blast furnace bottom;bottom sealing plate;maintenance process
1　引言
高爐出現爐底密封板裂縫,會導致局部漏煤氣、
爐底冷卻效果變差等現象,嚴重影響高爐的壽命和
生產效率。通過分析其產生的原因并做出檢修工藝
和現場維修方案,分析受熱膨脹和爐底密封鋼板厚
度、膨脹縫及緩沖泥漿等因素對爐底密封板的影響。
結果發現,由于爐缸磚襯的異常膨脹,導致高爐爐底
密封板產生較大程度的變形。高爐爐底板屬中厚板
結構,焊縫形式多樣,引起焊接變形的因素很多,其
中中等厚板在背面懸空和填充量大的條件下,其單
面v 形坡口焊縫產生的局部變形會導致變形,焊縫
為大量收縮焊縫,其角變形不但會導致自身尺寸誤
差,還會引起中心板部位產生新的變形,因此在施工
中,必須制定合理的焊接工藝和維修方案使其得到
有效控制。
2　高爐爐底封板裂縫檢修處理方案
2.1　項目概述
2013 年7 月15 日,7 號高爐爐底封板邊沿與基
礎預埋鋼板間有裂縫(圖1),利用檢修機會對爐底
封板焊縫圍鋼板焊接;并對焊縫打磨,貼補板條拉筋
板焊接固定后,灌漿處理。
2.2　處理方案
2.2.1　焊縫長度
爐基東側開裂約為5.5 m,爐基西北側開裂約為
8 m 左右。
2.2.2　整體處理方案概況
萬方數據
圖1　焊縫開焊示圖
⑴檢修施工空間清理(雜物、渣鐵、泥土等)。
⑵焊接施焊位置清理(焊道表面及兩側各50
mm 之內金屬表面)。
　　⑶開裂焊縫補焊(貼板條搭接焊補,焊接焊縫
加強筋)。
⑷對封板與圍護板間的環縫用板條貼補焊接
后,間隔400 mm 用L 型筋板焊接固定;對于封板與
圍護板、預埋板間的裂縫,先用板條將圍護板與預埋
板找齊焊接后,再用L 型筋板焊接固定。
2.3　焊接方案
由于焊縫開裂均寬已經達到20 ~30 mm,且開
裂的焊縫邊緣存在微觀裂紋,且已被銹蝕,采用清理
后補焊,存在兩大缺陷:一是微觀裂紋和銹蝕被徹底
清理的難度大,氣割,坡口打磨,且焊道根部間隙大
(20~30 mm),極難保證焊接質量。二是清理的位
置狹小,因此清理難度大、耗時時間長,無法短期內
完成任務。故采取清理裂紋兩側各80 mm,然后貼
板條進行搭焊焊接,環縫搭接焊接完畢,間隔400
mm 焊接加強筋板的焊補方式進行處理(圖2)。
圖2　爐底封板焊接示意圖
2.4　焊補順序
2.4.1　提前下料
開裂焊縫搭接補焊所用板條;加強焊縫用“L”
形加強筋(圖3)。
　?、虐鍡l:材質16Mn;厚度16 mm;單件長1~2
m;寬度120 mm;總長20 m。
⑵加強筋:材質16Mn;厚度20 mm;形狀及尺
寸詳見圖3;總數量60 件。
要求:氣割下料后,將焊渣徹底清理干凈,焊接
位置不得有油污、油漆、泥土銹蝕等,60%露出金屬
光澤。圖3　L 型筋板圖
110 　 　 　 　 　 　 　 　 　 甘　 肅　 冶　 金　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 　 第38 卷
萬方數據
2.4.2　焊前準備( 焊接、氣割設備、施工場地、材料
運輸?shù)?
⑴爐基雜物清理,清理施工通道,清理施焊部位
積存的爐渣、爐料,露出焊補區域。
⑵個別部位搭設施工平臺和爬梯。
⑶根據人員及工種數量,安裝焊機、角向磨光
機、風鏟等,拉設氣割設備。
⑷將提前下好的材料、焊接材料倒運到現場,并
妥善保管。
2.4.3　焊接施工
⑴待現場達到施焊條件后(環境煤氣檢測達
標:25ppm 以下;崗位相關清理完畢,辦理完手續),
施工人員進入現場。
⑵崗位人員對施焊位置進行閉水,以便檢修人
員進行焊接作業。
⑶用角向磨光機清理開裂焊縫兩側各80 mm
范圍內的爐基封板和爐基水冷管圍護結構,使母材
金屬70%露出金屬光澤(對于殘余焊肉較高部位可
以先氣割清理,后打磨)。
⑷跨越開裂焊縫貼提前準備好的板條(2.4.1 條
中準備的)。
⑸焊工施焊作業,完成板條與封板間的平角焊
縫,及板條與圍護板間的仰角焊縫。建議兩條焊縫
交替焊接,避免板條翹起,焊縫可采用分段退焊。要
求:所有焊腳Kf =16 mm,根部保證熔深(圖3)。
⑹板條焊接完畢,檢查板條間的連接立縫,以及
爐底水冷管圍護板之間的立縫,仔細清理,無坡口的
切割坡口,然后施焊,并保證與板條間的氣密性。
⑺清理、檢查已焊完的焊道。然后均勻間隔組
對“L”形加強筋板,并完成施焊。
要求:所有焊腳Kf =16 mm,根部保證熔深。
2.5　澆注
⑴澆注時用振動棒振搗密實,振動時應快進慢
出,振搗時應從一個方向向另一個方向依次進行;澆
注料表面不得進行收光處理,使?jié)沧⒘纤终Ｕ?
發,保證澆注料表面無龜裂現象。
⑵在澆筑位置正上方開灌漿孔進行灌漿。灌漿
時間歇灌漿,每個灌漿孔時間不超過2 分鐘,灌漿壓
力不大于0.3 MPa。同時檢修人員恢復噴淋管、平
臺及安全設施。
⑶澆筑時,將已塌陷部位和已拆除保溫層部位
整體進行澆筑,在達到接茬嚴密的同時,使接茬處澆
注料與磚砌體有一個柔性過度,最大限度的保證磚
砌體的塌陷再不沿著澆筑茬口向縱深發展。
⑷澆注料厚度距離管殼20 mm 時停止?jié)沧?對
表面進行修整,保證弧度與管殼一致。
⑸澆筑結束,恢復管皮。
3　安全措施
⑴作業前聯系點檢崗位辦理作業聯系工作票,
并了解爐身情況,有專人進行確認。
⑵作業人員登爐前必須到值班室和卷揚室登
記,了解設備運行情況,攜帶煤氣報警器,隨時測量
含量。
⑶作業人員上爐頂攜帶煤氣報警器,隨時測量
煤氣含量,看好風向,確認站在上風口,不能在液壓
站或探尺卷揚小房內避風、休息。
⑷高處作業人員必須系好安全帶,作業過程中
需要移動、行走時要把安全帶纏繞在身上,嚴禁安全
掛帶拖拉行走。夜間作業照明充足。
⑸爐皮焊接爐皮溫度高聯系崗位打水降溫,設
隔熱板,作業時提醒作業人員站位,不可站在正前
方。爐皮割開瞬間佩戴空氣呼吸器。以防煤氣泄漏
或紅料噴出。
⑹爐皮焊接作業時,作業人員站于噴濺口側面
防止?fàn)C傷。
4　檢修過程注意事項
⑴各檢修、施工作業必須嚴格執行檢修掛牌聯
系制度和停送電制度,明確停電、掛牌的情況。凡需
要進入設備、設施內作業的,必須停電、掛牌,必須在
有操作牌的情況下方可操作設備,無操作牌的情況
下不得操作設備,具體落實好“三牌兩票”制度。
⑵嚴禁動用不明白作用、原理以及與自己施工
無關的閥門及電器開關。
⑶進入煤氣區域必須攜帶煤氣報警器,嚴禁跨
越柵欄及機電設備。
⑷拆除吊運大件設施時,須專人指揮,專人負
責。
⑸現場施工必須拉設警戒區域,夜間設置警示
燈。
⑹高爐爐身與下部交叉作業時,區域點檢員要
對各施工單位提出要求,經聯系確認后方可施工,并
做好安全交底,嚴禁從高空掉物、拋物,并保證做到
“四不傷害”。
⑺在拆卸、安裝風口時,要注意周圍人員的作業
動向,防止傷人。高爐休風后,高爐風口平臺吹管、
短節、風口等要及時安排運走,保證現場安全通道暢
通,給施工作業人員創造良好的工作條件。
⑻檢修人員必須嚴格執行《設備檢修安全管理
制度》,提前辦理相關停、送電工作票和動火票,與
崗位人員交換操作牌后方可進行施工,掛有檢修牌
第6 期　 　 　 　 　 　 　 　 　 李國善:酒鋼 7 號高爐爐底封板裂縫檢修工藝及維修處理方案　 　 　 111
萬方數據
的設備崗位人員禁止操作設備。
⑼作業人員所使用的工器具,必須符合作業要
求,作業前對所用的工機具進行檢查,確保施工所用
工機具安全可靠,使用風動工具時,接頭連接牢固,
要緩慢開啟氣源。
⑽各類工機具嚴格按照安全技術操作規程的要
求操作,要求掌握操作要點,嚴禁帶病及違章作業。
⑾現場負責人有權對作業人員的違章行為進行
制止,有權對檢修、施工單位的安全管理進行檢查,
對不符合安全管理制度的行為提出整改意見,檢修、
施工單位對檢查出的不符合應及時整改。
⑿爐頂天車進行吊裝作業時,必須設置專人指
揮監護,設立警戒區域,人員上下爐身走梯時,必須
避讓爐頂天車作業。
⒀全體檢修、施工人員嚴格執行各項安全管理
制度、各工種安全操作規程,杜絕各類違章作業現象
發生。特種作業人員必須持有《特種作業操作證》,
且《特種作業操作證》在有效期內。
⒁參與高爐檢修的人員,必須按規定穿戴齊全
各類勞保用品,工作中認真檢查,執行好《設備檢修
安全管理制度》,《安全確認制度》,《相關方管理程
序》等,違者嚴肅處理。
5　結語
采用以上工藝和維修方案,有效保證了焊接質
量、提高了效率、減少了人工和材料的浪費。通過本
次方案實施積累了大量的數據和經驗,取得了良好
的效果。
參考文獻:
[1]　中國機械工業聯合會主編.機械設備安裝工程施工及
驗收通用規范[S].北京:中國計劃出版社,2009.
[2]　高爐爐殼技術條件[S].YB4079-91.中華人民共和國冶
金工業部發布,1991.
[3]　冶金機械設備安裝工程施工及驗收規范[S].中華人
民共和國冶金工業部發布,1993.
[4]　張壽榮.高爐設備使用手冊[M].北京:冶金工業出版
社,2009.
收稿日期:2016-10-11
作者簡介:李國善(1977-),男,講師,2001 年畢業于甘肅農業大學機
械設計與制造專業?，F(xiàn)在甘肅鋼鐵職業技術學院機械工程系任教。
