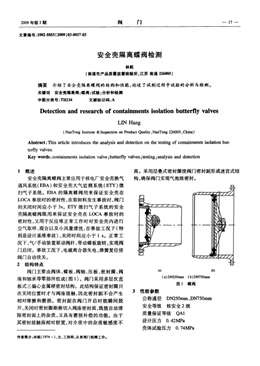

2009年第3期 閥 門
文章編號：1002-5855(2009)03-0017-03
安全殼隔離蝶閥檢測
林航
(南通市產品質量監督檢驗所．江蘇南通226005)
摘要介紹了安全殼隔離蝶閥的結構和性能，論述了試制過程中試驗的分析與檢測。
關鍵詞安全殼隔離閥；蝶閥；試驗；分析和檢測
中圖分類號：TH134 文獻標識碼：A
Detection and research of containments isolation butterfly VaIVes
L Hang
(NanTong Institute＆Inspection on Product Quality，NanTong 226005，China)
Abstract：This article introduces the analysis an d detection on the testing of containments isolation butterfiy
valves．
Key words：containments isolation valve；butterfly valves；testing；analysis and detection
1 概述
安全殼隔離蝶閥主要應用于核電廠安全殼換氣
通風系統(EBA)和安全殼大氣監測系統(ETY)微
掃氣子系統。EBA的隔離蝶閥用來保證安全殼在
LOCA事故時的密封性，在裝卸料發生事故時，閥門
的關閉時間應小于3s。ETY微掃氣子系統的安全
殼隔離蝶閥既用來保證安全殼在LOCA事故時的
密封性，又用于反應堆正常工作時對安全殼內進行
空氣取樣、混合以及小風量清洗，在事故工況下(特
別是設計基準事故)，關閉時間應小于l S。正常工
況下，氣／手動裝置驅動閥桿，帶動蝶板旋轉，實現閥
門啟閉。事故工況下，電磁離合器失電，彈簧復位使
閥門自動快關。
2 結構特點
閥門主要由閥體、蝶板、閥軸、壓板、密封圈、閥
座和軸承等零部件組成(圖1)。閥門采用多層次直
板式三偏心金屬硬密封結構。此結構保證密封圈只
在關閉位置時才與閥座接觸，因此密封副不會產生
相對摩擦和磨損。密封副在閥門開啟時能瞬間脫
開，關閉時密封圈漸漸切人閥座密封面，既能自動清
除密封面上的雜質，又具有磨損補償?shù)墓δ?。由?
其密封接觸面相對較寬，對介質中的雜質敏感度不
作者簡介：林航(1974一)，女，工程師，從事閥門檢測工作。
高。采用層疊式密封圈使閥門密封副形成迷宮式結
構，確保閥門實現氣泡級密封。
(a) (b)
(a)DN250mm (b)DN750mm
圖1 蝶閥
3 性能參數
公稱通徑DN250mm、DN750mm
安全等級核安全2級
質量保證等級QA1
設計壓力0．42MPa
殼體試驗壓力0．74MPa
閥 門 2009年第3期
密封試驗壓力0．49MPa
適用溫度156℃
40年放射性累積劑量
DN250mm為2．5×10 C；y
DN750mm為7×10 Gy
事故關閥時間DN250mm為
