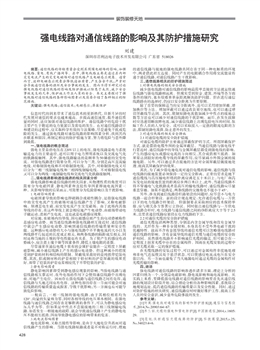

強電線路對通信線路的影響及其防護措施研究
劉建
深圳市君利達電子技術開發有限公司廣東省518026
摘要：通信線路的傳輸質量會受到其周圍電磁場的影響，如強
電線路、雷電、有線廣播網等。其中，強電線路主要是通過其內部
交變電流產生的交變電磁場對通信線路產生電磁感應現象。通常
而言，這種電磁感應現象會降低通話質量，產生雜音干擾；嚴重時
會導致通信設備的損壞及安全事故的發生。因而不得不研究討論
強電線路對通信線路的影響及防護措施以防患于未然，減少安全
事故發生的幾率，保護施工作業人員的安全。本文主要探討了強
電線路對通信線路的各種影響因素以及簡要介紹了各種相應的防
范措施。
關鍵詞：強電線路；通信技術；電磁感應；屏蔽保護
信息時代的到來帶來了通信技術的更新?lián)Q代，日新月異的時
代發展對通信的要求也越來越高。在提高通信速度，提升通信質
量的同時，還應加強對通信線路的維護。通信線路中的危險干擾
主要產生于附近的電力裝置以及雷電的發生。在對通信線路設計
和建設的過程中，應采取科學有效的方法策略，盡量避免干擾或危
險的發生。通過強電線路對通信線路的影響因素分析，找到其內
在聯系和原因，再制定相應的防護措施方案，努力將危險與意外降
到最低。
一、強電線路的概念簡述
強電主要是指電壓在220V以上的電壓，強電線路是電力系統
輸送電力的主要途徑，還可以用于電力照明系統以及交流電氣化
的鐵路接觸網。其中，強電線路輸送的是頻率為50赫茲的交變電
流。對強電線路進行簡要分類，可以分為三類，分別是高壓直流輸
電線、對稱制強電線和不對稱制強電線。其中，對稱制強電線又可
以分為三相三線制輸電線和三相四線制輸電線。不對稱制強電線
又可以分為兩線一地制輸電線和交流電氣化鐵路接觸網。
二、強電線路影響通信線路的相關因素分析
強電線路影響通信線路的相關因素，從物理性質的角度可以
簡要分為電磁因素、靜電因素和直接傳導因素即地電流因素三
種。從影響導致的后果而言，可簡要分為危險影響以及干擾影響。
1.電磁影響因素
電磁因素導致的影響也即磁耦合或磁性耦合，是指強電線路
中的交變電流產生的磁場對通信線路產生了影響，又稱電磁影
響。原理是電生磁，而交變電流產生交變磁場。由于此場內其他
導線的存在，在這些導線上就會相應地產生電動勢，由磁場帶動電
子做運動，進而產生電流。這也就是電磁感應現象。
對應地，在磁場內的導線，因電磁感應而產生的電動勢被稱作
是感應電動勢。而當通信線路和強電線路相互接近時，通信線路
中就會產生感應電動勢，影響到通信線路的傳輸質量和安全性
能。這種感應電動勢的大小與強電線路中不平衡電流的大小以及
兩線路平行接近的長度成正相關，和兩條線路的隔距成反相關，同
時還和當?shù)氐耐寥赖膶?dǎo)電性能也有關系。為了使產生的感應電動
勢減小，應注意土壤干燥等因素條件，降低土壤電阻的系數。
盡管通常在通信電纜上裝有的金屬護套能在一定程度上屏蔽
磁影響，減小通信線路上產生的感應電動勢。但這種減小的程度
受到護套的材料和結構的限制。屏蔽效果最好的是純鐵帶鎧裝電
纜，其次，鋁或鋼材料的護套相較于鉛材料的護套屏蔽的效果更
好，而帶了鎧裝的護套也要相應優于不帶鎧裝的護套。
2.靜電影響因素
靜電影響因素即受到靜電感應現象的影響，當強電線路與通
信線路相互靠近時，在外電場的作用下會使得通信線路中出現電
荷，對地產生電位。因而存在強電線路與通信線路之間有電容，通
信線路與大地之間也有電容。這種電容的存在一方面可能會對通
信線路的傳輸質量造成損害，導致干擾影響；另一方面也有可能導
致危險影響。
一般而言，三相三線制的強電線路，由于其相位相差均為
120°，向量的矢量和為零，同時各相導線的電壓基本相同。在強電
線路與通信線路之間存在足夠距離的條件下，可認為靜電感應電
壓幾乎為零。但如果是中性點不直接接地的三相三線制輸電線
路，如若發生一相接地的故障，就會導致通信線路上產生的靜電電
壓不能相互抵消，因而導致靜電感應的影響帶來的危害。
3.地電流影響因素
地電流影響，又稱直接傳導影響，是由于大地電位升高而對通
信線路產生的影響。當強電線路短路或者是不對稱運行時，埋地
的通信線路與接地的強電線路共同存在于同一種電解質的環境
中，兩者借此相互連接。同時產生的電阻耦合作用將交流能量傳
遞于通信線路，對通信線路產生干擾影響。
三、通信線路相關的防護措施簡述
1.對強電線路的相關安全措施
減少?gòu)?qiáng)電線路對通信線路的影響最簡單直接的方法就是使通
信線路與強電線路相遠離。但現實受到資金、建筑、環境等各方面
條件的制約，基本很難單單靠距離解決防護問題。但在進行通信
線路路由的選擇時，仍應以安全距離為首要原則。
除了首要的保障適當?shù)陌踩嚯x外，還可以采用增加屏蔽、增
加換位等方法。增加屏蔽可以通過改良架空地線，也可以通過增
設屏蔽線等達到。其次，限制短路電流值如減少中性點的接地總
數等方法也可以減少對通信線路的干擾影響。最后，在發生故障
時應迅速切斷故障電流，減少通信線路上出現危險電壓的時間，保
障工作人員的人身安全。或可以采取接入一定值的限流電阻的方
法，限制短路電流值，防止意外的發生。
2.對通信線路的相關安全措施
2.1對通信電纜的安全防護措施
對通信電纜的防護主要通過屏蔽保護的方式。所謂屏蔽保護
方式，就是借助電纜外圍的金屬屏蔽層。當通信線路與強電線平
行靠近時，通信線路中的導線與金屬屏蔽層都受到強電線的影響，
產生的感應電壓或感應電流的方向相反，其合成值相互抵消。如
果要達到較好的電纜導線的屏蔽作用，應盡量減小外圍金屬的接
地電阻。另外，可以通過多點接地的方法對金屬屏蔽層做接地處
理，提高其屏蔽保護的效果。
其次，為了減少?gòu)?qiáng)電地電流對通信電纜的影響，通信線路與強
電線路的接地裝置必須保持一定的安全距離。正常的要求是地下
通信纜線與高壓輸電桿塔的距離應滿足五十米以上，與電廠和高
壓變電站的接地裝置的距離應在兩百米以上，此外，當通信線路不
得不穿越電氣化鐵路或者是高壓的輸電線路時，通信線路應盡量
垂直穿越。如果不能滿足，兩條線路的交越角也不能小于45°。
另外，涉及到通信線路沿桿路架設的問題時，應盡量不與電力
線路一起合桿架設。新的設計規范規定：允許通信電纜與一萬伏
以下的電力線路合桿架設。但強制要求采取相應的技術保障舉
措，應與相關各方簽署訂立協議。同時提出通信線路與一萬伏電
力線路合桿時，電力線路與通信線路之間的凈距離應大于等于2.5 米，且要求通信線路應架設在電力線路的下方。
2.2對通信光纜的安全防護措施
通信光纜包括兩種類型，分別是內含金屬導線和沒有金屬導
線的。光纖作為一種非金屬材料，本身具有不受外界電磁干擾的
優越特性。故而不含有金屬導線的通信光纜可以忽略強電線路對
通信線路的影響。含有金屬導線的通信光纜與通信電纜的安全防
護相同。雖然強電線路并不影響通信光纜的輸送，但可能會在一
定程度上損害光纜中存在的金屬構件。因而在光纜安裝的過程中
應對光纜采取一定的保護措施。
在光纜線路的安裝過程中，可以通過對金屬構件非接地處理
和非電氣連接使其處于懸浮狀態，可以使感應電流或電壓在安全
值以內。另一方面也避免了當大地漏電時通過光纜的金屬構件對
光纜傳輸?shù)挠绊憽?
四、結語
強電線路對通信線路的影響滲透在諸多方面，理論上分析的
因素歸納為三個，分別是電磁影響、靜電流影響和地電流影響。從
實踐上來看，要降低強電線路對通信線路的影響要首先從通信線
路的規劃設計階段開始，結合理論分析的各種影響因素，系統綜合
地規劃選址，提高通信線路的傳輸質量以及安全性能。同時，通過
對防護措施的相關研究，通信線路應時時做好維護工作，提高工作
人員的安全意識，減少意外危險事故的發生。
參考文獻：
[1]何英.強電線對通信線的影響和防護措施[J].通信與信息技
術,20[124]齊,N三o.2田09.0光3:纜64的-6強7.電和雷電防護[J].中國新通信,2014,v.1605: 29. [3]范旭.淺析通信光纜線路的防護[J].科技展望,2015,v.25; No.34023:4+6.
