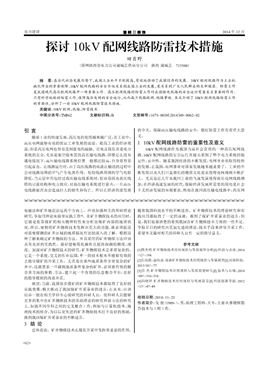

探討10kV 配網線路防雷技術措施
田肖野
（國網陜西省電力公司蒲城縣供電分公司陜西蒲城縣715500）
摘要：在當代社會發展形勢下，我國工業水平不斷提高，有效地推動了我國經濟的發展。10kV 配網線路作為工業機
械化作業的重要保障，10kV 配網線路的安全不僅關系到我國工業的發展，更關系到廣大人民群眾的生命健康。防雷工作
是我國現代高壓配網線路中一項重要工作。高壓配網線路的防雷工作對我國輸電線路的安全運行有著至關重要的作用。
只有科學地做好防雷工作，保障高壓電網的安全運行，從而減少線路跳閘、短路事故。本文介紹了10kV 配網線路防雷工作
的重要性，分析了一些10kV配網線路防雷技術措施。
關鍵詞：10kV 配網；線路；防雷技術
中圖分類號：TM862 文獻標識碼：B 文章編號：1673-0038（2014）49-0062-02
引言
隨著工業的快速發展，高壓電的使用越來越廣泛，在工業中，
高壓電網能夠有效的保證工業發展的需要，提高工業的經濟效
益，但是高壓電網也容易受到雷電的威脅。雷電直接危害是電力
系統的安全，尤其是架空線布置的高壓輸電線路，即便是在沒有
通電情況下，高壓輸電線路系統位置一般都比較高，自身很容易
引起雷擊。在線路運行時，由于高壓線路的電流在輸送的過程中
會對線路周圍的空氣產生電離作用，使得線路周圍的空氣電阻
降低，當云層中雷電經過高壓輸電線系統時，很容易因為高壓線
塔的引雷結構和電力效應，對高壓輸電系統進行雷擊，一旦高壓
電線路被雷擊會造成巨大的損失和傷亡。所以在經濟高速發展
的今天，保障高壓輸電線路的安全，做好防雷工作有著重大意
義。
1 10kV 配網線路防雷的重要性及意義
10kV 配網線路作為我國當前社會常用的一種高壓配網線
路，10kV 配網線路的安全運行直接關系到了整個電力系統的穩
定性、安全性。隨著我國經濟的不斷發展，電網事業也取得較快
的發展，在我國，電網事業對國家發展越來越重要了。工業的不
斷發展以及人們?nèi)找嬖鲩L的物質文化需求使得電網規模不斷擴
大，尤其是近幾年來我國工業的飛速發展使得高壓電網線路增
加，在經濟高速發展的時代，保障經濟發展所需要的用電是社會
主義經濟發展的客觀要求，然而在我國高壓輸電線路中，高壓網
電力建設
·62·
2014 年 12月 建 材 與 裝 飾
系統自身結構的復雜性，很容易受到雷擊危害。其次，就我國配
網線路工作而言，10kV 配網線路存在各種設備安裝不規范現象，
如桿塔、開關、配變地網等，而且一些接地圓鐵與接地角樁存在
焊接不良問題，接地網也因常年失修導致配電線路遭受雷擊，當
高壓輸電線路遭到雷擊時會使得高壓系統跳閘，從而影響經濟
的發展，更為嚴重的是，當高壓輸電線路遭到雷擊時，會引發電
火、一旦火勢蔓延開來，將會威脅到人們的生命財產安全，帶來
巨大的損失，因此，在高壓輸電線路中，做好防雷工作是我國經
濟穩定發展以及人們生命安全的重要保障，有著重大的意義。
2 10kV配網線路防雷技術分析
10kV是我國高壓配網輸電線路中的一種，這種高壓輸電線
路一般都是架空，在這種輸電線路中進行防雷，首先在輸電線路
中要安裝避雷線，避雷線顧名思義就是進行防雷的，它一般都是
設在輸電線路的桿塔頂部。當輸電線路被雷擊中時，輸電線路因
雷擊會產生大量的電壓，使得線路承受的電壓超過負載，線路承
受不住電壓負載，就會使線路跳閘，造成停電事故。在輸電線路
中加入避雷線可以有效的承擔雷擊所產生的電壓，保障輸電線
路不會負載，同時避雷線通過與桿塔上金屬以及在地下埋設的
地線，將雷擊產生的電流送向大地，有效的避免了線路跳閘。
3 10kV配網線路防雷技術措施
就我國當前10kV 配網線路運行環境而言，受雷擊的現象越
來越嚴重，一旦線路被雷電攻擊，就會造成巨大的財產損失及人
員傷亡。隨著電路技術的發展，人們對防雷技術的研究已經取得
了較為顯著的成效，有效地保障了我國高壓配網線路的安全，促
進了我國社會的穩定發展。
3.1 架設避雷線
在10kV配網線路中架設避雷線是一種有效地防雷措施。在
配網線路中，當輸電線路遭到雷擊時，可利用避雷線來引導雷擊
產生的過壓，進而保障配網線路安全、穩定。隨著經濟的快速發
展，為了保障經濟發展的需要，我國高壓輸電線路中架設輸電線
路能有效的分擔輸電線路中雷擊所產生的電壓，并將過大的電
流輸送到地面，減少了經濟損失，為了提高避雷線的防雷效果，
在10kV 輸電線路中一般都會架設雙避雷線，保護角在15毅以下。
3.2 安裝避雷器
避雷器通過現代電學以及其他技術來防止10kV 配網線路
被雷擊中。在輸電線路中架設避雷線只是能夠有效的分擔過大
的電壓，一旦雷擊產生的電壓過大，而避雷線又不能及時的承擔
這種電壓時，就會危及到輸電線路的安全。在輸電線路中安裝避
雷器就可以使雷擊時所產生的過大電壓控制在一定的振幅范
圍，降低雷擊到輸電線路上的電壓、電流，利用避雷器中的過電
保護裝置來迅速吸收雷電能量，進而保障配網線路安全。同時避
雷器可以引導這些過大電壓、電流流向地面，降低配網線路的電
壓、電流，保障了輸電線路的安全。
3.3 加強線路絕緣
我國10kV 配網線路遭受雷擊的部分原因就在于配網線路
的絕緣層損壞，起不到絕緣保護功能。同時10kV 配網線路屬于
高壓線路，需要架空，架空這種高壓輸電線路無疑會增加雷擊幾
率。為此，為了更好地保障配網線路安全，減低輸電線路跳閘的
頻率，通常會在輸電線路的高桿塔上增加絕緣體的數量，通過這
些絕緣體物質，來加大線路與地面之間的距離，進而增加輸電線
路的絕緣效果。
3.4 采用不平衡絕緣的方法
隨著現代化工業的發展，保障工業的用電是我國經濟發展的
重要內容。工業用電大多都是高壓電，在現代的高壓輸電線路
上，在一根桿上架設多條線路的情況不斷增多，這樣做的目的是
為了防止雷擊，避免雷擊帶來的損失。在此基礎之上，可以采用
不平衡絕緣的方式來降低路線遭雷擊而跳閘的頻率，保障輸電
線路的供電，滿足企業發展的需要，不平衡絕緣就是為了使得桿
塔上的多條路線之間的絕緣體數量產生差異，減少雷擊時輸電
線路中絕緣體之間的閃絡，從而提高了線路的防雷效果，保障輸
電線路能夠持續供電。
3.5 架設耦合地線
耦合地線的作用就是加強避雷線與輸電線路之間的耦合，減
低輸電線路上的電壓，分擔雷擊時在輸電線路中產生的電流。隨
著高壓用電的不斷增加，保障高壓用電的安全是我國社會發展
的重要內容，通過在高壓輸電線路下放添加一條地線，在發生雷
擊時，降低雷擊的電阻，從而有效的起到防雷的效果。
4 結語
10kV配網線路作為我國當前社會發展中一種重要的輸電線
路，保障10kV 配網線路安全有著重大意義。然而10kV配網線路
受雷擊造成的各種安全事故日益突出，嚴重影響到了我國社會
經濟的發展。為了保障我國社會穩定發展，維護廣大人民群眾的
利益，針對10kV配網線路雷擊威脅，做好防雷工作極為重要。只
有采取科學的防雷技術措施，才能有效地降低10kV 配電網遭受
雷擊，進而保障輸電線路安全，為我國社會經濟的發展提供安全
保障。
參考文獻
[1]張博.探討10kV配網線路防雷技術措施[J].企業技術開發，2012，23：
130~131.
[2]邱俊清.10kV配網線路防雷技術措施探討[J].電子制作，2013，09：259~
265.
[3]楚恒斌.探討10kV配網工程施工技術與安全措施[J].現代物業（上旬
刊），2013，06：108~109.
[4]蔣文泉.芻議10kV配網線路防雷技術存在的問題與處理對策[J].通訊
世界，2013，23：110~112.
[5]關勇波.探討10kV配網工程施工中的技術措施[J].廣東科技，2011，20：
127~128.
[6]許衡.可調式過電壓保護裝置在配電線路防雷中的應用[D].長沙理工
大學，2013，10：115~116.
收稿日期：2014-11-16
作者簡介：田肖野（1978-），男，工程師，本科，主要從事電力生產
管理工作。
