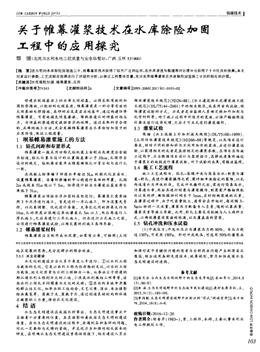

L0W CARBoN W0RLD 2017／1 低碳技術
關于帷幕灌漿技術在水庫除險加固
工程中的應用探究
覃 媛(北流市水利水電工程質量與安全監督站，廣西玉林537400)
【摘要】在當前的水庫除險加固施工中，帷幕灌漿技術獲得了較為廣泛的運用，在水庫滲透與裂縫等的處理中也獲得了十分優良的效果。本文
對其設計參數、工藝流程與效果進行了詳細的分析，以保證工程整體質量，充分發揮帷幕灌漿在水庫除險加固施工中的積極應用價值。
【關鍵詞】水庫除險加固；帷幕灌漿；應用
【中圖分類號】TV543 【文獻標識碼】A 【文章編號】2095—2066(2017)01—0103—02
修建在軟弱基巖上的水庫大壩壩基． 必須采取有效的加
固防滲措施，以較好的處理基巖。帷幕灌漿是一種非常有效的
大壩基礎處理措施。在砂礫石或是巖石地基中，通過構建防滲
帷幕灌漿，可有效避免壩基滲漏，降低滲透水對壩基的揚壓
力。為壩基的滲透穩定提供堅實的保障。通過采取科學合理
的、正確的施工方法，充分發揮帷幕灌漿在水庫除險加固中的
應用價值．保證工程質量。
1壩基帷幕灌漿施工的方法
1．1鉆孔問距和布置形式
帷幕灌漿一般采用回轉式鉆機裝上金剛石或硬質合金鉆
頭鉆進，鉆孔位置與設計的位置偏差要 J、于10era．孔深符合
設計的規定．鉆機要安裝平正穩固確?？卓诠芊较蚺c設計孔
一致。
在混凝土防滲墻下部透水率超過5Lu的弱風化巖層處．
設置帷幕灌漿，沿著防滲墻的中心線進行具體的布置，孔距
2m底線至5Lu線以下5m。防滲設計標準為灌漿后基巖滲水
率低于5Lu
帷幕灌漿必須按分序加密的原則進行。幕灌漿孔需要按
照3個次序進行施工， 首先進行一序孔施工， 即為設置先導
控，以此來調整、優化設計參數，先導孔之間的距離大約為
16m?？椎纳疃缺仨毘^其他灌漿孔5m 以上，然后再進行二
序孔施工．之后再進行三序孔施工。但在進行正式施工之前．
必須進行惟幕灌漿試驗，以確定最終的施工各項參數。
1．2 帷幕灌漿材料
帷幕灌漿應當制作咸水泥漿，如果有必要，可按照《土壩
壩體灌漿技術規范》(SD26—88)、《水工建筑物水泥灌漿施工技
術規范》(D 75144—2001)中的相關規范．或采用室內試驗、現
場灌漿試驗的方式， 亦或者是由監理人員確定摻加外加劑與
化學材料等。對于施工過程中所使用的漿液，必須嚴格按照設
計要求進行過篩處理，之后才可正式進行灌漿操作。
1．3 灌漿試驗
根據《水工混凝土外加劑技術規程》(DI．,／T5100—1999)、
《土壩壩體灌漿技術規范》(SD266—88)等規范，以及項目設計
要求，針對不同的摻和料與不同外加劑的漿液。應進行灌漿試
驗．以獲得相關的或者是監理制定的灌漿參數。在項目實際施
工過程中，應當根據項目設計與監理指示．選擇地質條件接近
于灌漿區的地段進行灌漿試驗。對于試驗的成果。需報送監理
1．4 施工工藝流程
施工工藝流程為：鉆孔一裂縫沖洗與簡易壓水一制漿與灌
漿一封孔。在進行灌漿操作之前．需仔細沖洗鉆孔的裂隙．以孔
內返清水為沖洗標準。完成沖洗操作之后，需進行簡易壓水．
計算透水率，然后再進行制漿與灌漿操作．制漿需嚴格按照配
比過泵稱料，確保攪拌時間長于3min，實時檢測漿液的比重。
在灌漿過程中，由于 乞漿量較大，通常會在開始時，每間隔3
5rain檢測一次流量，灌漿壓力配備專人負責，隨時記錄流量、
灌漿夜里等施工參數。此外，封孔主要采用機械與人工兩種方
式，以確保灌漿段漿液的飽滿，以及覆蓋層的密實
1．5鉆孔沖洗和壓水試驗
(1)沖洗壓力：沖洗水壓應為灌漿壓力的80％。當壓力超
過1MPa，可采用1MPa。針對沖洗風壓，可選用50％的灌漿壓
地區發展的需要．充分發揮水的綜合效益。
3．3．3 水文化建設
水文化的建設應當從多個角度入手進行：① 以水利工程
為栽體的文化 它是以水利工程為依存物的文化．以水利工程
為栽體，把文化因素與水利工程融為一體。從李冰父子修建的
都江堰水利工程到今天的三峽、小浪底水利樞紐工程等等，這
些水利工程無不閃耀著水文化的光輝；② 在水利系統中開展
的群眾性文化。如舉辦職工運動會、文藝比賽、演出、書法攝影
繪畫展覽等。寓教于文、寓教于樂．通過創造良好的內部環境
去凝聚職工力量．推動水文化建設。
4 結語
水生態文明建設在我國水利事業、生態文明建設事業中
占據著十分重要的位置，其直接影響著我國生態文明的建設
質量。在水生態文明建設的過程中，會遇到各種各樣的問題，
對此一定要給與足夠的重視．并且還應當加強對相關技術的
研發。在明確水生態文明建設重要性前提下，相關建設人員應
加強對其中關鍵性問題的思考與分析找出問題產生的深層次
原因，綜合運用各種先進技術，統籌規劃，努力加快我國水生
態文明建設的進程。
參考文獻
【1]翟月金．當代生態文明視野中的生態美學觀[J]．求知導刊，2014，8
(3)：86-87． ．
【2]余浩．生態文明視野中的生態城市規劃建CZ[J]．建材發展導向：上，
2015，5(13)：l80-181．
[3】李潤敏．生態文明建設視野中折射出的“范式”視域哲學[J】．南方論
刊，2014．16(8)：4～6．
收稿日期：2016—12—20
作者簡介：胡香芹(1983一)，男，工程師，本科，主要從事水利水
電工程規劃工作。
兮
正
0
≥
Z
0
蟹
《
U
呔
劐
替
蛙
lo4
低碳技術 LoW cARBoN WoRLD 2017n
力。如果壓力超過O．5MPa．此時可采用0．5MPa。
(2)裂隙沖洗。當沖至水澄清之后lOmin，便可結束．總沖
洗時間必須超過30min。如果孔段的回水不能達到澄清要求．
需繼續沖洗此孔段。對于孔內殘留的沉積物． 其厚度應低于
20em。如果鄰近有正處于灌漿的孔，或者是鄰近灌漿孔結束短
于24h時．嚴禁落實裂隙沖洗措施。
(3)巖溶與斷層，大裂隙處于地質條件較為復雜的地區，
針對帷幕灌漿孔裂隙沖洗的需求．以及具體的裂隙沖洗方式，
應當通過現場試驗確定．或是由項目設計決定。
1．6制漿過程方法
灌漿方式采用循環式分序加密進行．射漿管距離孔底小
于50em．帷幕灌漿段長度一般是5-6m，視情況而定適當加長
或者縮減。但是不能超過lOm，孔口無漏水的孔段。灌漿結束
了可不待凝．但是在斷層破碎的地帶要等待凝卻，采用自下而上
分段灌漿時 灌漿段長度超過lOre的，要對該段采取補救措施。
根據項目設計要求。對于帷幕灌漿的制漿材料，必須進行
稱量，誤差不可超過5％ 。制漿過程中，需要對投料量與摻加量
進行嚴格的控制 各種漿液必須攪拌均勻．且還需要測定漿液
的密度．詳細記錄粘滯度等參數。在進行細水泥漿液的拌制操
作時，應當加入適量的減水計，并采用高速攪拌機，高速攪拌
轉速不可低于1200r／min． 以試驗的方式確定最終的攪拌時
間 在攪拌細水泥漿液的過程中，從制備至漿液全部用完的時
間，不可超過2h。采用普通攪拌機進行純水泥漿液的攪拌操
作時．攪拌時間應超過3min。采用高速攪拌機具進行純水泥
漿液的攪拌操作時．需確保攪拌的時間錯過30s。使用漿液之
前．需使其通過80um 的方孔篩，篩余量應小于5％。集中拌制
站需要制備水灰比0．5：1的純水泥漿液．加料誤差需控制在
5％ 以內 輸漿站的輸漿壓力為0．2 1．OMPa．漿液輸送流速為
1．4～2．Om／s。各灌漿點應測定來漿的密度，且還需根據灌漿點
需求的不同，合理調制使用。漿液的溫度需控制在5～4O℃ ，低
于或是高于此標準的漿液，應視為廢漿。水泥漿過篩之后，如
果處于設計要求的時間段，可直接進入輸漿管灌漿。
1．7帷幕灌漿的工藝流程
(1、漿液水灰比及變漿標準。如果桌一比級的漿液注入量
已超過300L．或者是灌注時間已經達到lh，但灌漿壓力與注
入率均沒有明顯的變化時．需要更換濃一級水灰比漿液灌注。若
灌注率已超過30I／min，根據項目具體施工狀況，可越級變濃。
(2)問題的處理。在項目施工過程中。如果出現故障中斷，
應盡量早的恢復灌漿，或是立刻沖洗鉆孔，沖洗完畢之后再次
恢復灌漿。如果無法沖洗或是沖洗無效．應進行掃孔，恢復灌
漿時，應采用開灌比級的水泥漿進行灌。如果注入率接近于中
斷前，便可改用中斷之前比級的水泥漿繼續灌注。
(3)灌漿結束標準。針對水庫除險加固工程的帷幕灌漿作
業．應采用自上而下的分段灌漿法進行．在規定壓力下，當注
入率低于0．4L／min時，繼續灌注60min：或是注入率低于1
min時，繼續灌注90min，灌漿便可結束。帷幕灌漿施工的一般
流程如圖1所示
圖1帷幕灌漿的一般施工流程圖
(4)流程。灌漿孔封孔的帷幕灌漿孔的全孔灌漿的所有操
作均結束之后．需與監理一起進行及時的驗收，驗收合格的灌
漿孔才可進行封孔操作。采用自上而下的分段灌漿法進行帷
幕灌漿施工時．灌漿孔封孔采用“分段壓力灌漿封孔法”。如果
需要運用自下而上的分段灌漿方法．需要采用“置換和壓力灌
漿封孔法”或者是“壓力灌漿封孔法”
1．8帷幕灌漿質量檢查
灌漿質量檢查應以檢查孔壓試驗成果為主 對竣工資料
及測試成果分析進行綜合評定。
針對帷幕灌漿的質量檢查，需在此部位灌漿操作完成的
14d之后再進行． 帷幕灌漿檢查孔數應控制在灌漿總孔數的
10％ 一個壩段或是一個單元工程內部。最少需要布置一個檢
查孔。對于檢查孔的布置，應按照監理5-程師的指示，或者是
按照工程設計要求．將其布置在帷幕中心線上，巖石破碎、斷
層等地質條件相對復雜處等部位。
承包人應當在灌漿操作結束后，按照監理人的指示時間，
將相關資料提交至監理人，為孔位置的檢查提供便利。
帷幕灌漿檢查孔應當按照項目設計要求提取巖芯。帷幕
灌漿的封孔質量需進行抽樣檢查。檢查孔的鉆孔、取芯、壓水
試驗操作．均需要嚴格遵循《水工建筑物水泥灌漿施工技術規
范》(SL62—94)的標準。針對帷幕灌漿質量壓水試驗檢查，壩體
混凝土與基巖接觸段及其下一段的合格率應當為100％ ，以下
各段的合格率應當超過9O％。此外，不舍格孔段的透水率通常
低于設計規定值的150％
1．9 帷幕灌漿特殊情況處理
灌漿過程如果出現冒漿或者漏漿的情況，根據具體情況
采用表面封堵、低壓、限流限量、間歇灌漿等措施進行處理。
發生串漿時，如串漿孔具備灌漿務件，可以同時進行灌
漿．應一泵灌一孔，否則應將串漿孔用塞塞住，待灌漿孔灌漿
結束后。再對串漿孔進行掃孔、沖洗，而后繼續鉆進和灌漿。
2結語
在水庫除險加固施工q-．針對帷幕灌漿防滲技術的應用，
應根據項目實況．選用適宜的灌漿壓力與控制參數，采用適宜
的灌漿工藝。以實現妥善處理的目的。此外，帷幕灌漿防滲技
術具有良好的適用性，不僅能夠在基巖壩基中使用，還可用于
砂礫石壩基與砂土壩基的處理。
參考文獻
fl幡永明，李海松．淺談壩基砂砰層帷幕灌漿施工在水庫除險加固5．-
程中的應用叨．水利建設與管理，20t0，30(4)：64～65．
曹昌平．小型水庫除險加固措施及土壩壩基帷幕灌漿的特點分析Ij1
水利科技與經濟．2016，22(2)：l13～l15．
【3】翁祥通，陳慧杰．探析水庫除險加固工程帷幕灌漿設計及施工【J1．中
國水運月刊．2010．10(4)：132—133．
收稿日期：2016—12—20
作者簡介：覃媛(1974一)，女，工程師，本科，主要從事水利水
電工程設計5-作。
