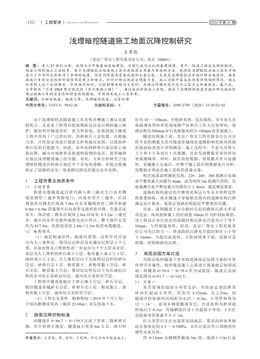

·152· | 工程管理 | Engineering Management 2020 年第 23 期
淺埋暗挖隧道施工地面沉降控制研究
王景彪
（北京廣得安工程有限責任公司，北京 100061）
摘 要：進入21 世紀以來，我國大力開展基礎設施建設，目前已成為公認的基建強國，其中，隧道工程是我國的強項。
隧道工程的施工工法較多，鑒于淺埋暗挖法隧道施工是目前我國采用最為普遍的方法，我國在淺埋暗挖法施工技術方面
進行了許多研究并取得了豐碩的成果，但是仍有很多需要改進和完善之處，尤其是淺埋暗挖法穿越砂卵石地層時，地表
路面行車的安全性和舒適性仍是重點和難點。針對砂卵石地層自穩能力差，施工過程中容易出現局部坍塌的情況，施工
時原則上應少擾動圍巖，盡快施作初襯，以控制圍巖的過大變形，并通過對圍巖進行壓力注漿方式加固地層?；诖耍?
文章依托“巨東35kV 架空線遷改（京沈鐵路工程）”，通過在試驗段施工實踐，提出了淺埋暗挖隧道穿越砂卵石地層時
保證路面行車的安全性和舒適性的措施，可供相關施工人員參考。
關鍵詞：砂卵石地層；地面沉降；淺埋暗挖隧道；注漿加固
中圖分類號：U455.4；P642.26 文獻標志碼：A 文章編號：2096-2789（2020）23-0152-02
作者簡介：王景彪，男，本科，工程師，研究方向?yàn)樗淼朗┕ぁ?
由于淺埋暗挖法隧道施工具有明開槽施工難以比擬
的優點，無論是工程項目的前期拆遷還是后期的施工維
護，都較明開隧道省時、省力和省錢，在我國地下隧道
工程中得到了廣泛的應用。但砂卵石土層松散、自穩能
力差，開挖前必須進行超前支護和地層加固，以提高砂
卵石層的自穩能力。因此，如何加固砂卵石地層防止地
面沉降，減少對道路和其他建構筑物的危害，是穿越卵
石地層淺埋隧道施工的關鍵。對此，文章分析研究了淺
埋暗挖隧道在砂卵石地層中下穿現狀道路，并提出措施
保證了道路的安全，使道路沉降沒有超出允許范圍。
1 工程背景及地質條件
1.1 工程背景
新建電纜隧道起自密興路與密三路交叉口西北側
現狀埋管三通井預留甩口，向南至明開三通井，后沿
規劃密興路北紅線南3.0m 向東穿越現狀密三路至新建
6.0m×6.0m 四通豎井后向南穿過現狀密興路、在建京沈
客專，再沿密三路東紅線西2.0m 向南至φ5.2m 三通豎
井，最后向東至電纜終端塔為設計終點。整個路徑長度
約為417.9m，暗挖段采用2.0m×2.3m 暗挖電纜隧道。
1.2 地質情況
（1）地層構成巖性。按成因類型、沉積年代可劃
分為人工堆積層、第四紀沉積層及長城紀沉積層3 個大
類，并按巖性及工程特性進一步劃分為7 個大層及亞層。
表層為人工堆積的碎石填土①層、粉質黏土填土① 1 層、
細砂填土① 2 層；人工堆積層以下為第四紀沉積的碎石
②層、砂卵石② 1 層、粉質黏土、重粉質黏土③層、碎
石④層、粉質黏土⑤層；第四紀沉積層以下為長城紀沉
積的全風化石英砂巖⑥層、強風化石英砂巖⑦層。
工程明開隧道底板位于碎石填土①層、碎石②層，
暗挖隧道穿越碎石②層、砂卵石② 1 層、粉質黏土、重
粉質黏土③層、強風化石英砂巖⑦層。
（2）工程水文條件?？辈炱陂g（2019 年7 月上旬）
于鉆孔勘測深度內（最深23.00m）未發現地下水。
2 路面沉降控制標準
該隧道在0+84.7 ～ 0+139.5 區段下穿密三路和密興
路，位于砂卵石地層，隧道覆土厚度6m 左右，卵石粒
徑為10 ～ 180mm，中粗砂充填，低壓縮性。從專業人員
現場調查資料和咨詢道路產權單位工作人員處得知，道
路結構為500mm 厚石灰粉煤灰碎石+80mm 瀝青混凝土。
隧道結構施工前，北京廣得安工程有限責任公司安
排專業的測量人員對隧道穿越現狀道路影響范圍內的現
狀地面標高進行詳細測設。施工過程中，專業人員每天
上午和下午各進行1 次觀測，且在發現數據有異常時加
密觀測頻率。同時，保存原始數據，使數據具有可追溯
性，穿越施工完成后，對整個施工前后的數據進行分析，
用數據證明此次施工采取的措施可靠。
初次地面高程測放發現，22#、26#、30# 觀測點處地
面平整度最大間隙為8mm，此為利用3m 檢測尺查的，其
他觀測點處平整度最大間隙均小于4mm，滿足規范要求。
道路結構的面層的平整度是保證行車安全和舒適性
的重要指標，保證隧道下穿輻射范圍內的道路結構沉降
滿足設計要求，是保證道路結構面層平整度的關鍵。
目前，我國隧道下穿公路時引起的路面沉降大多采
用北京、深圳地鐵施工的經驗值30mm 作為控制標準值，
該工程設計單位給出的道路結構沉降允許值為小于等于
30mm，與經驗值相符。但是，北京廣得安工程有限責
任公司為以防萬一，將道路的沉降允許值控制在小于等
于10mm。當超出此值時，立即封閉掌子面，采取應急
措施，控制路面的沉降。
3 地層加固方案比選
為保證暗挖隧道下穿市政道路地層加固方案的可靠
性和可實施性，暗挖隧道施工之前進行現場地層加固試
驗。將隧道0+58.6 ～ 0+78.6 作為試驗段，隧道正式加
固范圍為0+81.7 ～ 0+162.5。
3.1 方案一
采用常規的超前小導管支護，開挖前必須沿拱頂
環向打超前小導管， 其直徑φ32mm， 長2.25m； 沿
隧道開挖輪廓環向間距為0.25 ～ 0.3m，小導管仰角為
12 ～ 14°，必須從鋼架腹部穿過，打設范圍為拱頂起
拱線以下0.3m，每榀鋼架打設1 次超前小導管，2 次打
設超前導管重疊不小于1m。
打入導管后壓注水泥漿加固地層，要求固砂體單軸
抗壓強度達到0.3 ～ 0.5MPa，并在注漿后管口周?chē)每?
硬性水泥封死。
將φ32mm 無縫鋼管截成3m/ 段，端部1.15m 打溢
2020 年第 23 期 Engineering Management | 工程管理 | ·153·
漿孔，按直徑8mm、間距200mm 梅花狀布置，并在鋼
管的一端做成100mm 長的圓錐狀，以便于插打。
采用此方案遇到以下問題：第一，注完漿后，砂卵
石地層被漿液包裹固化，形成了強度較大的固結體，隧
道開挖時難度較大；第二，通過分析地面沉降觀測點觀
測數據發現，沉降已達到50mm，超過道路結構最大允
許沉降值30mm。
3.2 方案二
開挖前對隧道設計路由地層進行地面深孔注漿加
固，在地面畫出需要加固的土體的范圍，按間距1m 梅
花狀布置。
第一，成孔。采用鉆機在注漿點位鉆孔，鉆機鉆進
前需整好鉆桿鉆入角度，過程中隨時檢査鉆入角度，以
防偏孔。如出現偏孔，及時進行調整。對于偏差過大的，
采用干砂回填，重新鉆孔。
第二，清孔。為保證地層加固的質量和效果，必須
清理完畢鉆孔進行后再注漿（至少進行2 次清孔）。
第三， 注漿管。地層加固的注漿管采用外徑
40mm、壁厚3mm 熱軋無縫鋼管加工制成。鋼管尾部焊
上φ6mm鋼筋勁箍，導管的長度根據現場實際情況調整，
注漿管端頭加工成圓錐形。注漿管端部1m 范圍內設置
溢漿孔，孔徑為10mm，間距為200mm，梅花狀布置；
剩余部分不設溢漿孔。
第四，漿液制備。注漿漿液采用P·O42.5 普通硅酸
鹽水泥單液漿，注漿參數如下：W ∶ C=1 ∶ 1；注漿壓
力為500 ～ 800kPa；注漿參數通過現場試驗確定，注漿
量視情況調整；水泥漿制備采用攪拌機進行，水泥漿邊
拌邊用，制備完成后應在30min 內用完，超過30min 重
新拌漿。
第五，注漿。采用分段分塊注漿，注漿前調整好注
漿壓力。隨注漿阻力的増大，泵壓會隨之升高，因此當
注漿阻力減小時，適當減小注漿壓力。注漿按從低至高
的順序進行注漿，并在注漿過程中派專人時刻關注注漿
情況，觀察地表的變化，以及時根據注漿情況調整注漿
的漿液濃度和注漿壓力。
采用此方案遇到以下問題：第一，注漿量比原設計
注漿量增加將近1 倍，材料消耗太大，同時造成的地層
污染也大大增加。第二，由于是壓力注漿，漿液沿著孔
隙四處亂竄，隧道開挖面內進入大量漿液，使得隧道開
挖面范圍內存在大范圍漿液與卵石的固結體，隧道開挖
難度大大增加。
3.3 方案三
采用超前深孔注漿，上半斷面注漿，即隧道拱頂及
兩側起拱點以下600mm 注漿。帷幕注漿施工前，對隧
道掌子面進行封閉處理。處理方式為錨噴C20 混凝土+
鋼筋網片，厚度為150 ～ 200mm。必要時，可打設錨管，
確保注漿時掌子面所封閉的混凝土不產生裂紋和隆起。
采用半斷面帷幕注漿施工工藝，加固范圍為電力隧
道開挖輪廓線外1.5m 范圍。采用小型機械鉆機成孔，
鉆機成孔直徑為75mm，注漿管采用直徑48mm、壁厚
3.5mm 的無縫鋼管。地層加固所采用的注漿材料為水泥
水玻璃雙液漿。施工鉆孔按照“先外圈再內部、先上后
下、跳孔施工”的順序進行，注漿管循環搭設，注漿管
長度為9m，注漿管尾部預留止?jié){段長度為3m，搭接長
度為2m。注漿采用后退式分段注漿，將長注漿管分為
2m/ 段，通過調整注漿管內的止?jié){閥位置實現分段注漿。
注漿材料的配比可根據現場實際情況適當調整。注漿效
果可通過預留觀察孔、注漿壓力和注漿量等因素綜合分
析預判，注漿壓力一般不得超過600kPa。拱頂及側墻注
漿量為5m3/m。成孔安放注漿管后，應采用速凝水泥封
堵孔壁和管壁間空隙，封堵深度為0.5m，滿足壓力注漿
的要求。
注漿材料如下：管材為φ48mm 普通鋼管，壁厚
3.5mm，管頭為30°椎體，長度為12m，預留止?jié){段
3m；漿液為水泥- 水玻璃漿液。
注漿控制值如下：注漿后土層要求單軸抗壓強度不
小于l5 ～ 30MPa。
此方案漿液選用水泥漿+ 改性水玻璃，由于漿液
加入了水玻璃，隧道開挖時圍巖強度不高，開挖難度較
?。挥捎跐{液的固結和膠結作用，使開挖面基本無坍塌，
開挖輪廓控制較好、地層穩定；經地面沉降觀測發現，
地面由于隧道開挖產生的沉降為6mm，小于允許沉降
10mm，滿足道路安全和舒適的要求。
3.4 方案比選
通過對三個方案進行比較分析，超前深孔上半斷面
注漿能夠滿足施工要求，能夠滿足路面沉降的要求，施
工風險小。因此，綜合考慮，確定地層加固采用超前深
孔上半斷面注漿，即方案三。
4 施工觀測
采取信息化施工，應檢測地表沉降、拱頂沉降、凈
空收斂等項目，以判斷道路結構的安全穩定性，及時調
整施工參數，控制施工風險。在現況地面設置沉降觀測點，
在地表下5m、2.5m 處埋設分層沉降儀進行地層沉降檢測。
檢測結果表明，地表沉降、分層沉降、拱頂沉降及洞內
收斂沉降均屬可控狀態；隧道穿過后，發現22#、26#、
30# 觀測點處地面平整度最大間隙仍為8mm，其他觀測
點處平整度最大間隙均小于5mm，滿足規范要求，地面
最大沉降為15mm，能夠保證行車的安全性和舒適性。
5 結論及建議
淺埋暗挖隧道穿越砂卵石地層時，采取合理的注漿
加固措施，利用信息化施工，做好監控和監測，及時調
整施工參數，并遵守“管超前、嚴注漿、短開挖、強支護、
快封閉、勤量測”十八字方針，可以保證施工安全和地
表路面的安全性和出行的舒適性。同時，淺埋暗挖隧道
施工應加強新工藝新技術方面的開發和應用，加強信息
化管理和動態過程控制、過程檢測，實現數字化分析與
施工，并根據試驗參數調整施工工藝，最終實現生產安
全和社會安全。
參考文獻：
[1] 王穎苗. 淺埋暗挖法隧道施工技術及其地面沉降控制研究
[J]. 工程技術研究,2020,5(9):107-109.
[2] 唐偉才, 吉小明. 小間距大跨隧道沖溝淺埋偏壓段施工技
術[J]. 廣東建材,2012(5):20.
[3] 羅干筱. 淺埋暗挖法隧道施工技術及其地面沉降控制策略
[J]. 住宅與房地產,2019(3):163.
