LOW CA R8oN WoRLD 2016，lo 低碳技術

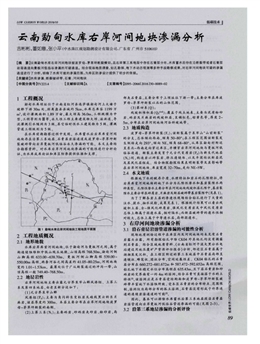

云南勐甸水庫右岸河間地塊滲漏分析
吉彬彬，董如意，張JJ＼平(中水珠江規劃勘測設計有限公司，廣東省廣州I市510610)
【摘要】云南勐甸水庫右岸河間地塊被波羅母 茅草坪斷裂橫切，且右岸第三系地層中存在石膏層分布，水庫蓄水后存在沿斷裂帶或者石膏層
巖溶通道向曼板河低臨谷滲漏的可疑通道。結合現場地質調查、鉆孔勘探、地下水動態觀測等多種手段勘察成果，對右岸河間地塊可疑的滲漏
通道進行了分析，明確了水庫可能的滲漏范圍，為庫區防滲設計提供了初步的依據。
【關鍵詞】水庫滲漏i斷裂破碎帶：石膏：河問地塊
【中圖分類號】TV223．4 【文獻標識碼】A 【文章編號】2095—2066(2016)30—0089—02
1工程概況
勐甸水庫壩址位于云南省紅河縣迤薩鎮勐甸河上大塘子
坡橋下游30m處，距離盤縣縣城約5kin，水庫總庫容ll99萬
m ，設計灌溉面積1．89萬畝，最大壩高36．0m．工程規模為中
型，工程等別為Ⅲ等，永久性工程主要建筑物大壩、溢洪道、導
流灌溉引水隧洞為3級，其它臨時性水工建筑物為5級。灌溉
管道工程級別為5級
在水庫前期勘察過程中發現．水庫蓄水后右岸庫首河間
地塊存在沿第三系地層、石膏層巖溶通道或波羅母一茅草坪斷
裂破碎帶向右岸曼板河低臨谷永久滲漏的可能． 本文主要結
合勘察資料，對水庫右岸河間地塊滲漏的可能性進行分析論
證。為水庫成庫論證和庫區防滲提供依據和支撐
圖1勐甸水庫右岸河間地塊工程地質平面圖
2 工程地質概況
2．1地形地貌
水庫右岸庫首河間地塊．位于勐句河與曼板河之間，屬于
構造侵蝕堆積中低山殘丘地貌，山頂高程768．50m。勐甸河側
山腳高程633．00—638．70m． 曼板河側山腳高程539．00—
550．00m 高程，兩條河谷之間高差約41．05～80．25m，河問地塊
寬約1．01—1．53km．最薄處位于廣從斷裂通過的沖溝一帶，山
頂高程一般749．40～768．50m
2．2地層巖性
右岸河問地塊主要出露元古界哀牢山群鳳港組、上第三
系及第四系地層．由老至新分述如下：
(1)元古界哀牢山群
風港組(P )：主要為角閃斜長變粒巖及硅線黑云斜長片
麻巖。該層厚度約300m。本層主要分布在右岸河間地塊波羅
母～茅草坪斷裂的南側。
(2)上第三系(N1)：主要礫巖、砂礫巖夾砂巖、粉砂巖，局
部夾石膏層，主要分布于上壩址往下游一帶；主要分布在庫波
羅母～茅草坪斷裂以北的山體范圍
(3)第四系(0)：
殘坡積堆積層(Q “)：覆蓋于殘丘地表，主要為泥質粉砂
巖、礫巖及片麻巖的殘坡積層，呈褐紅色，棕黃色等，厚度2～
5m．分布在右岸河問地塊河谷斜坡地帶
2-3地質構造
渡羅母一茅草坪斷裂(F )：該斷裂屬于哀牢山“山前斷裂”
的分支。總體傾向西南，傾角50 80。：在工程區范圍該斷裂發
生倒轉走向293。。傾向NE，傾角68～80。，從庫區勐甸村附近
呈東北一西南走向穿過庫區，并橫穿右岸河間地塊與曼板河低
臨谷連通。斷裂主要發育于元古代變質巖( )與新生代地層
(N．)間，構造巖以碎裂巖、擠壓透鏡體、以及半田結狀斷層泥
及其風化層組成 ，結合物探勘探結果表明斷裂帶及其影響帶
在右岸河間地塊、庫盆寬度32～70m。走向NE—SW。
2．4 水文地質
根據地下水的賦存介質、水理特征和巖石的孔隙特征，將
右岸庫首河間地塊的地下水分為孔隙性潛水和基巖裂隙水兩
種類型?？紫缎詽撍饕植荚诤娱g地塊殘坡積層孔隙中，基巖裂
隙水主要分布在碎屑巖、片麻巖及斷層破碎帶基巖裂隙中(見表1)。
為了了解各巖土層的滲透性現場結合鉆孔進行了大量的
注水、提水、抽水試驗，成果見表1。根據統計結果可以看出殘
坡積土層、全～強風化碎屑巖、強風化變質巖及中風化變質巖
總體上部屬于弱透水層．相對隔水：而斷層破碎帶的透水性相
對較大，總體上屬于中等透水層，局部弱透水。
3 右岸河間地塊滲漏分析
3．1沿石膏層巖溶管道滲漏的可能性分析
現場地質測繪過程中在庫區內及河問地塊均未見有石膏
巖露頭出露．所有勘探鉆孔中除CK04外其他孔均沒有揭露
到石膏層 、結合區域地質資料、《云南省紅河干流大黑公水電
站建設用地壓覆礦產資源評估報告》分析，鄰近區石膏層屬于
湖湘蒸發沉積．在工程區附近的第三系地層中石膏層局部呈
透鏡狀、蜂窩狀、團狀分布，空間延展性差。CK04鉆孔的石膏
層分布在660．272—68 1．672m和587．472～592．652m 高程范圍，
鉆孔地下水穩定水位分布高程在635．43m．且下層石膏巖和砂
礫巖的交界面有一約4m 的溶洞，結合石膏可直接溶于水的土
特性口I．該溶洞應是石膏層受結構面和波羅母～茅草坪斷裂破
碎帶豐富地下水溶蝕所致。受本區石膏巖的分布特點、范圍限
制．溶洞僅為局部分布的孤立溶洞，石膏層沒有形成于外界連
通的連續巖溶通道的可能f5I。
因此． 基本可以排除水庫蓄水后第三系地層段沿石膏層
巖溶管道向右岸曼板河低臨谷管道滲漏的可能(見圖2～3)。
3．2沿第三系地層滲漏的分析評價
低碳技術
表l各巖土層滲透系數成果統計表
含水巖組 鉆孔 滲透系數(era／s)／／&amp;amp;水率(1u)
樣本數 1
最大值 1．20E—D5
(殘積)粉質粘土 最小值
1．20E—05
平均值 1．20E—05
樣本教 3
全風化碎屑巖 最大值 1．43E
(N，) 最小值 1．90E—O5
平均值 6．】3E—)5
樣本敷 22
強風化碎屑巖 最大值 2．70E一04
(N，) 最小值 6．40E一06
平均值 5．44E一05
樣本數 7
強風化片麻巖 最大值 4．5lE—05
( ) 最小值 1-3OE—05
平均值 2．44E—05
樣苯數 2
弱融化R琳苦 最大值 2．0
( ) 最小值 0 5
平均值 1．25
樣本敷 I2
最史值 2 78E—O3
斷層帶(F) 最小值
1．1OE_J 6
平均值 4．68E一04
鼯 拼■■{ ’榴_ t 醚 州l j nn I m
- ， = 搿 盈 t‘ [L 1“ 駟 I“ i
圖2勐甸水庫右岸河間地塊橫剖面圖B—B
} 【)
因i t忖 lI曩{； 麓I 砩 匝 一 t帥[ 困 ] 職” [ l_
l 巫 “ E三j} 圜 蚺 口[ ]釷[ ¨ 嘲¨
圖3勐甸水庫右岸河間地塊橫剖面圖D—D
右岸地形分水嶺水文地質勘探剖面B—B 和D—D 顯示．
鉆孔穩定地下水位分布高程ZKS01(644．72m)、ZKS02
(635．85m)均高于CK4鉆孔的地下水位分布高程(635．43)．說
明第三系水文地質單元中的地下分水嶺與地形分水嶺存在差
異，地下分水嶺偏向庫盆，位于ZKS01一ZKS02一ZKS03一線附
近 ZKs01地下水穩定水位分布高程低于正常蓄水位約
1．62m， 由于本次水位觀測是處在河流的枯水期時間段內．在
豐水期分水嶺地下水位還會有所升高。同時，考慮到水庫蓄水
后潛水水位雍高的影響，通過估算ZKS01斷面處水庫蓄水后．
地下水位可雍高至650．11m高程，高出正常蓄水位約4．11m．
因而水庫蓄水后在右岸上第三系地層中．不會產生永久滲漏
問題
| ow c^RBt)N woRLI)2ol 6，to
3．3 沿斷裂破碎帶向右岸低臨谷滲漏的分析評價
在靠近斷裂位置的ZKS02鉆孔651．95—655．75揭露有灰
黑色的斷層角礫巖，ZKS08鉆孔揭露到有構造碎裂巖、擠壓斷
層泥等地層，斷層巖心受構造擠壓、揉皺明顯 同時地下水位
在斷層帶附近分布高程有所降低．ZKS02處地下水位低于正
常蓄水位約l0．15m，存在明顯的凹槽．說明斷裂及其影響帶兩
側巖土體的地下水流向斷裂進行排泄．加之斷裂破碎帶地層
滲透性相對較大，在水庫蓄至正常蓄水位后庫水有沿斷裂及
其兩側影響帶滲漏的可能 因而．水庫滲漏的主要位置為：斷
裂帶及其兩側影響帶地下水位低于正常蓄水位的224．30m凹
槽范圍．該凹槽主要分布在波羅母～茅草坪斷裂及其北盤
224．30m 的度范圍內(ZKS08～ZKS01之間)(詳見圖3)
表2 右岸分水嶺鉆孔穩定水位觀測成果統計表
孔口高程 鉆孔編號 穩 定水位埋深 穩 定水位 高程 與正常蓄
(m) (m) (n1) 水位關系
CK3 728．66 45．00 683．66 37．66
CK4 749．53 ll4．10 635．43 —10．57
ZKS01 69630 51．92 64438 一1．62
ZKS02 685．75 49．90 635 85 一l0．15
ZKSO3 681．45 24．74 656 7l 1O．7l
ZKSo4 656 32 】7．60 638．72 -7．26
ZKSO6 656．18 20，9 635 28 一l0．72
ZKSO8 680．10 22．4 657．7 I1．7
綜上所述， 水庫在斷裂及其兩側影響帶224．30m 寬的范
圍存在向右岸低矮臨谷永久滲漏的通道
為了防止庫水向低臨谷發生永久滲漏．建議對斷裂帶及
其兩側影響帶進行防滲(地下水凹槽段)，重點應該針對斷裂
帶寬度范圍內進行防滲， 建議防滲帷幕水平方向接正常蓄水
位位置的地下水位．垂直方向接地下相對隔水層
4 結論
(1)右岸河間地塊第三系地層中的石膏巖呈透鏡狀、蜂窩
狀、團狀分布，空間延展性差．且地表無露頭 溶洞僅為局部分
布的孤立溶洞，沒有形成石膏層的與外界聯通的連續巖溶通
道的可能。因此．基本可以排除水庫蓄水后第三系地層段沿石
膏層巖溶管道向右岸曼板河低I臨谷管道滲漏的可能
(2)第三系水文地質單元中的地下分水嶺偏向庫盆一側．
分水嶺位置地下水穩定水位分布高程低于正常蓄水位約
1．62m。由于本次水位觀測是處在河流的枯水期時間段內．在
豐水期分水嶺地下水位還會有所升高． 同時考慮到水庫蓄水
后潛水水位雍高的影響．因而水庫蓄水后在右岸上第三系地
層中．不會產生永久滲漏問題．
(3)右岸河間地下分水嶺水位在斷層帶附近分布高程有
所降低， 存在明顯的凹槽， 水庫在斷裂及其兩側影響帶
224．30m寬范圍存在向右岸低矮臨谷永久滲漏的通道 、
(4)建議對斷裂帶及其兩側影響帶進行防滲(地下水凹
槽)，重點應該針對斷裂帶寬度范圍內進行防滲．建議防滲帷
幕水平上接正常蓄水位位置的地下水位．垂直上接地下相對
隔水層
參考文獻
【11吉彬彬．云南省紅河縣勐甸水庫工程右岸河間地塊滲漏專題報告lR】
申水珠江規劃勘測設計有限公司，2015，3．
【2】盧耀如，張鳳娥，著．硫酸鹽巖巖溶及硫酸鹽巖與碳酸鹽巖復核巖
溶—— 發育機理與工程效應研究IM】．北京：高等教育出版社，2007，9．
收稿口期：2o16—10—10
作者簡介：吉彬彬(1982一)，男，工程師，碩士，主要從事水利水
電工程地質勘察及巖土工程設計工作
