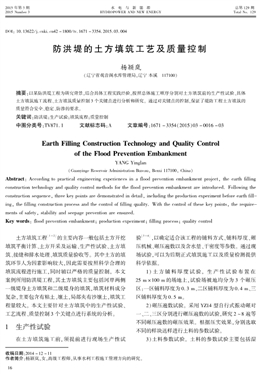

２０１５ 年第３ 期
２０１５ Ｎｕｍｂｅｒ ３
水電與新能源
ＨＹＤＲＯＰＯＷＥＲ ＡＮＤ ＮＥＷ ＥＮＥＲＧＹ
總第１２９ 期
Ｔｏｔａｌ Ｎｏ．１２９
ＤＯＩ： １０．１３６２２／ｊ．ｃｎｋｉ．ｃｎ４２ －１８００／ｔｖ．１６７１ －３３５４．２０１５．０３．００４
收稿日期：２０１４ －１２ －１１ 作者簡介：楊穎嵐，女，高級工程師，從事水利工程施工管理方向的研究。
防洪堤的土方填筑工藝及質量控制
楊穎嵐
（遼寧省觀音閣水庫管理局，遼寧本溪?。保保罚保埃埃?
摘要：以某防洪堤工程為研究背景，結合具體工程實踐經驗，按照總體施工順序分別對土方填筑前的生產性試驗、具體
土方填筑施工流程、土方填筑質量控制３ 個關鍵點進行分析和研究。通過對關鍵點的控制，保證了堤防工程土方填筑的
質量符合安全、穩定、防滲的要求。
關鍵詞：防洪堤；生產試驗；填筑流程；質量控制
中圖分類號：ＴＶ８７１．１　　　文獻標志碼：Ａ　　　文章編號：１６７１ －３３５４（２０１５）０３ －００１６ －０３
Earth Filling Construction Technology and Quality Control
of the Flood Prevention Embankment
ＹＡＮＧ Ｙｉｎｇｌａｎ
（Ｇｕａｎｙｉｎｇｅ Ｒｅｓｅｒｖｏｉｒ Ａｄｍｉｎｉｓｔｒａｔｉｏｎ Ｂｕｒｅａｕ， Ｂｅｎｘｉ １１７１００， Ｃｈｉｎａ）
Abstract： Ａｃｃｏｒｄｉｎｇ ｔｏ ｐｒａｃｔｉｃａｌ ｅｎｇｉｎｅｅｒｉｎｇ ｅｘｐｅｒｉｅｎｃｅｓ ｉｎ ａ ｆｌｏｏｄ ｐｒｅｖｅｎｔｉｏｎ ｅｍｂａｎｋｍｅｎｔ ｐｒｏｊｅｃｔ， ｔｈｅ ｅａｒｔｈ ｆｉｌｌｉｎｇ
ｃｏｎｓｔｒｕｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ａｎｄ ｑｕａｌｉｔｙ ｃｏｎｔｒｏｌ ｍｅｔｈｏｄｓ ｆｏｒ ｔｈｅ ｆｌｏｏｄ ｐｒｅｖｅｎｔｉｏｎ ｅｍｂａｎｋｍｅｎｔ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ．Ｆｏｌｌｏｗｉｎｇ ｔｈｅ
ｃｏｎｓｔｒｕｃｔｉｏｎ ｓｅｑｕｅｎｃｅ， ｔｈｒｅｅ ｋｅｙ ｐｏｉｎｔｓ ａｒｅ ｄｅｍｏｎｓｔｒａｔｅｄ ｉｎ ｄｅｔａｉｌ， ｉｎｃｌｕｄｉｎｇ ｔｈｅ ｐｒｏｄｕｃｔｉｏｎ ｅｘｐｅｒｉｍｅｎｔ ｂｅｆｏｒｅ ｅａｒｔｈ ｆｉｌｌｉｎｇ，
ｔｈｅ ｆｉｌｌｉｎｇ ｃｏｎｓｔｒｕｃｔｉｏｎ ｐｒｏｃｅｓｓ ａｎｄ ｔｈｅ ｃｏｎｔｒｏｌ ｏｆ ｆｉｌｌｉｎｇ ｑｕａｌｉｔｙ．Ｗｉｔｈ ｔｈｅ ｃｏｎｔｒｏｌ ｏｆ ｔｈｅｓｅ ｋｅｙ ｐｏｉｎｔｓ， ｔｈｅ ｒｅｑｕｉｒｅｍｅｎｔｓ
ｏｆ ｓａｆｅｔｙ， ｓｔａｂｉｌｉｔｙ ａｎｄ ｓｅｅｐａｇｅ ｐｒｅｖｅｎｔｉｏｎ ａｒｅ ｅｎｓｕｒｅｄ．
Key words： ｆｌｏｏｄ ｐｒｅｖｅｎｔｉｏｎ ｅｍｂａｎｋｍｅｎｔ； ｐｒｏｄｕｃｔｉｏｎ ｅｘｐｅｒｉｍｅｎｔ； ｆｉｌｌｉｎｇ ｐｒｏｃｅｓｓ； ｑｕａｌｉｔｙ ｃｏｎｔｒｏｌ
　　土方填筑工程［１ －２］ 的主要內容一般包括土方開挖
填筑平衡計算、土方開采及運輸、生產性試驗、土方填
筑、接縫和排水處理、填筑質量驗收等。其中土方的填
筑環節人為因素影響較大，因此需要按照科學合理的
填筑流程進行施工，同時輔以嚴格的質量控制。本文
案例所用防洪堤工程，其土方填筑主要包括河岸兩側
一級堤身土方填筑和二級堤身的填筑，填筑材料成分
復雜，主要包含有粘土、壤土，局部夾有沙壤土，填筑工
程量較大。本文主要針對土方填筑中的生產性試驗、
工藝流程、質量控制３ 個關鍵點進行系統的分析。
１　生產性試驗
在土方填筑施工前，須提前進行現場生產性試
驗［３ －４］ ，以確定適合該工程的鋪料方式、鋪料厚度、碾
壓機械、碾壓遍數以及含水量、干密度等參數。通過現
場試驗，可以為后期正式填筑施工以及質量檢測提供
科學依據。
１） 土方鋪料厚度試驗。生產性試驗布置在
２５ ｍ ×１００ ｍ 的場地上，試驗場被地均分為３ 個碾壓
區：一區鋪料厚度為０．３ ｍ、二區鋪料厚度為０．４ ｍ、三
區鋪料厚度為０．５ ｍ。
２）碾壓遍數試驗。采用ＹＺ１４ 型自行式振動碾對
一、二、三區分別進行碾壓遍數的試驗，研究２ ～８ 遍等
不同碾壓遍數的碾壓效果。根據壓實效果，分別選取
不同的樣塊送樣進行土料的參數試驗。
３）土料參數試驗。土料的參數試驗主要包括濕
１６
楊穎嵐：防洪堤的土方填筑工藝及質量控制２０１５ 年３ 月
密度、沉降量、含水率、干密度、壓實度、層間結合度等。
其中沉降量采用水準儀測量，精度控制在±１ ｍｍ；含
水率采用酒精燃燒法，精確至０．０１ ｇ；干密度采用環刀
法，精確至０．０１ ｇ／ｃｍ３ ；層間結合程度主要是觀察有無
虛土層、上下層面結合是否良好、有無光面及剪力破壞
等現象。
根據上述生產性試驗的具體要求，并參照ＧＢ／
Ｔ１５４０６ －２００７ 等工程規范［５］ 得出該防洪堤工程土方
填筑試驗的參數數據如表１ 所示。
表1　現場生產性試驗參數統計表
土樣
分區
鋪土厚度
／ｃｍ
碾壓遍數
／遍
濕密度
／（ｇ· ｃｍ－３ ）
試驗含水率
／％
干密度
／（ｇ· ｃｍ－３ ）
最大干密度
／（ｇ· ｃｍ－３ ）
壓實度
／％
壓實厚度
／ｃｍ
沉降量
／ｃｍ
層間
結合度
碾壓
一區
３０ ２ １．９２６ １６．７ １．６５０ １．７６ ９３．７７ ２７．５ ２．５ 一般 ３０ ４ １．９４４ １６．５ １．６６９ １．７６ ９４．８１ ２６．４ ３．６ 好 ３０ ６ １．９５０ １５．８ １．６８４ １．７６ ９５．６８ ２５．９ ４．１ 較好 ３０ ８ １．９４６ １５．２ １．６８９ １．７６ ９５．９８ ２５．５ ４．５ 較好 碾壓
二區
４０ ２ １．９３０ １６．５ １．６５７ １．７６ ９４．１３ ３８．０ ２．０ 一般 ４０ ４ １．９６２ １６．６ １．６８３ １．７６ ９５．６１ ３５．５ ４．５ 好 ４０ ６ １．９６０ １６．２ １．６８７ １．７６ ９５．８４ ３５．３ ４．７ 較好 ４０ ８ １．９６２ １６．１ １．６９０ １．７６ ９６．０２ ３５．２ ４．８ 較好 碾壓
三區
５０ ２ １．９４１ １６．８ １．６６２ １．７６ ９４．４２ ４７．５ ２．５ 一般 ５０ ４ １．９６２ １６．５ １．６８４ １．７６ ９５．６９ ４６．８ ３．２ 好 ５０ ６ １．９６６ １６．６ １．６８６ １．７６ ９５．８０ ４６．５ ３．５ 較好 ５０ ８ １．９６２ １６．３ １．６８７ １．７６ ９５．８５ ４６．２ ３．８ 較好 　　由以上生產性試驗數據，可以得出土料壓實度與
碾壓遍數的關系圖，如圖１ 所示。
圖1　土方碾壓遍數與壓實度關系
由表１ 和圖１ 可知，在鋪土厚度３０、４０、５０ ｃｍ ３ 種
不同的方案中，整體進行綜合對比，在相同的碾壓遍數
下４０ ｃｍ 方案的土料沉降量變化最大，因此得出該防
洪堤工程土方最佳的鋪層厚度為４０ ｃｍ。同時在該鋪
土厚度方案中，可知當碾壓遍數超過６ 次之后，壓實度
變化不明顯，且６ 次左右時層間結合度也較好?？紤]
工程效率及經濟因素，確定合理的碾壓遍數為５ 遍。
２　工藝流程
本工程中，土方填筑施工流程如圖２ 所示。
從圖２ 可知，該施工流程具有嚴密的科學性和邏
輯性，施工時應該按照循環檢查［６］ 的方式至到最終的
完工驗收。填筑流程的關鍵點：①填筑面清理，填筑前
需要清除植物的殘根以及其他磚礫雜質；②鋪料整平，
確保碾壓時的平整度和均勻度；③抽樣檢測，對每一層
土料的碾壓必須按照生產性試驗的標準進行抽樣檢
測；④修補處理，填筑至合格高程之后需要進行修坡、
排水處理，確保護堤的美觀與穩固。
３　質量控制
土方填筑的質量控制，貫穿于整個施工的過程。
１７
水電與新能源２０１５ 年第３ 期
圖2　土方填筑工藝流程
在進行質量控制［３，７］ 時，應按照土方填筑的工藝流程
對每一個環節進行檢查。本文結合工程經驗，按照施
工程序?qū)ν练教钪淖鳂I(yè)準備、鋪料、主體工程施工、
抽樣檢測以及特殊環境施工的質量控制分別進行系統
的分析。
１）作業準備質量控制。土方填筑作用前，首先應
對基礎面進行徹底的清理，確?；A面無積水和殘留
雜質；同時對基礎底部的軟弱土層應該給以清除；料場
的土料含水量要控制在土料的最優含水量±２％范圍
內，如果含水量過大則對土進行翻曬，偏小則對土進行
灑水。
２）現場鋪料質量控制。鋪填作業從最低高程開
始，按照水平層次分層分段進行，不進行順坡鋪填。分
段作業面最少長度不小于１００ ｍ，鋪料的厚度按照生
產性試驗的要求來鋪填，本工程中按照厚度為４０ ｃｍ
進行控制。
３）主體施工質量控制。在主體工程施工時，主要
控制以下幾個關鍵點：①要確保土料的開挖、運輸、卸
料、鋪料、碾壓等工序持續連貫進行，以免周轉過多而
導致含水量的過大變化；②連續作業時對土料進行防
暴曬處理，對表面已風干的填筑層灑水濕潤；③間隔時
間較長的填筑層，在填新土層之前需要在表層做刨毛
處理；④碾壓時機械要根據放樣的路線實施碾壓，主要
采用前進后退全振方法碾壓作業，碾壓跡線重疊控制
在５０ ｃｍ，車速控制在２．０ ｋｍ／ｈ 左右。
４）抽樣檢測。按照土方填筑的工藝流程，需隨時
對碾壓土層進行抽檢。本工程中依據土料的生產性試
驗結果，對土料的含水率、干密度、層間結合度進行復
合檢測。①含水率檢測。碾壓前后每場各進行２ 點含
水率測定。②干密度檢測。終碾后每次各?。?個試樣
采用環刀法取樣。③層間結合度檢測。觀測壓實土層
有無虛土層、上下層面結合是否良好、有無光面或者剪
力破壞現象。通過抽樣檢測，本工程土方填筑施工的
各參數指標均在表１ 的范圍之內。
５）特殊環境施工質量控制。施工遇雨天時，預先
及時壓實作業面的表層松土，將作業面碾壓成人字形
斜坡，以利于排走雨水；雨后填筑面需要進行晾曬處
理，經檢驗合格后才能進行后續的施工。
４　結　語
１）土方填筑施工前需進行嚴格的生產性試驗，通
過多種參數確定最終的鋪料厚度、碾壓遍數，為后期施
工提供科學的依據。
２）土方填筑施工工藝流程決定了施工步驟的科
學性和準確性，要嚴格按照工藝流程進行施工，避免二
次施工。
３）土方填筑工程中，應嚴格按照規范進行關鍵點
的質量控制。本工程按照作業準備質量控制、現場鋪
料質量控制、主體施工質量控制、抽樣檢測質量控制、
特殊環境質量控制５ 個關鍵點進行質量管理，確保了
整體工程質量符合要求。
參考文獻：
［１］趙紹華， 劉金鵬， 盛巖．土石方工程施工［Ｍ］．北京： 中國
水利水電出版社， ２０１０
［２］侍倩．土力學［Ｍ］．武漢： 武漢大學出版社， ２０１０
［３］許長安．利用河道疏浚土方填筑堤防的技術研究［Ｊ］．長
江科學院院報， ２０１０， ２７（７）： ５１ －５５
［４］陳凱歌， 王曉霞．淺談土方填筑施工參數及工藝的確定
［Ｊ］．陜西水利， ２００８（Ｆ０９）： ２５ －２６
［５］ＧＢ／Ｔ１５４０６ －２００７， 巖土工程儀器基本參數及通用技術條
件規范［Ｓ］
［６］馬國棟， 李玉鵬， 劉延明．路基土方填筑與壓實施工技術
［Ｊ］．黑龍江水利科技， ２００５， ３３（１）： ５９ －５９
［７］魏永．土方填筑技術在周村水庫除險加固工程中的應用
［Ｊ］．中國水運： 下半月， ２０１３（１１）： ２６７ －２６８
