輔助鍋爐跳車原因分析與處理

作者：李常喜　　評論：　 ? 收藏本頁

1 輔助鍋爐03B003設計原理

    AMV工藝的高壓蒸汽主要由廢熱鍋爐03E001、04E001、08E001和一臺與一段轉化爐對流段共用一個煙道的輔助鍋爐03B003產生。輔助鍋爐03B003主要起輔助平衡作用。輔鍋設計最大產汽量60t／h，最小13．2t／h。由于系統負荷偏低，廢熱產汽量偏低，蒸汽溫度低于設計值，各機組用汽量高于設計值，H2O／∑C偏高，因此輔鍋產汽量一在53～57t／h之間。輔鍋如果在正常運行中跳車，將使蒸汽系統陷入嚴重的失調狀態，處理不及時，將會引起全系統停車。

    2 輔鍋03B003跳車原因分析

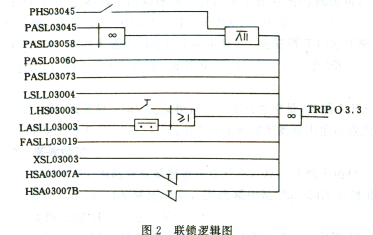

    (1)為了保護設備，設計了很多聯鎖以保證輔鍋的安全運行。引起輔鍋跳車的主聯鎖TRIPO 3．3，聯鎖邏輯圖如圖2所示。

    以上聯鎖中PASL03045、PASL03058去輔鍋燃料氣壓力低，聯鎖被超馳。曾經由于聯鎖動作觸動聯鎖TRIP O 3．3的有；①PASL03036／73低引起輔鍋跳車；②XSL03003鼓風機跳車信號觸動TRIPO 3．3；③PASL03045燃料氣壓力低開關偏移觸動TRIPO3．3；④LSLL03004低觸動TRIPO 3．3。
    (2)操作方面引起輔鍋跳車的因素有：①在輔鍋點火過程中，由于風量沒有控制好，引起輔鍋跳車；②在正常運行過程中，誤將F03020輔鍋空燃比突然降至1，而使F03019自動調節減量至8km3／h(標準狀態)引起輔鍋跳車；③輔鍋點火升溫過程中及停車處理時，汽包液位低聯鎖，造成輔鍋跳車；④天然氣壓力P03033高開路后變手動關閉，引起輔鍋燃料中斷而跳車；⑤由于爐膛壓力沒有控制好，超高，引起輔鍋跳車。

    3 正常運行過程中輔鍋跳車后處理要點

    (1)輔鍋跳車后，迅速調整引風機風門擋板P03029，視當時情況跟蹤調整P03029，控制好P03023壓力，防止因爐膛負壓低引起一段爐停車。
    (2)通知調度，停尿素，關P03054C閥，平衡蒸汽，控制好蒸汽管網。
    (3)調整好高壓蒸汽管網，調整T03020、T85001、T03018溫度，稍降冰機09K001、合成氣壓縮機07K001負荷，穩定蒸汽管網。
    (4)分析停車原因，組織儀表、崗位人員啟動03B003，控制好系統運行，防止事故擴大化。
