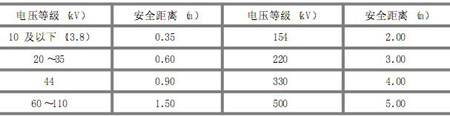

表5－1　工作人員工作中正?；顒臃秶c帶電設備的安全距離

??

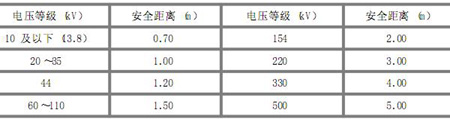

表5－2　設備不停電時的安全距離

?

　　將工作現場附近不滿足安全距離的設備停電，主要是考慮到工作人員在工作中可能出現的一些意外情況而采取的措施。

　　將檢修設備停電，必須把各方面的電源完全斷開（任何運行中的星形接線設備的中性點，必須視為帶電設備）。必須拉開隔離開關，使各方面至少有一個明顯的斷開點。

　　禁止在只經斷路器斷開電源的設備上工作。與停電設備有關的變壓器和電壓互感器，必須從高、低壓兩側斷開，防止向停電檢修設備反送電。為了防止在檢修斷路器或遠方控制的隔離開關可能因誤操作或因試驗等引起的保護誤動作而使斷路器或隔離開關突然跳合閘而發生意外，必須斷開斷路器和隔離開關的操作電源，隔離開關操作把手必須鎖住。

　?。?）驗電。通過驗電可以驗證停電設備是否確無電壓，可以防止出現帶電裝設接地線或帶電合接地開關事故的發生。驗電必須用電壓等級合適而且合格的驗電器，驗電前，驗電器應先在有電設備上進行試驗，確證驗電器良好，方可使用；如果在木桿、木梯或在架構上驗電，不接地線不能指示有無電壓時，經值班負責人許可，可在驗電器上接地線，為了防止某些意外情況發生，在檢修設備進出線兩側各相應分別驗電；驗電時必須戴絕緣手套，330kV及以上的電氣設備，在沒有相應電壓等級的專用驗電器的情況下，可使用絕緣棒代替驗電器，根據絕緣棒端有無火花和放電辟辟聲來判斷有無電壓。

　　表示設備斷開和允許進入間隔的信號、經常接人的電壓表等，因為有可能失靈而錯誤指示，所以不得作為設備無電壓的根據，但如果指示有電，則禁止在該設備上工作。

　?。?）裝設接地線。裝設接地線是保護工作人員在工作地點防止突然來電的可靠安全措施，同時接地線也可將設備斷開部分的剩余電荷放盡。裝設接地線應符合安規的有關規定，在用驗電器驗明設備確無電壓后，應立即將檢修設備接地并三相短路，防止在較長時間間隔中，可能會發生停電設備突然來電的意外情況，對于可能送電至停電設備的各方面或停電設備可能產生感應電壓的都要裝設接地線。所裝接地線與帶電部分應符合安全距離的規定，這樣對來電而言，可以做到始終保證工作人員在接地線的后側，因而可確保安全。當停電設備有可能產生危險感應電壓時，應視情況適當增掛接地線。

　　檢修母線時，應根據母線的長短和有無感應電壓等實際情況確定地線數量。檢修10m及以下的母線，可以只裝設一組接地線。在門型架構的線路側進行停電檢修，如工作地點與所裝接地線的距離小于10m，工作地點雖在接地線外側，也可不另裝接地線。

　　檢修部分若分為幾個在電氣上不相連接的部分（如分段母線以隔離開關或斷路器隔開分成幾段）則各段應分別驗電接地短路。降壓變電所全部停電時，應將各個可能來電側的部分接地短路，其余部分不必每段都裝設接地線。為了防止因通過短路電流時斷路器跳閘或熔斷器迅速熔斷而使工作地點失去接地保護，所以接地線與檢修部分之間不準連有斷路器或熔斷器。

　　在室內配電裝置上工作，接地線應裝在該裝置導電部分的規定地點，這些地點的油漆應刮去，并劃下黑色記號，所有配電裝置的適當?shù)攸c，均應設有接地網的接頭，接地電阻必須合格。這主要是為了保證接地線和設備之間的接觸良好，因為若接觸不良，則當流過短路電流時，在接觸電阻上產生的電壓降施加于被檢修的設備上，這是不允許的，所以，接地線必須使用專用的線夾固定在導體上，嚴禁用纏繞的方法進行接地或短路。裝設接地線必須由兩人進行，若為單人值班，只允許使用接地開關接地，或使用絕緣棒合接地刀閘，避免發生萬一設備帶電危及人身安全而無人救護的嚴重后果；裝設接地線必須先接接地端，后接導體端，拆接地線的順序與此相反。這是為了在裝拆接地線的過程中始終保證接地線處于良好的接地狀態。

　　接地線應用多股軟裸銅線，其截面積應符合短路電流的要求，但不得小于25mm2，接地線在每次裝設以前應經過詳細檢查。損壞的接地線應及時修理或更換。禁止使用不符合規定的導線作接地或短路之用。這主要是為了防止發生短路時，在斷路器跳閘前接地線過早地燒斷，使工作地點失去保護，故其截面應滿足短路時的熱穩定要求。

　　高壓回路上的工作，需要拆除全部或一部分接地線后方能進行的工作，如測量母線和電纜的絕緣電阻，檢查斷路器（開關）觸頭是否同時接觸時，必須征得值班員或調度員的許可，方可臨時拆除接地線，但在工作完畢后應立即恢復。

　　每組接地線均應編號，并存放在固定地點。存放位置亦應編號，接地線號碼與存放位置號碼必須一致，裝、拆接地線，應做好記錄，交接班時應交待清楚，這樣便于檢查和核定，掌握接地線的使用情況，以防止發生帶接地線送電事故。
