???3 選擇性速斷過流保護系統整定方法

????該速斷過流保護系統的整定方法較簡單，按系統最大運行方式時，躲過線路長時最大工作電流整定：

????I _dz＝K_k?K_zq?I_js

????式中 I _dz——過流保護一次動作電流，kA；

????　　　　K_k——可靠性系數，取1.25；

????　　　　K_zq——電動機自起動系數，取1.5～3；

????I_js——線路計算電流，是用需用系數法求得的半小時最大平均負荷電流，kA 。

????4 系統硬件電路設計

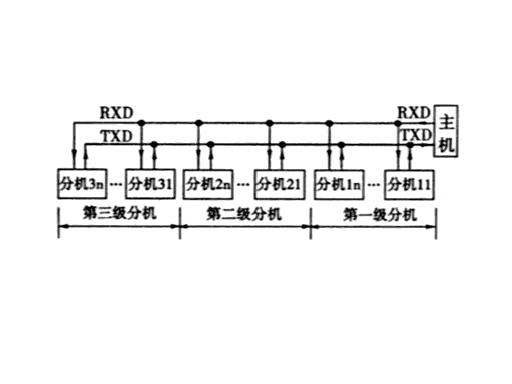

????該保護系統由若干臺分機和一臺主機組成，分機根據其開關位置共分三級，每級由若干臺組成。如圖2所示。第一級分機對應開關是地面變電所各出線開關。第二級分機對應開關是井下變電所各出線開關。第三級分機對應開關是采區變電所各出線開關。三級分機通過串行通信和主機聯接。

????

????圖2系統電路框圖

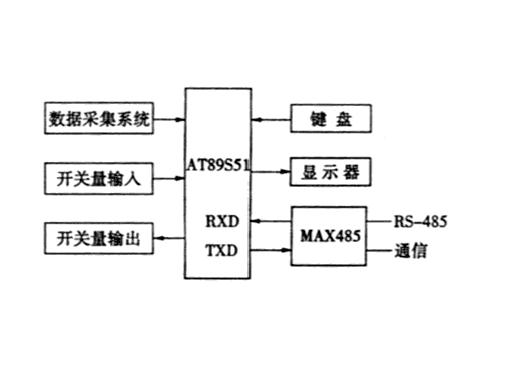

????4.1 系統分機硬件組成及工作原理
