??? 3．2特性

　　在隧道交通領域，光纖傳感器線纜是一種理想的解決辦法。因為：

　　一它不包含任何電子器件，所以不會受到任何種類的電磁干擾的影響。

　　一光纖傳感線纜設計了優異的耐用性(可以預期大約50年的服務壽命)，所以對環境影響如溫度，壓力和濕度波動極具抵抗力，同樣也適用于多塵和含有腐蝕性物質的空氣中。

　　一安裝傳感線纜和維護都十分容易，在線纜有損傷的地方可以像修復普通光纖一樣接合。

　　一傳感線纜能夠不受限制地切割成要求的長度，為每一個工程提供所需的長度，最長可達4千米。

　　同時，光纖感溫探測系統能夠：

　　一精確定位火災位置，對隧道可進行大范圍的或局部范圍的顯示。

　　一指明火災蔓延方向和速率。

　　一激活預先編制的聯動控制順序比如通風，疏散指示，交通信號燈，燈光調整等，并通過通訊接口與其它控制系統進行聯動。

　　自20世紀80年代末，裝于不銹鋼管中的石英玻璃纖維制成光纜開始用于信息傳輸(網絡控制)，而不會受到電磁干擾。這種光纖系統不僅適用于傳輸信息，還可作為局域分布的測量傳感器。

　　光纖感溫探測系統是一個線性感溫探測器，屬于最新一代光纖傳感器，其最大優點歸功于它的精確測量特性，它特別適合用于公路(鐵路)隧道以及類似場合的火災危險監視裝置。

　　光纖感溫探測系統已經多年成功地應用于許多領域，尤其是公路(鐵路)隧道領域。

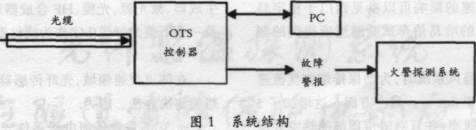

??? 4　系統結構

　　光纖感溫探測系統有如下結構：

　　一傳感線纜(最長4千米)

?????

　　-OTS控制器配有激光發生器，測量信號評估和軟件

　　一外部電源24V DC／100W(操作于230VAC)

　　一整個光纖感溫探測系統提供10個無電壓，報警和故障輸出，閉合觸點可用于連接9個主要區域報警，1個通常故障

　　一4個無電壓輸人用于：報警的復位，外部報警，監控

　　一與pcRS232)連接，在調試時設置優化操作參數。帶有調試程序的PC在操作時或分離或連接

　　一將一臺PC連接于接口，用來顯示設定區域和線纜沿線的溫度圖形顯示。

??? 4．1光纖感溫線纜

　　傳感線纜有一個外徑為1．65mm的鋼管。鋼管包含兩根獨立的石英玻璃光纖，每一根的外徑為0．25mm。光纖顏色不同以便于標識。剩余空間用無水導熱材料填充。

　　鋼管由一個絕緣塑料護套包圍，該護套直徑最大可8mm。該護套使在安裝時操作更為簡便并且提高機械穩定性和熱幅射的靈敏性。為辨識報警分區的設定，傳感線纜表面印有連續的長度米數數字。

　　感溫線纜特性

　　一圓形線纜，2芯多模光纖裝于高質量的鋼套之中

　　一光纖內核62．5~m

　　一光纖覆層125~m

　　一鋼套1．65mm

　　一絕緣層8mm

　　一線纜長度最長4000m

　　一彎曲半徑最小60mm

??? 一拉力
