4.2　能譜分析(EDS)

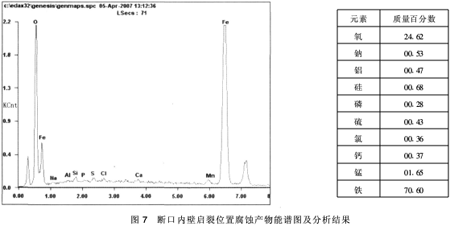

　　SEM檢查中發現內壁附近斷口表面覆蓋有大量的腐蝕產物，如圖5、6所示。對斷口內壁啟裂位置腐蝕產物表面的附著物成分進行能譜分析，分析結果如圖7所示。

?

?

?

　　EDS分析結果表明，腐蝕產物中含有氧、硫、氯、鈉等元素。這些元素及其化合物的存在都會對氣瓶材料造成腐蝕。斷口表面存在的大量腐蝕產物表明：鋼瓶內存在一定量水分，且水分中含有的物質較復雜，不僅有二氧化碳溶液，還存在氯、硫等元素?？梢酝茢?，氣瓶破壞與二氧化碳—水環境下應力腐蝕開裂有關。

　　5　瓶體材料金相分析

　　試樣取自氣瓶斷口處，在試樣距斷口約5m處內壁觀察到一條較深的裂紋。該裂紋始于內壁向外壁擴展，且已經超過壁厚的1/2。從裂紋尖端看，開裂以穿晶為主，伴有沿晶，如圖8所示。另外還觀察到由瓶底起至2/3高度的內壁存在較多的腐蝕凹坑，并已出現一定數量源于凹坑的微裂紋，裂紋的擴展也是以穿晶為主，伴有沿晶特征，如圖9所示。

?

?
