1、MTC型鋼絲繩檢測儀是一種定性定量定位檢測鋼絲繩中內外部斷絲和因磨損、銹蝕、繩徑等引起的鋼絲繩橫截面中金屬截面積總和變化的計算機化無損檢測儀器。采用了LF型探傷傳感器和LMA型探傷傳感器，檢測信號經過放大、濾波等處理后由計算機采集和判別，檢測的結果可顯示、存儲、打印。

2、使用前務必閱讀操作說明書。

1、將傳感器并置于需檢測的鋼絲繩上。

2、將信號線的三芯插頭插入傳感器編碼器的三芯插孔中，將四芯插頭插入傳感器上、下體的四芯插孔中（上、下插頭不區分），并擰緊，以防檢測過程中脫落。

3、將信號線的另一端頭與MRC實時報警器(電源配置器)連接，再用RS232連接線（或USB to RS232傳輸線）與計算機連接上。
4、系統連接好，打開電源開關和啟動計算機，即可開始工作。
5、硬件連接完畢

 三、傳感器安裝

檢測位置的選擇, 對于一次安全檢測，是一項十分重要的第一步，選擇好的安裝位置，它將直接影響到此次檢測順利進行。檢測位的選擇應擇時擇地，經過對在役鋼絲繩詳細周密的觀察，在確定安全保障的情況進行適當選擇。



1、傳感器安裝位置的選擇

應將傳感器安裝在鋼絲繩擺動最小的位置。安裝要具有一定的柔性，采用懸浮式固定，以避免鋼絲繩在探頭中晃動；只有通過傳感器部分的鋼絲繩才能被檢測到，因此，當檢測存在死區時，應選擇多點檢測。遠離熱源、磁源、及其它受強磁場影響的儀器等

檢測位置可以選擇在鋼絲繩檢修處。需要注意的是，檢測位置要留有一定的操作空間，以保證人員和設備的安全。檢測位置一定的情況下，檢測儀器的穩定性主要由檢測人員來實現。架空檢測時，檢測人員必須系上安全帶，并對檢測儀器采用必要的軟聯接（比如采用尼龍繩，安全帶等）。由操作者手扶時，受測鋼絲繩移動速度應小0.5 m/s為佳。

2、檢測位置的標記

檢測中應做好檢測所需的標記，做到完全檢測。如：檢測起始標記、區域段標記等。

3、傳感器安裝的方法

對于在役鋼絲繩儀器的安裝采用靜態安裝法。即在未開機的狀態下，將儀器安裝在檢測方案確定的檢測起始標記處，在設備帶動鋼絲繩運作的同時，對鋼絲繩段進行檢測的一種方法。注意事項如下：

（1）安裝時應使儀器處于相對穩定的狀態。

（2）不影響設備的正常運轉。

（3）使用必要的軟聯接對檢測儀器進行安全保護。

（4）正確選擇鋼絲繩運行方向。



四、 儀器操作

1、 檢測操作流程

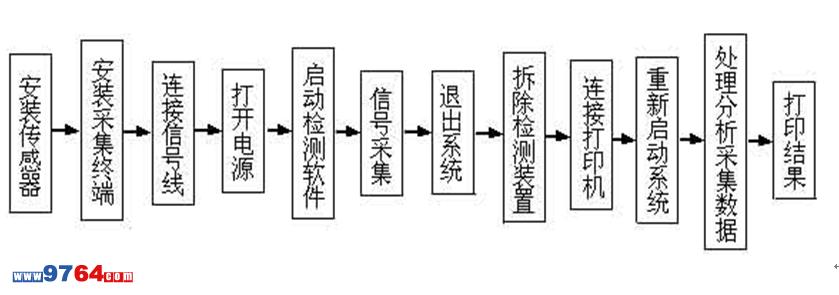

操作流程圖



2、啟動系統

檢查傳感器是否安裝合適和連接狀況，并檢查各部分接頭時否聯好，螺扣是否旋緊無誤后，打開電腦電源（包括AD轉換器的開關）。

五、注意事項

1、使用前將AD轉換器電池進行充電，電池連續工作時間不得超過9小時。

2、切勿帶機械手表操作，以防手表磁化。

3、 切勿將傳感器靠近電腦、軟盤、打印機，以防強磁場影響。

4、切記先行連接導線插頭，然后依次接通電源，啟動電腦。

六、　維護保養

1、鋼絲繩上的油污不影響檢測結果，但每次檢測完畢后，應將傳感器導套、編碼器導輪上的油污清理干凈。

2、傳感器探頭是精密儀器，應放在通風干燥處。由于其內部有各種微型敏感元件，用戶請勿自行拆卸，當下半部彈簧發生別卡時，用手小心推動導套即可。

七、　故障處理

整個系統使用中一般無故障，但當電腦操作發生問題，可先請電腦專門人員檢測指導，如無法解決，則請通知供貨商提出服務要求。
