恰當?shù)姆阑痔卓梢栽谑峙c處理的化學物質(zhì)之間形成一個有效的壁壘。在選擇防化手套時一定要加倍小心,特別是處容易通過皮膚吸收而進入血液循環(huán)系統(tǒng)的高毒性化學物質(zhì)時。如果使用不恰當,使工作者直接暴露在有毒有害環(huán)境中,其危害比不用手套更大。在特定的工作環(huán)境中應選擇合適的防化手套。

皮膚是身體的第一道防線,盡管具有極強的自動修復功能,但是如果不注意保護將會造成嚴重的損傷?；瘜W物質(zhì)對皮膚的傷害,可以分為刺激性反應和過敏反應。

長期頻繁接觸洗潔產(chǎn)品、脫脂產(chǎn)品、溶劑等,容易發(fā)生刺激性反應,即使長期浸泡在水中,也會發(fā)生這種反應。發(fā)生這種反應時,皮膚發(fā)紅、刺癢、干燥,嚴重時會起泡。當發(fā)生刺激性反應時,要及時進行治療,否則就會造成過敏性反應。過敏性反應,不同于刺激性反應,只發(fā)生于特定人群,由于身體本身的免疫缺陷或長期暴露于某種物質(zhì)下,該物質(zhì)會穿透表皮而造成免疫調(diào)節(jié)失靈。一旦發(fā)生了過敏反應,只要微量的物質(zhì)就會引發(fā)嚴重的癥狀,甚至會遍及全身。

1. 沒有一種材質(zhì)的手套能夠防護所有的化學物質(zhì)

不同的手套材質(zhì)會與不同的化學物質(zhì)發(fā)生反應。因此,選擇與工作環(huán)境中的化學物質(zhì)相匹

配的手套材質(zhì)非常重要。天然橡膠對于稀的水溶液具有很好的防護作用,但是卻容易被油、脂和許多有機溶劑穿透。丁晴橡膠手套可以用來防護油、脂類的物質(zhì),但卻不能防護芳香族物質(zhì)或含鹵素的溶劑。

2. 沒有一種手套材質(zhì)是完全不會被穿透的

手套的材質(zhì)只能暫時抵御化學物質(zhì)的侵蝕,隨著時間的延長,總會被穿透。即使是最好的

防化手套,經(jīng)過長時間與化學物質(zhì)的接觸總會被穿透。

3. 手套的防護功能因產(chǎn)品和生產(chǎn)廠商不同而不同

即使是同樣的手套材質(zhì),不同的生產(chǎn)廠商,不同的產(chǎn)品類型,所具有的防護功能也相差甚遠。防護級別只能依賴具體的防護手套,包括其化學組成、厚度、設計和建構方法等。對不同廠商的產(chǎn)品進行比較是很重要的。

1． 對相關的化學物質(zhì)的危害、使用環(huán)境及所從事的工作進行評價?；瘜W危害,其毒性級別,影響健康的類型(局部還是系統(tǒng)) 及影響的嚴重程度等都要進行考慮?；瘜W物質(zhì)的毒性越強,危害越嚴重,在選擇合適的防化手套時就要越加小心。同時還要考慮所從事的工作,包括持續(xù)時間、工作頻率和暴露在化學物質(zhì)中的程度,需要的靈活程度,遭遇的物理力等。

2． 選擇能夠防護所處理的化學物質(zhì)的手套材質(zhì)。就選擇標準而言,最合適的手套,也就是與化學物質(zhì)接觸后沒有明顯的老化,在使用條件下具有相對較長的穿透時間和較小的滲透速率。

3． 同時也要考慮手套使用過程中的其他可能影響手套防護性能的因素。如果需要,要在特定的工作條件下進行測試。

選擇能夠給予所處理的化學物質(zhì)較好的防護功能的手套材質(zhì),主要基于與化學物質(zhì)所接觸時的防化功能。手套的防化功能通常以老化和滲透的概念來描述。

1. 老化

手套由于與化學物質(zhì)接觸而導致物理性能的退化,可能會引起手套的軟化、龜裂、剝皮、

起泡、收縮、伸長、溶脹,或者變硬變脆等。應該選擇抗老化性能較好的手套。

2. 滲透

滲透是化學物質(zhì)在分子水平上從手套外表面向內(nèi)表面的擴散過程?；瘜W滲透通常是在手套材質(zhì)沒有任何物理缺陷的情況下發(fā)生的。手套產(chǎn)品的滲透測試通常是根據(jù)美國材料實驗協(xié)會標準(ASTM)或歐洲標準進行的。滲透實驗提供了兩個選擇手套的數(shù)據(jù)依據(jù):穿透時間和滲透速率。

A) 穿透時間:從化學物質(zhì)開始與手套的外表面接觸到化學物質(zhì)出現(xiàn)在手套的內(nèi)表面所需要的時間。穿透時間是表明防化手套防護化學物質(zhì)的重要指標,特別是對于毒性較強的化學物質(zhì)。穿透時間通常以分鐘或小時來表示。滲透實驗一般只進行到8h,如果到了8h還沒有被穿透,則測試數(shù)據(jù)表示為>480min,或>8h。應該選擇較長滲透時間的手套,特別是應該選擇滲透時間在8h以上的手套。但有時,得不到這種手套。使用者必須要保證戴手套處理化學物質(zhì)的時間不能超過滲透時間,否則就要頻繁地更換手套。

B) 滲透速率: 化學物質(zhì)在手套內(nèi)擴散的速度。滲透速率通常用單位時間給定手套面積上化學物質(zhì)的質(zhì)量來表示[mg/(m²·min)]。有些生產(chǎn)商也用小、大等描述性詞語表示滲透速率的情況。

好的防化手套是在使用條件下沒有明顯的老化,具有較長的穿透時間和很小的滲透速率。對于不同的化學物質(zhì),對每一種手套產(chǎn)品。都要向手套生產(chǎn)商或供應商索取防化性能表,包括抗老性能和滲透性能。

防化數(shù)據(jù)是在標準的實驗條件下得到的,是用來篩選手套的參考依據(jù)。許多因素會影響手套在實際操作環(huán)境中的防化性能,所以在選擇手套時也要加以考慮。

1. 暴露程度

如果與化學物質(zhì)的接觸時間加長,就會明顯降低其防化性能?；瘜W物質(zhì)的濃度增加,或者直

接將手套浸入化學物質(zhì)都會導致手套被穿透的時間較生產(chǎn)商提供的時間短。

2. 溫度

通常,溫度升高,滲透速度加快,穿透時間縮短。標準的穿透時間數(shù)據(jù)是在室溫(20~25℃) 下

得到的。在高于此溫度條件下使用的手套,其防化性能會大大降低。

3. 手套的厚度

如果必要,選擇材質(zhì)較厚的手套,或同時戴用2副手套,因為較厚的材質(zhì)具有更好的防化性

能,并大大延長穿透時間。最重要的一點,手套材質(zhì)厚度加倍,穿透時間可以延長4倍。在考慮手套厚度的時候,也要考慮工作本身需要的靈活性和觸感。較厚的手套具有更強的防化性能,但這卻是以犧牲其抓握性能、手的觸感和安全性等為代價的。要在觸感、靈活性和適度防化性能之間達到良好的平衡。特別地，一次性手套具有極好的觸感,但是一般僅用來防護性質(zhì)比較溫和的化學物質(zhì),對于許多化學物質(zhì)的防護性能很差,或者根本沒有防護性能。

4. 表面處理和襯里

手套的表面處理和襯里也不盡相同,有光滑表面、粗糙表面、壓花表面等等,襯里方面,有

棉絮、織物等,還有無襯的手套。帶花紋的、粗糙的表面,具有更好的防滑性能,可以安全抓握濕的、光滑的物件。棉絮襯、棉布襯里具有很好的吸汗性能,織物襯里手套同時具有很好的抗高溫性能,而無襯里的手套具有很好的靈活性和觸感。

5. 生產(chǎn)商

由于生產(chǎn)工藝千差萬別,不同生產(chǎn)廠商的同樣材質(zhì)的手套在滲透性能上會有很大差別。特

定生產(chǎn)廠商的手套防化數(shù)據(jù)只能適用于該廠商的特定手套。

6. 化學混合物

滲透實驗是用純的物質(zhì)進行的。化學混合物能夠顯著改變給定手套材質(zhì)的滲透速率和物

理性能。通常,對于化學混合物,要選擇對每一種成分都具有很好的防滲透性能的材質(zhì),然而,也有可能混合物的穿透時間要比單一成分的穿透時間要長。使用者可以在使用條件下對手套防護混合物的能力做一定的評價特別是毒性較強的混合物。

7. 物理性能

也就是手套的物理特性和在使用狀態(tài)下的抗刺穿、抗撕裂、耐磨和抗拉能力?；瘜W物質(zhì)

通過刺穿的小孔或撕裂的縫隙滲入,比化學物質(zhì)通過分子層的滲透使用手接觸到更多的化學物質(zhì),而受到更大的危害。有時需要戴2種不同的手套,一種用于防機械傷害,一種用于防化學物質(zhì)傷害。

不同的手套材質(zhì)對不同的化學物質(zhì)具有不同的防護性能,防化手套材質(zhì)的物理性能和防化性能,總結(jié)于表1中。

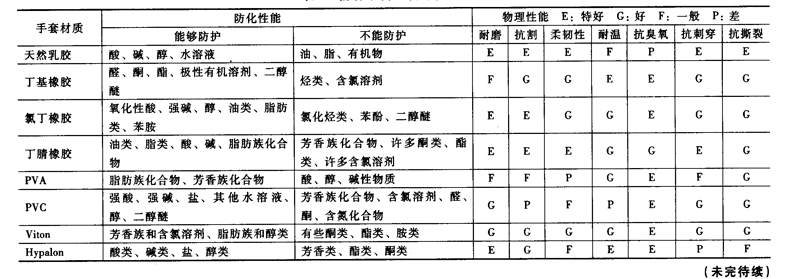

表1 防化手套材質(zhì)的性能比較

　　常用的手套材質(zhì)對常用的化學物質(zhì)的防護性能，總結(jié)于表2。

　　表2　常用化學物質(zhì)的手套材質(zhì)選擇表
