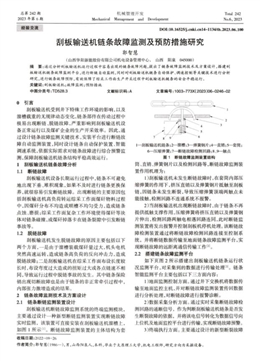

2023年第6期 Mechanical Management and Development No.6,2023
總第242期 機械管理開發 Total242
D0I:10.16525/j.cnki.cn14-1134/th.2023.06.100
刮板輸送機鏈條故障！ 測及預防措施研究
郭智慧
（山西華陽新能股份有限公司機電設備管理中心， 山西陽泉045000)
摘要：通過分析刮板輸送機運行過程中容易出現的鏈條故障問題，提出了鏈條故障監測技術及方案設計，搭建刮
板輸送機鏈條故障監測平臺，進行斷鏈自動監測，同時對刮板輸送機鏈條自動保護、調速控制等關鍵技術進行分析
研究，進行鏈條故障預防，有效保障了綜采工作面生產開采過程中刮板輸送機鏈條的安全平穩運行。
關鍵詞：刮板輸送機；故障監測；預防措施
中圖分類號：TD528.3 文獻標識碼：A 文章編號：1003-773X(2023)06-0246-02
0引言
刮板輸送機受到井下特殊工作環境的影響，以及
溜槽載重的無規律動態變化，鏈條部件在傳動過程中
極易出現斷鏈、脫鏈故障，嚴重影響到刮板輸送機設
備正常運行以及煤礦企業的生產開采效率。因此，通
過設計鏈條故障監測關鍵技術，安裝平臺進行斷鏈故
障自動監測裝置，同時設計鏈條自動保護裝置、智能
調速系統，依據實際需求對鏈條故障進行綜合預警監
測，保障刮板輸送機鏈條結構平穩高效運行。
1 刮板輸送機鏈條故障分析
1.1 斷鏈故障
刮板輸送機設備長期運行過程中，鏈條不可避免
地出現下垂、堆積現象，如果不及時進行鏈條更換保
養，就很容易引發斷鏈故障。出現斷鏈的主要原因包
括刮板輸送機高負荷轉運綜采工作面煤研物料過程
中，因煤分布不均造成順槽不均勻受力，造成鏈條
點蝕、磨損；綜采工作面復雜工作環境使得煤研等塊
體對鏈條碰撞，或煤研掉落卡在鏈條裂隙中引發斷鏈
事故等。
1.2 脫鏈故障
刮板輸送機發生脫鏈故障的原因主要包括以下
兩個方面，一是由于溜槽裝載煤量過大，機頭電機
突然高速運轉，造成鏈條高負荷的反向沖擊力，造成
脫鏈故障；二是刮板輸送機在綜采工作面布設長度較
長時，布設彎度過大造成的扭矩過大或各點鏈速不相
同，導致運行過程中脫鏈?zhǔn)鹿实陌l(fā)生。其中鏈條保險
銷出現切斷故障也是由于鏈條的非正常牽引過程中，
內部張力激增造成的結果。
2 鏈條故障監測技術及方案設計
2.1 鏈條斷鏈監測裝置設計
刮板輸送機斷鏈故障監測系統的終端監測模塊，
主要通過設計一種新型斷鏈監測裝置實現斷鏈故障
實時監測，該裝置可直接安裝在刮板輸送機溜槽上，
如圖1所示[1]。斷鏈故障監測裝置的主體結構為套
2
3 4
5
9 6
8
1一刮板輸送機鏈條；2一溜槽；3一彈簧鋼片；4一直銷；5—套筒；
6一壓縮彈簧；7一斷鏈故障檢測回路；8、9一觸點
圖1 斷鏈故障監測裝置結構
筒、直銷、彈簧鋼片以及檢測回路等，斷鏈故障監測裝
置作用機理為：
1)刮板輸送機未發生斷鏈故障時，在套筒內部壓
縮彈簧的作用下，擠壓直銷以及彈簧鋼片抵觸至刮板
鏈，因鏈條未發生斷裂，導致壓縮彈簧頂端兩觸點未
能接觸，檢測回路不連通系統不報警。
2)當刮板輸送機出現斷鏈故障時，由于鏈條不再
提供抵觸支撐作用，壓縮彈簧將擠壓直銷以及彈簧鋼
片伸出，檢測回路兩觸電相遇回路連同，此時斷鏈監
測裝置將發出報警并控制刮板機停機處理。該斷鏈故
障檢測裝置通過將斷鏈故障檢測回路連接至控制系
統，并將斷鏈數據傳輸至地面鏈條故障監測平臺，實
現斷鏈故障的遠距離通信傳輸工作[2]
2.2 搭建鏈條故障監測平臺
如下頁圖2所示搭建出刮板輸送機鏈條運行狀
況監測平臺，對采集到的數據進行傳輸處理[3]。鏈條
智能監測平臺主要包括以下三方面內容：
1)地面監測控制方面。通過井下交換機將數據傳
輸至地面監控主機，并對斷鏈故障監測裝置傳回?cái)?shù)據
進行分析處理，對斷鏈故障進行報警診斷。
2)數據采集分析方面。通過實時采集斷鏈故障檢
測回路的通斷信號，作為判斷刮板輸送機鏈條是否發
生斷裂故障的依據，并將該電信號轉化為數據信號向
上位機及地面監控平臺進行傳輸，實現斷鏈故障預警。
3)終端執行方面。主要通過設計的新型斷裂故障
收稿日期：2022-09-26
作者簡介：郭智慧（1986一），男，山西陽泉人，本科，畢業于太原理工大學，機電工程師，研究方向?yàn)椴删蛟O(shè)備。
下轉第280頁）
2023年第6期 郭智慧：刮板輸送機鏈條故障監測及預防措施研究 ·247.
地面監控
主機
數據傳輸
模塊
斷裂故障監
測裝置
圖2 刮板輸送機鏈條故障監測平臺結構組成
監測裝置，對刮板輸送機運行狀態進行實時監測預
警，當刮板輸送機出現斷鏈故障時，斷裂故障監測裝
置中壓縮彈簧將擠壓直銷以及彈簧鋼片伸出，檢測回
路兩觸電相遇回路連同，此時斷鏈監測裝置將發出報
警并控制刮板機停機處理，并將監測信號向地面監控
平臺及時傳輸響應。
3 刮板輸送機鏈條故障預防措施
3.1 斷鏈自動保護
刮板輸送機在運行過程中因運輸煤研量的變化
而受到大幅度變形沖擊時，鏈條的張緊程度發生了變
化，極易出現鏈條斷鏈、卡鏈故障。因此針對刮板機載
重量的變化以及鏈條張緊控制兩方面進行刮板鏈自
動保護設計：
1)依據刮板輸送機溜槽煤研量來對設備進行啟
?？刂?，同時可通過機頭電機滯后啟動的方式實現鏈
條的預張緊控制。可通過計算刮板輸送機鏈條最大承
載力，設定鏈條自動保護功能，當承載煤研量超出設
定載荷值時可自動停機報警。同時也可依據刮板輸送
機在綜采工作面內布置總長度以及彎曲量，來對電機
轉速進行協同控制，避免因彎曲量過大扭矩疊加造成
的刮板輸送機斷鏈故障。
2)通過設計鏈條可調節張緊系統，來實現刮板輸
送機張緊程度的控制，如圖3所示。具體可以根據監
測底部鏈條的懸垂量或機尾液壓油缸伸縮量，通過比
較兩者與預設值之間的偏差，并通過調節液壓油缸伸
縮量來控制機尾架帶動鏈輪位移，從而調節鏈條張緊
程度。通過設計鏈條可調節張緊系統，實現了鏈條在
不同承受載荷下張緊程度的實時調節控制，可以減少
2
運行方向
3
4
5
6
1一機尾液壓伸縮裝置；2一機尾架；3一機頭架；
4一張緊度監測裝置；5一電磁閥；6一控制系統主機
圖3鏈條可調節張緊系統
刮板輸送機鏈條振動、斷鏈脫鏈故障。
3.2 刮板輸送機鏈條智能調速控制
因刮板輸送機運輸作業過程中煤研量過大造成
機組負荷過大，會嚴重影響電機、減速器等設備使用
壽命，嚴重時出現停機故障。因此可通過監測刮板輸
送機驅動電機電流、轉速、溫度等參數，以及對減速器
油溫參數進行監測記錄，通過各類傳感器設備將采集
數據上傳至PLC控制系統，實現對驅動部件的實施
故障監測控制。同時應對傳感器設備進行合理選型布
置，防止因綜采工作面復雜惡劣工作環境對傳感器設
備造成破壞。
通過上述調控方式確保刮板輸送機承載煤研量
與鏈速之間呈現一定正比關系，采用比例積分法實現
煤量與鏈條牽引速度之間的動態變化控制[4。通過
智能調速控制技術，不僅降低了綜采工作面電力損
耗，也縮短了刮板輸送機鏈條牽引行程，提高了鏈條
等部件的使用壽命。
與驅動部件故障監測相對應的是刮板輸送機智
能調速控制方案設計，通過刮板輸送機溜槽承載煤研
量的變化，靈活調控刮板輸送機運行鏈速，保障刮板
機設備平穩運行，延長鏈條使用壽命。監測方案首先
應確定刮板輸送機實時運輸煤研量，將激光掃描傳感
器布設于刮板機機頭架上，通過掃描單位時間內通過
的煤研截面面積，同時結合刮板輸送機溜槽運煤速
率，即可得到實時運輸煤研量。智能調速控制技術通
過監測實時煤研量，當運輸煤研量較少時，應降低鏈
條傳動速度，降低刮板輸送機運輸功率的同時提升輸
送效率；同時在承載范圍內煤研輸送量較大時，可通
過提升鏈條牽引速度，降低刮板輸送機實際功率。
4結語
通過搭建刮板輸送機鏈條故障監測平臺，利用斷
鏈監測技術對斷鏈故障進行監測預警，同時設計斷鏈
自動保護裝置及調速控制系統進行預防。通過上述綜
合刮板輸送機鏈條故障監測方案設計，從鏈條張緊控
制、斷鏈故障監測、智能調速控制等方面對鏈條運行
狀態進行綜合監測預警，有效保障了綜采工作面生產
開采過程中刮板輸送機鏈條的安全平穩運行。
參考文獻
[1] 汪愛明，吳景紅，程曉涵，等.刮板輸送機鏈條故障在線監測儀設
計[J].煤炭工程，2019(10)：161-165.
[2] 王曉光.刮板輸送機運行狀態及故障智能監控平臺建設[J].機械
工程與自動化，2019(2）：200-201;203.
[3] 溫艷艷.機電設備故障監測與智能分析系統研究[J].設備管理與
維修,2020(2):47-49.
[4] 張建福.淺析礦用刮板輸送機故障監測與防控技術[.礦業裝
備,2021(1):162-163.
（編輯：王慧芳）
上接第247頁）
上接第245頁）
（編輯：王慧芳）
·280. 第38卷
機械管理開發
jxglkfbjb@126.com
理開發,2021,36(7):33-35.
[8] 李純財.松軟破碎煤巷錨網支護及強效錨固技術研究[J.煤炭技
術,2021,40(7):66-68.
Roadway Support Technology When Mine Integrated Mining and Machine Excavation
Roadway Crossover
LiLefei
( Jinneng Holding Coal Industry Di Coal Shu'erli Coal Co., Ltd., Datong Shanxi 037000)
Abstract: Aiming at the problems of stress concentration, large deformation of the surrounding rock and easy fall of the roof plate in the
roadway when the roadway is intersected by comprehensive mining and machine excavation, taking the overview of the project of
intersection of comprehensive mining and machine excavation in a mine of Jinneng Holding Coal Group as an example, the deformation of
the surrounding rock in the roadway was effectively contrlled through scientific design of the anchor support parameters of the roadway,
reasonable retention of the coal column in the roadway and optimization of the design of the working face skid road, etc. The actual The
actual application results show that the sinking of the roadway roof in the intersection area is controlled within 26 mm, and the shifing of
both sides of the roadway is controlled within 19 mm, and the working face safely and smoothly passes through the intersection area of
comprehensive mining and machine tunneling, which better ensures the safe and efficient production of the mine.
Key words: integrated mining; machine excavation roadway; cross-over, stress zone; support technology
Reasons for the Upward and Downward Movement of the Scraper Conveyor in the Fully
Mechanized Mining Face and Its Solution Strategies
Hu Haipeng
(Fenxi Mining Group New Industry Development Co., Ltd., Jiexiu Shanxi 032000)
Abstract: The 6115 working face of Shuiyu Coal Mine is facing frequent difficulties in contrlling the upward sliding of scraper conveyors,
resulting in adverse conditions such as poor engineering quality, low production efficiency, and high safety risks. To solve this problem, the
reasons for the upward sliding phenomenon were analyzed from two aspects: the pushing scraper conveyor and the pulling hydraulic
support. Key parameters such as the small deviation of the middle slot of the conveyor and the angle of the hydraulic support push rod were
identified. Based on engineering practice and on-site experience, targeted solutions such as bidirectional coal cutting, adjusting pseudo
inclination, hydraulic assistance, and offset transfer machine were developed. The upward sliding phenomenon occurred at different stages,
Selecting one or more governance measures according to needs has effectively solved the problem of previous upward and downward
movements during the mining process of the 6115 working face, ensuring safe and efficient mining of the working face.
Key words: scraper conveyor,up and down; offset trace; adjusting the pseudo tilt; bidirectional coal cutting
Research on Fault Monitoring and Prevention Technology of Scraper Conveyor Chain
Guo Zhihui
( Mechanical and Electrical Equipment Management Center of Shanxi Huayang Xinneng Co., Ltd.
Yangquan Shanxi 045000)
Abstract: By analyzing the chain fault problems that are prone to occur during the operation of scraper conveyors, a chain fault monitoring
technology and scheme design were proposed. A scraper conveyor chain fault monitoring platform was built for automatic monitoring of
chain breakage. At the same time, key technologies such as automatic protection and speed control of scraper conveyor chains were
analyzed and studied to prevent chain faults, effectively ensuring the safe and stable operation of the scraper conveyor chain during the
production and mining process of the fully mechanized mining face.
Key words: scraper conveyor; fault monitoring; prevention and control technology
