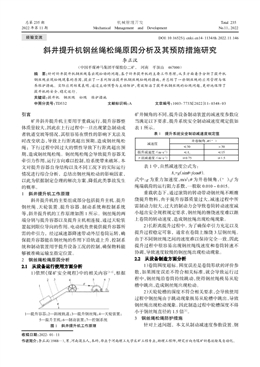

斜井提升機鋼絲繩松繩原因分析及其預防措施研究
李正漢
（中國平煤神馬集團平煤股份二礦， 河南平頂山467000）
摘要：針對斜井提升機鋼絲繩易出現松動的問題，基于斜井提升機的主要工作原理，從多方面著手分析了提升機
鋼絲繩出現松繩現象的原因，提出了一系列防治提升機鋼絲繩松繩的措施，并總結了一些鋼絲繩的應用管理與保
養維護措施。實際應用結果表明，通過主動預警與主動防護，有效防治了提升機鋼絲繩的松繩問題，更好地保障了
提升機的安全、穩定運行。
關鍵詞：提升機鋼絲繩松繩維護措施
中圖分類號：TD532 文獻標識碼：A 文章編號：1003-773X（2022）11-0348-03
引言
礦井斜井提升機主要用于重載運行，提升容器整
體質量較大，因此在上行過程中一旦出現緊急制動或
者軌道變坡等情況，其很容易在慣性的影響下無法及
時改變狀態，導致上行距離超出預期，造成鋼絲繩松
繩；下行過程中因過大的慣性導致下行距離超出預
期，造成鋼絲繩松繩。鋼絲繩松繩會導致提升容器無
牽引力作用，運行方向難以控制，給系統帶來破壞。本
文對提升容器自身結構以及不同工況下的實際運行
情況進行綜合分析，總結出鋼絲繩松動的影響因素，
以此為依據制定合理的解決方案，降低此類事故發生
的概率。
1 斜井提升機工作原理
斜井提升機的主要組成部分包括提升主機、提升
鋼絲繩、天輪裝置、提升容器、制動系統和控制系統
等，斜井提升機的工作原理如圖1 所示。鋼絲繩的兩
端分別與提升容器以及提升主機相連接，通過天輪裝
置起到限位導向的作用。電動機負責提供提升容器所
需的牽引力，經過減速器降速帶動外層卷筒運轉，確
保提升容器能在鋼絲繩的作用下沿軌道上升，控制系
統和制動裝置用于提升設備工況的控制，確保物料能
夠被準確運輸至指定位置。
2 鋼絲繩松繩原因分析
1）依照《煤礦安全規程》中的相關內容[1-2]，根據
礦井傾角的不同，提升設備制動裝置的減速度參數應
當滿足以下要求，提升系統安全制動減速度規定值如
表1 所示。
表1中，自然減速度公式為：
Ac=g（sin茲+fcos茲）.
式中：g為重力加速度，m/s2；茲為井巷傾角，（°）；f 為
繩端載荷的運行阻力系數，一般取0.010～0.015。
重載狀態下，通過滾筒的轉動帶動鋼絲繩不斷纏
繞提升物料，由于提升容器質量過大，減速過程中所
需制動力較大，過大的制動力會導致卷筒轉動速度減
小超出安全規程規定要求，鋼絲繩的纏繞速度難以跟
上卷筒的轉動速度，造成鋼絲繩出現松繩現象。
2）長距離提升過程中。為了確保牽引力充足以及
提升過程穩定可靠，通常在卷筒上纏繞3 層鋼絲繩。
由于不同鋼絲繩之間的速度難以保持完全一致，因此
提升過程中很容易出現鋼絲繩線速度和卷筒轉速不
協調，導致速度較慢的鋼絲繩出現松動現象。
1）卷筒圓度超標。圓度誤差是卷筒形狀的評價參
數，如果圓度誤差不符合相關標準，就會導致運行過
程中，鋼絲繩沿卷筒持續跳動，使得鋼絲繩極易從輪
槽中跳出，造成鋼絲繩出現松動。
2）天輪輪槽的深度不符合相關要求，會導致使用
過程中鋼絲繩由于跳動現象極易從輪槽中跳出，導致
鋼絲繩出現松動現象。因此制造過程中輪槽深度不得
小于鋼絲繩直徑的1.5倍[3]。
3 鋼絲繩松繩防護措施
針對上述問題，本文從制動減速度參數設置、鋼
收稿日期：2022-01-11
作者簡介：李正漢（1988—），男，河南商丘人，本科，畢業于河南理工大學采礦工程專業，助理工程師，研究方向?yàn)槊旱V斜巷運輸及自動化。
總第235 期
2022年第11 期
機械管理開發
Mechanical Management and Development
Total 235
No.11，2022
DOI:10.16525/j.cnki.cn14-1134/th.2022.11.146
1—提升容器；2—斜坡軌道；3—提升鋼絲繩；4—天輪裝置；
5—提升主機；6—制動裝置；7—控制系統
圖1 斜井提升機工作原理
減速度
提升減速度/（m·s-2） ≤Ac ≤15
下放減速度/（m·s-2） ≥0.75 ≥1.5
井巷傾角，茲/（°）
≤30 ＞30
表1 提升系統安全制動減速度規定值
1
2 3 4 5 6 7
F
茲
經驗交流
2022年第11 期
絲繩纏繞數量、松動報警設置以及輪槽加工制造等方
面提出針對鋼絲繩的防松措施。
為了避免多排鋼絲繩在卷筒轉動過程中出現纏
繞混亂現象，可以通過事前引導的方式確保纏繞過程
中鋼絲繩的有序排布，也可以通過監測系統，在鋼絲
繩排布混亂時及時發出警報，提升調節效率。
1）設計一種事前引導裝置，確保鋼絲繩的有序排
布。排繩器的工作原理如圖2 所示。排繩器的主要原
理是將鋼絲繩纏繞在導桿、絲杠機構上，卷筒轉動過
程中排繩裝置、導桿、絲杠有序運動，確保鋼絲繩的合
理排布。裝置制造過程中應當確保絲杠螺距和卷筒繩
槽節距相同，確保卷筒轉動過程中，絲杠和卷筒的角
速度大小相同，卷筒每轉動一周，鋼絲繩沿絲杠橫向
運動一個螺距。通過排繩裝置的設置，能夠確保卷筒
轉動過程中鋼絲繩的有序排布，避免了鋼絲繩纏繞導
致提升設備難以正常工作。
2）設置鋼絲繩纏繞狀態監測系統，在鋼絲繩纏繞
混亂時及時發出警報。鋼絲繩排繩監測裝置如圖3所
示，排繩監測裝置布置在卷筒的下端，和卷筒間存在
一定的間隙，正常情況下鋼絲繩有序排布，由于間隙
的存在排繩監測裝置上集成的傳感器不會被觸發，裝
置不會發出警報，一旦鋼絲繩纏繞混亂，卷筒直徑增
大，間隙被填滿，傳感器被觸發，控制系統發出警報并
控制設備及時制動，避免事故出現。
為避免鋼絲繩出現松繩現象，從鋼絲繩受力狀態
的變化以及位置狀態的變化進行分析。通過控制系統
對信號采集模塊的采集信息進行實時判斷，一旦發現
相關數值超過預警，控制系統發出警報并采取對應措
施，避免事故的出現。
1）設置鋼絲繩拉力監測裝置，鋼絲繩拉力監測裝
置如圖4所示。將測力銷和鋼絲繩相連接，卷筒正常運
行時鋼絲繩有序纏繞，測力銷受力幾乎不變，一旦鋼絲
繩出現松繩現象，測力銷傳感器數值減小，控制系統進
行故障判斷，發出信號確保提升系統及時制動。
2）設置鋼絲繩防松保護裝置，鋼絲繩防松保護裝
置如圖5所示。防松裝置設置在卷筒的下方，鋼絲繩
正常纏繞時防松裝置中的張緊繩處于松弛狀態，行程
開關斷開，一旦鋼絲繩纏繞混亂，張緊繩受到觸壓，行
程開關發出信號，控制系統發出警報并及時采取相應
的安全措施。
4 鋼絲繩的應用管理
鋼絲繩在使用過程中由于持續受到較大的拉應
力和摩擦力，經常會出現不同種類的故障導致其無法
正常工作。因此應當定期對鋼絲繩進行質量檢測，發
現問題及時進行更換或者維修，更換備用繩后應當及
時進行質量檢測，確保備用繩的質量滿足要求。
為確保備用鋼絲繩使用時的質量滿足要求，存儲
過程中應當注意以下幾點：存儲區域應當干燥通風，
避免鋼絲繩受到腐蝕；存儲時間較長時應當定期進行
轉動，確保油脂的均勻分布；存儲區域盡量保持恒溫
狀態，避免因?yàn)闇囟鹊念l繁變化導致鋼絲繩的物理性
1—導輪a；2—導輪b；3—排繩器；4—鋼絲繩；5—導桿；
6—絲杠；7—卷筒
圖2 排繩器的工作原理
1—卷筒；2—鋼絲繩；3—排繩監測裝置
圖3 鋼絲繩排繩監測裝置
1—卷筒；2—鋼絲繩；3—天輪；4—測力銷
圖4 鋼絲繩拉力監測裝置
1—鋼絲繩；2—防松裝置；3—行程開關
圖5 鋼絲繩防松保護裝置
1
2
3 4 5 6 7
1
2
3
1
2
3
4
1
2
3
李正漢：斜井提升機鋼絲繩松繩原因分析及其預防措施研究 窯349窯
機械管理開發
jxglkfbjb@126.com 第37 卷
Causes of Wire Rope Loosening in Inclined Shaft Hoists and Research on Prevention
Measures
Li Zhenghan
（No.2 Mine of Pingmei Coal Company, Pingdingshan Henan 467000）
Abstract: Abstract: In view of the problem that the wire rope of inclined shaft hoist is easy to loosen, based on the main working principle
of inclined shaft hoist, this paper analyzes the reasons for the rope looseness of hoist wire rope from various aspects, puts forward a series of
measures to prevent the rope looseness of hoist wire rope, and summarizes some application management and maintenance measures of wire
rope. The practical application results show that through active early warning and active protection, the loose rope problem of hoist wire
rope is effectively prevented, and the safe and stable operation of hoist is better guaranteed.
Key words: hoist; wire rope; loose rope; prevention measures
能下降。
1）根據鋼絲繩種類制定不同的質檢周期，提升鋼
絲繩每日一檢，平衡鋼絲繩每周一檢，每次檢查過程
中及時將檢查結果進行記錄，相關人員填寫檢查內
容，明確責任劃分，檢查內容應當包括斷絲、銹蝕、直
徑縮小、捻距變化等。
2）驅動電機的檢查不得低于每月一次，檢查后應
當注明檢查日期，便于統一管理。
1）鋼絲繩的直徑。鋼絲繩直徑指的是鋼絲繩的外
徑數值。
2）鋼絲繩捻距。捻距分為股的捻距和繩的捻距，
前者指的是鋼絲圍繞中心絲旋轉一周相對應的兩點
的直線距離；后者指的是股圍繞鋼絲繩芯旋轉一周相
對應的兩點的直線距離。
3）斷絲。鋼絲繩檢查過程中，對于發現的斷絲位
置，應當以提升容器為參考進行位置標定，對于斷絲
頻率較高的區域應當重點進行檢查。常見的斷絲檢查
方式有人工檢查和機器檢查兩種，由于斷絲檢查準確
度較高，因此根據實際情況任選其一，均可滿足檢查
要求。相關人員每周進行一次斷絲全面檢查，并根據
檢查數據確定下周檢查的重點區域；每15 d 左右采
用機器檢測的方式進行鋼絲繩檢測，將檢測結果和人
工檢測相比較進行斷絲判斷。對于不影響鋼絲繩正常
使用的斷絲，直接剪去避免斷絲在纏繞過程中被拉長。
5 結語
文章對斜井提升裝置鋼絲繩出現松繩現象的原
因進行詳細分析，對現有方案中的被動監測方式進行
優化，實現了鋼絲繩防松的主動防護，給同類型斜井
的鋼絲繩防松方案制定提供了重要借鑒，在此基礎上
對鋼絲繩的保養和維修方案進行了總結，提升了鋼絲
繩的使用壽命，提高了斜井提升的作業效率。
參考文獻
[1] 孫啟迪.主立井提升系統能力改造方案研究及應用[J].山東煤炭
科技，2020（12）：33-35.
[2] 王德堂，董博，王新茂，等. 煤礦主提升機尾繩與分繩梁摩擦安全
監測系統[J].煤礦安全，2020（12）：11-13.
[3] 任曉雨.煤礦JKB 型提升機鋼絲繩張力自動平衡裝置的優化分析
[J].機械管理開發，2020（11）：44-46. （編輯：王慧芳）
