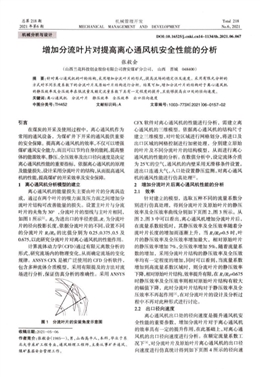

總 第 2 1 8 期
2 0 2 1 年第6 期
機 械 管 理 幵 發
MECHANICAL MANAGEMENT AND DEVELOPMENT
Total 218
N o.6, 2021
7Tm-=3i5〇T DOI: 10.16525/j.cnki.cnl4-1134/th.2021.06.067
增加分流葉片對提高離心通風機安全性能的分析
張毅會
(山西蘭花科技創業股份有限公司唐安煤礦分公司，山西晉城048400)
摘要:針對離心通風機的葉輪結構，采用增加分流葉片的形式，提高流場的穩定性及速度。采用有限元分析的 方式對不同長度系數下的分流葉片及原始葉片結構進行分析。結果可知，增加分流葉片的結構對于離心通風機 的靜壓效率及全壓效率在低流量及額定流量系數下具有一定程度的提升，且能夠提高出口處的徑向速度。
關鍵詞：離心通風機分流葉片靜壓效率全壓效率出口徑向速度
中圖分類號:TH452 文獻標識碼:A 文章編號：1003-773X( 2021 )06-0157-02
引言
在煤炭的開采及使用過程中，離心通風機作為 常用的通風設備，為煤礦井下開采的通風提供重要 的安全保障。提高離心通風機的效率,不僅可以增強 煤礦通風安全能力，而且可以節約自身的能耗,提高整 體的能源效率。靜壓、全壓效率及出口徑向速度是決定 離心通風機性能的重要指標，依據離心通風機的原理 及能量損失，設計采用分流葉片的結構,從而提高通風 機的性能，提高煤礦的開采效率及安全保障。
1離心通風機分析模型的建立
離心通風機的能量損失主要由葉片的分離渦造 成，通過在兩個葉片的吸力面及壓力面之間增加分 流葉片結構可改善能量的損失。設置主葉片與分流 葉片的夾角為30°，分流葉片的型線與主葉片相同， 如圖1所示w。/?。為進出口的半徑差值為分流葉 片的徑向投影長度，依據分流葉片的不同，設置不同 的分流葉片的比值分別為0.25、0.375、0.5及 0.675,以此研究分流葉片對離心通風機的性能作用。
計算流體動力學(CFD)通過有限元離散分析的 形式，研究流場內的物理變化，從而確定流場的變化 規律。ANSYSCFX是被廣泛使用的CFD分析軟件， 包含多種流體介質模型，采用有限提及的方法對流 場進行分析，保證仿真分析的準確性。采用ANSYS
圖1分流葉片的安裝角度示意圖
收稿日期= 2021-05-06
作者簡介：張毅會（1985—)，男，山西高平人，本科，畢業于東 北大學采礦工程專業，通風助理工程師，主要從事礦井通風、 煤礦基層安全管理工作。
CFX軟件對離心通風機的性能進行分析，需建立離 心通風機的三維模型。依據離心通風機的結構尺寸 建立三維模型，對葉輪區域進行網格劃分，將進口及 出口區域的網格控制進行加密處理，分別建立原始 的葉片及不同分流葉片的結構模型，從而進行離心 通風機的性能的分析。在數值分析中，設定流體介質 為251的空氣，通風機的內壁采用無滑移條件設置， 進出口連通大氣，入口處設置靜壓監測，對離心通風 機的通風性能進行仿真處理[2]。
2增加分流葉片后離心通風機性能的分析 2.1效率
針對建立的模型，選取五種不同的流量系數分 別進行仿真處理，得到分流葉片及原始葉片的靜壓 效率及全壓效率曲線分別如下頁圖2、圖3所示。從 圖2、圖3中可以看出，離心通風機增加分流葉片后， 在流量系數較低時，其靜壓效率及全壓效率隨著分 流葉片長度的增加而逐漸上升，當凡//?。=0.5時，葉 片的靜壓效率及全壓效率增加最大，相對原始葉片 的靜壓效率增加7%,全壓效率增加5%。隨著流量系 數的增加，采用分流葉片結構的靜壓效率及全壓效 率均有一定程度的增加，同時可以看到，當流量系數 增加到高流量系數區域時，則分流葉片的靜壓效率 下降，相對原始葉片結構,效率提升有限，在 時靜壓效率及全壓效率則相對原始葉片結構有較大 的幅值下降，此時分流葉片結構對于靜壓效率及全 壓效率不再起作用 ' 在對分流葉片的設計及分析過 程中不再對此種形式進行討論。
2.2出口徑向速度
離心通風機出口處的徑向速度是提升通風機安 全性能的重要參數，增加分流葉片對于離心通風機 的效率具有一定的提升作用，在此基礎上，對離心通 風機的出口徑向速度進行分析。在額定流量系數工 況下w，對分流葉片及原始葉片離心通風機的出口徑 向速度進行仿真統計得到如下頁圖4所示的徑向速
? 1 5 8 - 第 3 6 卷
流*系數
圖3分流葉片及原始葉片全壓效率變化曲線
度變化曲線。從圖4中可以看出，在額定流量系數 下,分流葉片離心通風機的徑向流動速度分布均勻， 出口處的徑向速度波動較小，在數值上，分流葉片的 徑向速度要大于原始葉片結構的徑向速度。在三種 不同的長度系數分流葉片結構中，三者之間的速度 值相差不大，均要大于原始葉片結構的徑向速度。在 額定的流量系數工況下，二次流等復雜流動對主氣 流的影響較小，沒有明顯的徑向回流現象，對于徑向 速度的提升作用明顯。
對不同長度系數的分流葉片及原始葉片結構進 行分析可知，采用分流葉片對離心通風機內部流場 具有明顯的改善作用。分流葉片能夠改善主葉片分
0.2 0.4 0.6 0.8 1.0 1.2 1.4
流量系數
圖2分流葉片及原始葉片靜壓效率變化曲線
'5 0.0 0.2 0.4 0.6 0.8 1.0
輪盤到輪蓋
圖4分流葉片及原始葉片出口徑向速度變化曲線
離渦的產生與分離，在低流量系數與額定流量系數 下，分流葉片能夠削弱二次流等復雜流動的影響作 用，提升離心通風機的靜壓效率及全壓效率。在不同 長度系數的分流葉片中，對于出口處的徑向速度均 有一定程度的提升作用，對于提高通風機的性能具 有較好的效果。
3結論
增加分流葉片的結構對于離心通風機的靜壓效 率及全壓效率在低流量及額定流量系數下具有一定 程度的提升，且能夠提卨出口處的徑向速度。由此說 明，分流葉片對于提高離心通風機的性能具有較好 的作用，從而可以提高煤礦的安全保障及經濟效益， 提高煤炭的綜合利用率。
參考文獻
[1] 盧輝，袁樹杰，馬瑞峰，等基于Ventsim的南山煤礦孤島工作面均壓 通風方案研究LJ].中國安全生^斗學技術，2020，16(8):125-1301
[2] 陳慶光，郞璐瑤,李哲地，等.進氣型式對壓人式礦用對旋主通 風機內部流動及性能的影響LJ].煤炭T.程，2020，52( 10): 171 -176.
[3] 胡明，郭健鵬，吳靜然，等.基于小波包和支持向量機的礦井主通風 _障1■系激顧院與信息S*，2019,27(6) :45-47.
[4] 遲劭卿，竇華書，魏義坤，等.入口氣流對風機墻性能影響的實 驗與數值研究[J].工程熱物理學報,2019，40( 10) :2 305-2 312.
(編輯:趙婧)
Analysis on Improving the Safety Performance of Centrifugal Fan by
Increasing Shunt Blade
Zhang Yihui
(Tang*an Coal Mine Branch of Lanhua Technology and Pioneering Co.,Ltd., Jincheng
Shanxi 048400)
Abstract： According to the impeller structure of centrifugal fan, the stability and velocity of flow field are improved by adding shunt blade. The structure of shunt blade and original blade under different length coefficient is analyzed by finite element analysis. The results show that the increase of the structure of the shunt blade can improve the static pressure efficiency and the total pressure efficiency of the centrifugal fan to a certain extent under the low flow rate and the rated flow coefficient, and can improve the radial velocity at the outlet.
Key words： centrifugal fan; shunt blade; static pressure efficiency; total pressure efficiency; outlet radial velocity
