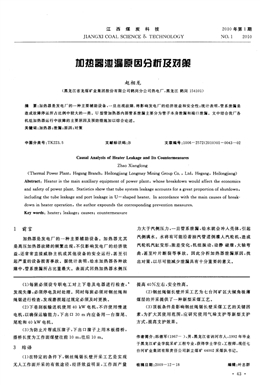

江西煤炭科技
JIANGXI COAL SCIENCE &amp;amp; TECHNOLOGY
2010年第1期
NO．1 2O10
加熱器泄漏原因分析及又J1策
趙相龍
(黑龍江省龍煤礦業集團股份有限公司鶴崗分公司熱電廠，黑龍江鶴崗154101)
摘要：加熱器是發電廠的一種主要輔助設備，一旦出現故障．將影響發電廠的經濟效益和安全性；統計表明，管系泄漏是
造成故障停運所占比例中較大的一類。u型管加熱器內部管系泄漏主要分為管子本身泄漏和端口泄漏。文中結合我廠各
機組加熱器運行中故障的主要原因及預防措施加以綜合論述。
關鍵詞：加熱器；泄漏；原因；對策
中圖分類號：TK223．5 文獻標識碼：B 文章編號：1006—2572(2010)01—0043-02
Causal Analysis of Heater Leakage and Its Countermeasures
Zhao Xianglong
(Therma1 Power Plant，Hegang Branch，Heilongjiang Longmay Mining Group Co．，Ltd，Hegang，Heilongjiang)
Abstract：Heater is the main auxiliary equipment of power plant，whose breakdown would affect．the economics
and safety of power plant．Statistics show that tube system leakage accounts for a great proportion of shutdown，
including the tube leakage and port leakage in U— shaped heater．In accordance with the main causes of break—
down in heater operation，the author expounds the corresponding prevention measures．
Key words：heater；leakage；causes；countermeasure
1 前言
加熱器是發電廠的一種主要輔助設備。加熱器尤其
是高壓加熱器故障的頻繁出現，不僅影響發電廠的經濟效
益，還常常直接威脅主機或其他設備的安全運行，甚至引
起嚴重的設備損害事故。據統計表明，給水加熱器各種故
障中，管系泄漏所占比重最大。表面式回?zé)峒訜崞魉畟?cè)壓
力大于汽側壓力，一旦管系泄漏，給水就會沖人殼體，引起
汽側滿水。水將有可能沿著抽汽管道倒灌人汽輪機，造成
汽輪機汽缸變形，脹差變化，機組振動，動靜碰摩，大軸彎
曲，甚至葉片斷裂等事故。因此分析加熱器泄漏原因，找
出對策，以盡可能減少泄漏具有十分重要的意義。
(1)每班必須設專職電工對上下巷及電器進行檢查，‘
發現失爆，必須停電及時處理。同時每班必須對鋼絲繩和
繩鋸進行檢查，發現磨損超過規定必須及時更換。
(2)下巷刮板輸送機使用40 kW 電機，不許使用慢速
電機，以確保運輸能力，下出口30 m 內應備用一臺溜尾、
尾輪和4O kW 電機。
(3)為防止片幫或壓溜子，下出口溜子上用木板搭橋，
搭橋長度為工作面煤壁往前10 m，往后10 m。
3 結語
(1)在特定的條件下，鋼絲繩鋸長壁開采工藝是實現
無人工作面開采的有效途徑，經濟效益明顯，工作面產量
提高4O 左右，安全性高。
(2)鋼絲繩鋸長壁開采工藝為七臺河礦區大傾角極薄
煤層的開采提供了一種新型采煤工藝。
(3)頂板條件是影響鋼絲繩鋸長壁采煤工藝的關鍵因
素，為擴大其使用范圍，應研究使用氣垛支護等新型支護
方式，提高支護效果。
作者簡介：韓德軍(1967一)，男，黑龍江省訥河市人，1992年畢業
于黑龍江礦業學院采礦工程專業，獲得學士學位，工程師，現任七
臺河礦業集團有限責任公司新立煤礦44002采煤隊書記。
收稿日期：2009—12—18 編輯：葉忠群
· 43 ·
2 加熱器泄漏原因分析及防止措施
U型管加熱器內部管系泄漏主要分為管子本身泄漏
和端口泄漏(管子與管板脹接、焊接處泄漏)。
2．1 管子端口泄漏
在管子與管板聯4 機1 、2 接處的泄漏，亦是一種
經常發生的泄漏，在我廠4 機1 、2 高壓加熱器的運行
過程中多有發生，其泄漏量一般很小，發展得較慢，在泄漏
初期，通過調整一般可以維持加熱器的疏水水位，但長時
間運行在高壓給水的沖刷下，泄漏點逐漸擴大，給檢修工
作帶來困難。根據4 機高加泄漏的實際情況，對其泄漏
的原因及預防措施說明如下：
1)熱應力過大。高加在啟停過程中其溫升率、溫降率
超過規定，使高加的管子和管板受到較大的熱應力，使管
子和管板相聯接的焊縫或脹接處發生損壞，引起端口泄
漏。在高壓加熱器投人時，若投入過快，因管壁較薄，管子
很快被加熱，而管板因尺寸厚，質量大，溫度上升慢，使兩
者溫度不同，將產生膨脹差，易使管口產生泄漏。同理，在
減負荷或高加故障停運時亦不能太快，如果汽側停止供汽
過快，或汽側停止供汽后，水側仍進入給水，在管板管孔內
的那段管子收縮很快，而管板收縮慢，常導致管子與管板
的焊縫或脹接處損壞。因此，在投入或切除高壓加熱器
時，為防止管子與管板溫度變化太快而產生較大溫差引起
泄漏，應嚴格控制溫度變化速度。這就是規定的溫降率允
許值只有1．7℃ ～2．O~C／min，比溫升率允許值2"C～5℃ ／
min要嚴格的原因。
2)管板變形。管子與管板相連，管板受運行溫度及壓
力的影響將產生變形，使管子的端口發生泄漏。運行中，
管板一側為給水溫度，而另一側近似為蒸汽飽和溫度，如
果制造安裝不良或中間隔板與管子間隙過大，將使管板一
側與過熱蒸汽相接觸，則管板兩側溫差過大，引起管板翹
曲變形，則會使管子在管板上受一彎矩，使管子脹口處泄
漏；管板一側為鍋爐給水壓力，而另一側為抽汽壓力，兩側
壓差甚大，尤其是我廠為定速給水泵，在低負荷時，出口壓
力更高則兩側壓差更大，將引起管板變形，而管子位移受
到中間隔板及管子之間的相互約束，使得在管子接口處產
生應力，最終導致泄漏。
3)堵管工藝不當。對U型管高壓加熱器，當管子有
泄漏時，換管不方便，特別是管束內的管子根本不易更換，
所以一般常用錐形塞堵管(如我廠l 、2 機高加)或堵管
焊接(如我廠3 、4 機高加)處理。在打人錐形塞時用力
要適度；捶擊力量太大，引起管孔變形，影響鄰近管子與管
板連接處，會造成損壞而使之出現新的泄漏。如需焊接處
· 44 ·
理時，應根據實際情況調整焊接上藝，采用小電流、低焊
速、間斷性焊接，如預熱、焊接電流、速度、焊縫位置及尺寸
不合適，將使焊縫周圍局部受熱，會造成鄰近管子與管板
連接處的損壞。
2．2 管子本身泄漏
在運行中，高加管系的損壞泄漏常常具有明顯的區域
性。即某一種故障形式的損壞，相對地集中在某一機組、
某一高加、某一特定的部位上。這一情況與加熱器的結
構、運行工況、操作維護方式等因素有關。以下將針對我
廠機組各加熱器運行中經常出現的泄漏型式的原因及防
止措施加以論述。
沖刷侵蝕。沖刷侵蝕損壞主要是一個物理過程，在我
廠1 機、3 機及4 機的1 高加上多有發生。正常情況
下，蒸汽在管束表面凝結形成水膜，且蒸汽流速又比較低，
一般不會造成侵蝕。只有具備兩個條件時，即高的流動速
度和汽流中含有足夠大直徑的水滴時，才會對金屬管壁產
生侵蝕作用。 ．
沖刷侵蝕一般多發生在疏水冷卻段入口附近及上級
加熱器的疏水流人處。對于疏水冷卻段，當?shù)退换驘o水
位運行時，會有汽水同時流人疏水冷卻區，使流速增大，沖
刷管子外壁。在一級疏水流入處，因壓力降低，會有部分
水汽化，當上級疏水冷卻不足時，則汽化的比例更大，進入
加熱器會對鄰近管壁產生沖刷。另外，當加熱器的管束中
若有一根泄漏，雖可維持加熱器的運行，但噴出的水會對
旁邊的管子進行沖刷，不久便會使之損壞。所以，為避免
發生類似沖刷侵蝕，在運行中應嚴格監視高加運行參數，
做好殼側水位控制，避免低水位和無水位運行，減少疏冷
段內出現汽水兩相流動的可能性。且一旦發現管束泄漏，
應及早停用處理，防止繼發性沖蝕損壞。
3 結語
給水加熱器的性能和運行可靠性對保證機組整體運
行的經濟性和安全性具有重要作用，解決加熱器故障的重
點要從運行操作、維護檢修、管理制度等各種因素著手，對
高壓加熱器的運行狀況、存在問題加以深入分析、研究，采
用合理的運行維護措施才能保證高壓加熱器的運行可靠
性。
作者簡介：趙相龍(1967一)，男，大專學歷，畢業于哈爾濱建筑大
學水暖工程專業，工程師，現任車問技術主管。
收稿日期：2009—12—05 編輯：胡中祺
