第40卷第6期
2011年11月
石油化工設備
PETR0_CHEMICAL EQUIPM ENT
Vo1．40 NO．6
NOV．2O1l
文章編號：1000—7466(2011)06—0009—04

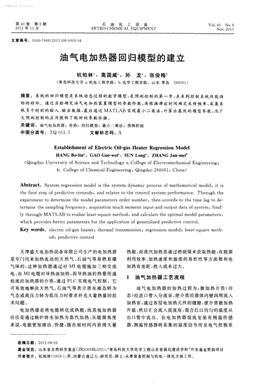

油氣電加熱器回歸模型的建立
杭柏林 ，高國威 ，孫龍 ，張俊梅
(青島科技大學a．機電工程學院；b．化學工程學院，山東青島 266061)
摘要： 系統的回歸模型是系統動態過程的數學模型，是預測控制的第一步，關系到控制系統性能指
標的好壞。通過實驗確定油氣電加熱裝置模型的參數階數，再根據滯后時間確定采樣頻率，采集系
統多個時刻的輸入、輸出數據，最后通過MATLAB實現最小二乘法，計算出最優的模型參數，為廣
義預測控制的應用提供了較好的參數依據。
關鍵詞：油氣電加熱器；傳熱；回歸模型；最小二乘法；預測控制
中圖分類號：TQ O51．5 文獻標志碼：A
Establishment of Electric Oil—gas Heater Regression M odel
HANG Bo—lin ，GAO Guo-wei。，SUN Long ，ZHANG Jun—mei
(Qingdao University of Science and Technology a．College of Electromeehanical Engineering
b．College of Chemical Engineering，Qingdao 266061，China)
Abstract： System regression model is the system dynamic process of mathematical model，it l‘S
the first step of predictive controls，and relates to the control system performance．Through the
experiment to determine the model parameters order number，then accords to the time lag to de—
termine the sampling frequency，acquisition much moment input and output data of system，final—
ly through MATLAB to realize least—square method，and calculate the optimal model parameters，
which provides better parameters for the application of generalized predictive contro1．
Key words： electric oil—gas heater；thermal transmission；regression model；least—square meth—
od；predictive control
天津盛大電加熱設備有限公司生產的電加熱器
是專門用來加熱流動的天然氣、石油氣等易燃易爆
氣體的，這種加熱器通過對MI電纜施加三相交流
電，由MI電纜對導熱油加熱，而導熱油的熱量傳遞
給流經加熱器的介質，通過PLC實現電氣控制。它
可有效地解決天然氣、石油氣等類介質在液態轉為
氣態或高壓力轉為低壓力時要求補充大量熱量的技
術問題。
電加熱器是將電能轉化成熱能，而其他加熱器
往往是通過鍋爐將水加熱為蒸汽加熱，從能源角度
來說，電能更加清潔、快捷，能在短時間內獲得大量
熱能，而蒸汽加熱是通過燃燒煤來獲取熱能，在能源
利用效率、加熱速度和溫度的易控性等方面都和電
加熱有差距，投入成本過大。
1 油氣加熱器工藝流程
油氣電加熱器的加熱過程為，被加熱介質(冷
態)經進口管人分流室，使介質沿器體內壁四周流人
加熱室，通過各層電加熱元件的縫隙，使介質被加熱
升溫，然后匯合流入混流室，混合后以均勻的溫度從
出V1管中流出。在電加熱器混流室裝有測溫傳感
器，測溫傳感器將采集的溫度信號傳至電氣控制系
收稿日期：2011—06—03
基金項目：山東省自然科學基金(ZR2OO9BLo22)；“青島科技大學化學工程山東省強化建設學科”開發基金資助項目
作者簡介：杭柏林(1959一)，男，內蒙古通遼人，研究員，碩士，從事裝備控制與機電一體化方面工作。
學兔兔 www.xuetutu.com
石油化工設備 2011年第4O卷
統，經溫度調節儀控制電加熱器實現自動控溫。在
介質流量小時，被加熱介質變少，溫度就會上升，這
時加熱器可自動減小電熱元件的功率輸出，流量增
大時功率增大。
油氣電加熱器控制簡圖見圖1。
圖1 油氣電加熱器控制簡圖
2 油氣電加熱器最小二乘法數學模型回歸
2．1 傳熱基本原理
根據傳熱機理的不同，傳熱分為熱傳導、熱對流
和熱輻射3種基本方式。熱傳導是熱量從物質中溫
度較高的部分傳遞到溫度較低的部分，或者從高溫物
質傳導到與之相鄰的低溫物質的熱量傳遞現象 。
油氣加電熱裝置運用的就是熱傳導的原理，它通過加
熱棒將導熱油溫度提升，并將熱量傳遞到需要加熱的
油氣物質中，從而達到對油氣物質加熱的目的。
油氣電加熱器屬于管殼式熱交換器，是間壁式
熱交換器的主要形式。管殼式熱交換器的傳熱面由
管束構成，一般分為管程和殼程嘲。而筆者研究的
熱交換器略有不同，管束一端與導熱油箱相通，另一
端封死，管束內部是導熱油以及對導熱油加熱的電
加熱棒，其結構見圖2。
圖2 電加熱器結構圖
2．2 回歸模型階數確定
任何一種控制算法在正式實施前，都必須經過
參數整定這一環節。受各種因素的影響和條件的限
制，在工業現場進行控制參數的整定往往比較困難，
因而參數整定就成為在實驗室進行仿真實驗的重要
目的和內容之一 ]。重要的控制參數包括預測時域
長度P和控制時域長度M 等。
2．2．1 預測時域長度P
優化是對未來有限時域進行優化，為使?jié)L動優
化真正有意義，P應覆蓋系統動態的主要部分。P
的大小對于控制系統的穩定性和快速性有較大影
響。若P取得較小，則控制系統的快速性好，但穩
定性和魯棒性較差；若P取得較大，雖然系統穩定
性好，但動態響應慢，且增加了計算時間，降低了系
統的實時性。因此，在實際選擇P時應綜合考慮，
使系統既能獲得所期望的穩定魯棒性又能具有所要
求的動態快速性。若快速性不夠，則可適 減小P；
若穩定性較差，則可增大P。不同預測1，、：的仿真
0 25 s
圖見圖3，系統的傳遞函數為G(s)一 。通過
5 l 1
對P為1、5、20的比較，一般取P一5～15來兼顧系
統的穩定魯棒性和動態快速性。
鬈
】．O
善0．8
：
0．2
。 ：：
? ． ．
0 5 】0 】5 2O 25 3O 35 40 45
時間，s
圖3 不同預測長度的仿真圖
2．2．2 控制時域長度M
M 在優化性能指標中表示優化變量的個數。一般
M≤Pl4 j。M越小，越難保證在各采樣點上的輸出能
夠準確跟蹤設定值，對于動態復雜的對象不易得到良
好的動態響應。增大M值，則表示有較多的優化變量，
增大了控制的能力，因而能夠獲得較好的性能指標和
快速的動態響應，但控制的靈敏度將相應提高，影響控
制系統的穩定性。因此，在選擇M 時，必須兼顧控制的
快速性和穩定性，一般取M一1～3。
不同控制長度的仿真圖見圖4，系統的傳遞函數
匣
餐
鑫
圖4 不同控制長度的仿真圖
學兔兔 www.xuetutu.com
第6期 杭柏林，等：油氣電加熱器回歸模型的建立
為G(S)一 4s+l。通過對M 為1、2的比較可知，對
階數較低較易控制的簡單系統，通常取M-l。
通過以上分析，介于計算機的工作量和預測的
準確，筆者采用P一3、M一2。
2．3 最小二乘法回歸
為了求出A(q )和B(q )，采用最小二乘法
估計參數向量_6 ]。
A(q )△ (￡)一B(q )Au( 一1)+ (￡) (1)
其中 A(q )一1+n1q +?+n q～
B(g )一bo 4- b q + ? + 6 q-．
式中，q 為后移算子，表示后退一個采樣周期的相
應的量；△：1一q。1。，為差分算子； ( )為一個不相關
的隨機序列，表示一個隨機噪聲的影響；Y( )、“(f)
為系統的輸入、輸出。
把模型參數與數據參數分別用向量的形式表示
如下：
一[＆1?n ；b。?b ]
≠( )一[～△ (￡一1)? 一△ ( 一 )；
△“( 一1)?△ ( 一 一1)]
則式(1)可寫為：
Ay(t)一聲 (z) 4- (≠) (2)
用漸消記憶的遞推最小二乘法估計參數向量：
( )=8(t-1)+K( )lAy(t)一聲 (t)O(t-1)]1
K( )一P(t-1) ( )[ ( )P(t-1) (￡)+hi {
1 f
P(￡)一 rJ—K( ) ( )]P(t-1) 1
J
(3)
式中， 為遺忘因子，常可選0．95< <1。K( )為
權因子，P(￡)為正定的協方差陣，j為單位矩陣。
在控制啟動時，需要設置參數向量 ( )和協方
差陣P( )的初值，通常可令 (O)一0，P(0)一a 工(
是一個足夠大的正數)。在控制的每一步，首先要組
成數據向量，然后就可以由式(3)求出K(￡)、 ( )和
P( )[ 。
2．4 實際用電功率和控制溫度數據
選擇T時，原則上應當滿足采樣頻率的要求，
即采樣頻率應當大于2倍的截止頻率口仉“]。由于
此系統的滯后時間為25 s，因此選擇T一5 S是比較
合適的。
實測的實際用電功率和控制溫度數據見表1。
其中用電功率為輸入“( )，控制溫度為輸出 ( )。
2．5 模型參數
MATLAB是用來對系統進行建模、仿真和分
表1 實際用電功率和控制溫度數據
用電功率／w 控制溫度／℃
析的軟件包，它支持線性和非線性系統，能夠在連續
時間域、離散時間域或者兩者混合時間域里進行建
模，它同樣支持具有多種采樣速率的系統。
根據表1數據和式(3)，運用MATLAB計算出
模型確定所需的向量 ，從而確認系統的回歸模型。
最終確立的模型如下：
(￡)一1．496 5 (f一1)一0．496 6 3，(￡一2)+
0．5u(￡一1)一0．501“(￡一2) (4)
將式(4)應用到油氣電加熱器的溫度控制中，通
過該模型可以及時預測下一時刻的輸出量，然后根
據預測出的輸出量計算出下一時刻應該施加的控制
量，從而有利于消減整個系統的滯后性，提高系統的
控制質量。
3 結語
針對文中涉及到的電加熱器，以及廣義預測控
制的特點，通過模型描述廣義預測控制的主要影響
參數，對各個主要控制參數進行了分析和仿真研究，
得出了較好的仿真結果，可為廣義預測控制的應用
提供較好的參數依據。
參考文獻：
[1] 張洪濟．傳熱學EM]．北京：高等教育出版社，1986．
[2] 楊世銘．傳熱學[M]．北京：高等教育出社，1987．
[3] 王妍，常玉連，紀 鋒．油田注水生產系統預測及仿
真fiJ]．大慶石油學院學報，2007，8(2)：55—58．
一 L三 ∞ ∞ ∞ ∞ 舳 ∞ ％
學兔兔 www.xuetutu.com
第40卷第6期
2011年11月
石油化工設備
PETR()一CHEMICAL EQUIPMENT
Vo1．40 NO．6
Nov．2O11
文章編號：1000—7466(201I)06—0012—04
日
皿 度濕度對儲罐油面最高靜電電位的影響
趙繼飛，蘇揚，王海堂，亓 鵬
(中國石油大學(華東)物理科學與技術學院，山東東營257061)
摘要：測量了不同溫度、濕度條件下石油儲罐模型中油面最高靜電電位值，進行了多元線性回歸分
析，分析出影響石油儲罐油面最高靜電電位的主要環境因素為濕度，對其影響機理進行了闡述，可
為現場大型石油儲罐的靜電防護工作及聯合站、儲油站的安全運營工作提供參考。
關鍵詞：石油儲罐；油面最高靜電電位；溫度；濕度；靜電安全
中圖分類號：TE 972 文獻標志碼：A
Study of the Influence of Temperature and Humidity on the Highest Oil
Surface Electrostatic Potential of the Oil Tank
ZHAO Ji—fei，SU Yang，WANG Hai—tang，QI Peng
(College of Physics Science and Technology，China University of Petroleum
(East China)，Dongying 257061，China)
Abstract：The maximum value of oil surface electrostatic potential in the model of oil tank iS
measured at different temperatures and humidity．The results are analyzed using multiple linear
regression analysis，which，among all the environmental factors humidity，is the main factor
which influenced the highest oil surface electrostatic potentia1． The mechanism was also ex—
plained．The results provided an important reference on the safe operation in electrostatic defen—
ding of oil storage tank，joint station and petroleum storage station．
Key words：oil tank；highest oil surface electrostatic potential；temperature；humidity； elec—
trostatic safety
據統計，火災爆炸事故中約有10％屬于靜電事
故 。石油在流動過程中極易產生靜電電荷，當帶
電油品注入儲罐時，隨著罐內靜電荷的不斷積聚，罐
內油面電位可高達數千乃至上萬伏 引。大型石油庫
[4]
Es]
[6]
[7]
舒迪前．預測控制系統及其應用I-M]．北京：機械工業
出版社，1996．
呂劍虹，陳來九．預測控制在熱工控制中的應用前景
[J]．動力工程，1997，(4)：12—15．
李奇安．廣義預測控制算法簡化實現方法研究[D]．杭
州：浙江大學，2005．
王偉．改進的廣義預測控制算法研究[D]．南京：南
京信息工程大學，2009．
[8] 艾嶺．廣義預測控制在電阻爐溫度控制中的應用研
究[D]．哈爾濱：哈爾濱理工大學，2009．
[9] 馮培悌．系統辨識[M]．杭州：浙江大學出版社，2004．
[1O]蘇洪業，李林歡，褚?。A(yù)測控制的新進展[J]．機電
工程，2001，18(5)：4-8．
[11]楊錦，龍新峰，梁 平．預測控制技術在電廠熱工過
程中的應用分析[J]．電力設備，2006，7(5)：57—61．
