水輪機在循環水冷卻塔中的應用

文檔作者：張秀玲文檔來源：正和集團股份有限公司		點 擊數：	更新時間： 2025年05月14日
下載地址：點擊這里	文件大小： 231.39 KB 共4頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共4頁]

本文件共4頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?31.39 KB 共4頁 文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：淺析磨煤機運行中的常見故障及解決措施

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

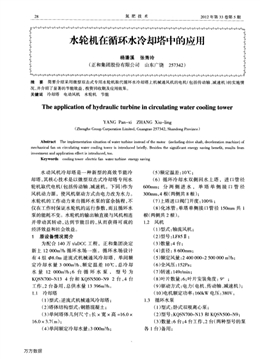

28 氮 肥 技 術 2012年第 33卷第 5期摘 要 簡要介 紹采用微型雙擊式專 用水輪機取代循環水冷卻 塔上機械通風機 的電機 (包括 傳動軸 、減速機 )的實 施情況 ，并介紹了顯著的節能效益 、投資 回收期及應用效 果。關鍵詞 冷卻塔 電動風機 水輪機 節能Theapplicationofhydraulicturbineincirculatingwatercoolingtower~ANG Pan—xi ZHANG Xiu—ling(ZhengheGroupCorporationLimited，Guangrao257342，ShandongProvince)Abstract Theimplementationsituationofwaterturbineinsteadofthemoor (includingdriveshaft，decelerationmachine)ofmechanicalfanOn circulatingwatercoolingtowerisintroducedbriefly．Besidesthesignificantenergy savingbenefit，resultsfrominvestmentandapplicationefectisintroduced，too．Keywords coolingtower electricfan waterturbine energy saving水 動風機 冷卻塔是一種新型的高效節能冷卻塔 ，其核心技術是以微型雙擊式冷卻塔專用水輪機取代電機(包括傳動軸 、減速機 。下 同)作 為風機動力源 ，使風機驅動方式由電力改為水力。水輪機 的工作動力來 自循環水泵的富余揚程 ，不僅在工作時保證水輪機的運行參數 ，而且循環水泵的能耗不變。水輪機的輸出軸直接與風機相連并帶動其轉動 ，達到節能 目的 ，從而獲得可觀的經濟效益和社會效益。1 原設備情況簡介為配合 140萬 t／aDCC工程 ，正和集 團決定新上 12000m3／h循 環水場一 座。循環水場設計有 4組 8．0m逆流式機械通風冷卻塔 ，單間額定冷卻 水 量 3O00ma／h、額定 溫差 10℃ ，總冷卻水 量 12 O00m／h；6 臺 循 環 水 泵 ， 型 號 為KQSNT00一N13 4臺 和 KQSN500一N9 2臺 ，4臺工作 ，2臺備用 ，總供水量 13396m3／h。1．1 冷卻塔(1)型式 ：逆流式機械通風冷卻塔 ；(2)塔體結構型式 ：鋼筋混凝土 ；(3)單 間塔體幾何尺寸 ：長 ×寬 ×高 =16．0×16．0×3．7(m)；(4)單間額定冷卻水量 ：3O00m3／h；(5)額定 溫差 ：l0oC；(6)循環冷 卻水雙側 回水上塔 ，進 口管徑600mm； 分 兩 側 進 水 ，單 塔 單 側 接 口管 徑300mm，4根(兩側共 8根 )；(7)上塔進 口閥門開度 ：100％；(8)化冰管 ：?jiǎn)嗡?單側接 口管徑 150mm共 1根 (兩側共 2根 )。1．2 風機(1)型式 ：軸流風機 ；(2)型號 ：LF851I；(3)數量 ：4臺；(4)直徑 ：8600mm；(5)額定 風量 ：2400000～2500000m ；(6)全 風壓 ：152Pa；(7)轉速 ：149r／rain；(8)葉片數量 ：6；葉片安裝角度 ：9。 ；(9)驅動方式 ：電力(電機 、傳動軸、減速機 )；(10)電機額定功率 ：160kW 電壓 ：380V。1_3 循環水泵(1)型式 ：臥式雙吸離心泵 ；(2)型號 ：KQSN700一N13和 KQSN500一N9；(3)數量 ：6臺；4臺工作 ，2臺(兩種型號的泵各 1臺)備用；萬方數據第 5期 楊潘溪等 ：水 輪機在循環水冷卻塔 中的應用(4)額定流量 ：3917m3／h和 1645m3／h；額定揚程 ：50mH0柱(1mH20柱 9．81kPa，下同)；(5)進 口壓力 ：0．02MPa；出 口壓力 ：0．50MPa；(6)電機額定功率 ：710kW 和 315kw；電壓 ：6kV：(7)額定電流 ：85．8A和 39．43A。2 節能改造工程概況2．1 改造 內容將 4間冷卻塔 的機械通 風機 的電機改為水圖 1 原 設 計 進 水 管 布 置 圖2．2 有關數據計算(1)循環水泵富余揚程計算H富余= 額定一 (H 出口一日 進口)=50m一(40m一2m)= 12m式中 日富余——循環水泵 富余揚程 ，m；額定——循環水泵額定揚程 ，50m；出口——循環水泵 出口壓力 ，40m；日進。——循環水泵進 口壓力 ，2m。(2)冷卻塔實際需要風量計算冷卻塔額定冷卻水量 3000m3／h，額定 溫差10~C，氣水 比 0．84，則冷卻塔實際需要風量：3000ma／h×0．84× 1000÷ 1．12=225×104m3／h數據計算結果表 明，循環水泵的富裕揚程能滿足水輪機 的運轉 動力需要 ，因此 ，水輪機 完全可以取代 電機作為風機動力源 ，使風機驅動方式由電力改為水力 ，并達到較好 的冷卻效果。2．3 主要設備技術參數(1)方形混凝土冷卻塔型 號 ：GTN一3000×4—10介質 ：循環水單臺冷卻水量 ：3000m3／h輪機作為風機動力源 ，使風機驅動方式 由電力改為水力 。同時，相應地修改循環冷卻 回水的配管直徑及進水方式 ，即由雙側進水改為單側 (南側 )進水 ，管徑 由 600mm改為 800mm，增設兩路旁通管道 ，用于切斷檢修 、運行切換 的閥門(兩臺電動閥門 ，兩 臺手動 閥門 )，化冰管改為單側布置 ，由DN150mm改為 DN350mm。經過重新設計改造 ，循環冷卻 回水先通過水輪機后 ，再進入冷卻塔的配水系統 。參見圖 1、圖 2。． D07．6003．oool圖 2 改造后進水管布置圖噴淋形式 ：逆流式進塔水溫 ：42℃出塔水溫 ：32℃水溫降：lO℃數量 ：4臺漂水率 ：0．005％蒸發率 ：1．72％單塔外形 尺寸 ：16000×16000×10100mrn(冷卻塔 高度 由制造廠家 在生產 中進行適 當調整 )填料形式 ：S波填料填料規格 ：500×1000填料高度 ：1500mm布水形式 ：逆流薄膜式噴頭型號 ：DN40三濺式防堵噴頭，ABS材質進水管徑 ：800mm(2)冷卻塔專用水輪機是南京星飛冷卻設備有 限公司獨有的核心技術 ，在本工程中選用 的水輪機技術參數如下。水輪機型號：HLW3000水輪機效率 ：86％萬方數據30 氮 肥 技 術 2012年第 33卷轉速 ：136r／rain單 臺水輪機運行水量 ：28503150m3／h(3)風機直徑 ：8532mm單臺設計總風量 ：2100000m3／h葉片材質：玻璃鋼3 水動風機冷卻塔的優點水動 風機冷卻塔 與電動風機冷卻塔 的 比較情況見表 1。表 1 水動風機與電動風機冷卻塔的 比較水動風機冷卻塔的優點 ：(1)節能 ：風機驅動方式為水力驅動 ，水輪機的_T作動力來 自循環水泵的富余揚程 ，不僅在工作 時保證水輪機的運行參數 ，而且循環水泵的能耗不變。水輪機的輸出軸直接與風機相連并帶動其轉動 ，達到節能 目的。(2)可靠 ：微型雙擊式冷卻塔專用水輪機 具有設計嚴謹 、結構合理 、轉動平穩 、維護及檢修方便的特點 ，根除 了電動風機時的漏 電、漏油 、電機及減速機損壞甚至燒毀 的故障 ，為風機 的安全連續運行提供 了保障。(3)冷卻效果好 ：隨著季節變化 ，水輪機的轉速是 隨著水壓的增減而同步增減 ，風機風量也 隨之增減 ，使冷卻塔 的氣水 比穩定在最佳狀態 ，達到最好的冷卻效果 。(4)安全 ：可在爆炸危險環境 中工作 。(5)環保 ：由于取消了電機 、傳動軸 、減速機 ，因而降低了噪聲 、振動、飄水所帶來的環境污染。(6)通用 ：所有機械通風冷卻塔 ，均可采用水動風機 。合理地利用水輪機 ，可以對所有 電動風機冷卻 塔進行節能改造 ，越是大型冷卻塔 ，節能改造 的效果越好 ，從而獲得可觀 的經濟效益和社會效 益 。(7)經濟 ：由于取消了電機 、傳動軸 、減速機 ，因而減少 了 日常的維護 、檢修工作 ，并降低 了運行成 本 。4 節電效果顯著風機 電機 功率 160kW，以冷卻 塔每 年工作5760h計 ，則每年用電：160kW X5760h=921600kW ·h=92．16萬 kW·h電價按 0．62元 廠kw·h計 ，則每年節省 電費 ：0．62元 幾W ·h×92．16萬 kW·h=57．14萬 元根據節電計算結果 ，1間 3000m。／h的大型機械通風冷卻塔 ，經過 電動風機節能改造后 ，每年節約電費 57．14萬元。如果考慮電機 、傳動軸 、減速機 的維護 、檢修費用 ，則每年節約 的費用更加可觀 。1臺水動風機費用 110萬元 ，一 臺電動風機40萬元 ，每年節約 電費 57．14萬 元 ，則投資 回收期 ：7O萬元 ÷57．14萬元 ／年 =1．22年1臺水動機多花費的投資 ，約 1．22年即可回收 。5 運行 情 況及效 果評 價正和集團 12000m3／]a循環水場工程 ，于 2009年 4月實施 ，2009年 10月通過竣工驗收 。2010年 3月 DCC開工該循環水場投入運行。(1)運行情況萬方數據第 5期 楊潘溪等 ：水輪機在循環水冷卻塔 中的應用 3l①冷卻塔冷卻水量 ：2960m3／h②溫差-1Occ③循環水泵 電機 電流 ：水輪機投用時 3臺循環水泵 電流分別為 ：77A、74A、76A，水輪機不投用時 3臺循環水泵電流不變 。④水輪機投用后轉速 ：136r／min這些數據表 明系統運行狀況 良好 ，達到 了預期要求。(2)效果評價①技術先進 、經濟合理 ；②安全可靠 、管理方便 ；③符合環保要求 ，水動風機節能效果顯著 ；④ 水輪機 的工作動力來 自循環水泵 的富余揚程 ，不增加 電耗 。利用 了原有設施，增加投資不大 ；⑤節省了維修費用。(收稿 日期 ：2012—09—05)(上接 第 27頁)4 幾 點 建議雖然 目前變頻器已廣泛應用于石油化工、氮肥 、紡織 、印刷 、電子設備 、制藥 、起重、新能源、電力等各個領域 ，九江石化公 司等一批國內大型石油化工企業 ，已實現 了變頻調速技術 的初步普及 ，且取得 了良好的節能效果。但是 ，變頻調速節能技術應用的深度還不夠 ，市場潛力仍然 巨大 。對此 ，還應抓好 以下幾個環節的工作 。4．1 成套設備制造要根據各行業特點的需要 ，研發制造成套變頻設備 ，在 電力拖動系統大力推廣和應用變頻技術 ，進一步優化 和完善 系統配置 ，取得理想 的節能降耗效果 ，達到提高企業經濟效益的 目的。4．2 工程設計堅持 同時設計 、同時制造 、同時訂貨 、同時施工 、同時投用的“五同時”原則 ，推進變頻節能技術的推廣普及 。4．3 工 業 應用積極推廣應用變頻節能技術 ，使其成為各行業 機泵 電力控制 的主要技術之一 ，對具有節能潛力 的風機 、泵和壓縮機配套 的驅動電機進行變頻調速節能改造 ，實現節 電降耗的 目的。4．4 技術研發根據石油化工行業和其他行業的需求 ，進一步開發變頻調速技術、研發新產品，使之系列化、標準化，為各企業提供更好的變頻器產品和完善的成套技術系統[3】。5 結 語變頻器具有顯著的節能效果 ，安全 、易控 ，優質 、無級 、平滑調速 ，高精度 控制工藝參數 ，投資回收期短等優勢。實踐證 明，應用變頻調速技術是石油化工 、氮肥等高能耗行業挖潛改造 、節能降耗 、降本增效 的有效途徑之一 ，必將得 到越來越廣泛地應用參考文獻f1] 張燕賓．變頻器應用教程[MJ．北京：機械工業出版社，2007：136—139．[2] 陳 偉 ．機 泵選 用【M]．北京 ：化 學 工業 出 版社 ，2009：256—258．[3] 趙全慶．變頻 調速技術 在煉 油廠節能改造設計 中的應用【J]．石油化工設計 ，2006，23(3)：38—40．(收稿 日期 ：2012—08—06)
