溧陽抽水蓄能電站地下廠房結構動力響應分析

文檔作者：郭冬云１胡林江１伍鶴皋２文檔來源：１．中國電建集團中南勘測設計研究院有限公司２．武漢大學水資源與水電工程科學國家重點實驗室		點擊數：	更新時間： 2025年12月28日
下載地址：點擊這里	文件大?。?774.93 KB 共6頁	文檔格式： PDF	下載點數： 1 點（VIP免費）

全屏查看

內容預覽 [文件共6頁]

本文件共6頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?74.93 KB 共6頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：南河水電廠水輪機導水機構連桿裝置改造

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

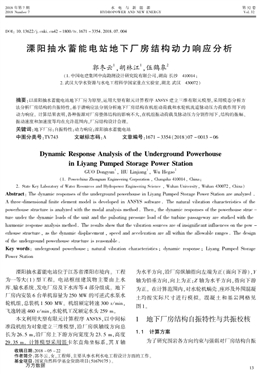

２０１８ 年第７ 期
２０１８ Ｎｕｍｂｅｒ ７
水電與新能源
ＨＹＤＲＯＰＯＷＥＲ ＡＮＤ ＮＥＷ ＥＮＥＲＧＹ
第３２ 卷
Ｖｏｌ．３２
ＤＯＩ： １０．１３６２２ ／ｊ．ｃｎｋｉ．ｃｎ４２ －１８００／ｔｖ．１６７１ －３３５４．２０１８．０７．００４
收稿日期：２０１８ －０５ －２２ 作者簡介：郭冬云，女，工程師，主要從事水利水電工程設計方面的工作?；痦椖浚簢易匀豢茖W(xué)基金資助項目（５１６７９１７５）。
溧陽抽水蓄能電站地下廠房結構動力響應分析
郭冬云１，胡林江１，伍鶴皋２
（１．中國電建集團中南勘測設計研究院有限公司，湖南長沙 ４１００１４；
２．武漢大學水資源與水電工程科學國家重點實驗室，湖北武漢 ４３００７２）
摘要：以溧陽抽水蓄能電站地下廠房為原型，運用大型有限元計算程序ＡＮＳＹＳ 建立三維有限元模型，采用模態分析方
法分析廠房結構的自振特性，基于諧響應法分別分析地下廠房結構在機組動荷載和水輪機流道脈動壓力荷載作用下的
動力響應。計算結果表明，各種振源對廠房整體結構的影響不大，在機組振動荷載及脈動壓力分別作用下，結構的振幅、
振動速度和加速度等均在允許范圍內，廠房結構設計合理。
關鍵詞：地下廠房；自振特性；動力響應；溧陽抽水蓄能電站
中圖分類號：ＴＶ７４３ 文獻標志碼：Ａ 文章編號：１６７１ －３３５４（２０１８）０７ －００１３ －０６
Dynamic Response Analysis of the Underground Powerhouse
in Liyang Pumped Storage Power Station
ＧＵＯ Ｄｏｎｇｙｕｎ１ ， ＨＵ Ｌｉｎｊｉａｎｇ１ ， Ｗｕ Ｈｅｇａｏ２
（１．Ｐｏｗｅｒｃｈｉｎａ Ｚｈｏｎｇｎａｎ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｒｐｏｒａｔｉｏｎ ， Ｃｈａｎｇｓｈａ ４１００１４， Ｃｈｉｎａ；
２．Ｓｔａｔｅ Ｋｅｙ Ｌａｂｏｒａｔｏｒｙ ｏｆ Ｗａｔｅｒ Ｒｅｓｏｕｒｃｅｓ ａｎｄ Ｈｙｄｒｏｐｏｗｅｒ Ｅｎｇｉｎｅｅｒｉｎｇ Ｓｃｉｅｎｃｅ ， Ｗｕｈａｎ Ｕｎｉｖｅｒｓｉｔｙ， Ｗｕｈａｎ ４３００７２， Ｃｈｉｎａ）
Abstract： Ｔｈｅ ｄｙｎａｍｉｃ ｒｅｓｐｏｎｓｅｓ ｏｆ ｔｈｅ ｕｎｄｅｒｇｒｏｕｎｄ ｐｏｗｅｒｈｏｕｓｅ ｉｎ Ｌｉｙａｎｇ Ｐｕｍｐｅｄ Ｓｔｏｒａｇｅ Ｐｏｗｅｒ Ｓｔａｔｉｏｎ ａｒｅ ａｎａｌｙｚｅｄ ．
Ａ ｔｈｒｅｅ-ｄｉｍｅｎｓｉｏｎａｌ ｆｉｎｉｔｅ ｅｌｅｍｅｎｔ ｍｏｄｅｌ ｉｓ ｄｅｖｅｌｏｐｅｄ ｉｎ ＡＮＳＹＳ ｓｏｆｔｗａｒｅ ．Ｔｈｅ ｎａｔｕｒａｌ ｖｉｂｒａｔｉｏｎ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｔｈｅ
ｐｏｗｅｒｈｏｕｓｅ ｓｔｒｕｃｔｕｒｅ ｉｓ ａｎａｌｙｚｅｄ ｗｉｔｈ ｔｈｅ ｍｏｄａｌ ａｎａｌｙｓｉｓ ｍｅｔｈｏｄ ．Ｔｈｅｎ， ｔｈｅ ｄｙｎａｍｉｃ ｒｅｓｐｏｎｓｅｓ ｏｆ ｔｈｅ ｐｏｗｅｒｈｏｕｓｅ ｓｔｒｕｃ -
ｔｕｒｅ ｕｎｄｅｒ ｔｈｅ ｄｙｎａｍｉｃ ｌｏａｄｓ ｏｆ ｔｈｅ ｕｎｉｔ ａｎｄ ｔｈｅ ｐｕｌｓａｔｉｎｇ ｐｒｅｓｓｕｒｅ ｌｏａｄ ｏｆ ｔｈｅ ｔｕｒｂｉｎｅ ｐａｓｓａｇｅｗａｙ ａｒｅ ｓｔｕｄｉｅｄ ｗｉｔｈ ｔｈｅ
ｈａｒｍｏｎｉｃ ｒｅｓｐｏｎｓｅ ａｎａｌｙｓｉｓ ｍｅｔｈｏｄ．Ｔｈｅ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｅ ｖｉｂｒａｔｉｏｎ ｓｏｕｒｃｅｓ ａｒｅ ｏｆ ｉｎｓｉｇｎｉｆｉｃａｎｔ ｉｎｆｌｕｅｎｃｅｓ ｏｎ ｔｈｅ ｐｏｗ -
ｅｒｈｏｕｓｅ ｓｔｒｕｃｔｕｒｅ， ａｓ ｔｈｅ ｄｙｎａｍｉｃ ｄｉｓｐｌａｃｅｍｅｎｔ， ｓｐｅｅｄ ａｎｄ ａｃｃｅｌｅｒａｔｉｏｎ ａｒｅ ａｌｌ ｗｉｔｈｉｎ ｔｈｅ ａｌｌｏｗａｂｌｅ ｒａｎｇｅｓ ．Ｔｈｅ ｄｅｓｉｇｎ
ｏｆ ｔｈｅ ｕｎｄｅｒｇｒｏｕｎｄ ｐｏｗｅｒｈｏｕｓｅ ｓｔｒｕｃｔｕｒｅ ｉｓ ｒｅａｓｏｎａｂｌｅ ． Key words： ｕｎｄｅｒｇｒｏｕｎｄ ｐｏｗｅｒｈｏｕｓｅ； ｎａｔｕｒａｌ ｖｉｂｒａｔｉｏｎ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ； ｄｙｎａｍｉｃ ｒｅｓｐｏｎｓｅ； Ｌｉｙａｎｇ Ｐｕｍｐｅｄ Ｓｔｏｒａｇｅ
Ｐｏｗｅｒ Ｓｔａｔｉｏｎ
溧陽抽水蓄能電站位于江蘇省溧陽市境內。工程
為一等大（１）型工程。電站樞紐建筑物主要由上水
庫、輸水系統、發電廠房及下水庫等４ 部分組成。地下
廠房內安裝６ 臺單機容量為２５０ ＭＷ 的可逆式水泵水
輪機組，總裝機１ ５００ ＭＷ。機組額定轉速３００ ｒ／ｍｉｎ，
飛逸轉速４６０ ｒ／ｍｉｎ，水輪機工況額定水頭２５９ ｍ。
本文利用大型有限元計算程序ＡＮＳＹＳ，以中間標
準段機組為對象建立三維模型，沿廠房縱軸線方向總
長為２６．５ ｍ，沿廠房上下游方向?qū)挾葹椋玻常?ｍ，高度
２９．３５ ｍ。計算模型采用笛卡爾直角坐標系，其X 軸
為水平方向，沿廠房縱軸指向左端為正（面向下游），Y
軸為鉛垂方向，向上為正；Z 軸為水平方向，指向下游
為正。在計算范圍內，對水輪機蝸殼、座環及外圍混凝
土均按實際尺寸進行模擬?；炷梁突鶐r網格見
圖１。
１ 地下廠房結構自振特性與共振校核
1．1 計算方案
為了研究圍巖各方向約束與強弱對廠房結構自振
１３ 萬方數據
水電與新能源２０１８ 年第７ 期
圖1 混凝土和基巖網格
特性的影響，共進行７ 種邊界條件的比較分析，詳見
表１。
表1 計算方案
計算方案
圍巖單位彈性抗力系數
／（ＭＰａ· ｃｍ－１ ）
上下游墻
邊界條件
方案一自由邊界
方案二 １２．５ 法向彈簧
方案三 １２．５ 水平兩向彈簧
方案四 １２．５ 三向彈簧
方案五 １２．５ 三向剛性約束
方案六 ２５ 水平兩向彈簧
方案七 ４０ 水平兩向彈簧
1．2 地下廠房結構自振特性
各方案廠房結構前１０ 階自振頻率見表２，前１０
階模態不詳細列出。
由計算結果可以看出，增加法向彈性約束后，整體
水流向振動頻率明顯提高，法向彈性約束對縱軸線方
向振動頻率影響較小。當采用彈性約束時，廠房整體
結構前１０ 階自振頻率范圍基本一致，彈性約束方向的
增加除了影響廠房結構前幾階的整體振動模態和頻率
外，并不能顯著提高廠房局部結構（如樓板、風罩、機
墩等）的自振頻率。當采用三向剛性約束時，各階自
振頻率相對彈性約束均有明顯提高，廠房整體振動模
態消失。當圍巖單位彈性抗力系數由１２．５ ＭＰａ／ｃｍ
增大至２５ ＭＰａ／ｃｍ 時，廠房結構前兩階自振頻率明顯
增大，主要原因在于方案三前兩階模態為廠房整體振
表2 廠房整體結構自振特性分析Ｈｚ
階
次
自振頻率
方案一方案二方案三方案四方案五方案六方案七
１ ９．９２ １１．０９ １６．９７ １７．７０ ２３．９４ １９．７９ ２２．１２ ２ １１．６０ １７．０１ １７．１６ １８．１０ ３０．１６ ２０．６４ ２４．０７ ３ １５．００ １８．７１ ２２．６８ ２３．１７ ３２．４７ ２２．８８ ２４．４４ ４ ２２．５６ ２２．４８ ２５．２０ ２５．５８ ３３．５２ ２５．８３ ２６．６８ ５ ２４．２９ ２５．３４ ２５．７４ ２８．２２ ３４．３３ ２７．７２ ２８．６９ ６ ２５．１３ ２６．６５ ２７．３５ ２８．７７ ３６．４１ ２８．７１ ２９．５０ ７ ２６．４４ ２７．３５ ２８．１１ ２８．８６ ３８．００ ２９．９８ ３０．５８ ８ ２６．９９ ２８．４８ ２８．７１ ２９．７９ ３９．３２ ３０．１６ ３１．４７ ９ ２８．７８ ２９．５２ ２９．７７ ３０．７９ ４３．８１ ３１．１９ ３２．８８ １０ ２９．６８ ３０．０５ ３０．７８ ３２．９１ ４４．５５ ３２．４１ ３４．８６ 動，圍巖彈性抗力系數的提高直接限制了廠房整體振
動的強度，同時也說明圍巖彈性抗力系數對后續廠房
局部結構的自振頻率影響不大。當圍巖單位彈性抗力
系數進一步增大至４０ ＭＰａ／ｃｍ 時，廠房整體振動第１、
２ 階模態消失，第１ 階模態即為發電機層樓板和母線
層樓板右側豎向振動，后續８ 階局部結構自振頻率與
方案三相比較最大增幅為７．５７％。
1．3 強迫振動振源與激振頻率
水電站地下廠房內部引起結構振動的原因復雜，
其機理至今尚未完全清楚，引起機組振動的原因主要
有機械、電磁和水力三個方面。根據溧陽抽水蓄能電
站實際情況，列出了１５ 種振源及頻率，見表３。
1．4 廠房整體結構共振校核
根據引起廠房結構振動的各種干擾力激振頻率及
廠房結構自振頻率，按照ＳＬ２６６ －２００１《水電站廠房設
計規范》中有關結構共振校核的規定，對廠房結構是
否發生共振進行校核。校核標準為：結構自振頻率與
強迫振動頻率之差與自振頻率之比值應大于
２０％ ～３０％。共振校核時廠房整體自振特性選用１．２
節中方案三的計算結果。共振校核結果見表４。
由計算結果可以看出，尾水管內渦帶、機組額定轉
頻以及飛逸轉頻與廠房整體結構和局部結構前２０ 階
自振頻率具有足夠的錯開度，這對溧陽地下廠房結構
抗振非常有利。
１４ 萬方數據
郭冬云，等：溧陽抽水蓄能電站地下廠房結構動力響應分析２０１８ 年７ 月
表3 廠房結構振源和頻率預測
序號振動原因振動頻率／Ｈｚ
機械原因
１ 主軸偏心 ５，７．６７ ２ 轉動和固定部位碰撞 ５，７．６７ ３ 軸承間隙過大，主軸過細 ５，７．６７ ４ 主軸法蘭推力軸承安裝不良、軸曲 ５，７．６７ 電磁原因
５ 定子極頻振動 ５０，１００ ６ 推力軸承制造不良 ６０ ７ 發電機定子與轉子氣隙不對稱 ５，７．６７ ８ 不均勻磁拉力 ５、１０、１５、２０ ９ 發電機線圈短路 ５ １０ 發電機定子鐵芯機座合縫不嚴 ５０，７５，１００ 水力原因
１１ 尾水管內的渦帶擺動引起的振動 １．２５ １２ 蝸殼中水流不均勻引起的振動 ３５ １３ 卡門渦引起的振動 ８０，１１５，１５０ １４ 水輪機轉輪葉片汽蝕引起的振動 １００，２００，３００ １５ 轉輪葉片－導葉水力沖擊引起的振動 ７００ 廠房整體結構第１ ～７ 階自振頻率與機組額定轉
頻的３ 倍及４ 倍頻率沒有足夠錯開度，但激振頻率的
倍頻引起結構共振的概率較小，危險性一般較低；此外
轉輪葉片數頻率（３５ Ｈｚ）與廠房整體結構第６ ～１０ 階
自振頻率無足夠錯開度，６ ～１０ 階主要為廠房右側樓
板的振動，應該重點關注轉輪葉片數頻率對該區域樓
板振動的影響。
表4 廠房整體結構共振校核表
階次
自振頻率
fz ／Ｈｚ
不同激振頻率fj／Ｈｚ 時的共振校核值
１５ ２０ ３５ １ １６．９７ １２％ １８％ ２ １７．１６ １３％ １７％ ３ ２２．６８ １２％ ４ ２５．２０ ２１％ ５ ２５．７４ ２２％ ６ ２７．３５ ２７％ ２８％ ７ ２８．１１ ２９％ ２４％ ８ ２８．７１ ２２％ ９ ２９．７７ １８％ １０ ３０．７８ １４％ ２ 機組振動荷載作用下廠房結構動力
響應分析
2．1 計算工況
本節研究重點是機墩、風罩及樓板等結構在機組
振動荷載作用下的動力響應。機組振動荷載是通過定
子基礎、下機架基礎和上機架傳遞的軸向力、徑向力和
切向力。假定各振動荷載均是簡諧荷載，荷載頻率取
機組額定轉速時的頻率５ Ｈｚ，各振動荷載相位相同，
即各振動荷載同時達到幅值，這也是最不利的荷載組
合。各工況下荷載幅值見表５。
表5 機組設備荷載標準值ｋＮ
計算工況
定子基礎
軸向徑向切向
下機架基礎
軸向徑向切向
上機架基礎
徑向切向
額定運行 ３８０ １５０ ２１３ １ ０７９ １１３ ５６ １４ ２ 滿載短路 ３８０ ４４７ ５２９ １ ０７９ １１３ ５６ １４ ２ 半數磁極短路 ３８０ ８８１ ８０９ １ ０７９ ６２４ ３１２ ２８４ ４７ 誤同期 ３８０ １ ４６３ １ ５６０ １ ０７９ １１３ ５６ １４ ２ 2．2 振動控制標準
除相關規范對機墩強迫振動的振幅有所規定外，
大連理工大學馬震岳教授等對國內外相關的建筑物、
機械設備、儀器儀表和人體保健等方面的振動控制標
準進行了詳細論證，并提出了廠房振動控制標準建議
值，見表６。
2．3 結果分析
根據計算結果，整理了各工況下機架基礎截面、定
子基礎截面、風罩、發電機層樓板及母線層樓板等部位
各方向最大位移、速度及加速度分別見表７、表８ 和
１５ 萬方數據
水電與新能源２０１８ 年第７ 期
表９。
表6 水電站主廠房振動控制標準建議值
結構構件
振動位移
／ｍｍ
振動速度／（ｍｍ· ｓ－１ ）
豎向水平
加速度／（ｍ· ｓ－２ ）
豎向水平
樓板
作為建筑結構 ０．２ ５ ～１０ １ ～１０ 人體健康評價 ０．２ ３．２ ６．４ ０．２５（１．００） ０．７１（２．８６） ０．４２（１．６８） １．１３（４．４４） 實體墻、風罩 ０．２ １０ １ ～１０ 機墩、蝸殼混凝土 ０．２ ５ ～１０ １ ～１０ 注：表中人體健康評價加速度標準中，上面的數字表示連續工作且持續受振８ ｈ，下面的數字表示連續工作且持續受振４ ｈ，括號外
為頻率２０ Ｈｚ 對應標準，括號內為８０ Ｈｚ 對應標準。
表7 典型部位動位移ｍｍ
結構位置方向
工況
額定工況滿載短路半數磁極短路誤同期
下機架基礎
水平向 ０．０１０ ０．０１２ ０．０３２ ０．０２８ 豎向 ０．０７１ ０．０６７ ０．０５４ ０．０５３ 定子基礎
水平向 ０．０１４ ０．０２１ ０．０４３ ０．０７０ 豎向 ０．０５０ ０．０４６ ０．０４２ ０．０４２ 風罩
水平向 ０．００６ ０．０１１ ０．０４３ ０．０２４ 豎向 ０．０３４ ０．０３６ ０．０３６ ０．０４４ 發電機層樓板
水流向 ０．００７ ０．０１３ ０．０３４ ０．０３１ 縱軸向 ０．００６ ０．０１０ ０．０４１ ０．０２４ 豎向 ０．０３４ ０．０３６ ０．０５９ ０．０４２ 母線層樓板
水流向 ０．０１１ ０．０１７ ０．０２８ ０．０４０ 縱軸向 ０．０１０ ０．０１２ ０．０２５ ０．０３７ 豎向 ０．０３５ ０．０３７ ０．０４０ ０．０４３ 由計算結果可以看出，各工況下機墩結構振幅均
能夠滿足規范要求，發電機層樓板和母線層樓板水平
振幅和豎向振幅也都能夠滿足表６ 的建議限值。機墩
風罩結構最大振動速度和加速度均小于表６ 的建議限
制。從廠房振動強度的角度評價，溧陽地下廠房設計
上是合理的，能夠滿足抗振要求。
３ 脈動壓力作用下廠房結構動力分析
3．1 計算工況
計算分三種工況進行：２２７ ｍ 水頭水輪機部分負
荷運行（出力２００ ＭＷ）；２５９ ｍ 水頭水輪機額定負荷
運行（出力２５０ ＭＷ）；２９０ ｍ 水頭水輪機額定負荷運
行（出力２５０ ＭＷ），詳見表１０。
3．2 計算結果分析
本節對廠房混凝土結構的動位移（振幅）、速度、
加速度進行了整理。各典型部位的動位移、速度、加速
度列于表１１。
由計算結果可以看出，三個工況下結構的豎向振
幅大于水平振幅。在低水頭部分負荷運行情況下，由
于水輪機流道內水流脈動壓力相對較大，引起的廠房
結構動位移、速度、加速度以及動應力均相對較大。在
２２７ ｍ 水頭部分負荷運行工況下樓板振幅相對較大，
但仍遠小于控制標準０．２ ｍｍ。２２７ ｍ 水頭工況下樓
板豎向振動加速度超過了人體健康控制標準，需要引
起重視，其余兩個工況能夠滿足要求。脈動壓力作用
下廠房整體動應力水平低，對混凝土強度未構成影響。
１６ 萬方數據
郭冬云，等：溧陽抽水蓄能電站地下廠房結構動力響應分析２０１８ 年７ 月
表8 典型部位均方根速度ｍｍ／ｓ
結構位置方向
工況
額定工況滿載短路半數磁極短路誤同期
下機架基礎
水平向 ０．２２２ ０．２６６ ０．７１０ ０．６２２ 豎向 １．５７６ １．４８７ １．１９９ １．１７７ 定子基礎
水平向 ０．３１１ ０．４６６ ０．９５５ １．５５４ 豎向 １．１１０ １．０２１ ０．９３２ ０．９３２ 風罩
水平向 ０．１３３ ０．２４４ ０．９５５ ０．５３３ 豎向 ０．７５５ ０．７９９ ０．７９９ ０．９７７ 發電機層樓板
水流向 ０．１５５ ０．２８９ ０．７５５ ０．６８８ 縱軸向 ０．１３３ ０．２２２ ０．９１０ ０．５３３ 豎向 ０．７５５ ０．７９９ １．３１０ ０．９３２ 母線層樓板
水流向 ０．２４４ ０．３７７ ０．６２２ ０．８８８ 縱軸向 ０．２２２ ０．２６６ ０．５５５ ０．８２１ 豎向 ０．７７７ ０．８２１ ０．８８８ ０．９５５ 表9 典型部位均方根加速度ｍｍ／ｓ２
結構位置方向
工況
額定工況滿載短路半數磁極短路誤同期
下機架基礎
水平向 ６．９７１ ８．３６５ ２２．３０６ １９．５１８ 豎向 ４９．４９２ ４６．７０４ ３７．６４２ ３６．９４５ 定子基礎
水平向 ９．７５９ １４．６３９ ２９．９７４ ４８．７９５ 豎向 ３４．８５４ ３２．０６５ ２９．２７７ ２９．２７７ 風罩
水平向 ４．１８２ ７．６６８ ２９．９７４ １６．７３０ 豎向 ２３．７０１ ２５．０９５ ２５．０９５ ３０．６７１ 發電機層樓板
水流向 ４．８８０ ９．０６２ ２３．７０１ ２１．６０９ 縱軸向 ４．１８２ ６．９７１ ２８．５８０ １６．７３０ 豎向 ２３．７０１ ２５．０９５ ４１．１２７ ２９．２７７ 母線層樓板
水流向 ７．６６８ １１．８５０ １９．５１８ ２７．８８３ 縱軸向 ６．９７１ ８．３６５ １７．４２７ ２５．７９２ 豎向 ２４．３９８ ２５．７９２ ２７．８８３ ２９．９７４ 表10 各計算工況下荷載頻率及幅值表
工況水頭蝸殼
轉輪導葉
之間＋Ｙ
轉輪導葉
之間－Ｙ
０．４Ｄ２ 錐 管上游
０．４Ｄ２ 錐
管下游
１．０Ｄ２ 錐 管上游
１．０Ｄ２ 錐 管下游
肘管
外側
肘管
內側
工況一２２７ ｍ 頻率／Ｈｚ １０５ ７０ ７０ ３５ ３５ ３５ ３５ ３５ ３５ 幅值／％ ４ １２ ４．５ ４ ２ ３ ５ ５ ２ 工況二２５９ ｍ 頻率／Ｈｚ ３５ ３５ ３５ ３５ ３５ ３５ ３５ ３５ ３５ 幅值／％ １．５ ２．２ ２．２ １ １ １ １ １ １ 工況三２９０ ｍ 頻率／Ｈｚ １０５ ３５ ３５ ３５ ３５ ３５ ３５ ３５ ３５ 幅值／％ １ ４．５ ４．５ １ １ １ １ １ １ １７ 萬方數據
水電與新能源２０１８ 年第７ 期
表11 廠房結構各部位最大響應
位置方向
工況一
位移
／ｍｍ
加速度
／（ｍｍ· ｓ－２ ）
應力
／ＭＰａ
工況二
位移
／ｍｍ
加速度
／（ｍｍ· ｓ－２ ）
應力
／ＭＰａ
工況三
位移
／ｍｍ
加速度
／（ｍｍ· ｓ－２ ）
應力
／ＭＰａ
發電機
層樓板
水流向 ０．００９ ６ ２．７３２ ０．０８２ ０．００３ ４ １．１４８ ０．０３１ ０．００２ ８ ０．８７７ ０．０２６ 縱軸向 ０．０１２ ７ ２．１００ ０．１０２ ０．００３ ５ ０．８１３ ０．０３１ ０．００３ ２ ０．６４１ ０．０２６ 豎向 ０．０１９ ４ ４．２４３ ０．１０３ ０．００５ ３ １．７５６ ０．０４１ ０．００４ ７ １．３８２ ０．０３３ 母線層
樓板
水流向 ０．００５ ８ １．７５０ ０．０９４ ０．００２ ０ ０．７３０ ０．０４０ ０．００１ ７ ０．５５４ ０．０３０ 縱軸向 ０．００８ ２ ３．２０４ ０．０９４ ０．００３ ２ １．３４６ ０．０３８ ０．００２ ６ １．０３０ ０．０３０ 豎向 ０．０１４ １ ４．８５４ ０．１１２ ０．００５ １ ２．０６９ ０．０３８ ０．００３ ９ １．５３３ ０．０３１ 機墩
水平向 ０．００４ ５ １．２９０ ０．０４２ ０．００１ ５ ０．５３５ ０．０１８ ０．００１ ３ ０．４０８ ０．０１４ 豎向 ０．００４ ７ １．４８９ ０．０５６ ０．００１ ６ ０．６０５ ０．０２０ ０．００１ ３ ０．４７２ ０．０１６ 風罩
水平向 ０．００９ ８ １．５３５ ０．０７３ ０．００２ ６ ０．５７８ ０．０２０ ０．００２ ４ ０．４６２ ０．０２０ 豎向 ０．０１３ ７ ３．９６９ ０．１４０ ０．００４ ５ １．６１９ ０．０５５ ０．００３ ７ １．２４６ ０．０４３ ４ 結 語
溧陽地下廠房上下游墻邊界條件采用彈性約束是
合適的，且有必要考慮水平切向彈性約束對廠房結構
模態的影響。尾水管內渦帶、機組額定轉頻以及飛逸
轉頻與溧陽地下廠房整體結構和局部結構前２０ 階自
振頻率具有足夠的錯開度，這對溧陽地下廠房結構抗
振是非常有利的。額定運行工況、滿載短路工況、半數
磁極短路工況及誤同期工況下，機墩結構振幅均能夠
滿足規范規定，各工況下廠房結構各典型部位振幅、速
度、加速度均能滿足長期或短期組合控制標準。半數
磁極短路和誤同期工況機墩第一主應力較大，可能會
使機墩結構出現局部損傷，因此應該盡量避免機組進
入事故工況。從廠房振動強度的角度評價，溧陽地下
廠房設計上較合理。在２２７ ｍ 水頭部分出力、２５９ ｍ
水頭以及２９０ ｍ 水頭額定出力三個工況下，振動強度
能夠滿足建筑結構控制標準，僅２２７ ｍ 水頭工況樓板
豎向振動速度和加速度超過了人體健康控制標準。相
比較而言，在低水頭部分負荷運行情況下，廠房結構動
位移、速度、加速度以及動應力均相對較大，而在高水
頭額定負荷運行情況下，廠房結構動位移、速度、加速
度以及動應力均相對較小，對廠房結構抗振更為有利。
參考文獻：
［１］陸佑楣， 潘家錚．抽水蓄能電站［Ｍ］．北京： 水利電力出
版社， １９９２
［２］ＧＢ ５００１０ －２００２， 混凝土結構設計規范［Ｓ］
［３］馬震岳， 董毓新．水輪發電機組動力學［Ｍ］．大連： 大連
理工大學出版社， ２００３
［４］ＳＬ２６６ －２００１， 水電站廠房設計規范［Ｓ］
［５］馬震岳， 董毓新， 郭永剛， 等．三峽水電站廠房結構動力
分析與優化［Ｊ］．水電能源科學， ２０００， １８（３）： ２６ －２８， ５３
［６］韓芳， 蔡元奇， 朱以文．十三陵抽水蓄能電站地下廠房結
構動力分析［Ｊ］．武漢大學學報： 工學版， ２００７， ４０（５）：
９１ －９４
［７］陳婧， 馬震岳， 戚海峰， 等．宜興抽水蓄能電站地下廠房
結構振動響應分析［Ｊ］．水電能源科學， ２００９， ２７（３）：
８１ －８３， ９９
［８］張宏戰， 相昆山， 馬震岳．機組振動荷載作用下大型水電
站廠房振動反應分析［Ｊ］．水利與建筑工程學報， ２０１１，
９（５）： ４１ －４４， ５３
