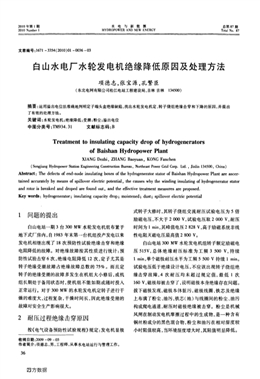

2010年第1期
2010 Number l
水電與新能源
HYDROPOWER AND NEW ENERGY
總第87期
Total No。87
文章編號：1671—3354(2010)01—0036—03
白山水電廠水輪發電機絕緣降低原因及處理方法
項德志，張寶源，孔繁臣
(東北電網有限公司松江電站工程建設局，吉林吉林134500)
摘要：運用溢出電位法準確地判明定子端頭盒絕緣缺陷，找出水輪發電機定、轉子繞組絕緣擊穿和下降的原因，并提出
了有效的處理方法。
關鍵詞：水輪發電機；絕緣降低；受潮；粉塵；溢出電位
中圖分類號：TM934．3l 文獻標志碼：B
Treatment to insulating capacity drop of hydrogenerators
of Baishan Hydropower Plant
XIANG Dezhi，ZHANG Baoyuan，KONG Fanchen
(Songjiang Hydropower Station Engineering Construction Bureau，Northeast Power Grid Corp．Ltd．，Jinlin 134500，China)
Abstract：The defects of end—node insulating boxes of the hydrogenerator stator of Baishan Hydropower Plant are ascertained
accurately by means of spillover electric potential，the causes why the winding insulating of hydrogenerator stator
and rotor is breaked and droped are found out．a(chǎn)nd the effective treatment measures are proposed．
Key words：hydrogenerator；insulating capacity drop；moistened；dust；spillover electric potential
1 問題的提出
白山電站一期3臺300 MW水輪發電機組布置于
地下式廠房內，自1983年末第一臺機組投產發電以來
發電機相繼出現了18次預防性試驗絕緣擊穿和絕緣
電阻降低的故障。對絕緣故障按其性質進行統計：預
防性試驗擊穿6次，絕緣電阻降低12次，定子尤其是
轉子絕緣受潮故障占絕緣故障總數的75％。而且定
轉子的絕緣受潮的故障多發生在機組大小修后，或機
組長期處于備用狀態時，使機組不能如期或隨時投入
正常運行。對于300 MW的水輪發電機定轉子進行干
燥的難度大，過程復雜，干燥時間長，因此絕緣受潮的
故障對安全生產影響很大。
2耐壓過程絕緣擊穿原因
按《電氣設備預防性試驗規程》規定：發電機顯極
收稿日期：2009—09—03
作者簡介：項德志，男，工程師，從事水電站運行與管理工作。
36
式轉子大修時，其轉子繞組交流耐壓試驗電壓為5倍
勵磁電壓，不大于2 000 V，試驗電壓取2 000 V，耐壓
時間為l min，其峰值電壓2 828 V，高于勵磁系統非線
性電阻滅磁電壓最高值2 800 V。
白山電站300 MW水輪發電機組轉子額定勵磁電
壓515V，總體絕緣耐壓標準為工頻3 500 V，持續
1 min，單個磁極耐壓水平為工頻5 500 V持續1 min。
試驗電壓低于絕緣設計電壓，不應該出現轉子繞組絕
緣擊穿故障，4次耐壓均未超過規定值，最低1次
160 V，磁極卻被擊穿了，說明磁極本身絕緣存在問題。
拔下磁極發現，磁極本體臟污，磁極線圈、鐵芯及絕緣
上布潢了粉塵、油污，鐵芯(地)與線圈間的粉塵、油污
構成爬電通道，耐壓時磁極絕緣被擊穿。粉塵是機械
風閘在制動發電機摩擦過程中的生成物，是一種含有
銅絲粉成分的黑色混合物，粉塵和油污在相對濕度較
小時阻值較高，當環境濕度增大時，其阻值明顯降低。
萬方數據
項德志，等：白山水電廠水輪發電機絕緣降低原因及處理方法2010年1月
3轉子絕緣受潮原因
發電機轉子受潮大都發生在6～9月的多雨季節，
此時地下廠房濕度較大。在這段時間內，廠房內溫度
一般在20—26℃之間，機組冷卻水溫度6～10。(2(取自
水庫底部)，冷卻水溫度低于廠房內溫度，溫差及濕度
較大的空氣使得發電機冷卻水管路發電機冷風器結
露，發電機定轉子繞組所處的環境濕度很大。由于水
輪機組發電機部分密封不嚴，故潮濕空氣能夠進入發
電機內部。潮濕空氣能夠進入風洞，遇到發電機冷風
器嚴重結露。由于設計、施工的問題，致使下風洞排水
不暢，個別冷風器下部積水達5—10 mm，機組運轉時
各部發熱使下風洞內溫度升高，積水蒸發，待機組停機
備用或小修時，溫度下降，濕度加大，停機時間越長
(檢修或備用)，濕度越大，絕緣越容易受潮。此外，發
電機內部的粉塵濕度增大，其導電能力越強，加速了絕
緣受潮的速度。
4發電機定子繞組絕緣下降原因
(1)發電機定子繞組線棒主絕緣采用環氧粉云母
帶連續包扎，厚度達5．25 inln，端部用并頭套連接選用
外部用絕緣盒進行絕緣，絕緣盒內灌注環氧樹脂。這
種黃色絕緣的絕緣強度是很高的，應該出現絕緣電阻
到零的現象，在歷年機組大修過程中對外觀檢查，發現
端頭絕緣盒裂紋18個。肉眼不容易看到的用溢出電
位法檢查(溢出電位試驗接線圖)，在直流試驗電壓
18 kV下，溢出電位l kV以上的絕緣盒一共76個，在
每個機組中有不同程度的存在，其中環氧裂紋最高電
位達7 kV。
溢出電位的試驗接線原理如圖1和圖2所示。
如圖2所示，當發電機上機架和轉子吊出后，在定
子繞組端接頭絕緣盒周圍用手工包一層錫鉑紙，為使
錫鉑紙貼緊絕緣盒，在錫鉑紙周圍扎1條橡皮筋。用
直流高壓發生器對定子繞組(定子繞組三相短接)加
直流電壓18 kV，讀取泄漏電流，然后通過計算得出溢
出電位。利用公式U=IR，當u超過1 kV時為不合
格。即為加快試驗速度，試驗時可先把絕緣盒用錫鉑
紙逐一包好20—30個，然后逐一試驗。
絕緣棒內有電阻
絕
定子繞組
圖1試驗電路
直流電壓18kV
圖2試驗線棒
正是由于定子繞組線棒端頭盒出現環氧裂紋和小
孔及堆積在其間的粉塵及油污，構成了潮濕空氣通過
絕緣的通道，進而導致絕緣的降低。
(2)小孔及裂紋產生的原因。在灌注絕緣填料
時，很多地方的氣泡都因空間太小而排不出來，造成絕
緣盒內部有很大的氣隙(或氣泡)。接頭盒絕緣填料
固化劑配置過多會造成絕緣填料固化時間短，且絕緣
變脆、變硬，失去彈性，受振動或打擊時容易破裂。線
棒接頭焊接不良造成接觸電阻增大。根據Q=fRt，在
額定電流下，接觸電阻增大的接頭會局部發熱，如此長
期運行，絕緣材料便會逐漸熱老化。熱老化的象征大
多為絕緣顏色逐漸變?yōu)榻购?，失去彈性，變硬、變脆，發
生龜裂，機械強度降低，嚴重者受振動即剝裂。
5處理方法
(1)降低空氣濕度，改善發電機的運行環境。白
山發電廠發電機采用封閉雙路徑向通風系統，考慮到
37
萬方數據
水電與新能源2010年第1期
廠房冬季取暖問題，在下風洞外墻開有對流的冷熱風
對流孔，在多雨季節采取發電機密封措施，關閉所有冷
熱風孔，封閉下風洞門，盡量減少發電機內部與外部的
對流，減少潮濕空氣進入。同時在風洞周圍安裝了8
臺吸濕機，每臺吸濕機名義除濕量128 L／d，30℃，濕
度80％，(即環境溫度為30℃、相對濕度為80％時每
日吸除水容積為128 L。當環境濕度大于45％時開始
除濕，濕度為40％時停止除濕。其吸出的水分通過封
閉管路排至水車室內，使發電機的運行環境有了明顯
的改善。三峽發電廠采用了4臺7．5 kW的熱風機，
小浪底發電廠采用了8臺3 kW石英管發熱器布置在
下風洞周圍，應該說能夠滿足發電機干燥的需要。但
發電機環境溫度過高會加快發電機絕緣的老化，因此
我們沒有采用上述直接加熱的除濕方法。
(2)減少油污粉塵對發電機的污染。水輪發電機
電氣制動系統投入使用，該系統設置了電氣制動、機械
制動和機電混合制動3種制動方式，現場可以靈活運
用。正常情況下，在機組停機轉速降低到50％時投入
電氣制動，轉速降到10％時投入機械風閘制動，減少
了風閘與轉子制動環摩擦的時間和相對速度，發電機
內部粉塵量明顯減少，運行環境得到了改善。現正在
研究對風閘進一步改造，在風閘的閘板周圍設置一圈
封閉的毛刷帷幕，將僅有的風閘粉塵限制在風閘內的
空間，并由粉塵吸儲裝置對其進行回收。
白山發電廠發電機為懸式機組，上導油箱位于發
電機內，因此油箱內的透平油揮發的氣體便附著在轉
子磁極和定子線棒上，和粉塵黏著在一起加劇了定、轉
子的臟污程度，加快了絕緣的老化速度。將油箱周圍
進行封閉，兩端留有進出空氣的管道，一端吹入潔凈的
空氣，另一端將帶有油氣的空氣帶走，并由油霧吸收裝
置進行回收。這一方案正在實施中，如圖3所示。
(3)恢復和加強發電機的絕緣處理。利用機組擴
大性大修吊出轉子的機會，對定、轉子進行徹底清掃，
用環氧樹脂涂抹轉子絕緣薄弱處。對于圍帶與轉子繞
組間的縫隙，用環氧膩子封死易構成爬電的通道。
對于定子接頭盒，根據試驗結果，溢出電位超過
1 000 V的用扁鏟逐一將其鏟掉。此過程須注意：鏟除
38
轉軸
潔凈空氣
密封革上導油箱
圖3凈化透平的揮發氣體的方案圖
絕緣盒時不要損壞線主絕緣及線棒接頭處銅條。對于
繞組下端部絕緣盒，可直接填料稍固化后將固定板取
下即可。但對于繞組上端絕緣盒則應將其套入線棒接
頭后調正，用環氧膩子對其底部開口進行封堵，固化后
即可進行絕緣填料灌注，一般分3次灌注。第一次對
每一絕緣盒灌注8—10 mm厚，視其不漏并稍許固化
后再進行第二次和第三次灌注，直至灌滿每一絕緣盒。
灌注時注意速度不能太快，以使盒內氣泡慢慢排出。
絕緣填料的配比嚴格按照說明書執行。
當絕緣盒內絕緣填料灌注完畢并經過約1 d時間
固化后，就可進行修補。對于上端部絕緣盒則用環氧
膩子填補并稍有凸起(用環氧膩子填補替代絕緣盒蓋
子)，注意不應留有縫隙，邊角稍有圓弧過渡，對于下
端部絕緣盒則用環氧泥填補成過渡圓弧過渡到線棒根
部。處理后的絕緣盒經過2～3 d，等絕緣填料完全固
化后即可進行試驗，按溢出電位試驗方法對每一處理
過的絕緣盒進行試驗。試驗合格后，為了檢查整體繞
組在絕緣盒的處理過程中是否有損壞，則可視現場情
況對每相定子繞組進行2倍或2．5倍額定電壓的直流
耐壓和2．0倍交流耐壓試驗，全部試驗合格后噴上發
電機絕緣漆。
6結語
通過上述方法，使發電機內部粉塵基本能夠得到
根治，濕度也可以降低到規定值，保證了機組的安全運
行。此方法不僅適用于白山發電廠地下廠房的發電機
組，同時對其他地下廠房和多雨地區的發電機組同樣
適用。
