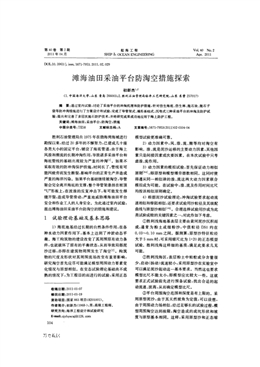

第40卷第2期
2011年04月
船海工程
SHIP＆0CEAN ENGINEERING
V01．40 No．2
Apr．2011
D【)I：10．3963／j．issn 1671—7953．2011．02．029
灘海油田采油平臺防淘空措施探索
初新杰1’2
(1．中國海洋大學，山東青島266003；2．勝利石油管理局鉆井工藝研究院，山東東營257017)
摘要：通過室內試驗，討論了采油平臺的沖淘機理和防護措施，針對仿生海底、仿生林、拋石塊、拋石子
袋等防沖淘措施進行了方案設計和試驗，完成了導管架式、桶形基礎式、沉墊式三種采油平臺的沖淘及防護試
驗，提出和完善了多層次拋石防護技術，并將研究成果成功地應用于海上防護工程。
關鍵詞：灘海油田；采油平臺；防淘空；措施
中圖分類號：TE58 文獻標志碼：A 文章編號：1671—7953(2011)02一O104一04
勝利石油管理局自1975年在渤海灣海域進行
勘探以來，經過20多年的不懈努力，已建成幾十座
各類大小的固定平臺，鋪設了海底管道，由于海上
風浪和潮流的長期沖淘作用，導致諸多采油平臺和
海底管線的基礎出現較為嚴重的沖淘[1]。如果不
采取有效的防沖淘保護措施，時間長了，管線有可
能岡疲勞而發生斷裂，影響平臺的正常生產并造成
嚴重的海洋污染。如果平臺基礎繼續被淘空，導管
架會完全離開海底的支撐，整個導管架懸掛在樁頂
“U”形板上，在波浪的反復沖擊下，有可能發生焊
縫開裂，造成導管滑動，嚴重地威脅灘海油田平臺
安全和作業工人的人身安全。為此通過室內試驗，
提出灘海油田采油平臺防淘空的措施和建議。
1試驗理論基礎及基本思路
1)海底地基經過長期的自然條件作用，在各
種水動力因素作用下，基本上達到了沖淤動態平
衡。海T構筑物的建設改變了其周圍原有動力條
件，也就破壞了原有的平衡狀態，從而導致局部泥
沙遷移，亦即在建筑物周圍發生了淘空[2]。構筑
物的尺度及形狀對其周圍流場改變有重要影響，
研究淘空首先應盡可能滿足模型周嗣動力要素變
化情況與原型相似。在變態試驗理論基礎尚不成
熟的情況下，為丁程目的而進行的試驗，采用正態
收稿日期：2011一01一07
修回日期：2011-01—19
資助項目：國家863項目(8201001)。
作者簡介：初新杰(1968一)，男，高級工程師。
研究方向：海洋工程設計和試驗研究
E-mail：zjyhyscxj@126．com
104
模型試驗更準確可靠。
2)動力因素中，風、浪、流、潮等均對淘空有
影響。浪、流是泥沙運移的主要動力因素，其他因
素只是間接因素或次要因素。在本次試驗中只考
慮浪、流作用。
3)動力因素的模擬試驗，首先保證動力相似
原則睜4|，即原型和模型傅勞德數相同。這同時使
得遵從同一相似律的浪、流這兩大動力因素聯合
模擬成為可能。在試驗中，浪、流及作用時間比尺
均按該相似原則確定。
4)根據泥沙試驗理論，沖淘試驗要求起動流
速相似和摩阻相似，還要求試驗用沙粒徑及其級配
曲線與原型沙相似睜6I。合理選擇試驗用沙成為此
類試驗成敗的關鍵因素之一，對此作如下考慮。
①勝利淺海地基表層主要由黃河泥沙沉積而
成，通常為粉土或細粉沙，中值粒徑D50約在
O．03～o．10 mm之間。據測算，原型沙特征粒經
大于5 mm時，可采用縮尺比為1：20的正態模型
試驗。勝利淺海這樣細的基質，滿足此要求幾無
可能。
②勝利淺海區，表層粉土中粘粒成分含量很
少，啟動(揚動)流速較小，采用原型沙在實驗室中
可以滿足泥沙起動這一基本要求。當然這也要求
模型比尺不能太小，即模型應比較大一些。這就
要求正式試驗前先進行預備試驗，找出合適的起
動流速、波高，從而確定模型比尺。
③平臺周圍淘空范圍和深度是有上限的。采
用原型泥沙，由于其天然坡角為定值，可以設想，
由于周圍動力場相似，經過足夠長的試驗過程，模
型周圍淘空達到極限，淘空造成的成坑形狀和坡
度與原型基本相同。這樣，采用原型沙和正態縮
萬方數據
灘海油田采油平臺防淘空措施探索——初新杰
尺模型進行試驗，可以實現對平臺及管線周圍淘
空情況的模擬。當然，沖淘過程時間比尺相似性
僅作參考，而不具體分析多長時間的試驗過程代
表多長的原型實際作用時間。
④采用原型沙解決工程防護問題，在經濟上
具有顯著的效益。它不僅節省了材料費、加工費，
亦避免了試驗過程及試驗完成后的大量清理和分
選工作量，同時亦為以后繼續利用原型沙試驗積
累經驗[7。。
2 室內試驗
2．1平臺原型、模型情況
1)樁基式平臺。樁基式平臺原型及模型參
數見表1。
表l樁基式平臺參數
對比樁數量／根樁間距／m樁外徑／m導樁管外徑／m
2)桶基式單桶平臺。桶基式單桶平臺原／模
型參數見表2。
表2桶基式單桶平臺原型及模型參數
對比桶外徑／m桶擘厚／m桶高度／m防護錐體的錐度
3)沉墊式平臺。沉墊原型主尺度為60 m×
30 m×3．6 m。
沉墊模型主尺度為2 000 mm×1 ooO mm×
120 mm。
2．2試驗采用的主要參數
根據試驗原型參數的率定試驗情況，結合灘
海工程模擬實驗室的能力，試驗過程采用的參數
見表3。
表3試驗過程采用的主要參數
2．3試驗地基配置
選用原型沙作為模型沙，進行試驗地基配置。
試驗前，測定試驗土樣的基本物理力學性質指標，
見表4。
表4試驗土樣的基本物理力學性質指標
2．4泥沙起動試驗
為確保原型沙試驗方案的執行，進行預演試
驗。在水深25 cm時，開1臺泵，流速12 c叫s，可
以看到水中土粒起動，但池水不全變渾；在水深60
cm時，把一塊500 mm×500 mm×60 mm的混凝
土塊置于水中，開三臺泵造流，流速為O．14 m／s，此
時看不清水下情況，經過2 h沖刷后排水觀察，發
現混凝土塊四角及迎流面均出現淘空，深度為O．5
鋤，表明該流速已達到起動流速。浪流合成試驗
發現，沖淘更明顯，表明原型沙試驗方案可行。
2．5沖淘、防護試驗
1)樁基式平臺沖淘、防護試驗。將樁基式平
臺模型埋設布置于模型區，在平臺模型相鄰的兩
角處各布設一條外輸管線，管線從平臺頂部向下
至泥面后沿平臺平面角的對角線外伸，水平管線
位于泥面下5～20 mm。
開展流單獨作用下的沖淘試驗，此時沖淘不
明顯；開展常規浪+流合成作用下的沖淘試驗，導
管架及管線處出現明顯的沖淘。
逐漸增加波高(o．15～o．25 m)，開展波浪、
流合成作用下的沖淘試驗，導管架及管線處的沖
淘量明顯隨波高加劇。沖淘機理主要表現為：波
浪作用揚動海底泥沙，潮流作用帶走揚動的泥沙，
二者共同作用使得沖淘加劇。
在其中一段懸空海管的下部及周圍投沙填埋
海管，表層放置大量類似海草的物體，用50根帶
勾鋼筋固定于地基上，形成仿生海底保護層；在另
一段懸空海管的下部及周圍投沙填埋海管，表層
放置石子(低層放置小石子，上層放置大石子)，形
成海底保護層；在導管架處地基表層直接放置自
制的叢林式仿生塊進行防護。然后，開展浪流合
成作用下的沖淘防護試驗。防護后導管架及管線
處基本無沖淘，三種防護效果都不錯，無明顯差
別。在浪流作用下石子堆出現了自然平衡性坍
105
萬方數據
第2期船海工程第40卷
塌，變得更加密實；導管架中心區域的叢林式仿生
塊未能造成泥沙的明顯淤積。
2)桶形基礎平臺沖淘、防護試驗。預先將桶
形基礎單桶模型沉貫入泥，桶頂高出泥面10咖。
開展浪、流合成作用下的桶形基礎無防護錐
模型、防護錐模型沖淘試驗。
桶形基礎無防護錐模型的迎流面和背流面發
生輕微淤積，兩側發生比較嚴重淘空。兩側淘空
區寬度不超過20 cm，沖刷深度7～8咖；推測原
型淘空范圍不超過4 m，深度不超過1．2 m。
桶形基礎防護錐模型，迎流面和背流面均發
生輕微淤積，兩側發生淘空。淘空寬度不超過
15 cm，深度約為2 cm；推測原型淘空范圍不超過
3 m，深度不超過0．4 m。試驗時防護錐根部全部
入泥，但現場施工時不可能做到根部全部入泥，效
果會打折扣。
模仿海上拋石子袋的方式隨意向模型基礎的
沖淘坑及周圍拋下泥袋，然后，開展浪流合成作用
下的沖淘防護試驗。在試驗期間，基礎和泥袋的
周圍有明顯的泥沙移動。最后，將泥袋拿走，基礎
周圍平均下降O．03 m。
模型已經出現淘空的現象以后，按照理想的
狀態，在模型周圍擺放泥袋，完全填補淘坑，使泥
袋之間沒有空隙。然后，開展浪流合成作用下的
沖淘防護試驗。泥袋堆積沒有明顯變化，但泥袋
外緣出現淘坑，其深度是泥袋厚度的l／4或1／3，
防護效果明顯好于隨意投拋式。
將泥袋取出，在淘坑內拋撒石子，石子的粒徑
是1．2～2．O cm，施加浪流作用。拋撒石子基本
把前泥袋壓的坑填平，桶的頂部也有部分石子，自
然堆放。桶頂上的石子隨著波浪的沖擊，慢慢向
桶邊移動，被沖到桶的邊緣；整個石子堆頂部下降
2．5 cm，石子堆積更加密實、坡度變緩。石子堆邊
緣的外側，有明顯的淘空痕跡，深度是石子直徑的
1／3或l／2。
3)沉墊式平臺沖淘、防護試驗。將沉墊式平
臺模型放置于試驗區，沉墊入泥5 cm。
進行定床、動床沖淘試驗，測量模型周圍地基
的壓力場，測試波浪對模型周圍地基作用情況，分
析波浪沖淘機理。
在模型迎流面至其后70 cm范圍內，其流速
值均方差比其他位置明顯較大，為其他位置的
2．5～5．O倍。這是由于模型拐角渦漩和水流分
】06
離造成的，這種辦法可判別模型周圍渦流區。這
種脈動可視為一種泥沙起動的激振力。通過改變
構筑物結構(如改用圓角)減少這種脈動或在這一
脈動區增加防護是減少水流引起的淘空可行辦
法。
開展浪流聯合作用下的拋石防護試驗，其試
驗過程、現象與桶形基礎平臺拋石防護試驗過程、
現象基本一致。
3 結論與建議
3．1試驗結論
1)在無防護情況下，采油平臺及海底管線的
基礎在浪流作用下會出現沖淘現象，離導管架越
近的區域沖淘越嚴重。
2)沖淘主要表現為：波浪作用起動海底泥
沙，潮流作用帶走起動的泥沙，二者共同作用使得
沖淘加劇。
3)從技術的角度分析：在保證施工質量的情
況下，投沙+仿生防二次淘空方案、投沙+拋石防
二次淘空方案均能達到明顯的防護效果，因此兩
種方案均可行。
4)從施工、投資的角度分析：與投沙+拋石
防二次淘空方案相比，投沙+仿生防二次淘空方
案在勝利海上混水區水下施工困難，施工質量難
以保證，投資相對較高。
3．2建議
建議在勝利混水區采用多層次拋石防護，防
護施工時分多層次鋪設，這樣既能防止淘空，又能
使得石子不被波浪沖走。為了減少工作量，可分
為三層鋪設：底層拋撒鵝卵石，可以從沖淘坑的底
部填至距海底面下o．7～o．8 m；上層鋪設塊石
(塊石重量根據環境載荷計算確定)；塊石上面鋪
撒一層直徑約2．5 cm的石子，從坑的邊緣外
O．5 m開始覆蓋到桶(或樁)的周圍。
4 工程應用
將多層次拋石防護技術研究成果成功地應用
于勝利海區。在勝利海區對CB20B桶形基礎采
油平臺、開發一號和開發二號沉墊式采油平臺進
行了多層次拋石防護。底層拋直徑6～7 cm的鵝
卵石，上層為重30 kg左右的塊石，表層為小石
子，以開發一號平臺為例，典型的防護布置見圖
1、2。
萬方數據
灘癬油口采油平臺∞淘巷咕施探索——初新舞
目l典■$目女拋5∞#$置}i目
[毒洶L——!塑竺型旦—一
目2典型多屢次拋石*#布I立面目
i座采油平臺在實施多層次拋石防護后，經
歷了多次海上風浪的考驗，防護效果顯著。
該技術還可推廣應用于其他海區類似地基條
件下的沖淘防護工程。
