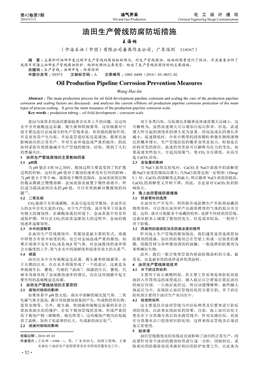

油氣開采化 工 設 計 通 訊
Oil and Gas Production Chemical Engineering Design Communications
·52·
第42卷第5期
2016年5月
我國當前很多的油田都面臨著含水率上升的問題，而這些
水中含有硫酸鹽還原菌、腐生菌和鐵細菌等，這些細菌對目
前主要還是以金屬成分的生產管線來說，有很強的腐蝕作用，
并且很容易產生污垢。不論是管道結垢還是腐蝕，都將直接
影響油田的正常生產，并對生態環境造成嚴重的破壞。因此
如何采取有效措施減少生產管線的腐蝕、結垢，得到了人們
的普遍關注。
1 油田生產管線腐蝕的主要影響因素
1.1 pH值
當pH 值在4 到10 之間時，腐蝕過程主要是受到了氧擴散
過程的控制，這時的pH 值對于腐蝕的速率沒有任何的影響；
當pH 值小于等于4h，溶液處于酸性范圍內，金屬表面氧化物
的覆蓋膜就會慢慢溶解，金屬表面直接置于酸性溶液中。所
以適當提高油田注水的pH 值，可以有效地解決酸腐蝕的問
題[1]。
1.2 二氧化碳
CO2 能溶于水形成碳酸，從而引起電化學腐蝕。在油井注
入的水中含有大量的CO2，對于生產管線、油井等井下設備具
有極大的腐蝕性。在碳酸溶液的環境下，金屬表面不容易形
成保護膜，所以在CO2 的濃度逐漸加大的過程中，金屬的腐
蝕速率逐漸加快。
1.3 水中的溶解氧
在油田生產管線腐蝕中，氧腐蝕是最主要的形式。溶液
中即使含有很少濃度的氧，也會對金屬造成嚴重的腐蝕。如
果在溶液中還有CO2 或是H2S 等氣體，對金屬腐蝕的速率將
會大幅度的上升，氧氣在水中的溶解度和溫度有很大的關系[2]。
1.4 細菌
油田注水中含有硫酸鹽還原菌、腐生菌和鐵細菌等。由
于長期的注水，在注水井周圍形成了一個低溫層，這就是各
種細菌生長、繁殖、代謝的“溫床”，細菌的生長、繁殖、代
謝本身就導致了金屬腐蝕速率的增長。而在這些細菌中起主
要作用的是硫酸鹽還原菌。
2 油田生產管線結垢的主要原因
2.1 腐蝕對結垢的影響
如果體系中pH 值太低，或水中溶解的硫化氫氣體、二氧
化碳氣體含量高，都可導致腐蝕現象的產生，形成鐵的氧化物、
氫氧化物等。另外，腐生菌、鐵細菌和硫酸還原菌的存在會
借助表面水垢的掩護，在垢下腐蝕管線的基體，形成嚴重的
垢下腐蝕產物（碳酸鐵、硫化鐵等）。這些腐蝕產物為結垢提
供了晶核，加快了垢晶體的長大，生成新的深層垢[3]。
2.2 流速對結垢的影響
對于各類污垢，污垢增長率隨著流體速度增大而減小。這
可解釋為，雖然流速增大可以增加污垢沉積率，但是，流速
增大所引起的剝蝕率的增大更為顯著，因而造成總的增長率
減小。流速降低時，介質中攜帶的固體顆粒和微生物排泄物
沉積概率增大，生產管線結垢的概率也明顯加大，特別是在
結構突變的部位。流速的突變也可以解釋為壓力的變化，如
果流速突然加大，引起局部脫氣，使CO2 分壓降低，從而引
起 CaCO3結垢。
2.3 含鹽量的影響
當 NaC1 濃度比較低時，CaCO3 在NaCl 溶液中的溶解度
隨NaCl 濃度的增高而增大；當NaCl 濃度達到一定程度（120mg/
L）時，CaCO3的溶解度達到最大；然后隨著NaCl 濃度的提高，
CaCO3 的溶解度又開始下降。因此，含鹽量對CaCO3 垢的影
響很大。
3 海上油田管線防腐措施
3.1 防腐管材的選擇
在油田生產開發中，利用探井或前期生產井取得油藏的
物性資料，可以得出油田所產出液體攜帶的氣體的組分及含
量。這樣，就可以根據各個油藏的特性，選擇不同材質的管線。
這就從根本上減緩了腐蝕的發生，但是成本較高，一般用于
井下防腐。
3.2 防腐劑的連續投加及防腐涂層的使用
針對海上生產管線的腐蝕情況，我們通常選用連續投加
防腐劑的措施。加注的防腐劑會在管壁上形成一層致密的薄
膜，阻隔管材與各種腐蝕誘因的接觸。一般選擇的防腐劑為
米哆啉衍生物。
此外，我們一般會使用管道內壁涂防腐涂料的方案。最
常見，也是最有效的選擇是環氧類涂料。
4 油田生產管線除垢技術
4.1 井下擠注防垢劑
主要用于防止碳酸鈣垢，其主要工作原理是將防垢劑直
接擠入井筒周邊的深度底層，融入底層后會滯留在靠近油田
的地層內部，一旦地層流經過，將自動緩慢稀釋，最終融入
地流層當中，實現防止油田管線結垢的主要目的。井下擠注
防垢劑主要用于油田生產水回注中。
4.2 投放防垢劑
這主要是結合油田管線當中結垢種類及位置來進行防垢
劑的投放，以此來實現防垢的效果。目前，海上油田結垢主
要存在于分離器分離后的水路管線中。針對水路結垢，直接
在分離器水出口投放相應防垢劑，這樣來保證管線及后端設
備正常使用。
5 結束語
油田管線腐蝕及結垢情況直接影響了油田的正常生產，因
此要針對各個油田的腐蝕特性進行逐一分析，因地制宜，采
取相應的防腐除垢技術做好相應的防護處理工作，以此來為
摘　要：主要針對油田開發過程中生產管線的腐蝕結垢情況，對生產管線腐蝕、結垢的因素進行了探討，并且著重分析了
我國目前海上油田生產管線腐蝕防護、結垢處理的主要類型，給出了生產管線防腐防垢的主要措施。
關鍵詞：生產管線；油田開發；防腐防垢
中圖分類號：TE973　　文獻標志碼：A　　文章編號：1003–6490（2016）05–0052–02
Oil Production Pipeline Corrosion Prevention Measures
Wang Hai-lin
Abstract ：The main production process for oil field development pipeline corrosion and scaling the case of the production pipeline
corrosion and scaling factors are discussed，and analyzes the current offshore oil production pipeline corrosion protection of the main
types of process scaling，It gives the main measures of the production pipeline corrosion scale.
Key words ：production tubing ；oil field development ；corrosion scale
油田生產管線防腐防垢措施
王海林
（中海石油（中國）有限公司番禺作業公司，廣東深圳 518067）
收稿日期：2016–05–01
作者簡介： 王海林（1988—），男，廣東深圳人，助理工程師，主要
從事海上油田生產流程管理及化學藥劑用量優化工作。
化 工 設 計 通 訊 油氣開采
Chemical Engineering Design Communications Oil and Gas Production
·53·
第42卷第5期
2016年5月
促進我國油田事業的發展做出一點貢獻。
參考文獻
[1] 張海兵. 油氣田集輸系統內腐蝕研究及防護[J]. 內蒙古石油化工，
2011，（5）.
[2] 張平，油田注水管道的腐蝕現狀及防腐措施[J]. 青海油田，2009，（2）.
[3] 崔建軍. 長慶油田地面工藝系統防腐技術研究及應用[J]. 石油化工
應用，2013，（2）.
（上接第35頁）
圖4 管道與托管架分離臨界狀態管道整體結構
圖5 管道與托管架分離臨界狀態管道頂部結構
3 結論
管道的垂彎段的曲率是由鋪管船張緊力控制的，因此鋪
管船張緊力應在一定的范圍內，使管道截面的橢圓度符合要
求，而管道又不會脫離托管架。
圖3 為管道最大彎曲曲率狀態，此時的張緊力為最小張緊
力，管道下端曲率小于上端曲率，符合管道曲率要求。圖4、
圖5 為管道脫離托管架的臨界狀態，此時的張緊力為最大允許
張緊力。因此鋪管船張緊力范圍為364 624 ～ 476 816N。
圖6 管道與托管架分離狀態管道整體結構
圖7 管道與托管架分離狀態管道頂部結構
參考文獻
[1] 海洋石油工程設計指南 編委會. 海洋石油工程設計指南[M]. 北京：
石油工業出版社，2011 ：11-14.
[2] 朱禮云. 深水海底管道S 型鋪管法安裝分析[D]. 哈爾濱工程大學，
2011.
[3] Gu Yongning.Analysis of pipeline behaviors during laying operation[J].
China Ocean Engineering，1989.
[4] 龔順風，陳源，金偉良，等. 深水海底管道型鋪設形態分析[C].//
第十四屆中國海洋工程學術討論會論文集. 內蒙古：2009.
[5] Croll L A.Bending boundary layers in tensioned cables and rods[J].
Journal of Engineering for Industry，ASME，1967.
（上接第34頁）
2.3.2 通過EMAIL通知
當系統監測到資料中斷，超過30min 時，系統自動發送
EMAIL 通知石油平臺相關負責人進行人為干涉。為了避免不
必要的打擾，系統設定每次故障只發送一次郵件。發送完之
后在系統監控平臺上顯示已發送郵件。
2.4 系統運行環境
系統客戶端以及監控端運行于Windows 環境，在Windows
XP 以上的版本均測試正常，數據庫采用MS-SQL 服務器。
在網頁服務器方面采用的是LAMP 環境，即Linux、Apache、
MySql、PHP5.3環境。
3 結束語
公司生產管理部門通過海上氣象監測系統實時監視海上
油氣田的天氣情況，合理安排生產，特別是在臺風襲擊期間，
可參考海上實際風力變化情況安排撤離或恢復油氣田生產，
從而既保證了生產的安全，也爭取到了大量的生產時間，從
氣象安全保障方面達到海上油氣生產的最大效益。
海上實況氣象數據廣泛應用于海上日常生產、工程作業、
防臺應急、平臺拖航、海上溢油監測、海洋風能資源研究、
海上工程設計、天氣預報、氣候研究等領域，在安全和經濟
上都取得了巨大的效益。
參考文獻
[1] 張寶貴，孫麗華，燕成玉. 強化秦皇島海洋天氣災害預防預警體系
的探討[C].// 第26 屆中國氣象學會年會氣象災害與社會和諧分會
場論文集.2009.
