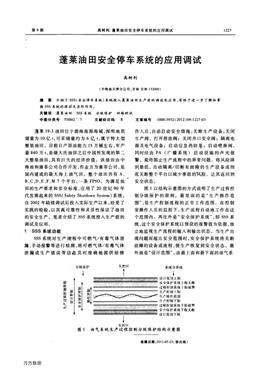

第9期高樹利．蓬萊油田安全停車系統的應用調試
蓬萊油田安全停車系統的應用調試
高樹利
(中海油天津分公司，吉林吉林132000)
摘要介紹了SSS(安全停車系統)系統投入蓬萊油田生產前的調試及應用，有助于進一步了解和掌
握SSS系統的理奄及實際作用。
關鍵詞蓬萊油田SSS系統分級保護回路測試
中圖分類號TH862+．7 文獻標識碼B 文章編號1000-3932(2012)09-1227加3
蓬萊19—3油田位于渤海南部海域，探明地質作人員，自動啟動安全措施：關斷生產設備；關閉
儲量為10億t，可采儲量約為6億t，屬于特大型生產閥，打開排放閥；關閉井口安全閥；隔離電
整裝油田。目前日產原油能力15萬桶左右，年產源及電氣設備；啟動應急消防泵；啟動噴淋閥，
量840萬t，是繼大慶油田之后中國所發現的第二同時經由PA(廣播系統)啟動設施的聲光報
大整裝油田，具有巨大的經濟價值。該油田由中警。最終阻止生產流程中的異常問題，將風險降
海油和康菲公司合作開發，作業方為康菲公司，是到最低，自動隔離／切斷有故障的生產設備或徹
國內建成的最大海上油氣田。整個油田共有A、底關斷整個平臺以減少事故的風險，讓其返回到
B、C、D、E、F、M 7個平臺，一條FPsO。為滿足油安全狀態j
田的生產要求和安全標準，應用了20世紀90年圖1以結構示意圖的方式說明了生產過程控
代發展起來的SSS(Safety Shutdown System)系統， 制分級保護的原則。最里面的是“生產操作范
自2002年陸續調試后投入實際生產以來，經受了圍”，是生產控制流程的正常工作范圍。在控制
實踐的檢驗，以其高可靠性和靈活性保證了油田室操作人員的監控下，生產流程自動地工作在這
的安全生產。筆者介紹了sss系統投人生產前的個范圍內。再往外是“安全保護系統”，即sss系
調試及應用。統，這個安全保護系統以預設的報警值為依據，獨
1 SSS系統功能立地監視生產流程的輸入和輸出狀態。當生產出
SSS系統對生產流程中可燃?xì)猓卸練怏w泄現問題而超出安全范圍時，安全保護系統將關斷
漏、手動報警等進行檢測，將可燃?xì)怏w／有毒氣體故障的設備或流程，使生產恢復到安全狀態。最
泄漏或生產錯誤等信息及時準確地提供給操外面是“設計范圍”，由最上面和最下面的油氣系
蹉
旅
蠶墨
翟惑
劃
分級保護
I
疆
毖
％
賬
剞
稍
失控慶
f
系統分界線
I
設汁范圍上限
安全保護系統上限關斷
過程控制系統f：限報警
生產控制I：限
生產操作范圍
生產控制下限
過程控制系統下限報警
安個保護系統下限關斷
設計范圍下限
失控Ⅸ
圖1 油氣系統生產過程控制分級保護結構示意圖
收稿日期：2012_05．23(修改稿)
萬方數據
化工自動化及儀表第39卷
統設計范圍構成。超出這個范圍將導致油氣系統
的泄漏。
正常生產時，SSs系統進行連續監測，并通過
流程對生產故障或參數超出正常范圍時做出響
應。當有報警時，不管是生產流程或設施本身，
sss系統都將以預設的條件做出相關的反應。
操作人員監控生產流程，如果超出了正常的
控制范圍，系統將用報警來提醒操作者，允許人工
干預，采取正確的措施將生產流程修正至正常的
狀態。如果操作者未及時采取措施，或者脫離了
操作者的控制范圍，或是事態變得更嚴重而超出
了預定的范圍，sss系統將直接響應來關掉相應
的設備或依據事情的嚴重程度來關掉整個流程，
以保證設施回至安全狀態。對于生產流程中的故
障，通常是關掉所有的井或整個流程，以釋放壓力
或限制流程的油氣生產能力。
sSS系統通常由4個關斷級別組成，從高到
低依次是：AsD(Aban如n shutdown棄平臺)>
EsD(緊急停車)>PSD(Pmcess Shutdown生產停
車)>usD(unit Shutdown單體設備停車)。高級
的關斷涵蓋低級的關斷，比如AsD棄平臺關斷將
觸發ESD、PSD、USD關斷。
2 SSS系統的調試體系
在控制柜制作完成并就位及完成現場設備的
標識和接口后，即可為sss提供電源，對配電柜、
操作站和現場設備上電，開始并完成sss的系統
回路邏輯功能測試。從現場輸人設備即啟動元
件，通過邏輯運算，輸出到現場輸出設備即執行元
件。這將徹底的驗證sss的回路功能，即測試所
有的SSS的接口、I／O配電柜和設備間的總配電
柜的接口、中控室的手動報警臺的功能。
多數的現場停車是由sss系統的現場檢測設
備觸發，為了徹底測試系統功能，從輸入設備，通
過邏輯區，到現場的執行的輸出設備，所有的sSs
系統全部都運行。邏輯區依據邏輯因果表(闡明
了正常的生產及關斷條件等功能)，從現場輸入
設備，即啟動元件，通過邏輯運算區，傳給終端的
現場設備，即執行元件，這就構成了一個完整的
SSS安全回路。
一個典型的sss的安全回路在功能測試中有
兩種方式：單步回路功能測試和三步回路功能測
試，根據調試時間等環境條件，選用適合的方法。
。圖2以圖形化的方式說明了這兩種回路功能測試
的各自特點，并標記出了每個輸人標識(啟動元
件)、所有的邏輯元件(邏輯因果圖)和所有的輸
出標識(執行元件)的測試和驗證。
邏輯運算區圖形顯零
I輸入接口i 。蠢甥‰廠蘧群迎P廠耋掣“—J輸出接f1L ]A／I orD／f廠 I D／o J
J輸入接口L 一輸出接口L
現場—-=_ 一L望罄掣L二_ lA／I orD／II D，o 廠婺掣掣—J輸出接口L
J輸入接lIL 硐』I)，o j
A／I orI)／lJ ’翥荔掣一一強型了翮i_ _』輸出接口L
邏輯叫二_ D，o
·一單步安今叫路功能測試：從啟動元件羥邏輯運算區，到執行元件——- ———測試第一步：觸發啟動元件—-
+一測試第二步：邏輯運算—一
·一測試第j步：執行元件——-
圖2安全回路功能測試示意圖
2．1 單步回路功能測試
圖2中“單步安全回路功能測試：從啟動元
件，經邏輯運算區，到執行元件”的表示范圍，完
整地顯示出了單步回路功能測試的過程。單步功
能測試驗證了觸發元件即現場的傳感器和程序
區，實際的邏輯和現場設備的執行元件。
單步測試以現場的輸入設備依據邏輯因果圖
來觸發并觀察正確的操作／動作設備。實際調試
時，常常用于一個獨立觸發的功能，比如由氣體泄
漏而導致設施的EsD二級關斷的過程，即可在程
萬方數據
第9期高樹利．蓬萊油田安全停車系統的應用調試
序中直接監測動作過程并觀察到結果。
2。2三步回路功能測試
圖2中的“測試第一步、測試第二步、測試第
三步”闡明了3個獨立的步驟用于一個典型的
sss安全回路驗證測試時的工作范圍，單獨的三
步測試過程是：
a．觸發啟動元件，用于測試和驗證現場設備
的啟動元件，啟動現場輸入設備，在操作畫面或邏
輯程序的輸入?yún)^(qū)觀察正確的顯示；
b．測試和驗證邏輯運算區，邏輯，強制相關
的邏輯功能塊和觀察正確的邏輯輸入回路；
c．測試和驗證現場輸出設備執行元件，通過
強制相關的輸出邏輯塊并觀察現場的執行設備。
任何情況下都按照以上的3步來執行，可以
全面徹底地對ssS安全回路功能測試和驗證。實
際調試時常用于批量測試相同性質的觸發關斷，
比如僅測試所有的氣體泄漏的探測器時，可逐個
觸發并在程序邏輯運算區中監測結果，統一輸出
觸發動作，在保證工程質量前提下提高工作效率。
初次調試時，觀察和驗證所有輸入觸發相關
聯的輸出設備即執行元件，來驗證現場執行輸出。
接下來的任何相同的輸出設備將被程序里的邏輯
狀態或操作者的圖形工作站所驗證，現場的設備
通過狀態回饋顯示，例如一個閥的狀態，既可在操
作界面觀察，也可以現場監視實際元件的狀態。
在sss系統調試期間，為確保設施內部的數
據變化不會影響其他設施的正常生產，可采取輸
出屏蔽，即對于一個輸出設備“執行元件”，為了
能夠觀察到現場的動作和效果，可能需要依據
sss測試規定去阻止不需要的動作。因此可用軟
件屏蔽或硬件跳線等方法來阻止輸出設備重復動
作等不安全狀態。這樣平臺內部數據觸發信號僅
用于激活調試所需驗證的輸出部分，來保證安全。
3 結束語
sss系統的安全級別遠高于過程控制系統
(Dcs)，這使得故障發生時元需人為干預，sss系
統直接響應發出聯鎖信號保護人身、設備和環境
的安全。具有關資料顯示，面臨危險時，人員在前
60s內的反應，99％決定都是錯誤的，而sss系統
的高效性完全避免了這類事情的發生。該動則
動，不該動則不動，這也是調試后的SSS系統的顯
著特性。蓬萊油田自1999年發現，歷經十余年的
陸續調試和投產，sss系統為保證油田的穩產高
產提供了堅實的基礎。在此期間，sss系統多次
發揮作用，為油田的安全起到了關鍵的作用。SSs
系統的調試過程，對正常運行時的維修保養，有很
好的啟示和指導意義，也給其他行業相關安全設
備和系統提供了良好的借鑒作用．。
