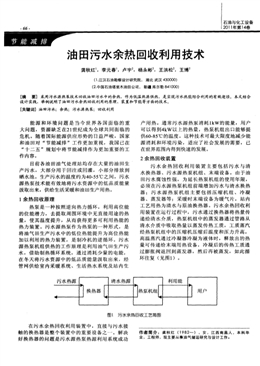

一 ．
石油與化工設備
2O11年第14卷
油田污水佘熱回收利用技術
龔秋紅 ，李元春 ，盧宇 ，楊永彬 ，王洪松 ，王博
(1．江漢石油勘察設計研究院，湖北武漢43∞ OO)
(2．中國石油塔里木油田公司，新疆庫爾勒841000)
[摘 要] 采用污水源熱泵技術回收油田污水中的余熱，作為低溫?zé)嵩垂?，是實現污水熱能綜合利用的有效途徑。本文結合
設計實踐，舉例說明了油田污水余熱回收利用的原理、裝置和節能等方面的技術。
[關鍵詞】油田污水；余熱；污水源熱泵；回收利用
能源和環境問題是當今世界各國面臨的重
大問題，資源缺乏在2I世紀成為全球共同面臨的
危機。隨著國際能源供應形勢的日益嚴峻， 國家
和油田對“節能減排”工作更加重視，我國已在
“十二五”規劃中將節能減排作為更加重要的工
作內容。
目前各油田油氣處理站均存在大量的油田生
產污水，大部分用于回注或回灌， 小部分排放到
曬水池。生產污水的溫度約為40—55℃之間，污水
源熱泵技術能有效地將污水資源中的低品質能量
汲取出來，供給生活采暖和油田生產用熱。
l余熱回收原理
熱泵是一種按照逆向熱力循環，利用高位能
的位能潛力，去提取周圍環境中無直接用途的熱
量，使其溫度提升，從而獲得更多可利用熱能的
熱力裝置。污水源熱泵作為熱泵的一種形式，是
將油氣田生產污水中的低位熱能提升為高位熱能
加以利用的熱力裝置，是制冷機的逆循環。污水
源熱泵機組供熱的工作原理是利用油氣田生產污
水，借助制熱循環系統，通過消耗少量的電能，
在冬天將污水資源中的低品質能量汲取出來，經
管網供給室內采暖系統、生活熱水系統及站內生
產用熱。通常污水源熱泵消耗lkw的能量， 用戶
可以得到4kW以上的熱量，熱泵機組出口能夠提
供60—85℃的溫度。這種技術可最大限度地減少能
源消耗和環境污染，適應了社會發展的需要， 已
在世界范圍內得到快速的發展。
2余熱回收裝置
污水余熱回收利用裝置主要包括污水與清
水換熱器、污水源熱泵機組、末端設備。由于油
田污水腐蝕性強， 為延長熱泵機組的使用年限，
必須在污水源熱泵機組前端增加污水與清水換熱
器； 污水源熱泵機組主要包括壓縮機組、冷凝
器、蒸發器等；采暖時末端設備為暖氣片，站內
工藝用熱為清水與原油換熱器。污水余熱回收利
用裝置在運行過程中，污水通過換熱器將熱量傳
遞給清水介質，熱泵機組中的蒸發器通過管路從
清水介質中吸取熱量以蒸發傳熱工質，工質蒸汽
經熱泵機組中的壓縮機壓縮后溫度和壓力升高，
高溫蒸汽通過冷凝器冷凝為液體時，釋放出的熱
量可傳遞給末端用熱設備， 冷凝后的傳熱工質通
過膨脹閥返回到蒸發器， 然后再被蒸發，如此循
環往復(見圖1)。
污水熱源 清水熱源 利用能
換熱器 熱泵機組 豫
圖1 污水余熱回收工藝簡圖
在污水余熱回收利用裝置中，直接與污水接 ??? ????????????????????
觸的換熱器是整個裝置中的重要設備之一。解決 作者簡介：龔秋紅(1 982～)，女，江西南昌人，本科畢
好換熱器的問題是污水源熱泵熱源利用系統成功 業，工程師，現主要從事油氣儲運研究與設計工作。
