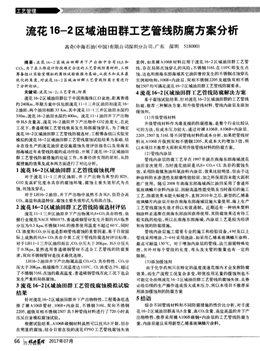

內容預覽 [文件共1頁]

本文件共1頁，如需編輯使用，請下載。

注：預覽效果可能會出現部分文字亂碼（如口口口）、內容顯示不全等問題，下載是正常的。

	文件大?。?09.19 KB 共1頁文件格式：PDF 下載點數：1 點（VIP會員免費）

上一篇：淺析油田電氣節能方案探究

文本預覽

僅提取頁面文字內容，供快速閱讀使用。

流花1 6—2區域油田群工藝管線防腐方案分析
高奇(中海石油(中國)有限公司深圳分公司，廣東深圳518000)
摘要：流花16—2區域油田群井下產出物中含有H：s和
co：，為了在工程設計階段確定合適的工藝管線防腐材料，工程
籌備組以實驗室模擬的腐蝕試驗數據為基礎，從技術和成本最
優化的角度，對流花16—2區域油田群工藝管線防腐方案進行
了分析論證。
關鍵詞：流花16—2；工藝管線；防腐
流花16—2區域油田群位于中國南海珠江口盆地，距離香港
約240Km，早期方案中僅包括流花11—1三井區油田和流花16—
2油田，兩個油田相距33 Km，其中流花11—1三井區油田水深約
330m，流花16—2油田水深約400m。流花11—1油田井下產出物
中H：S含量高，流花16—2油田井下產出物中C02濃度大，在此
工況下，普通碳鋼工藝管線極易發生局部腐蝕穿孔，為了確定
流花16—2區域油田群工藝管線防腐選材，工程籌備組以實驗室
模擬的流花16—2區域油田群工藝管線腐蝕試驗結果為基礎，結
合在役生產的流花油田老設施腐蝕失效評估報告以及南海東
部海域近年來管線防腐的成功經驗，開展了流花16—2區域油田
群工藝管線防腐措施的論證工作，本著經濟實用的原則，從防
腐措施的效果及成本兩方面進行了對比分析。
1流花16—2區域油田群工藝管線腐蝕機理
對于流花11—1三井區油田，井下產出物為典型的H2s、
C02及高礦化度水共存的腐蝕環境，腐蝕主要失效形式為點
蝕、坑蝕及穿孔。
對于LHl6—2油田，井下產出物中雖然不含Hzs，但符合高
cOz、高鹽和高溫特征，腐蝕主要失效形式為局部點蝕。
2流花16—2區域油田群工藝管線防腐選材評估
流花11—1三井區油田井下產出物屬HzS+C0z共存特性，依
據行業規范NAcE MR0175，普通碳鋼管材發生開裂的H：s臨界
分壓為0．3 Kpa，不銹鋼316L的推薦使用溫度不超過60。c，同時
CL一濃度和c0：分壓也是影響管線腐蝕的重要因素，基于目前國
際上成熟的HzS+C0：共存介質工況下管線防腐選材評估標準，
對于LHll—1三井區油田而言，coz分壓大于20Kpa，H：s分壓大
于0．3Kpa，顯然選用普通碳鋼管材不適合工藝管線的防腐要
求，雙向不銹鋼管材是技術最優選擇。
LHl6—2油田井下產出物屬高溫cO：+cL一共存特性，cO：分
壓大于20Kpa，極端操作工況溫度達11 00c，cL『濃度達2％，超過
了不銹鋼3 16L點蝕的最高溫度，普通碳鋼管線在此工況下也會
發生嚴重的局部腐蝕。
3流花16—2區域油田群工藝管線腐蝕模擬試驗
結果
針對流花16—2區域油田群井下產出物特性，工程籌備組選
擇了裸A106B管材、106B+內涂層、不銹鋼316L、雙向不銹鋼
2205、超級雙相不銹鋼2507共5種管線材料進行了720小時高
壓反應釜模擬腐蝕試驗。
根據試驗結果，A106B碳鋼材料雖然可以抗Hzs開裂，但存
在明顯的腐蝕，結合目前在役的流花FPso工藝管線腐蝕失效
案例，如果裸A106B材料應用于流花16—2區域油田群工藝管
線，存在局部點蝕穿孔的風險；不銹鋼316L在110。C即發生點
蝕，這也和南海東部海域其它油田曾經發生的不銹鋼點蝕穿孔
實例相吻和；106B+內涂層、雙相不銹鋼2205及超級雙相不銹
鋼2507均可滿足流花16—2區域油田群工藝管線防腐要求。
4流花16—2區域油田群工藝管線防腐解決方案
基于腐蝕試驗結果，針對流花16—2區域油田群的工藝管線
防腐，推薦三種解決方案，即升級管線材料、管線內涂層及添加
緩蝕劑。
(1)升級管線材料
升級管線材料作為最直接的防腐措施，是整個行業比較認
可的方法，但成本壓力較大，通過對裸A106B、A106B+內涂層、
2205、2507及316L等不同管線材料的成本分析，如果把管線材
料從A106B升級到雙相不銹鋼2205，其成本大約增加3倍，所
以本項目不推薦大面積采用升級管線材料的防腐方案。
(2)管線內涂層
管線內涂層防腐工藝早在1997年就在南海東部海域流花
油田首次使用，當時流花油田是H：S+C0：+CL一共存的腐蝕失
效，采用防腐煤焦油環氧涂料內涂層，效果比較明顯，但由于這
種涂料防水滲透性及耐磨性能較弱，加之環保原因未能大面積
推廣使用。隨后2008年南海東部海域西江油田采用了普通環
氧玻璃鱗片涂料內涂層，因耐高溫性能受限及當時落后的施工
工藝，防腐效果未能大幅提升，直到2010年之后，新型的乙烯基
玻璃鱗片內涂層開始在南海東部海域設施大量使用，海上生產
工藝管線腐蝕失效才得以有效遏制。近期還有一種納米塑料
鋼涂料正逐漸在南海東部油田獲得使用，其防腐效果還有待工
程實踐的檢驗，所以在南海東部海域，內涂層工藝是較為經濟
和有效的防腐措施。
管線內涂層施工需要專業的施工和檢驗設備，4時及以上
管線采用噴涂，2—4時采用澆涂，如采用乙烯基玻璃鱗片涂料，
最高可耐溫1300c。對于增加內涂層的管線，法蘭面需特殊處
理，另外對每個管段的長度、彎頭及支管的數量也有一定的
限制。
(3)添加緩蝕劑
由于化學藥劑只在特定的溫度流速范圍內才會發揮防腐
效果，而生產流程工況復雜多變，即使投用足量的緩蝕劑也不
可能完全治理流花16—2區域油田群工藝管線的腐蝕失效，且勢
必給后續的生產操作造成很大成本壓力，所以本項目不推薦采
用添加緩蝕劑的防腐方案
5結語
綜合不同管線材料和不同防腐措施的性價比分析，對于流
花16—2區域油田群高H：s含量、高CO：含量、高鹽高溫的井下產
出物特性，推薦采用裸A106B碳鋼+內涂層的工藝管線防腐方
案，內涂層建議采用新型乙烯基玻璃鱗片涂料。
