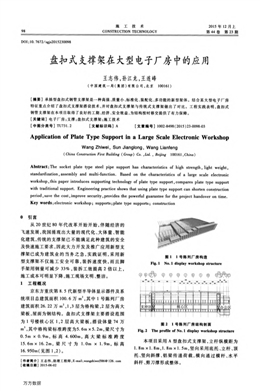

盤扣式支撐架在大型電子廠房中的應用
王志偉，孫江龍，王連峰
(中國建筑一局(集團)有限公司，北京100161)
[摘要】承插型盤扣式鋼管支撐架是一種高強、質量小、標準化、裝配化、多功能的新型架體。結合某大型電子廠房
特征重點介紹了盤扣式支撐架搭設技術，并對盤扣式支撐架與傳統式支撐架做出了對比。工程實踐表明，盤扣式
鋼管支撐架在本項目取得了良好的工期、經濟、安全效益，為結構按時移交提供了有力保障。
[關鍵詞]電子廠房；支撐；盤扣式支撐架；施工技術
[中圖分類號]TU731．2 [文獻標識碼】A [文章編號】1002．8498(2015)23-0098-03
Application of Plate Type Support in a Large Scale Electronic Workshop
Wang Zhiwei，Sun Jianglong，Wang Lianfeng
(China Construction First Building(Group)Co．，Ltd．，Belling 100161．China)
Abstract：The socket plate type steel pipe support has characteristics of high strength，light weight，
standardization，assembly and multi—function．Based on the characteristics of a large scale electronic
workshop，this paper introduces supporting technology of plate type support，compares plate type support
with traditional support．Engineering practice shows that using plate type support can shorten construction
period，save the cost，improve security，provides the powerful guarantee for the project handover on time．
Key words：electronic workshop；supports；plate type supports；construction
0 引言
從20世紀80年代改革開始開始，伴隨經濟的
飛速發展，我國涌現出大量的現代化、大體量、智能
化建筑，傳統的支撐架已不能滿足此種建筑的安全
及快速施工要求，因此大力開發及推廣應用新型支
撐架已成為建筑業的當務之急，實踐證明，采用新
型支撐架不僅施工安全可靠，裝拆速度快，而且腳
手架用鋼量可減少33％，裝拆工效提高2倍以上，
施工成本可明顯下降，施工現場文明、整潔。
1工程概況
京東方重慶第8．5代新型半導體顯示器件及系
統項目總建筑面積100．6萬m2，其中1號陳列廠房
建筑面積26．22萬m2，1，3層為格構梁，2層為高大
梁板，屋面為鋼結構。盤扣式支撐架主要搭設范圍
為1號樓核心區1，2層高大梁板，搭設體量74萬
m3，其中格構梁標準跨度為5．6m×5．2m，梁尺寸為
0．5m×0．9m，標高4．600m，高大梁標準跨度
15．6m×16．2m，梁尺寸為1．0m X 1．9m，標高
16．950m(見圖1，2)。
[作者簡介】王志偉．助理工程師，E—mail：wangzhiwei586@126．com
[收稿日期】2015-06-02
圖1 1號陳列廠房構造
Fig．1 No．1 display workshop structure 9申龜鞫甲叩9叩嬸甲9慨
一-一?-- 一一．一-_．一．，．一．．一．．一．．-?-I-
—書’： I 岡
P—
t-
||
圭
一 II l ll I l l l I I I l {{ H ● ●l l l
支持區簧核心區璺
—tt一
r● l I_I I 1T 1—r —rr TTTn
辦么
}址1口嚴
＼ 山
圖2 1號陳列廠房結構剖面
Fig．2 The profile of No．1 display workshop structure
本項目采用A型盤扣式支撐架，立桿縱橫距為
1．8m X 1．8m，1．8m×1．5m，豎向采用底托、立桿、頂
托、豎向斜撐、鋁梁傳遞荷載，橫向通過橫桿、水平
斜桿、剪刀撐形成整體。
萬方數據
王志偉等：盤扣式支撐架在大型電子廠房中的應用
2工程特點
大型電子廠房根據生產工藝要求，其結構設計
一般具有超高層、超大結構、超寬跨距等特征，同時
工期極其緊張，結構施工一般不足6個月。
本項目首層格構梁支撐架體穿過格構梁空隙
與2層梁板支撐架體相互連通，總高度達到
16．95m。通過使用盤扣式支撐架，有限縮短工期、
節約成本，同時為業主爭取了寶貴的商機，具有非
常積極的現實意義。
3盤扣架施工技術
3．1盤扣架介紹
本項目盤扣架A系列產品為擊60．2ram系統，
分為主架及橫斜桿、定位桿，圓盤上有8個孔，4個
小孔為橫桿專用，4個大孔為斜桿及定位桿專用。
橫斜桿的架設方式皆為插銷式的，可以確保桿件
與主架牢固連接。橫斜桿接頭特別依據管的圓弧
制造，與主架鋼管呈整面接觸，敲緊插銷后，呈三
點受力(接頭上、下2點及插銷對圓盤一點)可牢
牢固定增加結構強度并傳遞水平力，橫桿頭鋼管
身采取滿焊固定。而斜桿頭為可轉動接頭，以鉚
釘將斜桿頭與管身固定。至于主架的連接方式是
以四方管連接棒為主，而連接棒已固定在主架上，
不用另外的接頭組件來組合，可省去材料遺失及
整理的麻煩。
3．2盤扣架優勢
盤扣架優勢主要為以下幾點。
1)強度高，承載力大碗扣和鋼管立桿承載力
一般按20kN考慮，相比較而言，盤扣架根據力學計
算及中國建筑科學研究院所做的試驗結果表明盤
扣式鋼管支撐架單桿的支撐力可以達到90kN。
2)組裝簡單、施工快速，有效節省大量人力成
本組裝及拆卸速度快，且可依工程及高程需求變
動，另外每個格構柱均為獨立個體，可進行移動及
吊裝，施工便利。因為是插銷卡入式固定，在每個
連接處，只需插銷插入后敲緊即可，桿件簡單易懂，
搭過即可上手。
3．3盤扣架施工技術
3．3．1架體設計
結合格構梁及高大梁結構特征及結構布置情
況，根據架體計算及專家意見，首層架體搭設設計
如表1所示。
梁底木方設計為：高150ram鋁梁布設垂直于梁
底時，使用順梁立放木方作為龍骨，木方間距
150mm；高150mm鋁梁布設方向同梁底時，使用
648鋼管+平放木方作為龍骨，鋼管間距450mm。
2層架體設計如表2所示。
表1首層架體搭設設計
Table 1 Support design of plate type support
in the nrst floor
部位板底／梁底
立桿
豎向斜桿
水平斜桿
主鋁梁
次鋁梁
主、次龍骨
水平安全網
,60立桿縱橫距：1．8m×1．8m，步距1．5m
648斜桿間隔豎向滿布
648斜桿間隔上、下布置2道
高185mm鋁梁間距1 800mm
高150mm鋁梁間距900mm
648鋼管間距600mm，40mm x 90mm木方間
距150mm
1道
表2 2層架體設計
Table 2 Support design of plate type support
in the second floor
部位板底／梁底
立桿
轉換構件
豎向斜桿
水平斜桿
主鋁梁
次鋁梁
主、次龍骨
水平安全網
幣60立桿縱橫距：1．5m×1．8m，步距1．5m
高150mmH型鋼。大梁下立桿布置
648斜桿間隔豎向滿布
648斜桿間隔上、下布置2道
高170mm鋁梁間距900mm
高150mm鋁梁間距150mm
648鋼管間距300mm，40ram×90ram木方間
距150mm
2道
1)2層架體在格構梁上墊設的高150mmH型鋼
及1層架體主龍骨上進行起架。
2)橫梁下采用(0．9m+0．9m)×1．5m格構，縱
梁下采用0．9m×1．8m，并在1．8m跨位置加設
48mm鋼管立桿支頂主龍骨，648鋼管采用鋼管扣
件與1．8m水平桿連接，作為構造加強。
3)2層豎梁底主龍骨采用高170mm鋁梁、橫梁
底主龍骨采用2根高150mm鋁梁；橫梁、縱梁主龍
骨鋪設方向一致；橫梁采用高150ram鋁梁作為次龍
骨，間距200mm，即梁底鋪設5根。豎向梁底采用
鋼管及木方作為龍骨。
4)板底支撐采用1．5m×1．8m間距，采用鋼管
扣件增設立桿。
3．3．2架體工藝流程
基礎放線排放可調底托安放基座并調整標高
安放第1步橫桿一安放水平斜桿一安放平立桿一安
放上步水平斜桿一安放豎向斜桿一安放主桿一安
放頂托一安放鋁梁。
3．3．3架體施工步驟
1)調整基座依腳手架配置圖尺寸放樣后，將
調整底座排列至定點。
2)標準基座將標準基座的主架套簡部分朝
上套入調整座上方，標準基座下緣需完全置入扳手
受力平面的凹槽內。
萬方數據
100 施工技術第44卷
架體桿件形式
材質
受力方式
節點可靠性
規范性
用鋼量／(kg·m。)
縱距X橫距。
承載力
步距／“
立桿允許
荷載／kN
施工效率／ 搭設
(m3·d“) 拆除
鋼管、扣件、頂托
嬋8×2．7，Q235鋼
剪切力、摩擦力、軸心受力
節點性能不均勻、差異性較
大、可靠性較低
形式及尺寸靈活。搭設過程
中往往因為操作不當搭設
不規范、觀感較差
26
0．9×0．9 Xl-5
15
25～35
35。45
立桿、橫桿、頂托立桿、橫桿、斜桿、底托、頂托
弘8×3．0，Q235鋼660 x3．5，Q345鋼熱鍍鋅
剪切力、軸心受力軸心受力
節點易滑脫，差異性較大、節點性能相對均衡、抗扭能力較高、可靠
可靠性較低性好
形式及尺寸根據設計方案形式及尺寸根據設計方案嚴格控制，搭
控制，方正不易控制，搭設設完成后規范、整齊、觀感較好
完成后格構易扭曲
20
40～55
55—70
15
1．8 X1．8，1．8×1．5，0．9×1．8，0．9 X1．5
90
100～160
130～300
3)第1層橫桿將橫桿頭套人圓盤小孔位置
使橫桿頭前端抵住主架圓管，再以斜楔貫穿小孔敲
緊固定。
4)基礎立桿未加裝(連接棒)的立架統稱為
基礎立架，將基礎立桿長端插入標準基座的套筒
中。以檢查孔位置查看基礎立桿是否插至套筒底
部?；A(chǔ)立桿僅使用在第1層搭接，第2層往上均
使用立桿。
5)第2層橫桿依步驟3)安裝第2層橫桿。
6)第1層斜桿將斜桿全部依順時針或全部
依逆時針方向組搭。將斜桿套人圓盤大孔位置，使
斜桿頭前端抵住立桿圓管，再以斜楔貫穿大孔敲緊
固定。注意，斜桿具有方向性，方向相反即無法
搭接。
7)按照步驟5)搭設第3層橫桿，按照步驟6)
搭設第2層斜桿。
8)立桿立桿以四方管(連接棒)連接，將連接
棒插入下層管中即可。若需使用立桿插銷則務必
檢查圓盤對齊孔是否在同一方向。
9)依此類推，搭設上步橫桿及斜桿。
10)U形調整座。
11)格構梁上部轉換構造因部分格構梁與2
層高大梁位置不對應，同時考慮提前拆除首層架
體，在格構梁頂設置部分高150mmH型鋼作為架體
轉換層，其既能滿足支撐2層架體作用，同時將大部
分首層架體與2層架體分離，提前了架體拆除插入
時間，極大縮短了工期(見圖3)。
4盤扣架對比分析
通過現場施工統計及方案設計，對盤扣式支撐
架與傳統式支撐架做出對比，如表3所示。
通過以上對比可以看出，盤扣式支撐架在材
■===1===，
f==22f2=—礓
====●E==j：==2
of
口
：===|E===t==
圖3格構梁上型鋼排布
Fig．3 The section steel layout on lattice beam
質、工藝、施工工效、安全性能及投資等方面的對比
中明顯優于其他架體。
S 結語
京東方重慶項目在l號陣列廠房工期極其緊張
的情況下，如此大規模地投入使用作為建筑業十大
新技術之一的盤扣式支撐架，在國內尚屬首次。實
踐證明，盤扣式支撐架在本項目取得了良好的工
期、經濟、安全效益，為結構按時移交、提前竣工提
供了有力保障，具有非常積極的現實意義。盤扣式
支撐架將會是大體量、巨型建筑發展的趨勢。
參考文獻：
[1】南通新華建筑集團有限公司，無錫市錫山三建實業有限公
司．JGJ231—2010建筑施工承插型盤扣式鋼管支架安全技
術規程[S]．北京：中國建筑工業出版社，2010．
[2] 中國建筑金屬結構協會建筑模板腳手架委員會．JGJl66—
2008建筑施工碗扣式腳手架安全技術規范[S]．北京：中國
建筑工業出版社，2009．
[3] 沈陽建筑大學．JGJl62--2008建筑施工模板安全技術規范
[S]．北京：中國建筑工業出版社，2008．
[4] GB／T1591—2008低合金高強度結構鋼[S]．北京：中國標準
出版社。2008．
[5] 何春平，孫江龍．承插型盤扣式支撐架在大型廠房施工中的
應用[J]．施工技術，2015，44(2)：110-112．
[6] 李樂，吳天凱，王海．大體積混凝土澆筑下新型盤扣式支撐架
體的受力特性分析[J]．天津建設科技，2013(5)：14．16．
