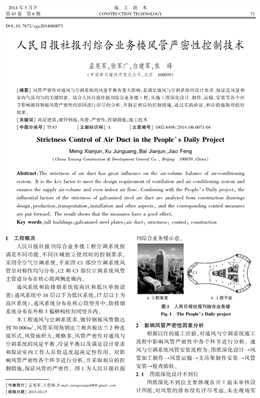

２０１４ 年３ 月下
第４３ 卷　第６ 期
施　工　技　術
ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ 　７１
ＤＯＩ：１０?? ７６７２／ ｓｇｊｓ２０１４０６００７１
人民日報社報刊綜合業務樓風管嚴密性控制技術
孟憲軍，徐軍廣，白建軍，焦　峰
（中國新興建設開發總公司，北京?。保埃埃埃常梗?
［摘要］ 風管嚴密性對通風與空調系統的風量平衡有重大影響，是滿足通風與空調系統的設計要求、保證送風量和
室內氣流均勻的關鍵因素。結合人民日報社報刊綜合業務樓工程，從施工圖深化設計、制作、運輸、安裝等各個環
節影響鍍鋅鋼板風管嚴密性的原因進行詳盡的分析，并制定相應的控制措施，通過實踐驗證，相應措施取得較好
效果。
［關鍵詞］ 高層建筑；鍍鋅鋼板；風管；嚴密性；控制措施；施工技術
［中圖分類號］ ＴＵ８３ ［文獻標識碼］ Ａ　　　?。畚恼戮幪枺?１００２?８４９８（２０１４）０６?００７１?０４
Ｓｔｒｉｃｔｎｅｓｓ Ｃｏｎｔｒｏｌ ｏｆ Ａｉｒ Ｄｕｃｔ ｉｎ ｔｈｅ Ｐｅｏｐｌｅ’ｓ Ｄａｉｌｙ Ｐｒｏｊｅｃｔ
Ｍｅｎｇ Ｘｉａｎｊｕｎ，Ｘｕ Ｊｕｎｇｕａｎｇ，Ｂａｉ Ｊｉａｎｊｕｎ，Ｊｉａｏ Ｆｅｎｇ
（Ｃｈｉｎａ Ｘｉｎｘｉｎｇ Ｃｏｎｓｔｒｕｃｔｉｏｎ ＆ Ｄｅｖｅｌｏｐｍｅｎｔ Ｇｅｎｅｒａｌ Ｃｏ． ， Ｂｅｉｊｉｎｇ?。保埃埃埃常梗茫瑁椋睿幔?
Ａｂｓｔｒａｃｔ：Ｔｈｅ ｓｔｒｉｃｔｎｅｓｓ ｏｆ ａｉｒ ｄｕｃｔ ｈａｓ ｇｒｅａｔ ｉｎｆｌｕｅｎｃｅ ｏｎ ｔｈｅ ａｉｒ?ｖｏｌｕｍｅ ｂａｌａｎｃｅ ｏｆ ａｉｒ?ｃｏｎｄｉｔｉｏｎｉｎｇ
ｓｙｓｔｅｍ． Ｉｔ ｉｓ ｔｈｅ ｋｅｙ ｆａｃｔｏｒ ｔｏ ｍｅｅｔ ｔｈｅ ｄｅｓｉｇｎ ｒｅｑｕｉｒｅｍｅｎｔ ｏｆ ｖｅｎｔｉｌａｔｉｏｎ ａｎｄ ａｉｒ ｃｏｎｄｉｔｉｏｎｉｎｇ ｓｙｓｔｅｍ ａｎｄ
ｅｎｓｕｒｅｓ ｔｈｅ ｓｕｐｐｌｙ ａｉｒ?ｖｏｌｕｍｅ ａｎｄ ｅｖｅｎ ｉｎｄｏｏｒ ａｉｒ ｆｌｏｗ． Ｃｏｍｂｉｎｉｎｇ ｗｉｔｈ ｔｈｅ Ｐｅｏｐｌｅ’ｓ Ｄａｉｌｙ ｐｒｏｊｅｃｔ， ｔｈｅ
ｉｎｆｌｕｅｎｔｉａｌ ｆａｃｔｏｒｓ ｏｆ ｔｈｅ ｓｔｒｉｃｔｎｅｓｓ ｏｆ ｇａｌｖａｎｉｚｅｄ ｓｔｅｅｌ ａｉｒ ｄｕｃｔ ａｒｅ ａｎａｌｙｚｅｄ ｆｒｏｍ ｃｏｎｓｔｒｕｃｔｉｏｎ ｄｒａｗｉｎｇｓ
ｄｅｓｉｇｎ，ｐｒｏｄｕｃｔｉｏｎ，ｔｒａｎｓｐｏｒｔａｔｉｏｎ，ｉｎｓｔａｌｌａｔｉｏｎ ａｎｄ ｏｔｈｅｒ ａｓｐｅｃｔｓ， ａｎｄ ｔｈｅ ｃｏｒｒｅｓｐｏｎｄｉｎｇ ｃｏｎｔｒｏｌ ｍｅａｓｕｒｅｓ
ａｒｅ ｐｕｔ ｆｏｒｗａｒｄ． Ｔｈｅ ｒｅｓｕｌｔ ｓｈｏｗｓ ｔｈａｔ ｔｈｅ ｍｅａｓｕｒｅｓ ｈａｖｅ ａ ｇｏｏｄ ｅｆｆｅｃｔ．
Ｋｅｙ ｗｏｒｄｓ：ｔａｌｌ ｂｕｉｌｄｉｎｇｓ；ｇａｌｖａｎｉｚｅｄ ｓｔｅｅｌ ｐｌａｔｅｓ；ａｉｒ ｄｕｃｔ； ｓｔｒｉｃｔｎｅｓｓ； ｃｏｎｔｒｏｌ； ｃｏｎｓｔｒｕｃｔｉｏｎ
［作者簡介］ 孟憲軍，工程師，Ｅ?ｍａｉｌ：ｍｅｎｇｘｉａｎｊｕｎ０８＠ ｇｍａｉｌ． ｃｏｍ
［收稿日期］ ２０１３?１０?１５
１　工程概況
人民日報社報刊綜合業務樓工程空調系統按
滿足不同功能、不同區域獨立使用時的控制要求，
采用全空氣空調系統，平面圖Ｃ１ 部位空調系統風
管呈對稱性均勻分布，Ｃ２ 和Ｃ３ 部位空調系統風管
主管道分布在核心筒兩側走廊內。
通風系統和防排煙系統按高區和低區單獨設
置（通風系統中１６ 層以下為低區系統，１７ 層以上為
高區系統），通風系統分布在核心筒豎井中，防排煙
系統分布在外框３ 榀格構柱封閉豎井內。
本工程通風與空調系統多，鍍鋅鋼板風管數達
到７０ ０００ｍ２，風管采用角鋼法蘭和共板法蘭２ 種連
接形式，風管面積大，規格多，風管嚴密性對通風與
空調系統的風量平衡、冷量平衡以及滿足設計要求
和保證室內工作人員舒適度起決定性作用。對影
響風管嚴密性各個環節進行分析，并采取相應的控
制措施，保證風管的嚴密性。圖１ 為人民日報社報
刊綜合業務樓示意。
圖１　人民日報社報刊綜合業務樓
Ｆｉｇ． １　Ｔｈｅ Ｐｅｏｐｌｅ’ｓ Ｄａｉｌｙ ｐｒｏｊｅｃｔ
２　影響風管嚴密性因素分析
根據以往的施工經驗，對通風與空調系統施工
流程中影響風管嚴密性中各個環節進行分析。通
風與空調系統風管安裝流程為：圖紙深化設計→風
管加工制作→風管運輸→支吊架制作安裝→風管
安裝→檢查驗收。
２． １　圖紙深化設計不到位
圖紙深化不到位主要體現在開工前未審核設
計圖紙，對風管的排布沒有詳盡考慮，未去現場實
?。罚?施工技術 第４３ 卷
際查看風管安裝位置，未與其他專業溝通做到各專
業管線合理布置，現場安裝時與建筑結構梁和柱發
生沖突，導致風管需在安裝現場手工修改，破壞已
加工好風管的密封性，做風管加工計劃未合理考慮
每節風管長度、風管截面周長和鍍鋅鋼板板材尺
寸，導致加工好的風管拼接縫過多，增加漏風點。
２． ２　風管加工制作不規范
主要體現在風管下料不合理，剪切工作疏忽，
造成風管連接縫增大，導致風管漏風，板材厚度不
均勻，平面平整度不好，咬口方式選擇不對，風管與
法蘭連接鉚釘孔與鉚釘不匹配，鉚釘間距不合理，
風管與法蘭連接翻邊過小，制作好的風管拼接縫處
沒有打膠，風管法蘭不平整等。
２． ３　風管運輸過程成品保護意識差
由于風管采用工廠化預制，制作好后需運輸至
施工現場安裝，在裝車過程中未能按風管尺寸大小
合理安排，以及在裝卸車過程中未能做到輕拿輕
放，成品保護意識差，造成風管變形，導致風管安裝
后嚴密性不好。
２． ４　支吊架選擇不當
支吊架選擇不當主要包括橫擔規格不符合要
求，導致橫擔撓度變形大，使風管變形，產生漏風
點，另外由于橫擔間距設置不合理，橫擔間距過大，
使兩橫擔之間風管長度過大，產生豎向變形，破壞
兩節風管連接處嚴密性，產生漏風，還有由于支吊
架設置位置有偏差，使安裝后風管產生扭曲，造成
風管變形，導致漏風。
２． ５　風管安裝不符合要求
風管安裝不符合要求主要是２ 節風管連接密封
膠條連接不緊密，搭接有縫隙，角鋼法蘭風管螺栓
未緊固，以及未放置螺栓墊片，共板法蘭風管彈簧
夾未夾緊和彈簧夾使用數量和間距不合理。
３　保證風管嚴密性措施
為保證風管安裝后嚴密性符合要求，需要在通
風與空調系統風管施工中各環節加以控制，采取有
效措施以保證安裝后的風管嚴密性符合要求。
３． １　深化設計階段嚴密性控制措施
３． １． １　核心筒兩側小曲率弧形風管
由于核心筒呈小曲率弧形走向，為節省吊頂內
空間，使風管美觀，觀感效果好，需要使風管走向與
核心筒走向保持一致，這樣就需要對核心筒兩側的
小曲率弧形風管進行施工圖深化設計。核心筒兩
側的弧形風管，曲率較小，風管長３５ｍ，弧度為２０°，
圓弧半徑為１０３ｍ，使用常規每節風管做成弧形加工
難度大，浪費材料和人工。為使風管加工方便，節
省材料和人工，需對風管加工方案進行改進，把矩
形直管段做成梯形直管段，加工成每節有２ 個面為
長方形，２ 個面為梯形的風管，然后利用梯形長短邊
之差拼接成弧形風管系統。風管寬度越大，長短邊
之差越大。每節風管制作的關鍵是計算出長短邊
之差，計算原理如圖２ 所示。
圖２　弧形風管弦長示意
Ｆｉｇ． ２?。樱簦颍椋睿?ｌｅｎｇｔｈ ｏｆ ｃｕｒｖｅｄ ｄｕｃｔ
由圖２ 所示，根據勾股定理計算長短邊弦長之
差為：
ｂ ＝ ２Ｈｔａｎ θ
２ （１）
式中：ｂ 為梯形直管段長短邊之差；Ｈ 為風管寬度；θ
為每節風管弧度。由式（１）計算每節風管偏差如表
１ 所示。梯形直管段加工計劃如圖３ 所示。
表１　梯形風管長短邊尺寸及允許偏差
Ｔａｂｌｅ １?。粒欤欤铮鳎幔猓欤?ｄｅｖｉａｔｉｏｎ ｏｆ ｓｉｄｅｓ ｏｆ ｔｒａｐｅｚｏｉｄａｌ ｄｕｃｔ
ｍｍ
風管尺寸長邊短邊長短邊差值允許偏差值
８００ ×４５０ ２ ０００ １ ９８５ １５ ２
８００ ×４００ ２ ０００ １ ９８５ １５ ２
６３０ ×３２０ ２ ０００ １ ９８８ １２ ２
６３０ ×２５０ ２ ０００ １ ９８８ １２ ２
５００ ×２５０ ２ ０００ １ ９９１ ９ １
４００ ×２００ ２ ０００ １ ９９３ ７ １
圖３　風管加工大樣
Ｆｉｇ． ３?。校颍铮悖澹螅螅椋睿?ｏｆ ａｉｒ ｄｕｃｔ
這樣經深化設計后的風管運輸?shù)浆F(xiàn)場可以直接安
裝，不需要二次加工，避免風管漏風，保證風管制作
質量。
３． １． ２?。茫?部位共板法蘭風管深化設計
共板法蘭風管具有密封嚴、質量好、質量輕、省
材料等優點［１］ ，而且Ｃ１ 部位風管布置橫平豎直，呈
對稱分布，所以選擇在Ｃ１ 部位使用共板法蘭風管。
共板法蘭風管深化設計對于風管的嚴密性主要考
慮減少風管的拼接縫，綜合考慮鍍鋅鋼板板材規格
２０１４ Ｎｏ． ６ 孟憲軍等：人民日報報刊社綜合業務樓風管嚴密性控制技術 　７３
尺寸，因采用卷板材料，板材寬度為１ ２５０ｍｍ，當風
管周長超過１ ２４０ｍｍ 時，考慮共板法蘭長度，每節
風管計劃長度為１ １６０ｍｍ，這樣每節風管只有１ 條
拼接縫，可以有效保證風管成品嚴密性，當風管周
長＜１ ２４０ｍｍ 時，每節風管可做成２ ０００ｍｍ 長，保
證風管嚴密性和強度。
３． １． ３　豎向通風管道深化設計
本工程豎向風管主要在結構外框３ 榀格構柱封
閉豎井內，因工程豎向結構自下而上呈弧形分布，
先向外擴，再向里收，最后在屋頂合龍，所以風管安
裝在相鄰層間有偏差，這樣在作風管計劃時要考慮
結構豎向弧度，以保證風管走向與結構保持一致，
計劃每層由２ 節直管中間加１ 節來回彎風管組成，
這樣要充分考慮每節風管長度，以保證在直管段長
度滿足開風口尺寸，盡可能減少拼接縫，還要考慮
每層風管支架卡在風管法蘭上，起支撐和固定風管
作用，為了增加法蘭強度，保證風管嚴密性，采用角
鋼法蘭風管。
３． ２　風管制作階段嚴密性控制措施
３． ２． １　鍍鋅鋼板板材要求
風管制作階段保證風管嚴密性首先要使用合
格板材，鍍鋅鋼板表面應平整光滑，厚度均勻，不得
有裂紋結疤等缺陷，其材質符合現行國家標準《連
續熱鍍鋅薄鋼板及鋼帶》ＧＢ２５１８—２００４ 的規定。
根據風管尺寸不同，選擇不同厚度板材（見表２）［２］ 。
表２　鋼板風管管材厚度
Ｔａｂｌｅ ２?。裕瑁椋悖耄睿澹螅?ｏｆ ａｉｒ ｄｕｃｔｓ ｍｍ
類別圓形風管
矩形風管
中、低壓
系統
高壓系統
除塵系
統風管
Ｄ（ｂ）≤３２０ ０． ５ ０． ５ ０． ７５ １． ５
３２０ ＜ Ｄ（ｂ）≤４５０ ０． ６ ０． ６ ０． ７５ １． ５
４５０ ＜ Ｄ（ｂ）≤６３０ ０． ７５ ０． ６ ０． ７５ ２． ０
６３０ ＜ Ｄ（ｂ）≤１ ０００ ０． ７５ ０． ７５ １． ０ ２． ０
１ ０００ ＜ Ｄ（ｂ）≤１ ２５０ １． ０ １． ０ １． ０ ２． ０
１ ２５０ ＜ Ｄ（ｂ）≤２ ０００ １． ２ １． ０ １． ２ 按設計
２ ０００ ＜ Ｄ（ｂ）≤４ ０００ 按設計１． ２ 按設計按設計
　注：Ｄ 表示風管直徑；ｂ 表示長邊尺寸
３． ２． ２　風管制作
應根據大樣圖對風管下料，并預留足夠長度的
咬口尺寸，咬口形式主要有單咬口、轉角咬口和聯
合角咬口（見圖４）。
風管采用機械化加工制作，這樣能提高效率和
風管尺寸精確度，風管組裝完畢要在拼接縫和四角
處涂抹密封膠，以保證風管嚴密性。角鋼法蘭風管
在風管與法蘭組裝時要保證鐵鉚釘規格符合要求，
鐵鉚釘間距宜為１００ ～１２０ｍｍ，鉚接應牢固，無脫鉚
圖４　風管咬口形式
Ｆｉｇ． ４?。裕瑁?ｂｉｔｅ ｆｏｒｍｓ ｏｆ ａｉｒ ｄｕｃｔ
和漏鉚，風管的翻邊應平整，緊貼法蘭，寬度均勻，
翻邊高度應為６ ～ ９ｍｍ，保證風管的嚴密性［３］ 。共
板法蘭風管制作要保證法蘭高度，彈簧夾的材質應
與風管板材相同，具有相應的彈性強度，形狀和規
格應與薄鋼板法蘭匹配，厚度≥１． ０ｍｍ，長度宜為
１３０ ～１５０ｍｍ［４］ 。
３． ３　風管運輸嚴密性控制措施
因本工程風管采用工廠化預制，風管運輸過程
中的成品保護對保證風管嚴密性起重要作用。在
裝車時要有專門管理人員進行指揮，增強勞務人員
的成品保護意識，做到輕拿輕放，嚴禁風管磕碰和
拋摔，裝車時使風管豎直放置，盡量做到大管套小
管，避免風管擠壓碰撞，產生形變。
３． ４　支吊架保證措施
風管支、吊架以及相關輔材和配件材料應滿足
荷載要求。橫擔型鋼選擇要經過撓度校驗計算，以
免橫擔規格選擇過小，造成橫擔撓度大，使風管產
生形變，出現漏風現象。
另外橫擔設置間距也要經過荷載計算，防止橫
擔間距過大導致風管豎向形變，使風管２ 節接口處
出現漏風。水平吊裝風管長度超過２０ｍ 系統應設
置≥１ 個防止風管擺動的固定支架。吊架撓度校驗
如下［５］ ，吊架撓度校驗計算公式為：
ｙ ＝ （ｐ － ｐ１）ａ（３Ｌ２ － ４ａ２） ＋ （ｐ１ ＋ ｐｚ）Ｌ３
４８ＥＩ （２）
式中：ｙ 為吊架撓度；ｐ 為風管、保溫及附件總重；ｐ１
為保溫材料及附件質量；ａ 為吊架與風管壁間距；Ｌ
為吊架有效長度；Ｅ 為剛度系數；Ｉ 為轉動慣量；ｐｚ為
吊架自重。
吊架的安裝定位要準確，避免因吊架安裝定位
不準確而使風管扭曲變形，導致漏風現象。
３． ５　風管安裝嚴密性控制措施
風管嚴密性在前面工序有保障的前提下，風管
安裝對風管嚴密性起決定性作用。風管安裝前應
對風管位置、標高、走向進行技術復核，符合設計要
求。風管安裝偏差應符合要求，明裝水平風管水平
　７４ 施工技術 第４３ 卷
度偏差≤２ｍｍ／ ｍ，總偏差≤１８ｍｍ，暗裝風管位置應
正確，不得出現明顯偏差。風管安裝前在安裝現場
進行預拼裝，根據要求設置橫擔位置，再根據橫擔
位置用線墜在吊頂找吊桿打眼位置，使風管走向準
確，安裝無偏差，保證風管安裝后無扭曲現象，連接
風管時兩節風管之間要放置密封膠條，密封膠條要
有一定的防火性能，密封膠條放置要保持平整、緊
密、飽滿，不得出現搭接縫隙。法蘭墊料厚度為３ ～
５ｍｍ， 法蘭墊料采用對接接口和階梯形接口
（見圖５）。
圖５　法蘭墊料接頭示意
Ｆｉｇ． ５　Ｆｌａｎｇｅ ｊｏｉｎｔ
角鋼法蘭連接時，接口應對齊，法蘭墊料應連
續且不應變形，并在中間位置。螺栓應與風管材質
相對應，緊固螺栓應用力均勻且螺母應在同側。共
板法蘭風管四角處的角件與法蘭四角接口應牢固，
不得有松動。法蘭四角連接處、風管鐵皮拼接縫內
外面均需涂抹密封膠，防止接縫處漏風。法蘭端面
粘貼密封膠條，在法蘭四角螺栓緊固后，方可安裝
彈簧夾，彈簧夾應保持一定強度，不得松動，兩彈簧
夾間距要小于１５０ｍｍ，彈簧夾應均勻分布，最外端
的彈簧夾距風管邊緣應＜１００ｍｍ。
４　風管嚴密性檢查驗收
４． １　漏光檢測
本工程漏光檢測采用１００Ｗ 手持照明燈，檢測
在夜間黑暗環境中，照明燈置于風管內側。檢測光
源應在風管內部緩慢移動，另一側進行觀察，并做
好相應記錄［６］ 。經檢測風管漏光檢測符合相關規
范要求。
４． ２　漏風量檢測
把測試風管段封閉起來，使用風管漏風測試儀
進行測試。首先將風管測試段和測試的風機送風
軟管連接起來，再把測試儀上的壓力計與風管測試
段引出一條小軟管相連，然后啟動測試儀的風機，
使無級調整風機的轉速由慢至快，風管測試段的壓
力也隨之升高， 當壓力升高至測試所需的壓力
５００Ｐａ 時，使之穩定。這時測試段的漏風量等于風
機的補充風量，在測試儀的壓力計上直接顯示負壓
讀數。
測試段漏風量計算公式為：
Ｑ ＝ ＦａＰρ （３）
式中：Ｑ 為測試段漏風量；Ｆ 為風機送風管的截面面
積；ａ 為流量系數，?。埃?９７５；Ｐ 為傾斜壓力計顯示的
負壓；ρ 為空氣密度，?。保?２９３ｋｇ／ ｍ３。
根據測試段風管的面積，計算單位面積漏風
量，計算結果完全滿足《通風與空調工程施工質量
驗收規范》ＧＢ５０２４３—２００２ 關于漏風量的要求。
５　結語
本文結合人民日報社報刊綜合業務樓工程對
鍍鋅鋼板風管從施工圖深化設計、制作、運輸、安裝
等各環節影響鍍鋅鋼板風管嚴密性的原因進行分
析，并制定相應的解決措施，通過實踐驗證，相應控
制措施取得較好效果，風管嚴密性滿足相關規范規
定，提高了工程的施工質量，為以后類似工程的通
風與空調系統施工提供借鑒和指導。
參考文獻：
［ １ ］　孫廣鑄． 金屬風管無法蘭連接［Ｊ］． 內蒙古科技與經濟，２００６
（５）：１１１?１１３．
［ ２ ］　上海市安裝工程有限公司． ＧＢ５０２４３—２００２ 通風與空調工程
施工質量驗收規范［Ｓ］． 北京：中國計劃出版社，２００２．
［ ３ ］　林文華，李華林． 薄鋼板風管保溫中常出現的問題［Ｊ］． 山西
建筑，２００４，３０（５）：７６?７７．
［ ４ ］　中國建筑科學研究院． ＧＢ５０７３８—２０１１ 通風與空調工程施工
規范［Ｓ］． 北京：中國建筑工業出版社，２０１２．
［ ５ ］　中國安裝協會． ＪＧＪ１４１—２００４ 通風管道技術規程［Ｓ］． 北京：
中國建筑工業出版社，２００４．
［ ６ ］　李毅． 淺談金屬風管的制作技術［Ｊ］． 科技與企業，２０１１（８）：
４７ ?４８．
??????????????????????????????????????????
（上接第３２ 頁）
埋設要求，監測方法、頻率、精度要求等內容，同時
對觀測數據處理進行了相應描述。通過有效的監
測方案保證了基坑邊坡、周邊建筑物和道路、管線
始終處于安全受控狀態。
參考文獻：
［ １ ］　韋林翔． 某深基坑支護設計與施工［Ｊ］． 科技創新導報，
２０１０（６）：７５．
［ ２ ］?。牵拢担埃矗梗贰玻埃埃?建筑基坑工程監測技術規范［Ｓ］． 北京：中國
計劃出版社，２００９．
［ ３ ］　王朔，王永哲． 深基坑工程安全監測方案設計［Ｊ］． 中小企業
管理與科技（下旬刊）， ２００９（８）：１４８?１４９．
［ ４ ］　吳泳川，陳琦． 深基坑工程中現場監測的回顧與展望［Ｊ］． 天
津城市建設學院學報，２００１（２）： ８８?９０，１０８．
［ ５ ］　張建春，張建成，郭昭，等． 深基坑開挖工程監測實錄［Ｊ］． 巖
土工程師，１９９８，１０（４）： ３１?３７．
［ ６ ］　陳輝． 簡析深基坑監測方案［Ｊ］． 施工技術，２００９，３８（Ｓ１）：
２２６?２２８．
［ ７ ］　劉艷． 深基坑監測技術及進展［Ｊ］． 山西建筑， ２００７， ３３
（３２）：１１７?１１８．

網友評論 more

建筑安全論文最新內容

12-15
