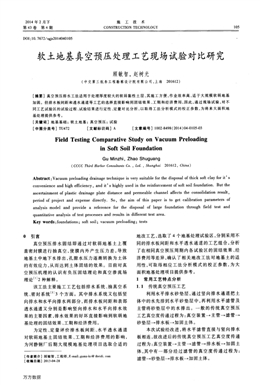

2014年2月下
第43卷第4期
施工技術
CONSTRUCTION TECHNOLOGY 105
DOI：10．7672／s百s2014040105
軟土地基真空預壓處理工藝現場試驗對比研究
顧敏智，趙樹光
(中交第三航務工程勘察設計院有限公司，上海201612)
[摘要】真空預壓排水工法適用于處理厚度較大的軟弱黏性土層，其施工方便，作業效率高，適于大規模軟弱地基
加固。但排水板間距和透水通道等工藝的選擇直接影響到固結效果、工期和經濟費用，因此，通過現場試驗，對不
同工藝試驗區的試驗過程、試驗結果進行定性、定量對比分析，以取得工法分析模式的校正參數，為將來大面積地
基處理提供參考。
[關鍵詞】地基基礎；軟土地基；真空預壓；試驗
[中圖分類號]Tu472 [文獻標識碼]A [文章編號]1002—8498(2014)04_0105．03
Field Testing ComparatiVe Study on Vacuum Preloading
in Soft Soil Foundation
Gu Minzhi，Zhao Shuguang
(CCCC 7h打。d日Ⅱr60r Go，醛uf￡口n如Co．，￡td．，．s^ong矗oi 201612，C危inn)
Abstract：Vacuum preloading drainage technique is very suitable fbr the disposal of thick soft clay for it’s
convenience and high efficiency，and it’s highly used in the reinforcement of soft soil foundation． But the
ascertainment of plastic drainage plate distance and pe珊eable channel afkcts the consolidation result，
period of project and expense djrecⅡy． So， the aim of this paper is to get calibration parameters of
analysis model and provide a refbrence fbr the disposal of large fbundation through field test and
quantitative analysis of test processes and results in diffbrent test area．
Key words：foundations；soft soil；vacuum preloading；tests
0 引言
真空預壓排水固結即通過對軟弱地基土上覆
蓋密封膜進行抽真空，使膜內外產生壓力差，導致
地基土中地下水排出，孔隙水壓力逐漸轉換為土體
的有效應力，從而達到土體固結的效果。目前對真
空預壓機理的認識有負壓固結理論和真空滲流場
理論¨。2種解釋。
該工法主要施工工藝包括排水系統、抽真空系
統、密封系統舊1 3個方面。其中排水系統又包括豎
向排水和水平向排水兩部分，而排水板間距和表部
透水通道又分別是影響豎向排水和水平向排水效
果的主要因素，排水效果的好壞直接影響到軟弱地
基處理的固結效果、工期和經濟費用。
為定性、定量評價排水板間距、水平透水通道
對軟弱地基土固結效果、工期和經濟費用的影響，
為河靜鋼廠后期大規模地基處理項目選取合適的
[作者簡介]顧敏智，工程師，E-mail：gumz-kc@theidi．com
[收稿日期]2013_04·28
地改工藝，選取了4個地基處理試驗區，分別采用不
同的排水板間距和水平透水通道的工藝組合，分析
了在相同真空預壓周期內各試驗區的固結效果、經
濟費用等差異，確認了相關地改工法對地基土的適
用性，可取得相應工法分析模式的校正參數，為大
面積地基處理項目提供參考。
1常用工藝特點分析
1．1傳統真空預壓工藝
利用水平排水砂墊層，通過豎向排水通道把土
體中的水先排到水平砂墊層中，再利用水平濾管及
主管將砂墊層中的水排出。一般的傳統真空預壓
工藝真空度傳遞過程為：真空裝置一主管一濾管一
砂墊層一排水板一加固土體。
本次試驗經改進，將水平濾管直接與豎向排水
板相連，故改進后的傳統真空預壓工藝真空度傳遞
過程為：真空裝置一主管一濾管葉排水板一加固土
體，其中有一部分經過濾管的真空度傳遞過程為：
濾管一砂墊層一排水板一加固土體。
萬方數據
106 施工技術第43卷
1．2直排法真空預壓工藝¨。
該工法取消了水平排水砂墊層，把土體中的豎
向排水通道與水平排水通道直接相連，使真空度更
直接地傳人塑料排水板內，以獲得較高的真空度并
降低成本。土體中的水直接經豎向排水通道排到
水平排水通道。該工藝真空度傳遞過程為：真空裝
置一主管一濾管一排水板一加固土體。
由于該工藝節約了水平砂墊層費用，充分利用
了真空度，目前不少地基處理項目中傳統真空預壓
工藝已逐漸被直排法真空預壓工藝取代，一些相關
文獻也通過工程案例論證了該工藝的先進性14?。
1．3水平排水帶真空預壓工藝
水平排水帶工藝類似于一般的直排法工藝，差
別在于將一般直排法工藝中用于水平排水通道的
排水管換成水平排水帶。該工藝真空度傳遞過程
為：真空裝置一主管一排水帶一排水板一加固土體。
2 工程概況
2．1 場地概況
本次試驗區位于越南中北部河靜省奇英縣東
部15～20km的三面環山、一面臨海的海灘平原，地
面標高為一0．500～1．000m。根據前期勘察資料，
場地主要土層分布及性質如表l所示。
表1試驗區主要土層分布及性質
Table l The distribution and properties of test area Iayer
根據表1資料，試驗區發育有厚度較大的軟弱
土層，適于運用真空預壓工法進行地基加固處理。
2．2施工工藝及其參數
根據相關規范要求，真空預壓荷載設計值不宜
小于85kPa；當加固區土層條件復雜時，真空預壓荷
載設計值不宜小于80kPa。水平排水墊層中應設置
排水濾管，濾管橫向間距宜為6—7m，縱向間距宜為
30～40m。塑料排水板間距宜為O．7～1．3m，對高
靈敏度黏性土宜取大值。
試驗小組通過對真空預壓加固工藝參數的總
結以及類似的地基處理經驗，確定本次真空預壓排
水工法(VC)試驗處理面積2．0hm2(1hm2=104m2)，
4個試驗區面積均為5 000m2，塑料排水板深約
13．5m。各試驗區施工工藝如下：真空預壓排水l
區(VC-1區)選用直排法真空預壓工藝，塑料排水
板7 815根，間距0．8m，其中砂墊層：50cm(寬)×
50cm(厚)(濾管位置鋪設)；真空預壓排水2區
(VC．2區)和3區(Vc一3區)均采用傳統真空預壓
工藝，砂墊層均為100cm厚，其中2區塑料排水板
5 000根，間距1．0m，3區塑料排水板7 815根，間距
O．8m；真空預壓排水4區(VC4區)采用水平排水
帶真空預壓工藝，塑料排水板7 815根，間距0．8m，
水平排水帶。
3效果對比
在上述4個試驗區施工均達到設計要求后，于
2012年6月1日同時對各試驗區進行加載，其中
VC．1～Vc．3區于6月lo日均達到荷載設計值
80kPa，VC_4區因密封膜漏氣現象頻繁導致該試驗
區真空度較不穩定，一般保持在50～70kPa。在滿
足設計卸載條件后，各試驗區均于10月1日進行
卸載。
3．1沉降量對比
根據排水板打設過程及真空預壓抽氣過程中
對各試驗區沉降標的沉降觀測，各區平均總沉降量
統計如表2所示。
表2試驗區沉降量統計
Table 2 The settlement statistics of test area
根據沉降量資料統計，各試驗區真空抽氣122d
后，各區的平均總沉降量大小關系為：VC-3>Vc．2
>VC．1>VC4。其中，VC4區沉降量最小，表明水
平排水帶工藝相對于其他3種工藝固結沉降效果
最差。
3．2 固結度推算結果對比
根據《真空預壓加固軟土地基技術規程》
JTSl47—2—2009，采用經驗雙曲線法，根據各試驗
區沉降記錄曲線推算得到卸載后Vc一1～Vc．4區地
基土平均應變固結度分別為：90．2％，90．8％，
92．0％和59．4％。
根據各試驗區地基土平均應變固結度推算結
果，Vc．1，Vc-2，Vc一3區卸載前土體的平均應變固
結度關系為：VC．3>Vc．2>Vc一1，且均>90％，能滿
足一般地改設計要求；Vc4區卸載前地基土平均固
結度僅為59．4％，工后通過對Vc4區水平排水帶
工藝的分析及對現場施工材料的檢查，發現工后水
平排水帶中多處被砂土堵塞，經分析是由于在抽氣
排水過程中，水中的砂土由豎向排水通道進入水平
排水帶后，滯留在排水帶中，慢慢累積后導致排水
帶堵塞，影響真空度的傳遞和排水固結。
萬方數據
顧敏智等：軟土地基真空預壓處理工藝現場試驗對比研究107
3．3土層力學性質對比
各試驗區真空預壓加固后主要軟弱地基土Ⅱ
深灰色淤泥層主要力學指標統計如表3所示。
表3加固后軟土層主要力學指標統計
Table 3 The statistics of soft soiI main
mechanical indexes after strengthening
根據表3各試驗區軟弱土層力學指標統計結
果，加固后4個試驗區主要加固軟弱地基土層Ⅱ深
灰色淤泥層的強度關系為：VC．3>VC．2>VC-l>
VC-4。
上文沉降量、應變固結度、地基土力學指標對
比結論均表明試驗區在6月1日一10月1日相同
真空預壓加載期間，VC．3，VC-2(即傳統真空預壓工
藝)固結效果優于VC．1，VC_4(直排法真空預壓工
藝、水平排水帶真空預壓工藝)。
3．4效果差異原因分析
基于一般的直排法真空預壓工藝可以使土體
獲得較高的真空度，達到較好的固結效果，但本次
各試驗區地基處理結果與以往一些觀點存在一定
差異，本次試驗結果表明傳統真空預壓工藝試驗區
(Vc．2，Vc-3)固結效果優于直排法真空預壓工藝試
驗區(VC-1，VC4)，分析原因如下。
1)傳統真空預壓工藝試驗區較直排法真空預
壓工藝增加100cm砂墊層，在打設排水板期間及真
空預壓期間均作為堆載預壓荷載，在真空預壓期間
又作為良好的水平排水通道。
2)本次傳統真空預壓工藝中將水平濾管直接
與排水板連接，減少了真空度在砂墊層的損失。
3)直排法真空預壓工藝中密封膜及土工布直
接與地面接觸，地表雜物容易破壞密封膜，本次試
驗過程中Vc．1，Vc-4區漏氣現象較頻繁。
4)水平排水帶工藝本身存在一定弊端，Vc-4
區水平排水帶工藝在抽氣排水過程中，砂土進入水
平排水帶導致其堵塞，嚴重影響排水固結效果。
3．5工藝選取
根據各試驗區監測、檢測資料綜合分析，本次
試驗區Vc，2，Vc．3區砂墊層傳統真空預壓工藝較
一般直排法、水平排水帶工藝有一定優勢，能達到
較好的固結效果，并通過工后固結度及地基土力學
性質的比較，VC-3區(垂直排水帶間距0．8m)地改
成效較VC．2區(垂直排水帶間距1．0m)略微明顯。
綜上所述，基于本次試驗結果，考慮傳統真空
預壓工藝(即砂墊層工藝)作為河靜鋼廠后期軟弱
黏性土層地基加固項目的首選，最終大面積施工可
根據場地使用功能要求(施工工期、沉降、承載力
等)選用不同的傳統真空預壓工藝參數。
4 結語
1)一般直排法真空預壓工藝及水平排水帶真
空預壓工藝對地基處理區原地表面的平整度及整
潔度有一定要求，鋪設密封膜及土工布前需對地基
處理區地表進行。
2)根據國內以往一些地基處理施工經驗及本
次VC_4試驗區地基處理效果，均表明水平排水帶
工法存在一定弊端，抽氣排水過程中砂土容易進入
排水帶，造成水平排水板的堵塞，影響真空度的傳
遞及排水固結效果。
3)傳統真空預壓工藝有一定的優勢，砂墊層即
作為良好的水平排水通道又增加了相應的堆載預
壓荷載，本次試驗利用改進后的傳統真空預壓工藝
將水平濾管直接與豎向排水板連接，減少了真空度
傳遞過程的損失。
4)本次試驗結果表明從固結效果、施工工期方
面比較，傳統真空預壓工藝優于直排法真空預壓工
藝，另考慮到后續大規模軟弱地基處理區附近有大
量可用于作為砂墊層的砂源，故從材料配備、費用
方面比較，傳統真空預壓工藝也有其一定優勢，故
推薦傳統真空預壓工藝作為本次試驗區后續地基
處理項目施工工藝的首選。
5)建議在進行較大面積地基處理項目前，首
先選取具有代表性區域進行地基處理試驗，根據
試驗結果從固結效果、材料配備、施工工期、費用
等方面綜合考慮選取適合該區域的地基處理施工
工藝。
參考文獻：
[1] 李時亮．真空預壓加固軟弱地基作用機理分析[J]．巖土力
學，2008，29(2)：479．482．
[2] 段冰，朱建才，李文兵．真空預壓施工關鍵工藝研究[J]．低溫
建筑技術，2004(5)：55—56．
[3] 譚再坤，王東芳．真空預壓軟基加固新工藝應用探討[J]．港
工技術，2009(S1)：105．108．
[4] 夏玉斌，陳健，陳允進．直排式真空預壓軟基加固效果及經濟
性分析[J]．水運工程，20ll(9)：224-229．
[5] 黃瑞，夏玉斌，黃旺祥．大鏟灣港區一期試驗區直排式真空預
壓法[J]．水運工程，2009(5)：127-132．
[6] 夏玉斌，陳允進．直排式真空預壓法軟土地基加固試驗與研
究[J]．中國土木工程學會港口工程分會技術交流文集．北
京．2009．
