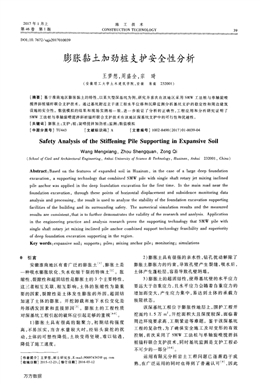

2017年1月上施工技術
=第=4=6=卷==第==1=期===================C=ON=S=T=RU=C=T=I=ON==T=EC=H=N=O：LOG=Y 39
DOI：10．7672／s自s2叫7010039
膨脹黏土加勁樁支護安全性分析
王夢想，周盛全，宗琦
(安徽理工大學土木建筑學院，安徽淮南232001>
[摘要]基于淮南地區膨脹黏土的特性，以某大型深基坑為例，研究并首次在該地區采用SMW工法樁與單軸旋噴
攪拌斜樁錨桿聯合支護技術。通過基坑附近主干道工程水平位移和沉降監測分析基坑支護的穩定性和周邊建筑
設施的安全性。數值模擬的結果和現場實測相一致，進一步驗證了分析的正確性，工程應用和分祈研究證明了
SMW工法樁與單軸旋噴攪拌斜樁錨桿聯合支護技術在該地區深基坑支護中的可行性和優越性。
[關鍵詞]膨脹土；支護；樁；旋噴攪拌加勁樁；監測；數值模擬
[中圖分類號]TU443 [文獻標識碼]A [文章編號]1002—8498(2017)叭一0039．04
Safety Analysis of the Stiffening Pile Supporting in Expansive Soil
Wang Mengxiang，Zhou Shengquan，Zong Qi
(School of Civil and Architectural Engineering，Anhui University∥Science＆Technology，Huainan，Aahui 232001，China)
Abstract：Based on the features of expanded soil in Huainan，in the ease of a large deep foundation
excavation，a supporting technology that combined SMW pile with single shaft rotary jet mixing inclined
pile anchor was applied in the deep foundation excavation for the first time．In the main road near the
foundation excavation，through these points of horizontal displacement and subsidence monitoring data
analysis and processing，the result is used to analyze the stability of the foundation excavation supporting
facilities of the building and its surrounding safety．The numerical simulation results and the measured
results are consistent，that is to further demonstrates the validity of the research and analysis．Application
in the engineering practice and analysis research prove the supporting technology that SMW pile with
single shaft rotary jet mixing inclined pile anchor combined suppoa technology feasibility and superiority
of deep foundation excavation supporting in the region．
Key words：expansive soil；supports；piles；mixing anchor pile；monitoring；simulations
0 引言
安徽淮南地區有著廣泛的膨脹土‘1。，膨脹土是
～種吸水膨脹軟化、失水收縮干裂的特殊土舊一。脹
縮性、裂隙性和超固結性是膨脹土的3個主要特性，
這三者相互關聯、相互影響，土體的脹縮性為最重
要的因素，裂隙性是土體發生膨脹的外因，超固結
加速了土體的膨脹。開挖卸載和地下水位變化是
外部誘發因素和直接原因”J。膨脹土的工程性質
對深基坑工程引起的破壞應引起足夠的重視。4。o。
1)膨脹土具有很高的黏聚力，初期結構強度
高，不易壓實，當含水量較大時，經鉆頭旋挖的擾
動，土體的可塑性降低，土塊變得堅硬，難以鉆透，
降低了施工速度。
[作者簡介]王夢想，碩士研究生，E-mail：906974343@qq corn
【收稿日期]2015-12-23；[修訂日期]2016-03—12
2)膨脹土具有很強的親水性，鉆孑L擾動解除了
膨脹土膨脹力的約束，導致孔壁產生裂縫，吸水后，
土體產生蓬松層，容易導致孔壁坍塌。
3)膨脹土的超固結性，使得基坑壁的水平應力
要遠大于自重應力，且水平應力會隨著自重應力的
增加而變大，產生應力集中，易達到土體的承載力
極限狀態。
該深基坑工程位于膨脹性地層上，圍護工程開
挖面約1．5萬m2，開挖面積大且深度較深，面臨著
周邊環境要求高、工期緊迫等難題。鑒于該深基坑
工程的復雜性，為了確保安全施工及對變形的有效
控制，首次采用了SMW工法樁與單軸旋噴攪拌斜
樁錨桿聯合支護技術，同時基坑監測是支護工程必
不可少的一部分∞?。
運用有限元分析巖土工程問題已逐漸趨于成
熟，在廣泛運用的同時也得到了普遍認可”1，因此
萬方數據
施工技術第46卷
運用有限元法分析SMW工法樁與單軸旋噴攪拌
斜樁錨桿聯合支護對深基坑的穩定性和基坑周邊
變形的影響，結合現場監測數據對比分析，驗證該
工程地質條件下有限元分析結果的可靠性，得出
影響膨脹土基坑安全的主要因素，并提出相關安
全施工技術措施。為SMW工法樁與單軸旋噴攪
拌斜樁錨桿聯合支護在膨脹土基礎工程中推廣，
提供一定的理論基礎和工程經驗，具有較強的指
導意義。
1 工程概況
該擬建場地原為3～5層低層建筑，現擬建1棟
11層辦公樓和4層商業，下設整體3層地下室，地
下室底板埋深約為±0．000以下14．50m，基坑北側
為建筑物(包括高層建筑)，基坑?xùn)|側、南側為交通
主干道，西側為建筑施工臨時道路，基坑南北寬近
60m，東西長近200m，開挖深度為16．15m。
基坑南側邊緣距人行道10．-Om，支護形式為放
坡+加勁樁支護。加勁樁為SMW工法樁與單軸旋
噴攪拌斜樁錨桿聯合支護技術。
假定地面超載為20kN／m，設置樁間距6650mm
@1 800mm，型鋼為500mm×300mm×11mm×
18mm，設置有4道錨索支撐，基坑支護方案如圖1
所示，錨樁參數如表1所示。
；。1降世書
圖1基坑支護方案
Fig．1 Foundation excavation supporting scheme
表1錨樁參數
Table 1 Anchor pile parameters
2有限元分析
2．1開挖工況
在有限元分析過程中，由于考慮膨脹土的特性，
膨脹土層參數同時除以折減系數K，先將折減系數K
取的小一些，以保證開始時是一個近彈性問題，然后
不斷增加折減系數，使得基坑邊坡達到土體臨界狀
態¨0|，該膨脹土層折減系數為K=1．25時基坑邊坡
達到土體臨界狀態，然后采用牛頓一拉普拉斯方程進
行有限元分析。工程中為了便于網格劃分和數值計
算，綜合分析勘察資料，對模型進行了適當簡化?；?
坑南側支護段(3—3剖面)，地層由上往下依次為：①
填土、③膨脹黏土、④殘積黏土、⑤粉砂質泥巖、⑥泥
質粉砂巖中風化層，勘察最大土層厚度約12．00m。
各土層物理力學參數如表2所示。
表2地層參數
Table 2 Formation parameters
有限元施工工況如下：①工況l 基坑放坡開
挖至5．Om，施工SMW工法樁和錨索安置；②工況2
張拉第1排錨索；③工況3 基坑豎直開挖至
8．Om和錨索安置；④工況4 張拉第2排錨索；
⑤工況5 基坑豎直開挖至10．5m和錨索安置；
⑥工況6張拉第3排錨索；⑦工況7基坑豎直開
挖至13．Om和錨索安置；⑧工況8 張拉第4排錨
索；⑨工況9基坑豎直開挖至坑底。
2．2整體變形計算結果
根據勘測數據和設計參數建立有限元模型如
圖2所示。根據各節點的位移，計算出基坑周邊相
對變形量，最大沉降變形3．03ram，最大水平位移為
18．37mm，分析結果中工況3和4，5和6，7和8變
形數據基本相同，得出基坑在施工過程中周邊變形
評估曲線，如圖3，4所示。
圖2計算模型
Fig．2 Calculation model
萬方數據
2017 No·l 王夢想等：膨脹黏土加勁樁支護安全性分析41
蘭
三
滟
趔
置
斟
0 5 10 15 20 25 30 35 40 45 50
距坑頂距離加
圖3基坑周邊豎向變形曲線
Fig．3 Vertical deformation curves around
foundation excavation
蘭
三
澮
坦
睜
*
-5 0 5 0 15 20 25 30 35 40 45 50
距坑頂距離加
圖4基坑周邊水平位移曲線
Fig．4 Horizontal displacement curves around
foundation excavation
分析可知：在距基坑周邊15m范圍內基坑的變
形量較大，第1排錨索張拉對基坑周邊變形影響較
為顯著，隨著基坑開挖，各個工況下基坑周邊變形
曲線間距變小，周邊變形趨于穩定。
3監測結果及對比分析
3．1監測結果
基坑從東往西采用分層分段開挖，監測點從東
往西依次為DL02，DL06和DL08，道路水平位移監
測結果如圖5所示，道路沉降監測結果如圖6所示，
道路向坑內最大水平位移為58．0mm，最大沉降量
為9．8ram。
沉降和水平位移監測始于2014年1月27日，
其后26d內未進行監測，部分?jǐn)?shù)據缺失，沉降量在監
測過程中波動的幅度比較大。測點DL02，DL06和
廣呻”．／訕
≯
20 40 00 80 100】20】4016018020(／2202-402602-8(
時間／d
a DL02
60
55
50
E
45
毒40
讒35
蛆30
斗25
《20
5
10
5
0
DL08附近基坑段開挖分別始于監測后第5 d、
第55 d和第71 d。通過DL06，DL08監測曲線得出
在未開挖前水平位移存在小幅波動，主要原因是
DL02段土體開挖引起土體應力釋放和膨脹土體吸
水膨脹失水干縮，在邊坡開挖過程中水平位移迅速
向坑內發展，期間水平位移值占收斂值的40％以
上。其后水平位移發展相對緩慢，隨著基坑開挖至
坑底，水平位移漸漸趨于穩定。道路的沉降發展規
律較為類似，但沉降量相對較小。
測點DL06附近支護段由于3月連續的陰雨天
氣和4月中旬的大量降雨，雨水侵蝕導致水平位移
發展迅速，監測曲線斜率偏大?；舆吰禄炷羾?
層出現裂縫并剝離，邊坡土體滑移，導致地下管線
變形過大，部分損壞。針對此情況采取了及時的搶
修：首先施加臨時支撐減小管線受力變形，然后修
筑擋土墻進行管線搶修和邊坡加固，在坡頂坡面鋪
設防水材料。
事故的主要原因分析：①勘察資料中未給出地
下管線的具體位置，放坡開挖邊坡采用噴射混凝土
支護+排水孔，沒有考慮到地下管線在雨季，排水
管道自重增加；②3月連續的陰雨天氣和4月中旬
的大量降雨，基坑頂部沒有設置良好的防滲措施和
排水措施。雨水從邊坡坡頂向坡面滲透，導致坡面
土體軟化；③土體為膨脹性超固結老黏土，設計過
程未對土體參數進行優化；④泄水孔排水不暢，坡
面的水土壓力增大。
在吸取前期經驗的基礎上，后期施工過程中加
大了對雨水的治理和地下水疏導，同時加強了坡面
擋土和樁間擋土，后期開挖過程中道路的變形控制
在允許范圍內。
3．2對比分析
根據監測曲線可以看出，實際的道路變形是豎
向沉降和向坑內移動，最大沉降量為9．8ram，最大
水平位移為56．0mm，這與有限元分析結果相一致。
但在監測過程中監測曲線往往是波動的，對于這種
復雜的波動一定程度E可以從有限元分析結果得
—一m
p
／
20 40 60 80 100120140160180200220240200280
時間，d
b DL06
圖5道路水平位移監測曲線
Fig．5 Road horizontal displacement monitoring curves
時間，d
C DL08
弘匏勰M如M坦0
0
00
如非∞”∞”如”m，0
u』；l，靜掣}《
萬方數據
42 施工技術第46卷
25 50 75】00 125 J50 175 200 225 250
時間／d
a DL02
時間，d
b DL06
圖6道路沉降監測曲線
Fig．6 Road subsidence monitoring curves
到驗證。
3．3基坑安全性判斷及保護措施
膨脹性黏土深基坑，在施工過程中易受水環境
的影響，在施工過程必須采取嚴格的控制措施。根
據《建筑地基基礎設計規范》GB50007--201 1?J，基
坑變形設計控制指標確定坑外基坑最大沉降量和
支護結構最大位移，分別為40．375mm和48．45nlm，
有限元分析結果分別為3．03mm和13．49ram，明顯
小于規范值，表明基坑安全。也可根據基坑安全可
拓方法和熵值法相結合進行基坑評價¨“，通過熵值
的大小，判定監測指標的變化速率，從監測數據可
以得出道路DL02附近，最大水平位移為40．0ram，
最大沉降量為9．8ram，變形速率最大值為
1．5mm／d<3mm／d，滿足規范要求。
由于膨脹性黏土基坑極易受環境的影響且周
邊變形非常復雜，建議采用以下保護措施：①對基
坑及周邊進行詳細勘察，保證勘察資料正確性和完
整性；②設計過程中應優化設計參數，建議對黏土
的黏聚力c值進行適當折減，在地下水位比較高或
容易受雨水侵蝕時建議采用飽和強度；③施工過程
中應特別注重基坑坑頂及周邊土體的防水和排水；
④保護基坑周邊的排水管道，及時疏導；⑤進行及
時有效的監測和信息反饋機制；⑥建立基坑安全巡
查機制，在降雨天建議每隔2h進行一次巡查。
4 結語
1)SMW工法樁與單軸旋噴攪拌斜樁錨桿聯合
支護技術，在淮南膨脹黏土深基坑工程中應用可
行，在工藝上有所創新。
2)有限元分析結果表明，在膨脹黏土中SMW
工法樁與單軸旋噴攪拌斜樁錨桿聯合支護能較好
地控制基坑周邊的變形。
3)有限元分析驗證了現場監測曲線中變形波
動的合理性，通過監測曲線可以看出基坑周邊的變
形在允許范圍內。
參考文獻：
[1] 王國強．安徽省江淮地區膨脹土的工程性質研究f J]．巖土
時聞，d
c DL08
工程學報，1999，21(1)：119—121．
[2] 膨脹土地區建筑技術規范：GB50112—2013[s]．北京：中國
建筑工業出版社，2013．
[3] 陳?。蛎浲林歇M長型深基坑圍護結構受力變形分析[J]．
地下空間與工程學報，2015，1l(2)：440．445．
[4] 黃斌，程展林，徐晗．膨脹土膨脹模型及邊坡工程應用研究
[J]．巖土力學，2014，35(12)：35504555．
[5] 劉洋，王國強，周?。涤陾l件下膨脹土基坑邊坡穩定性分析
[J]．地下空間與工程學報。2005，1(2)：296-299．
[6] 李宇升，喻衛華．深基坑施工對緊鄰地鐵區間隧道結構影響
分析[J]．地下空問與工程學報，2013，9(2)：352．358．
[7] 董文寶．某深基坑監測及變形預測模型研究[D]．武漢：武
漢理工大學，2013．
[8] 趙靜毅．深基坑開挖對周圍環境影響的變形與技術控制研究
[D]．濟南：山東科技大學，201I．
[9] 李磊，段寶福．地鐵車站深基坑工程的監控量測與數值模擬
l J]巖土力學與工程學報，2013，32(S1)：2684-2691．
[10] 程燦宇，羅富榮，戚承志，等．有限元強度折減法計算邊坡穩
定的對比分析[J]．巖土力學，2012，33(11)：3472．3478．
[11] 中國建筑科學院研究院．建筑地基基礎設計規范：
GB50007--2011[S]北京：中國建筑工業出版社，2011．
[12] 魏新江，鄧志秋，魏綱，等．可拓評價方法和熵值法相結合
的基坑安全評價[J]．巖土工程學報，2008(S1)：672．676．
