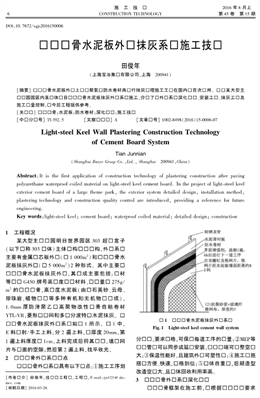

６
施　工　技　術
ＣＯＮＳＴＲＵＣＴＩＯＮ ＴＥＣＨＮＯＬＯＧＹ
２０１６ 年８ 月上
第４５ 卷　第１５ 期
ＤＯＩ：１０?? ７６７２／ ｓｇｊｓ２０１６１５０００６
輕鋼龍骨水泥板外墻抹灰系統施工技術
田俊年
（上海寶冶集團有限公司，上海?。玻埃埃梗矗保?
［摘要］ 輕鋼龍骨水泥板外墻上鋪貼聚氨酯防水卷材再進行抹灰處理施工工藝在國內為首次應用。針對某大型主
題樂園園區內某單體項目輕鋼龍骨水泥板抹灰外墻系統施工，介紹了該外墻系統深化設計、安裝工藝、抹灰工藝及
施工質量控制，為今后工程提供參考。
［關鍵詞］ 輕鋼龍骨；水泥板；防水卷材；深化設計；施工技術
［中圖分類號］ ＴＵ３９２?? ５ ［文獻標識碼］ Ａ　　　?。畚恼戮幪枺?１００２?８４９８（２０１６）１５?０００６?０７
Ｌｉｇｈｔ?ｓｔｅｅｌ Ｋｅｅｌ Ｗａｌｌ Ｐｌａｓｔｅｒｉｎｇ Ｃｏｎｓｔｒｕｃｔｉｏｎ Ｔｅｃｈｎｏｌｏｇｙ
ｏｆ Ｃｅｍｅｎｔ Ｂｏａｒｄ Ｓｙｓｔｅｍ
Ｔｉａｎ Ｊｕｎｎｉａｎ
（Ｓｈａｎｇｈａｉ Ｂａｏｙｅ Ｇｒｏｕｐ Ｃｏ． ，Ｌｔｄ． ， Ｓｈａｎｇｈａｉ　２００９４１，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ｉｔ ｉｓ ｔｈｅ ｆｉｒｓｔ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｃｏｎｓｔｒｕｃｔｉｏｎ ｔｅｃｈｎｏｌｏｇｙ ｏｆ ｐｌａｓｔｅｒｉｎｇ ｃｏｎｓｔｒｕｃｔｉｏｎ ａｆｔｅｒ ｐａｖｉｎｇ
ｐｏｌｙｕｒｅｔｈａｎｅ ｗａｔｅｒｐｒｏｏｆ ｃｏｉｌｅｄ ｍａｔｅｒｉａｌ ｏｎ ｌｉｇｈｔ?ｓｔｅｅｌ ｋｅｅｌ ｃｅｍｅｎｔ ｂｏａｒｄ． Ｉｎ ｔｈｅ ｐｒｏｊｅｃｔ ｏｆ ｌｉｇｈｔ?ｓｔｅｅｌ ｋｅｅｌ
ｅｘｔｅｒｉｏｒ ｃｅｍｅｎｔ ｂｏａｒｄ ｏｆ ａ ｌａｒｇｅ ｔｈｅｍｅ ｐａｒｋ， ｔｈｅ ｅｘｔｅｒｉｏｒ ｓｙｓｔｅｍ ｄｅｔａｉｌｅｄ ｄｅｓｉｇｎ， ｉｎｓｔａｌｌａｔｉｏｎ ｍｅｔｈｏｄ，
ｐｌａｓｔｅｒｉｎｇ ｔｅｃｈｎｏｌｏｇｙ ａｎｄ ｃｏｎｓｔｒｕｃｔｉｏｎ ｑｕａｌｉｔｙ ｃｏｎｔｒｏｌ ａｒｅ ｉｎｔｒｏｄｕｃｅｄ， ｐｒｏｖｉｄｉｎｇ ａ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｆｕｔｕｒｅ
ｅｎｇｉｎｅｅｒｉｎｇ．
Ｋｅｙ ｗｏｒｄｓ：ｌｉｇｈｔ?ｓｔｅｅｌ ｋｅｅｌ； ｃｅｍｅｎｔ ｂｏａｒｄ； ｗａｔｅｒｐｒｏｏｆ ｃｏｉｌｅｄ ｍａｔｅｒｉａｌ； ｄｅｔａｉｌｅｄ ｄｅｓｉｇｎ； ｃｏｎｓｔｒｕｃｔｉｏｎ
［作者簡介］ 田俊年，技術總工程師，工程師，Ｅ?ｍａｉｌ：ｔｊｎ１２３＠ ｓｂｃ?
ｍｃｃ． ｃｏｍ ［收稿日期］ ２０１６?０３?２６
１　工程概況
某大型主題樂園明日世界園區３０３ 超級盒子
（以下簡稱３０３ 單體）主體結構為鋼結構，外墻系統
主要有金屬夾芯板外墻（約１ ０００ｍ２ ）和輕鋼龍骨水
泥板抹灰外墻（約５ ０００ｍ２ ）２ 種形式。其中主要為
輕鋼龍骨水泥板抹灰外墻，其組成主要包括：鋼材
等級為Ｇ４５０ 牌號高強度鍍鋅材料、鍍鋅量為２７５ｇ／
ｍ２ 的輕鋼龍骨，高強度水泥板（由純石英砂、云母、
珍珠巖、植物纖維等多種有機和無機物質組成），
１?? ０ｍｍ 厚防滑聚乙烯高聚物改性瀝青自粘卷材
ＹＴＬ?ＶＲ，菱形鋼絲網和多組分波特蘭水泥抹灰。輕
鋼龍骨水泥板抹灰外墻系統如圖１ 所示。圖１ 中，
Ｅ 料噴射／ 手工上料，分２ 遍上料，總厚度２０ｍｍ，第
１ 遍上料厚度約１ｃｍ，上料完成后將其壓實，填實網
片與墻面的空隙；然后第２ 遍上料，找平收光。
２　輕鋼龍骨外墻系統優點
輕鋼龍骨外墻系統具有以下優點：①施工工序劃
圖１　輕鋼龍骨水泥板抹灰外墻系統
Ｆｉｇ． １?。蹋椋纾瑁?ｓｔｅｅｌ ｋｅｅｌ ｃｅｍｅｎｔ ｗａｌｌ ｓｙｓｔｅｍ
分較細，要求嚴格，可保證每道工序的質量；②ＭＥＰ等
專業管線可以同步或延遲安裝，專業終端可調整空間
大；③保溫性能好，且建筑外觀可塑性強；④施工設施
搭設方便、快速，嚴格到位；⑤墻體自重輕，后期造型
改造空間大，且墻體回收利用率高。
３　輕鋼龍骨外墻系統深化設計
輕鋼龍骨框架在施工前，應根據設計圖紙要求
２０１６ Ｎｏ． １５ 田俊年：輕鋼龍骨水泥板外墻抹灰系統施工技術 　７
進行詳細節點深化，如選用龍骨大小、自攻螺釘選
用、與鋼結構連接節點、門窗洞口節點等均經過詳
細計算確定具體設計方案；經設計師審批通過后，
方可在工廠下料加工和現場施工。其中，圖紙深化
需要注意如下問題。
１）輕鋼龍骨框架在深化過程中需確定詳細的
ＭＥＰ 專業預留洞口開口位置及開口大小。解決方
案：通過三維模型綜合建模并審核，確定預留洞口
開口大小及洞口標高位置，然后再反映到深化圖
中，確?，F(xiàn)場施工預留洞口的準確性。
２）門洞口預留尺寸需符合現場門框安裝要求。
解決方案：在深化前對門窗洞口位置進行詳細確
認，與門窗深化圖紙及設計圖紙進行核對，確定洞
口預留尺寸，以免在門窗安裝過程中洞口與門框尺
寸不符造成返工。
３）吊墻區域跨度較大，需對輕鋼龍骨框架結構
墻體的穩定性進行復核。解決方案：對跨度較大的
吊墻，經結構計算，采用增加次結構的方式進行加
固補強，以滿足結構穩定性的要求。
４　輕鋼龍骨水泥板安裝工藝
４?? １　安裝流程
主體鋼結構驗收交接→墻體反坎放線→金屬
框架龍骨安裝→門窗洞口復測→龍骨框架驗收→
電氣管線等安裝→巖棉填充→水泥板安裝。
４?? ２　主體結構驗收交接
必須待鋼結構主體驗收完成，并由業主、監理
簽字確認，辦理工序交接后方可對墻面板系統進行
施工。工序主要交接的內容為完整的測量復測資
料及不合格部位和項目的記錄。其中特別要注意
柱身垂直度、墻面處鋼梁安裝精確度是否達到《鋼
結構工程施工質量驗收規范》ＧＢ５０２０５—２００１ 及針
對該項目專門編制的技術規程的規定。下道工序
施工方采用經緯儀和拉線相結合的方式進行驗收，
對驗收不合格的部位由上道工序施工方及時進行
調整，待全部滿足規范允許偏差后在工序交接單上
簽字確認接收并開始施工。
４?? ３　材料堆場及施工道路
根據施工特點將堆場設置在巴斯光年項目區
域周邊，利用鋼筋堆場區域和道路旁閑置區域設置
材料堆場，施工道路在原有施工基礎上進行優化，
將外墻周邊區域進行硬化并與原有施工道路相接；
道路及堆場采用２００ｍｍ 厚Ｃ３０ 混凝土進行硬化。
４?? ４　輕鋼龍骨框架安裝要點
４?? ４?? １　輕鋼龍骨材料要求
金屬框架龍骨主要為１?? ９ｍｍ 厚Ｑ３４５ 材料（鍍
鋅含量２７５ｇ／ ｍ２），龍骨與龍骨采用Ｍ４?? ８ ×２０ 平頭
自攻螺釘連接，與主鋼結構連接采用Ｍ５?? ５ × ３８ 六
角自攻螺釘連接，與混凝土反坎和墻壁采用Ｍ１２ ×
１６０ 化學錨栓連接；框架龍骨主要在加工廠加工成
型后運輸至施工現場安裝。
龍骨、巖棉及水泥板等材料進場之前必須具備
原材料、質量保證資料及出廠合格證等相關證明材
料，并報業主、監理審批通過后方可應用到工程實
體中。
４?? ４?? ２　測量放線
１）根據業主提供的測量控制點對鋼結構、混凝
土反坎標高及軸線進行復核。
２） 利用水準儀在鋼結構柱上劃出１?? ０００ｍ 標
高，作為施工過程中金屬框架標高的控制依據。
３）參照圖紙，使用經緯儀在混凝土反坎上放出
金屬框架墻體的中心線，并用墨斗彈線。
４）金屬框架安裝參照反坎上彈出的中心線（向
外引出７８ｍｍ）將地龍骨的外邊線與引出線對齊并
進行安裝，采用化學錨栓固定。
４?? ４?? ３　輕鋼龍骨與地面固定方案
所有輕鋼龍骨墻體均有１５０ｍｍ 高反坎導墻，反
坎的垂直度及定位的準確性直接影響到墻體結構
的安裝質量，因此在輕鋼龍骨墻體施工前必須復核
反坎的尺寸及定位，以確定反坎與圖紙要求一致。
對反坎墻體有錯誤的位置，需重新對反坎進行定位
澆筑。
輕鋼龍骨安裝過程中，根基是墻體穩固的前
提，因此地龍骨的安裝尤為重要，采用Ｍ１２ 地腳錨
栓對Ｕ１５４ ×５９ ×０?? ９ 地龍骨進行固定，固定間距為
４００ｍｍ，固定時采用１?? ８ｍｍ 厚墊片對地龍骨加強，
地龍骨與反坎連接節點如圖２ａ 所示。
豎龍骨安裝間距為４００ｍｍ。安裝時，放入提前
固定好的地龍骨內，并采用Ｍ４?? ８ × １６ 自攻螺釘每
側１ 顆鎖死，豎龍骨與地龍骨連接節點如圖２ｂ
所示。
４?? ４?? ４　天龍骨頂部固定方案
豎龍骨與屋面板或頂部鋼梁連接采用天龍骨
和化學錨栓的方式進行固定，此處天龍骨為滑動龍
骨，在錨栓的位置采用長圓孔的方式進行滑移。當
結構隨著外界荷載的增加發生輕微變形，將力傳導
至龍骨墻體上時，滑動龍骨吸收外力產生滑移，減
小外力作用對墻體整體性的影響。天龍骨頂部固
定方案如圖３ 所示。
４?? ４?? ５　門窗洞口處理
輕鋼龍骨在安裝過程中，在門窗洞口位置必須
進行洞口龍骨加強，門窗兩側采用組合龍骨作為門
窗立柱，同時在門洞鉸鏈側采用橫向龍骨對門柱進
?。?施工技術 第４５ 卷
圖２　輕鋼龍骨與地面固定節點
Ｆｉｇ． ２　Ｆｉｘａｔｉｏｎ ｄｅｔａｉｌｓ ｏｆ ｌｉｇｈｔ?ｓｔｅｅｌ ｋｅｅｌ ａｎｄ ｆｌｏｏｒ
圖３　天龍骨頂部固定方案
Ｆｉｇ． ３?。疲椋澹?ｓｏｌｕｔｉｏｎ ｏｆ ｔｏｐ ｋｅｅｌ
行加強處理，門梁采用龍骨組合過梁，過梁與立柱
位置選用合適的角碼進行加固處理，組合成一個完
整的門窗洞口。門窗洞口的龍骨需要根據計算書
中的要求進行選用。４?? ４?? ６　轉角墻體龍骨連接
墻體在轉角位置存在各種異形的轉角方式，輕
鋼龍骨不能按照標準節點方式橫平豎直布置，因此
在非９０° 轉角的墻體兩側， 墻體的連接需采用
１?? ５ｍｍ 厚轉角折件進行加固處理， 豎向間距為
１ ２００ｍｍ。具體加固方案如圖４ 所示。
圖４　異形轉角墻體加固節點
Ｆｉｇ． ４　Ｒｅｉｎｆｏｒｃｅｍｅｎｔ ｊｏｉｎｔｓ ｏｆ ｗａｌｌ ｃｏｒｎｅｒ
ｏｆ ｎｏｎ?ｎｉｎｅｔｙ?ｄｅｇｒｅｅ
４?? ４?? ７　輕鋼龍骨框架立面安裝
輕鋼龍骨的豎龍骨在安裝過程中必須與主體
結構連接成整體才能確保墻體結構的穩定性。因
此在施工過程中，豎龍骨與主體結構連接主要采用
折件或連接板進行連接，具體連接節點如圖５ 所示。
４?? ４?? ８　輕鋼龍骨安裝
擬采用１ 臺自行式曲臂登高作業車進行安裝，
登高車由２ 人配合作業，分別負責龍骨定位和自攻
螺釘?shù)墓潭?，龍骨吊裝采用２５ｔ 汽車式起重機配合
作業。
４?? ５　龍骨保溫巖棉安裝
本工程外墻龍骨保溫巖棉選用密度為８０ｋｇ／
ｍ３，７５ｍｍ 厚的巖棉作為外墻隔熱保溫材料。巖棉
主要安裝在輕鋼龍骨孔隙中間，并壓緊壓實安裝，
安裝時根據龍骨之間孔隙的大小進行切割，確保墻
體的整體保溫效果。安裝保溫巖棉時，外圍區域采
用登高車、２ 人配合作業且由下往上安裝。
４?? ６　水泥板安裝
４?? ６?? １　水泥板儲存、搬運和加工存放
１）儲存　水泥板必須儲存于室內，應放置于干
燥、平整、堅實的物體上，嚴禁直接放置于地面上。
每垛板材用防水薄膜覆蓋，同時確保板材與周圍的
空氣相通。水泥板應按不同尺寸規格整齊堆放，不
能零散直立或斜置。每垛的最大高度≤８００ｍｍ，儲
放高度≤２ ４００ｍｍ。
２）搬運?。?人為一組進行搬運，注意邊角保護；
抬板時，雙臂盡量分開抬板的長邊，防止板材過度
彎曲；當板的厚度不足８ｍｍ 時，建議每次２ 塊重疊
搬運。
３）加工　水泥板可釘、鋸、刨、鉆，切割簡單，采
２０１６ Ｎｏ． １５ 田俊年：輕鋼龍骨水泥板外墻抹灰系統施工技術 　９
圖５　豎龍骨與主體結構連接
Ｆｉｇ． ５?。裕瑁?ｖｅｒｔｉｃａｌ ｋｅｅｌ ｃｏｎｎｅｃｔｅｄ ｗｉｔｈ ｔｈｅ ｍａｉｎ ｂｏｄｙ ｓｔｒｕｃｔｕｒｅ
用手動或電動切割工具均可。
４?? ６?? ２　水泥板安裝要點
安裝要點：①安裝水泥板前應檢查框架墻體的
垂直度和平整度；②龍骨立面垂直偏差≤３ｍｍ，表面
不平整度≤２ｍｍ；③龍骨未經檢查驗收合格不得安
裝面板；④墻體面板從墻的一端開始，順序安裝，相
鄰兩張面板留縫３ｍｍ；面板應位于豎龍骨中央，面
板同龍骨的重疊寬度≥１５ｍｍ；⑤根據圖紙切割并使
襯板緊貼合在所有孔洞周邊，與不同材料對接時，
到襯板邊緣的間隙≥６ｍｍ；龍骨兩側面板安裝豎向
和水平都必須錯縫，不可重疊；⑥安裝自攻螺釘，自
攻螺釘陷入面板表面０?? ５ ～ １ｍｍ 為宜，且不應暴露
內料； 板邊釘距為２００ｍｍ， 板中釘間距豎向為
４００ｍｍ，橫向隨龍骨間距；同時距板材邊緣和端部≥
９ｍｍ；⑦自攻螺釘固定時，面板必須與龍骨緊靠。
４?? ７　質量控制措施
４?? ７?? １　墻體收縮變形及板面裂縫
１）產生原因　豎向龍骨緊頂上下龍骨，未留伸
縮空間，造成墻面變形。
２）處理措施　墻體上端預留１５ｍｍ 空隙，可減
少因溫度和濕度影響產生的變形和裂縫。
４?? ７?? ２　輕鋼骨架連接不牢固
１）產生原因　局部節點不符合構造要求。
２）處理措施　安裝時局部節點應嚴格按圖規
定處理。釘固定間距、位置、連接方法應符合設計
要求。
４?? ７?? ３　墻體襯板不平
１）產生原因?、冽埞前惭b橫向錯位；②面板厚
度不一致。
２）處理措施　保證貫通龍骨和橫龍骨的平整
度；對面板進行檢驗，厚度偏差＞３ｍｍ 的不可使用。
５　外墻抹灰施工工藝
５?? １　工藝流程
水泥板安裝→基層清理→界面劑涂刷→卷材
鋪貼→安裝金屬網片→貼灰餅→抹灰→膩子施工
→涂料涂刷。
５?? ２　施工計劃
３０３ 單體波特蘭水泥抹灰及防水卷材鋪設區域
劃分為４ 個區域（見圖６），在３０３ 單體高區屋面弧
形外墻部分同樣需要鋪設防水卷材，如圖黑色區域
所示。根據施工計劃安排，施工順序為區域１→區
域２→區域３→區域４，各區域先鋪設防水卷材，再
安裝金屬網片，然后進行波特蘭水泥抹灰。各區域
施工完成后，進行３０３ 單體高區屋面弧形外墻防水
卷材的鋪設。
圖６　卷材鋪設區域劃分
Ｆｉｇ． ６?。遥澹纾椋铮?ｄｉｖｉｓｉｏｎ ｏｆ ｗａｔｅｒｐｒｏｏｆｉｎｇ ｐａｖｅｍｅｎｔ
５?? ３　工序交接
波特蘭水泥抹灰區域防水層鋪設工作必須待
３０３ 單體區域水泥背襯板安裝以及嵌縫填充完成并
由業主、監理及有關各方簽字確認后方可進行。在
施工前必須同ＭＥＰ 各專業會簽，避免造成不必要的
返工。施工中，每道工序必須經設計師及相關負責
人確認無誤方可進行，確保各工序滿足技術規格書
及規范要求。
５?? ４　防水卷材及金屬網施工
所有防水卷材需經業主審批合格后方可使用。
采用格雷斯易貼靈ＹＴＬ?ＶＲ 無胎防水卷材。
１）基層處理　墻面墊層的基層應連續、堅實、
平整、干凈、干燥。水泥背襯板基層表面的灰塵、表
面突起物、舊防水材料等應清除干凈，蜂窩、麻面等
缺陷應修補平整；并在陰陽角部位進行倒角處理。
水泥板與墻體之間的嵌縫需用高強度砂漿進行填
縫（見圖７）。
２）涂刷界面劑　卷材基底處理完成后，在抹灰
　１０ 施工技術 第４５ 卷
圖７　板墻接縫處理
Ｆｉｇ． ７?。祝幔欤?ｊｏｉｎｔ ｔｒｅａｔｍｅｎｔ
前將廠家配制的界面劑Ｌ?ＢＯＮＤ 與水１∶ １混合均勻
涂刷于防水卷材表面，以便增強抹灰與卷材的附著
力，６ｈ 后，待其表面干燥進行下一道工序施工。
３）彈線定位　按實際搭接面積彈出粘貼控制
線，嚴格按粘貼控制線試鋪及實際粘鋪卷材，以確
保卷材搭接寬度滿足長邊搭接８０ｍｍ、短邊搭接
１５０ｍｍ 要求。根據現場特點，確定彈線密度，以確
保卷材粘貼順直，不會因累積誤差而粘貼歪斜。卷
材應先試鋪就位，按需要形狀正確剪裁后，方可
粘鋪。
４）鋪貼卷材　應在環境溫度、墻面和卷材本身
溫度≥５℃或更好的天氣下鋪貼ＹＴＬ?ＶＲ 墻面卷材。
立面鋪貼前先根據高度將卷材裁好，當基層處理劑
達到要求的干燥度后，即將卷材松弛地反卷在紙筒
芯上，膠結面朝外，由２ 個人手持卷芯兩端借助登高
梯或腳手架自下而上進行鋪貼。鋪貼時卷材不要
拉得太緊，否則使卷材中存有拉應力，再加上卷材
使用中的后期收縮，易使卷材拉裂、轉角處脫開，或
加速卷材老化。墻體豎向卷材搭接層次必須采用
上搭下的方式，搭接長度為１５０ｍｍ（見圖８）。
圖８　豎向卷材搭接
Ｆｉｇ． ８　Ｌａｐ ｊｏｉｎｔ ｏｆ ｖｅｒｔｉｃａｌ ｃｏｉｌｅｄ ｍａｔｅｒｉａｌ
撕去隔離層后，在搭接處用配套壓輥均勻用力
充分滾壓，以確保卷材之間完全粘牢，形成連續的
整體防水層。
５）金屬網安裝　金屬網需選用菱形網眼，且有
倒刺（防止垂直面抹灰時水泥漿自由下落）；金屬網
鋪貼時不要緊貼防水卷材，采用自攻螺釘進行固
定，自攻螺釘安裝間距以４００ｍｍ 為宜，且呈梅花形
布置，安裝點應做成凹面，使得與防水卷材的間距
在８ｍｍ 左右。且自攻螺釘攻入墻面的深度≥
２５ｍｍ，單釘拉力≥０?? ４ｋＮ。
５?? ５　抹灰施工
５?? ５?? １　材料要求
材料進場之前必須將原材料、質量保證資料及
出廠合格證等相關證明材料報監理審批，材料到場
后通知監理單位到現場進行外觀質量檢查；對于按
國家規范需要復試的材料，要現場見證取樣送至第
三方檢測，檢測合格后方能用于工程實體中。此
外，該抹灰方案所需的材料均由供應商提供成品，
成品到達現場之后工人不得擅自摻加任何材料。
５?? ５?? ２　主要施工工藝
１）貼灰餅　灰餅不宜過大，制作時必須選用與
墻體同等材質且配合比相同的材料。
２）分隔縫設置　分隔縫留設１０ｍｍ 寬凹槽，原
則上按４ｍ ×４ｍ 方格形式留設。分隔縫應在鋼絲網
鋪設完成后開始布置，抹灰需要從根部進行分離，
本項目采用１０ｍｍ 厚塑料線槽進行分割。
待抹灰完成后，涂料施工前，采用泡沫膠條＋
建筑用聚氨酯密封膠對分隔縫進行柔性填充。
泡沫膠條需選用與分隔縫相符的圓形膠條，一
般與分隔縫寬度相同即可，或比分隔縫寬２ｍｍ，視
現場情況確定。泡沫膠條放置在距抹灰表面８ｍｍ
左右即可（見圖９）。
圖９　分隔縫節點
Ｆｉｇ． ９?。校幔颍簦椋簦椋铮?ｊｏｉｎｔ
待泡沫膠條安裝后，開始用建筑用聚氨酯密封
膠填充。本項目采用與混凝土兼容的、非下垂型聚
氨酯密封膠。施工時需與完成面形成圓弧凹陷形
狀，且膠體表面處理必須光滑順直。
２０１６ Ｎｏ． １５ 田俊年：輕鋼龍骨水泥板外墻抹灰系統施工技術 ?。保?
３）底層抹灰　底層抹灰時選用廠家配制的Ｅ
料進行施工，根據參數要求攪拌均勻，選用手工或
機械滾涂均可，視現場條件而定；底層抹灰不得超
過１０ｍｍ，以覆蓋金屬網為宜，但無論手工還是機械
均必須將抹灰壓實，確保灰料充滿金屬網眼；底層
抹灰完成后使用標準齒形刮刀橫向刮出有規律的
齒槽，以增加下一層抹灰的黏結力；底層完成后養
護時間≥３ｄ，待底層凝結牢固后方可進行下一層抹
灰。Ｅ 料配制要求：每３０ｋｇ 加入４?? ６ ～６?? ３Ｌ 水?dāng)嚢?
３ ～５ｍｉｎ，攪拌均勻。
４）中間層抹灰　中間層抹灰方式與底層基本
相同，所選用的材料均為Ｅ 料，配合比與底層抹灰
相同。但中間層抹灰的厚度不宜超過１５ｍｍ（防止
開裂），待抹灰完成后使用刮尺將表面刮平，但不能
收光，以增強下一層的附著力；灑水養護至少３ｄ 后
進行面層施工。
５）面層抹灰　面層抹灰厚度為３ ～ ６ｍｍ，使用
１２１ 抗開裂砂漿＋ 玻璃纖維網布進行施工，面層施
工的主要工藝為：Ｅ 料施工完成，養護３ｄ→１?? ５ｍｍ
厚抗裂砂漿施工→玻璃纖維網布→１?? ５ｍｍ 厚抗裂
砂漿→２ｍｍ 厚抗裂砂漿找平。
６）膩子層　待面層施工完成后，進行膩子層施
工，膩子總厚度為１?? ５ｍｍ；本項目選用柔性建筑外
墻膩子（ＪＣＴＡ?６００?４），該膩子由甲乙雙組分組成，
按照比例調成厚糊狀即可。該膩子表面平整細膩、
耐水性好，同時具有良好的保水性及施工性。
施工方法：基層必須牢固、平整、清潔、無油污，
以免影響?zhàn)そY(jié)力。將甲乙兩組分按粉液比約為７∶ ３
慢速攪拌成均勻厚糊狀，無顆粒。用批嵌工具進行
批嵌，一般需批刮２ 道，待第１ 道批嵌膩子表面干
后，方可進行第２ 道施工，養護４８ｈ 后方可進行各種
涂料的施工。用量主要視基層表面平整度及粗糙
度而異。干膜厚度約為１?? ５ｍｍ 時，每ｍ２ 粉料用量
約１?? ８ｋｇ，液料用量約０?? ７７ｋｇ。施工期間及完工２４ｈ
內，基層及環境溫度應在５ ～３５℃，剛施工好的部位
２４ｈ 應避免淋水。
５?? ６　涂料施工
５?? ６?? １　工藝流程
膩子基面處理→透明底漆→抗堿底漆→面漆。
５?? ６?? ２　基層處理要求
１）對基層表面浮粒、殘渣進行清除，確保表面
清潔，無疏松物，無潮濕。
２）對表面細微裂縫、砂眼、陽角碰壞細小處進
行全方位修復處理；如有明顯的裂縫，建議用電動
工具切割Ｖ 形修補，裂縫處嵌補柔性膩子２ ～３ 遍，
待干貼上網格布，再以外墻膩子修補平整，對分格
條（縫）、棱角基層修復，確保分格條（縫）棱角清晰、
平直，基層光潔、防水。對于修復處，用粗砂紙打
磨，確保修補后紋理和大面積一致，并清理浮灰，以
確保涂飾層與基層的結合牢固。
３）對于堿性較強的底材（如白水泥膩子）可采用
澆水養護（連續３ｄ 以上）的方法，或使用３％ 以下的
草酸溶液清洗墻面，然后用大量清水沖洗墻面上殘留
的酸性及反應所產生的鹽堿類物質，待干燥后，測量
底材的ｐＨ 值及含水率，達標后再進行施工。
４）分割線條、屋面、窗臺及陽臺等容易積水處
應做好防水，以免水分從涂料本面滲入，而造成漆
膜氣泡等。
５?? ６?? ３　外墻涂料作業基層要求
１）涂飾作業基層含水率＜１４％ （可用墻體測濕
儀測試），ｐＨ 值＜１０。
２）涂飾作業基層平整、牢固，無油污性污染和
任何墻體松動。
３）粉刷層必須遵照分層涂刷、多遍成活的原則
進行施工。粉刷材料必須符合施工規范的要求，粉
刷質量對涂飾層有重要影響，粉刷層必須滿足表面
光滑、潔凈、紋理均勻，線腳和灰線平直方正；清晰
美觀的要求。
４）孔洞（槽）、盆和管道后抹灰面處理　基底必
須干燥再補刷底漆面涂，每道工序都必須待干燥后
繼續，做到孔洞尺寸正確，邊緣整齊、光滑，管道
平整。
５）護角、門窗框和墻體間隙處理　護角要符合
施工規范規定，表面光滑平順，門窗框與墻體間隙
填塞密實，表面平整，節點符合規范及省市建筑標
準有關規定要求。
６）分格條（縫）　寬度、深度均勻一致，平整光
滑，棱角整齊，橫平豎直，做防水處理（可采用專業
的防水填縫劑或在線條內涂刷底漆和面漆）。
７）滴水線（槽）　流水坡度坡向正確，滴水線順
直，槽深淺一致，整齊通順。
８）粉刷層表面忌起砂，混合砂漿表面不允許有
爆灰現象。
５?? ６?? ４　透明底漆施工要求
透明底漆的主要成分為丙烯酸酯共聚物、水和
添加劑。施工工具為短毛滾筒。
施工時，將基層封底漆嚴格按規定的比例稀釋
（１０％ ～２０％），充分?jǐn)嚢杈鶆?，用滾筒或排筆蘸取
底漆，刷到墻上。基層封底先小面后大面、從上到
下施工?；鶎臃獾淄匡棿_保無漏底、流掛。如果施
工中出現局部修補，應待修補處墻體干后，重上底
漆，不能直接在漏刷底漆的位置涂刷面漆。
?。保?施工技術 第４５ 卷
５?? ６?? ５　抗堿底漆施工要求
抗堿底漆主要成分為丙烯酸酯共聚物、無鉛顏
料、添加劑和水。施工工具為短毛滾筒。施工時，
底漆嚴格按規定的比例稀釋（１０％ ～ ２０％）。其他
施工要求同透明底漆施工。
５?? ６?? ６　面漆施工要求
面漆主要成分為純丙烯酸聚合物、無鉛顏料、
添加劑和水。施工工具為短毛滾筒。
面漆正常使用時可不稀釋，如需要稀釋，應嚴
格按規定的稀釋比例進行（５％ ～ １０％），稀釋劑宜
采用潔凈的清水；稀釋時應充分?jǐn)嚢杈鶆?；上好?
漆的干燥墻面，除去浮塵，可直接施工面漆。施工
前應對面漆充分?jǐn)嚢?。涂飾施工先小面后大面，?
上到下按順序施工。應在分格線、陰陽角、落水管
或窗套等處施工間歇停止，避免由于結合處新舊不
同或拼接不均勻造成色差或光澤不同。施工后應
達到色澤一致，無流掛、漏底，陰角處無積料。面漆
施工工具不能混用，防止混色。修補時，應涂刷整
個墻面（以陰陽角分割線作為分界），盡量使用同一
批號的涂料，防止色差。對于相對較深或較艷的顏
色，有時涂刷２ 層面漆可能還不能完全遮蓋基面，此
時，還需要再多涂刷２ ～３ 層面漆；建議深色、艷色產
品不稀釋施工。
５?? ６?? ７　涂裝施工注意事項
１）涂料施工必須按使用說明書或在應用技術
人員的指導下進行。
２）涂料施工應自上而下進行，每遍涂料應涂刷
均勻。
３）如所定涂料不能滿足涂刷面積，需追加訂貨
時，由于涂料的批號不同，可能存在微小色差。在
涂刷時應以墻面的陰陽角為界限分別涂刷。每批
次的涂料不要一次全部用完，應留有一部分予以日
后修補。
４）不能與不同品種、不同廠家的涂料混合使
用，更不能隨意摻加顏料進行調色。
５）施工間歇或施工完畢，應蓋緊桶蓋，以防結
皮，涂料應放置于陰涼無凍處保存。
６）被涂料污染的門窗、燈具等應及時擦凈。使
用后的工具要用清水洗凈、晾干，以備后用。
７）不要在環境和基層溫度低于５℃或高于４０℃
時施工，當基層濕度較高或處于潮濕狀態時應禁止
施工。
５?? ７　質量控制要求與措施
１）所用材料的品種、質量必須符合設計要求，
各抹灰層之間，抹灰層與基層之間必須黏結牢固，
無脫層、空鼓，面層無爆灰和裂縫（風裂除外） 等
缺陷。
２）分格條（縫）寬度、深度均勻一致，條（縫）平
整光滑，棱角整齊，橫平豎直、通順。
３）在抹灰過程中，由于砂漿噴涂不均勻，拉毛
不到位，且拉毛后的養護時間和方法不對或抹灰工
人沒有按照交底施工，易造成墻面抹灰空鼓開裂的
現象。解決方案：先將空鼓部分鑿去，鑿除范圍為
空鼓部位四周擴大１００ｍｍ，四周鑿成方形，用鋼絲
刷刷掉墻面松散灰皮再做修補。修補時，所用砂漿
與原墻體須為同一規格，嚴禁采用不同品種、不同
強度等級的產品；修補前應用水沖洗修補部位，使
其充分濕潤，先在底部及四周刷１ 遍抹灰砂漿，然后
分２ 次用相同規格的產品填補并搓平。
４）抹灰施工過程中最大的難點就是防止墻體
裂縫的發生。解決方案：在面層施工時加入玻璃纖
維網布，尤其在拐角處要進行加強，且至少滿足
１５０ｍｍ 搭接長度。且在抹灰過程中要求每層施工
必須壓實拉毛處理，有效增強整體強度。
５）涂料滾涂施工前，必須對膩子層進行打磨處
理，且打磨的灰塵必須清掃干凈，確保無油污等其
他雜質。滾涂基面含水率＜１４％，ｐＨ 值＜１０。涂料
施工應自上而下進行，每遍涂料應涂刷均勻。
６）涂料滾涂前，必須及時查看當天天氣情況，
嚴禁在雨天滾涂作業。
６　結語
輕鋼龍骨水泥板外墻上鋪貼聚氨酯防水卷材
再進行抹灰處理施工工藝，在國內為首次應用，聚
氨酯防水卷材飾面相對光滑，對水泥抹灰的附著力
相對較差，且抹灰厚度在２?? ５ ～ ５ｃｍ，更加考驗了抹
灰面的抗開裂性能。實踐表明，采用本文所述施工
工藝及方法，有效地控制了外墻抹灰墻體的裂縫，
達到了較好的施工效果。
參考文獻：
［ １ ］　中國建筑科學研究院． 建筑裝飾裝修工程質量驗收規范：
ＧＢ５０２１０—２００１［Ｓ］． 北京：中國建筑工業出版社，２００９．
［ ２ ］　中國建筑科學研究院． 建筑工程施工質量驗收統一標準：
ＧＢ５０３００—２０１３［Ｓ］． 北京：中國建筑工業出版社，２０１４．
［ ３ ］　中國建筑裝飾裝修材料協會，中國新型建筑材料工業杭州設
計研究院． 建筑用輕鋼龍骨：ＧＢ／ Ｔ１１９８１—２００８［Ｓ］． 北京：中
國標準出版社，２００８．
［ ４ ］　建筑施工手冊［Ｍ］． ４ 版． 北京：中國建筑工業出版社，２０１０．
［ ５ ］　武勝，張素梅，楊華，等． 輕鋼龍骨外墻節能設計方案研究
［Ｊ］． 工業建筑，２０１０（６）：６０?６７，７３．
［ ６ ］　陳峰． 輕鋼龍骨多層鋼結構住宅體系的結構經濟性分析
［Ｊ］． 結構工程師，２０１１（２）：２３?２７．

網友評論 more

建筑安全論文最新內容

11-18
